Пневматический отсечной клапан из нержавеющей стали фланцевый серии K5

Цена по запросу

Запросить условия и сроки поставки

Перезвоним в течении 15 минут
Отправим цены и услови поставки
Уточним требования к оборудованию

Выгодный лизинг от 6.9%
Гарантия 2 года
Доставка по РФ и странам СНГ

Заказать сейчас

Получить конкурентный счет

Описание

Диапазон рабочих давлений	0 – 1,6 МПа (0 – 16 бар)
Температура рабочей среды	от -10°C до +180°C
Температура окружающей среды	от -10°C до +60°C
Материал корпуса	Нержавеющая сталь
Материал уплотнений затвора	PTFE (политетрафторэтилен, тефлон)
Материал исполнительного механизма	AISI 304 (Нержавеющая сталь)
Рабочие среды	Нейтральные газы, сжатый воздух, горячая и холодная вода, пар

Угловой клапан пневматический с фланцевым соединением - это высокотехнологичная запорно-регулирующая арматура, предназначенная для автоматического управления потоками нейтральных сред в промышленных трубопроводных системах. Его отличительная конструктивная особенность - Y-образная форма корпуса, которая принципиально отличает его от традиционных прямоточных клапанов. Такая геометрия обеспечивает значительное увеличение проходного сечения и формирует оптимальный вектор потока, что минимизирует гидравлическое сопротивление и турбулизацию. Исполнительный механизм (пневмоцилиндр) изготовлен из нержавеющей стали AISI 304, что гарантирует исключительную коррозионную стойкость и долговечность в условиях агрессивных производственных сред. Узел штока спроектирован с функцией автоматической саморегулировки и смазки, а также возможностью свободного вращения на 360°, что способствует равномерному износу уплотнений и многократно увеличивает ресурс изделия. Клапан является идеальным решением для систем, требующих высокой надежности, большого расхода и плавного управления без эффекта гидроудара.

Принцип работы.
Принцип действия клапана основан на преобразовании энергии сжатого воздуха в возвратно-поступательное движение штока. В нормально-открытой (НО) модификации при отсутствии давления в пневмоприводе тарельчатый затвор поднят, и клапан находится в открытом состоянии, пропуская поток среды. Для закрытия клапана на пневмопорт исполнительного механизма подается сжатый воздух. Поршень цилиндра, преодолевая усилие возвратной пружины (в одностороннем исполнении) или под действием давления с противоположной стороны (в двустороннем исполнении), перемещает шток вниз. Шток, жестко связанный с тарельчатым затвором, перекрывает седло корпуса, герметично останавливая поток. Уплотнение затвора обеспечивается эластичной прокладкой из PTFE (тефлона), что гарантирует высокую степень герметичности и стойкость к широкому диапазону температур и химических сред. Для открытия клапана давление воздуха сбрасывается, и пружина возвращает затвор в верхнее положение.

Преимущества:

Данные угловые клапаны широко востребованы в отраслях, где критичны надежность, чистота среды и стерильность:

Пищевая и фармацевтическая промышленность. Для управления потоками воды, пара, CIP-растворов, сиропов, сусла.
Химическая и нефтехимическая промышленность. Для работы с нейтральными газами, воздухом, водой, слабоагрессивными средами.
Теплоэнергетика и котельные. В системах подачи пара, подпитки котлов, конденсатопроводах.
Промышленная водоподготовка и экология. В системах фильтрации, дозирования реагентов, управления технологическими линиями.
Общее машиностроение. В составе пневматических и гидравлических систем технологического оборудования.

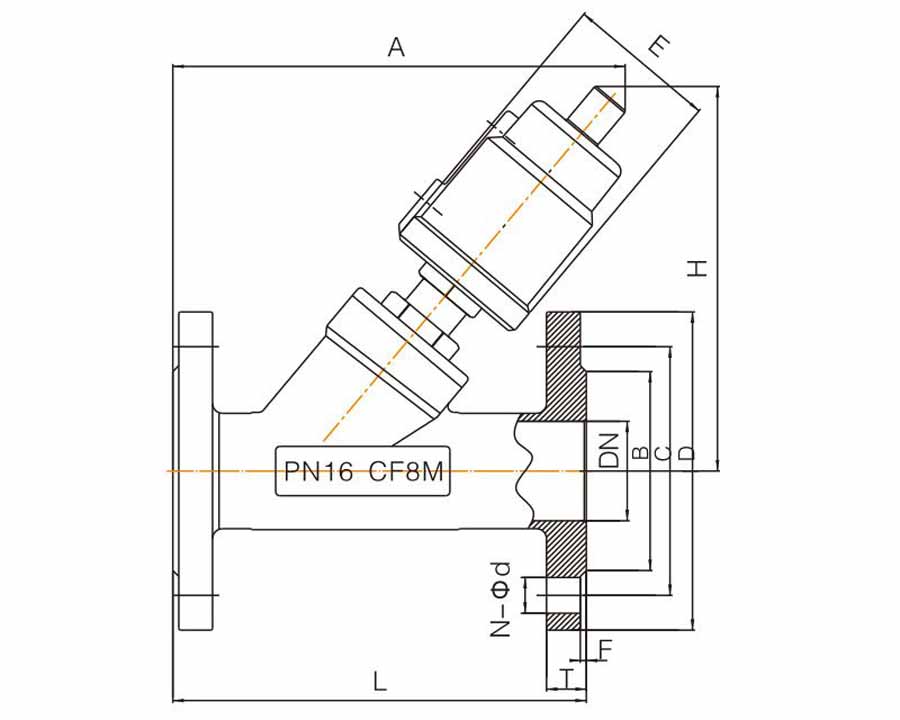

Габаритные и присоединительные размеры

Размер DN	L	T	f	D	C	B	N-φd (Кол-во × Отв.)	A	H	E
15	φ50	120	14	2	95	65	40	4-φ14	160	145	62
20	φ50	130	14	2	105	75	50	4-φ14	165	153	62
25	φ63	140	14	2	115	85	60	4-φ14	220	178	76
32	φ63	150	16	2	135	100	70	4-φ18	215	213	76
40	φ63	180	16	2	145	110	80	4-φ18	205	180	76
50	φ80	195	16	2	160	125	92	4-φ18	235	205	96
65	φ100	230	18	2	185	145	115	4-φ18	320	275	114
80	φ100	250	18	2	196	165	130	8-φ18	340	290	114

Дополнительные опции (комплектуются по запросу):

Функция управления. Нормально-открытый (НО).
Исполнительный механизм. Двухстороннего действия (без возвратной пружины).
Контроль положения. Электронная обратная связь (потенциометр или бесконтактный датчик).
Регулировка хода. Независимые концевые ограничители хода для точной настройки.
Аварийное управление. Ручной переключатель (дублер) для ручного управления при отключении воздуха.
Совместимость. Исполнительный механизм с адаптером под пилотные клапаны стандарта NAMUR.
