Пневматические отсечные клапаны серии Q5

Пневматический угловой отсечной клапан серии Q5 представляет собой современное запорно-регулирующее устройство, предназначенное для эффективного управления потоками нейтральных газов, воздуха и воды в технологических линиях. Конструкция клапана сочетает в себе угловую схему монтажа, что обеспечивает изменение направления потока среды на 90°, и седельный узел запирания, гарантирующий высокую герметичность. Корпус изделия выполнен из нержавеющей стали, что обеспечивает устойчивость к коррозии и долговечность в различных производственных условиях. Клапан оснащен пневматическим приводом из полиамида (PA), который обеспечивает быстрое и надежное срабатывание.

Отличительной особенностью серии Q5 является внешнее угловое исполнение. По сравнению с обычными отсечными клапанами проходного типа. Такая конструкция корпуса позволяет обеспечить повышенную пропускную способность при сохранении компактных габаритов. Клапан идеально подходит для систем, требующих частых циклов срабатывания и точного дозирования среды.

Устройство предлагается в базовом исполнении "нормально открытый" (НО), что обеспечивает безопасность процесса - при отключении управляющего сигнала или сжатого воздуха клапан автоматически открывается. Широкий ряд опций, включая двухсторонний привод без возвратной пружины, электронную обратную связь по положению, независимо регулируемые ограничители хода для работы в режимах высокого/низкого расхода и ручной аварийный переключатель, позволяет адаптировать клапан под самые сложные технологические задачи.

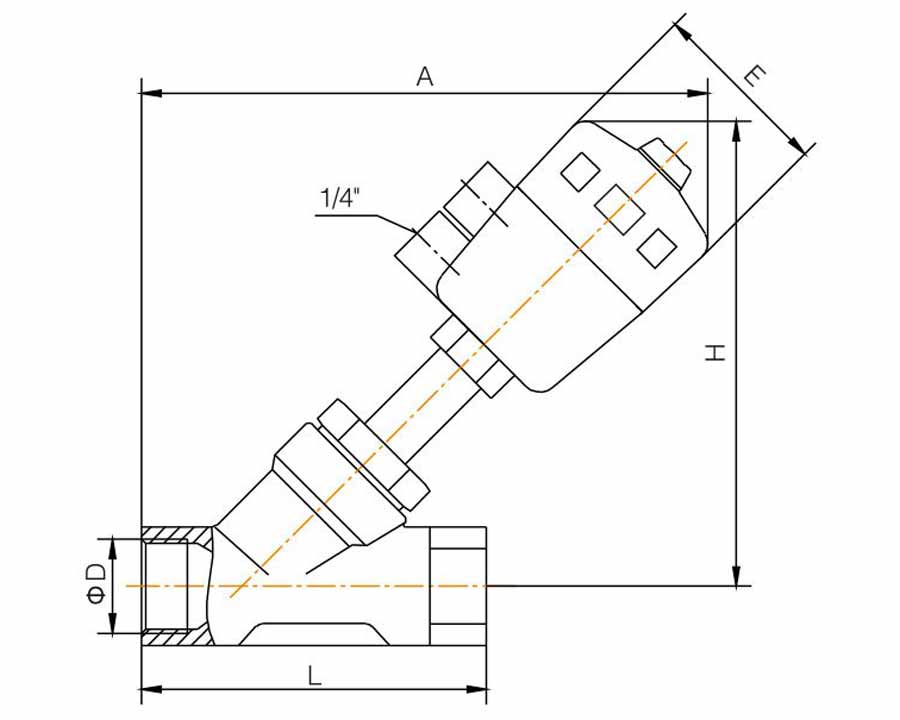

Габаритные и присоединительные размеры:

Преимущества:

• Высокая пропускная способность. Угловая конструкция с оптимизированным проточным каналом обеспечивает повышенный расход среды по сравнению с традиционными прямоточными седельными клапанами, что позволяет использовать клапаны меньшего типоразмера для тех же задач.
• Надежность и долговечность. Корпус из нержавеющей стали и уплотнения из PTFE гарантируют отличную коррозионную стойкость и химическую инертность к широкому спектру нейтральных сред. Полиамидный привод устойчив к износу.
• Гибкость конфигурации. Наличие множества опций, таких как приводы двойного действия, позиционеры, ручной дублер и обратная связь, позволяет точно адаптировать клапан под требования конкретной технологической схемы и системы автоматизации.
• Безопасность. Исполнение "нормально открытый" обеспечивает аварийное открытие прохода при прекращении подачи управляющего воздуха или сигнала, предотвращая опасные ситуации в ряде процессов. Наличие ручного аварийного переключателя позволяет управлять клапаном вручную при остановке пневмосистемы.
• Простота обслуживания. Конструкция с регулировочной сальниковой набивкой позволяет компенсировать износ уплотнений и поддерживать высокую герметичность в течение всего срока службы без сложного демонтажа.

Область применения.
Пневматические угловые клапаны серии Q5 находят широкое применение в различных отраслях промышленности, где требуется надежное и быстрое управление потоками жидкостей и газов. Они используются в системах водоподготовки и водоочистки, в пищевой и фармацевтической промышленности для дозирования ингредиентов, в химическом производстве для работы с нейтральными средами, в пневмотранспорте и системах подачи сжатого воздуха. Благодаря возможности точной регулировки и опции обратной связи, клапаны часто интегрируются в контуры автоматического управления в составе АСУ ТП.

Принцип работы.
Принцип действия клапана основан на поступательном перемещении запорного элемента (золотника или поршня), который садится на седло, перекрывая проточный канал. Управление этим перемещением осуществляется с помощью пневматического привода. В нормально открытом исполнении при отсутствии давления сжатого воздуха в полости привода запорный элемент поднят, и путь для среды открыт. При подаче управляющего воздушного сигнала на привод поршень привода перемещается, преодолевая усилие возвратной пружины (в одностороннем исполнении), и через шток опускает запорный элемент, перекрывая поток.

В угловом исполнении среда, поступая через входной патрубок, изменяет направление на 90 градусов внутри корпуса и выходит через боковой отвод. Наличие независимо регулируемых концевых выключателей позволяет точно ограничивать ход штока, устанавливая промежуточные положения золотника для регулирования расхода, реализуя функцию регулирующего клапана. Электронная обратная связь передает сигнал о текущем положении штока в систему управления.
