Пневматический отсечной клапан со сварным соединением серии H5

Отсечной пневматический клапан серии H5 – это надежная запорно-регулирующая арматура, предназначенная для автоматического управления потоками рабочих сред в технологических линиях. Его ключевой особенностью является угловая конструкция корпуса, которая обеспечивает изменение направления потока на 90°, что позволяет не только управлять средой, но и оптимально вписаться в конфигурацию трубопровода, часто экономя пространство за счет отказа от дополнительных отводов. Клапан оснащен пневматическим приводом поршневого типа, что гарантирует высокое усилие на штоке и быстродействие даже при высоких перепадах давления. В отличие от стандартных проходных клапанов, модель H5 имеет усовершенствованную конструкцию седла и золотника с регулирующей сальниковой втулкой между дренажом перелива и затвором, что позволяет добиться превосходной герметичности и увеличенного ресурса.

Корпус клапана выполнен из нержавеющей стали, что обеспечивает коррозионную стойкость и возможность работы с широким спектром нейтральных сред. Уплотнительные элементы из PTFE (фторопласта) устойчивы к высоким температурам и обеспечивают долговечную работу без смазки. Привод из полиамида (PA) отличается прочностью и стойкостью к воздействию окружающей среды.

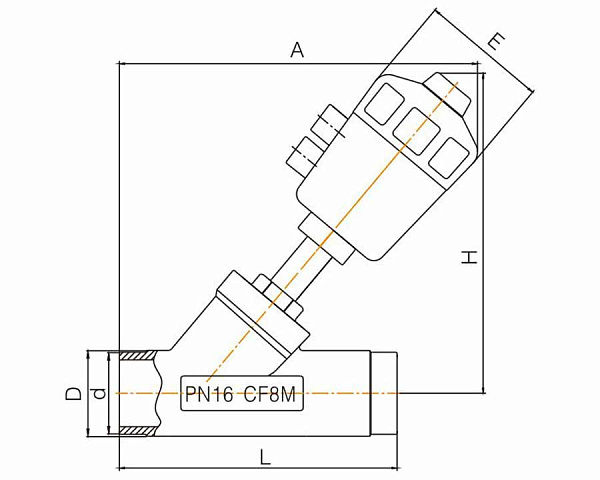

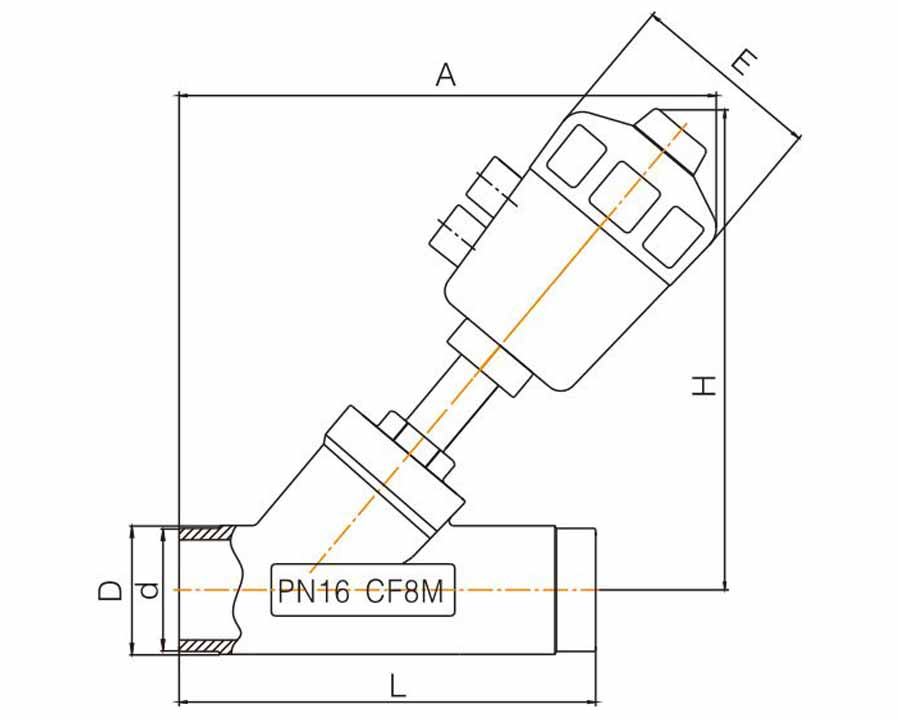

Габаритные и присоединительные размеры

Принцип работы.
Принцип действия клапана основан на возвратно-поступательном движении штока с золотником. В исходном положении (в зависимости от комплектации — нормально открытом или закрытом) золотник либо перекрывает, либо открывает проход между входным и выходным патрубками, расположенными под углом 90°. При подаче сжатого воздуха в полость пневмопривода поршень со штоком перемещается, преодолевая усилие возвратной пружины (в моделях с Spring-Return) или противодавление среды. Это движение передается на золотник, который садится на седло клапана (закрывая его) или отходит от него (открывая). Регулируемая сальниковая втулка в зоне штока обеспечивает постоянное поджатие уплотнений, компенсируя износ и гарантируя герметичность. Управление осуществляется через электропневматический пилотный клапан с интерфейсом NAMUR, который получает сигнал от контроллера системы.

Преимущества:

• Высокая пропускная способность. Усовершенствованная конструкция седла и проточных каналов обеспечивает более высокий расход по сравнению с традиционными вентилями того же типоразмера.
• Надежное уплотнение. Комбинация золотника из нержавеющей стали и уплотнений из PTFE гарантирует долгий срок службы и герметичность в классах «А» (полнопроходной) и «В».
• Мощный пневмопривод. Поршневой привод создает значительное усилие, обеспечивая уверенное переключение даже при высоких давлениях и загрязненных средах.
• Гибкость настройки. Наличие независимо регулируемых концевых выключателей позволяет точно настраивать моменты открытия и закрытия, адаптируя клапан под конкретный технологический процесс.
• Безопасность и надежность. Возможность оснащения ручным дублером (редуктором) для аварийного управления в случае отключения воздуха, а также опция позиционной индикации для интеграции в АСУ.
• Универсальность монтажа. Стандартизированный интерфейс NAMUR на приводе позволяет быстро устанавливать различные пилотные клапаны и позиционеры от любых производителей.

Угловые пневматические клапаны серии H5 широко используются в системах автоматизации технологических процессов, где требуется надежное и быстрое дистанционное управление потоком. Основные сферы применения:

• Пневматические системы. Управление подачей сжатого воздуха в технологических линиях, станциях подготовки воздуха, в системах пневмотранспорта.
• Водоподготовка и водоочистка. Автоматизация процессов фильтрации, промывки, дозирования реагентов.
• Пищевая и фармацевтическая промышленность. Управление потоками воды, пара, технологических жидкостей и газов на линиях, соответствующих требованиям чистоты.
• Общее машиностроение. В составе систем охлаждения, смазки, управления гидравлическими агрегатами (на маслах и эмульсиях).
• Химическая промышленность. Для нейтральных газов и жидких сред в рамках указанных температурных и материальных ограничений.
