Пневматический отсечной клапан из нержавеющей стали со сварным соединением серии H5

Отсечной пневматический клапан серии H5 (сварной тип) с пневмоприводом из нержавеющей стали - это высокотехнологичная запорно-регулирующая арматура, предназначенная для точного управления потоками агрессивных и нейтральных сред в условиях высоких нагрузок. Конструкция клапана выполнена по схеме «угловой Y-тип», где корпус и ответные патрубки изготовлены из нержавеющей стали и соединяются с трубопроводом посредством сварных соединений, что гарантирует абсолютную герметичность и высокую прочность стыка, идеальную для ответственных участков. Уникальная Y-образная форма внутреннего проточного канала значительно увеличивает сечение для прохода среды, минимизирует гидравлическое сопротивление и устраняет эффект гидроудара.

В качестве исполнительного механизма используется пневматический привод двустороннего действия (DA) или с возвратной пружиной (SR) из нержавеющей стали AISI 304, который обеспечивает быстрое и надежное переключение положений «открыто/закрыто». Уплотнительным материалом служит фторопласт (PTFE), что обеспечивает длительный ресурс работы и плотное перекрытие потока при работе с высокими температурами. Комплекс данных характеристик делает клапан серии H5 оптимальным решением для современных автоматизированных систем в энергетике, химической промышленности и водоочистке.

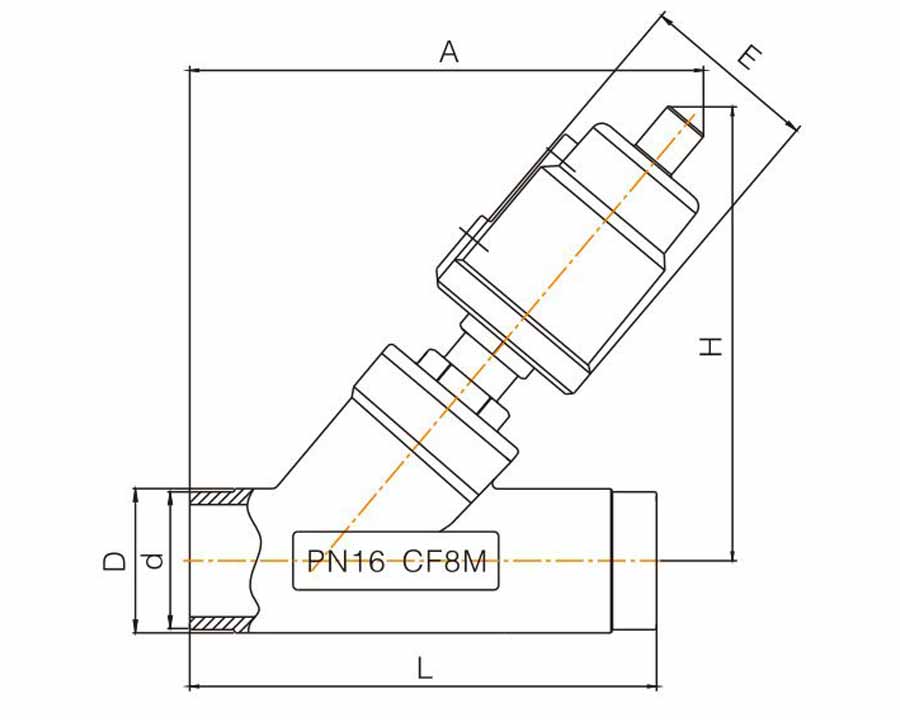

Габаритные и присоединительные размеры

Опции и дополнительные возможности:

• Функции управления. Нормально открытый (NO).
• Тип привода. Двустороннего действия (без возвратной пружины) или одностороннего действия (пружинно-возвратный).
• Дополнительное оснащение. Электрический позиционный датчик, ручной дублер для аварийного переключения, независимые концевые ограничители хода для точной настройки, пилотный клапан с интерфейсом NAMUR, адаптер NAMUR.

Принцип работы.
Принцип действия клапана основан на поступательном движении штока с золотником, управляемом пневматическим приводом. В нормальном положении (зависит от комплектации) золотник перекрывает проточный канал. При подаче сжатого воздуха в полость пневмоцилиндра поршень привода перемещает шток, который отрывает золотник от седла, открывая путь для потока среды. Благодаря Y-образной конструкции поток направляется под оптимальным углом, что минимизирует турбулентность и прямое воздействие на запирающий элемент. Управление осуществляется через электропневматический пилотный клапан, устанавливаемый непосредственно на привод через адаптер NAMUR. При снятии управляющего давления (для привода двустороннего действия) или его прекращении (для пружинно-возвратного) шток возвращается в исходное положение, закрывая клапан.

Преимущества:

• Высокая пропускная способность и низкое сопротивление. Уникальный Y-образный профиль корпуса увеличивает проточное сечение, повышая пропускную способность на 30% по сравнению со стандартными конструкциями, и обеспечивает плавный ламинарный поток.
• Абсолютная надежность и герметичность. Сварное соединение исключает риск протечек через фланцы, что критически важно для систем с агрессивными или опасными средами под высоким давлением.
• Сверхдлительный срок службы. Конструкция штока с возможностью автоматической подстройки и самообслуживания, а также использование износостойкого фторопластового уплотнения обеспечивают многомиллионный цикл срабатывания.
• Коррозионная стойкость в любых условиях. Все основные компоненты — корпус, привод, шток — изготовлены из нержавеющих сталей, что делает клапан невосприимчивым к коррозии и позволяет использовать его на улице или в помещениях с высокой влажностью.
• Отсутствие гидроудара. Оптимизированная геометрия потока плавно изменяет направление движения среды, предотвращая возникновение разрушительных гидравлических ударов при закрытии.
• Удобство монтажа и настройки. Привод из нержавеющей стали имеет функцию автоматической смазки, вращается на 360° для удобного монтажа аксессуаров и может комплектоваться механическими ограничителями хода для точной калибровки.

Пневматические угловые клапаны серии H5 предназначены для интеграции в сложные автоматизированные технологические линии и системы, где требуются надежность, быстродействие и коррозионная стойкость. Они идеально подходят для следующих применений:

• Химическая и нефтехимическая промышленность. Управление потоком агрессивных жидкостей, реагентов, пара.
• Теплоэнергетика и ЖКХ. Вводы тепловых сетей, узлы управления в котельных, системы водоподготовки.
• Пищевая и фармацевтическая промышленность. Линии, требующие высокой чистоты и стерильности, CIP-мойки.
• Общепромышленные пневмосистемы. Управление мощными потоками сжатого воздуха в компрессорных установках.
• Системы очистки воды и стоков. Дозирование реагентов, переключение потоков в технологических линиях.
