Пневматический отсечной клапан с кламповым соединением серии F5

Пневматический отсечной седельный клапан серии F5 - это производительная запорная арматура прямого действия, предназначенная для автоматического управления потоками нейтральных сред. Конструкция клапана принципиально отличается от стандартных вентилей: его уникальная угловая форма потока и расположение седла специально спроектированы для минимизации гидравлического сопротивления, что обеспечивает исключительную пропускную способность. Основными компонентами являются корпус из нержавеющей стали, обеспечивающий коррозионную стойкость и долговечность, и запорный узел с уплотнением из PTFE (тефлона), который гарантирует герметичность в широком диапазоне температур. Привод из полиамида (PA) отличается легкостью и стойкостью к механическим воздействиям. Клапан оснащен внешним регулировочным сальником, расположенным между сливом и золотником, что позволяет оперативно и точно подтягивать уплотнение без демонтажа, обеспечивая длительный срок службы и простоту обслуживания. Это надежное решение для систем, где требуются частые циклы срабатывания, быстрое перекрытие потока и высокие показатели герметичности.

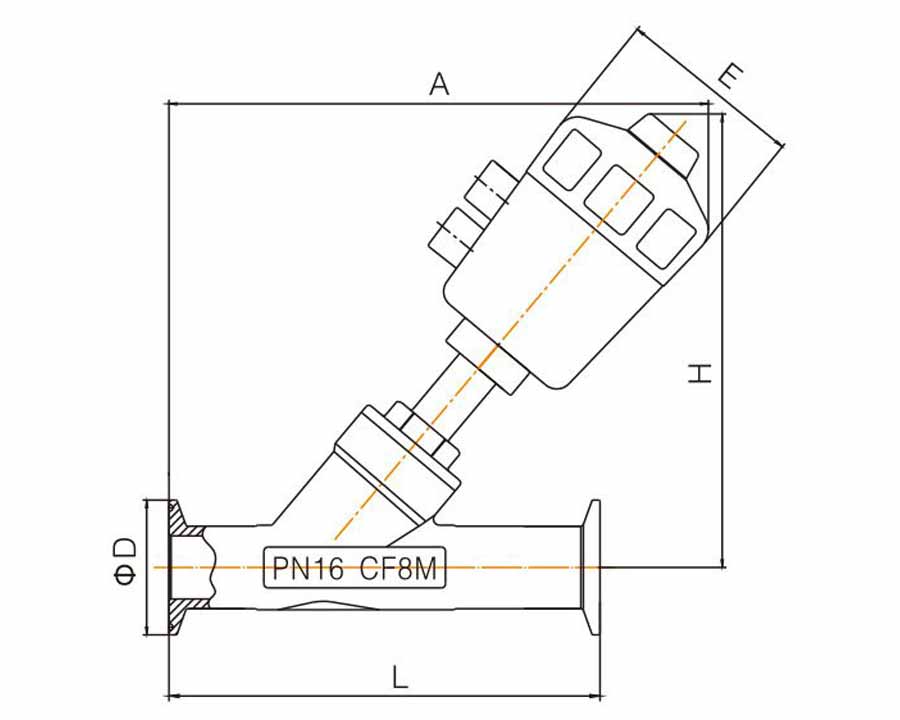

Габаритные и присоединительные размеры

Размер DN	ØD, мм	L, мм	H, мм	A, мм	E, мм
15	50	120	145	165	64
20	50	130	150	170	64
25	63	140	183	210	80
32	63	150	185	220	80
40	63	180	195	230	80
50	80	195	230	260	100
65	100	230	290	320	126
80	100	250	315	360	126

Доступные опции:

• Тип управления: нормально-открытый (НО).
• Исполнение привода: двухстороннего действия (без возвратной пружины) или пружинно-возвратное.
• Дополнительно: электрическая индикация положения, независимая регулировка концевых выключателей для настройки по расходам, ручной дублер для аварийного переключения, пилотный клапан стандарта NAMUR.

Отсечной седельный клапан серии F5 обладает рядом ключевых преимуществ перед традиционной арматурой:

• Высокая пропускная способность. Угловая конструкция и оптимизированный поток обеспечивают высокий коэффициент, что позволяет использовать клапан меньшего диаметра для тех же задач по сравнению с прямоточными вентилями, снижая стоимость и габариты узла.
• Простая регулировка и обслуживание. Наличие внешнего регулировочного сальника позволяет быстро компенсировать износ уплотнения, подтягивая его непосредственно на линии, без остановки процесса и разборки клапана. Это значительно увеличивает межсервисный интервал.
• Быстрое и надежное срабатывание. Пневматический поршневой привод обеспечивает мгновенное открытие/закрытие, что критически важно для процессов дозирования, отсечки и автоматизации.
• Универсальность и гибкость конфигурации. Широкий диапазон рабочих температур и давлений, коррозионно-стойкие материалы, а также множество опций (тип привода, обратная связь, ручной дублер) позволяют адаптировать клапан под конкретные технологические требования.
• Долгий срок службы. Комбинация износостойкого уплотнения PTFE, прочного корпуса из нержавеющей стали и продуманной механики обеспечивает высокую циклическую стойкость и надежность в непрерывной работе.

Благодаря своей надежности и универсальности, клапаны серии F5 широко применяются в различных отраслях промышленности для автоматизации технологических процессов:

• Водоподготовка и водоочистка. Управление потоками воды, реагентов, промывных жидкостей.
• Пищевая и фармацевтическая промышленность. Дозирование ингредиентов, CIP-мойка, транспортировка пищевых сред (воздух, вода, пар).
• Химическая промышленность. Работа с нейтральными газами и неагрессивными жидкостями.
• Общепромышленное применение. Пневматические системы, линии подачи сжатого воздуха, охлаждающей воды, системы отопления и вентиляции.

Принцип работы.
Клапан работает по принципу прямого линейного действия. В нормально-открытом (НО) исполнении шток с тарельчатым запорным элементом (золотником) поднят, и путь для потока свободен. При подаче управляющего сжатого воздуха в полость пневмопривода поршень со штоком совершает поступательное движение вниз. Золотник, снабженный эластичным уплотнением из PTFE, плотно прижимается к седлу, выполненному в корпусе клапана, и полностью перекрывает поток среды. Усилие прижима значительно выше давления в трубопроводе, что гарантирует класс герметичности «А». При сбросе давления воздуха (в случае пружинно-возвратного привода) возвратная пружина или давление в обратной полости привода (в двухстороннем исполнении) поднимает шток, открывая клапан. Регулировка усилия уплотнения осуществляется через внешнюю гайку сальника, которая воздействует на уплотнительный узел вокруг штока, обеспечивая оптимальный прижим золотника к седлу.
