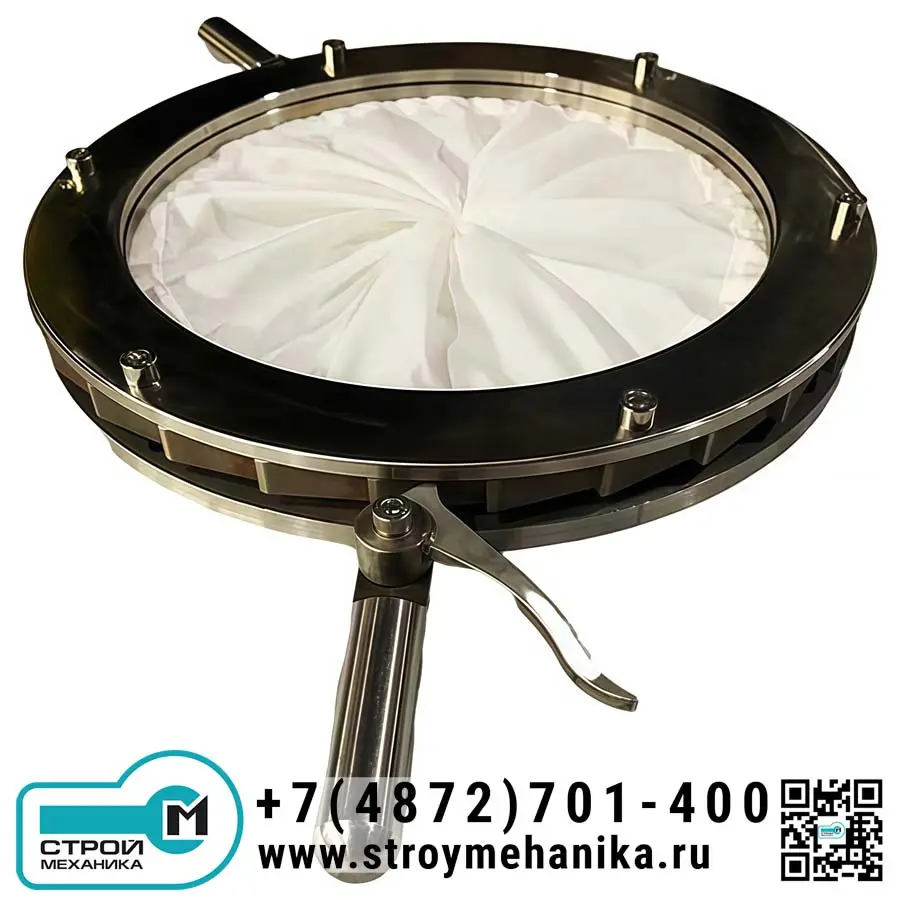

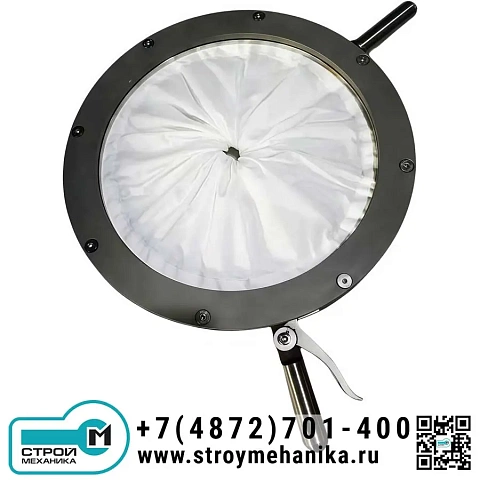

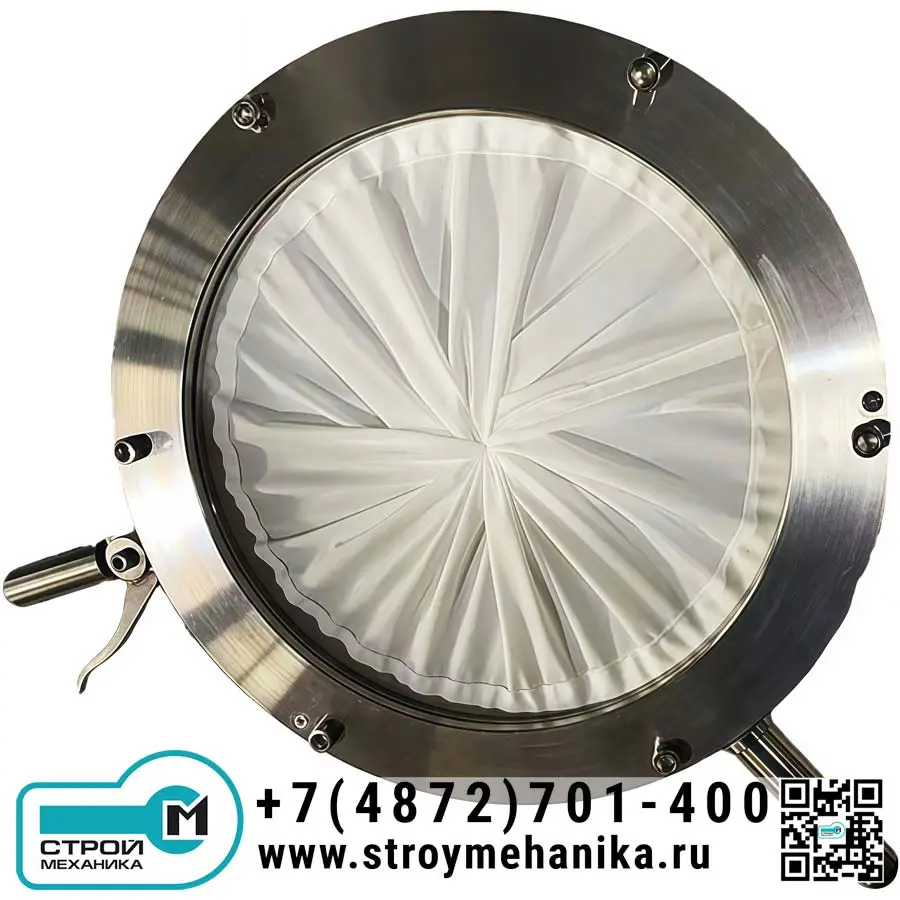

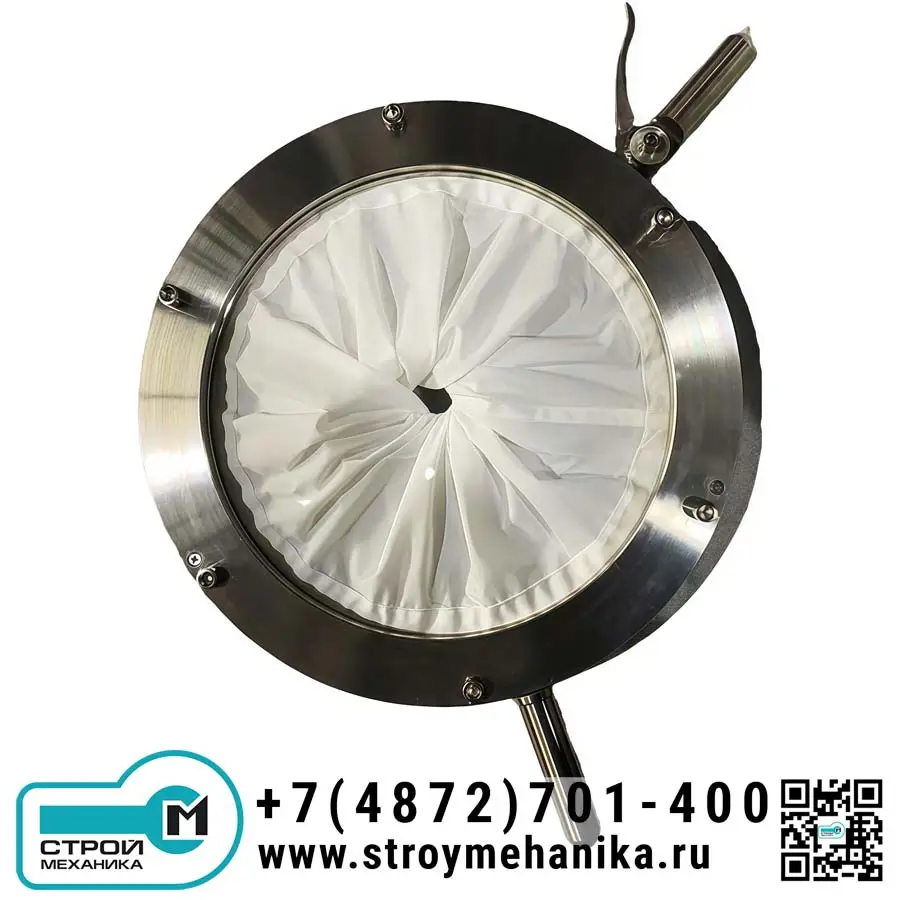

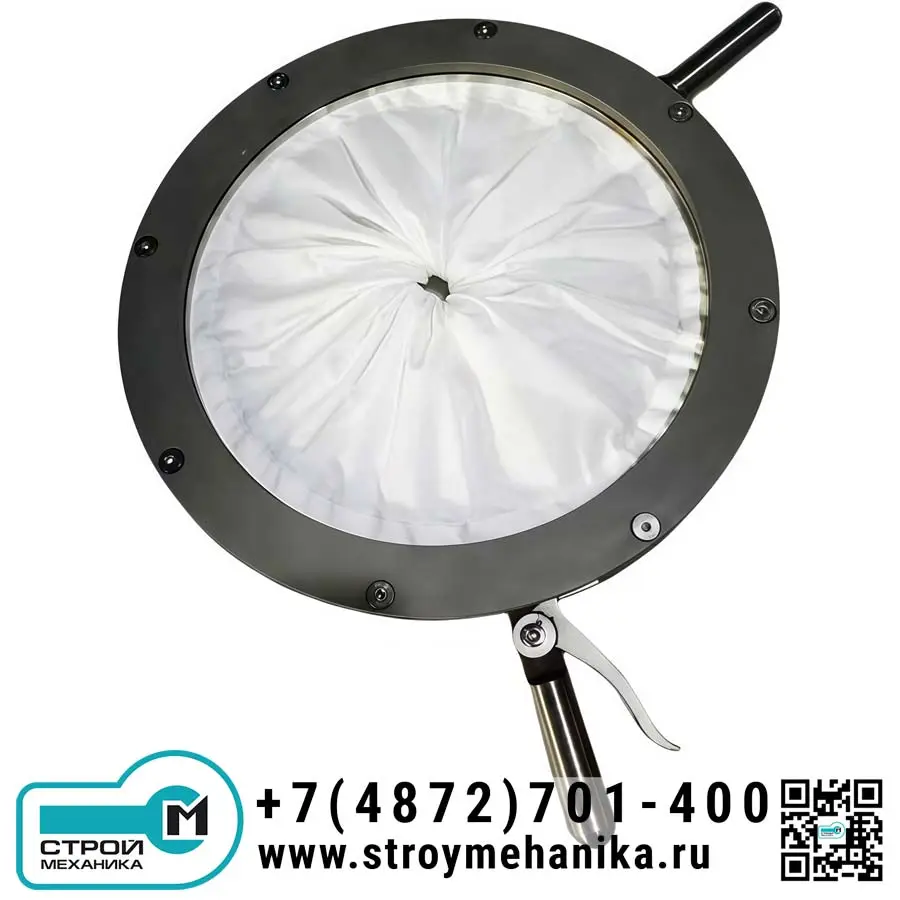

Диафрагменный (ирисовый) клапан серии IR

Диафрагменный (ирисовый) клапан серии IR – это специализированная запорно-регулирующая арматура для систем пневмотранспорта и гравитационной разгрузки сыпучих материалов. Клапан обеспечивает герметичное перекрытие потока за счет радиального стягивания эластичной диафрагмы (рукава), что делает его идеальным решением для дозированной выгрузки продуктов из биг-бэгов, силосов, бункеров и течек.

Конструкция клапана характеризуется большим проходным диаметром, что обеспечивает высокую скорость разгрузки без заторов. Изделие предназначено для работы с сухими, сыпучими, порошкообразными и гранулированными продуктами в пищевой, фармацевтической, химической и других отраслях промышленности. Клапан не контактирует с материалом напрямую, что исключает риск перекрестного загрязнения и соответствует требованиям стандартов GMP и FDA при выборе соответствующих материалов исполнения.

Основное назначение: герметичное и дозированное перекрытие потока сыпучих материалов при разгрузке из мягких контейнеров (биг-бэгов) и других емкостей.

Принцип работы.
Принцип действия клапана основан на работе, аналогичной фотодиафрагме объектива (ирисовой диафрагме), от которой он и получил свое название.

1. Открытие. Привод (ручной, пневматический или электрический) поворачивает управляющее кольцо. Это приводит к равномерному радиальному расширению гибкой диафрагмы (рукава) из специальной ткани или полимерного материала. Проходное отверстие клапана увеличивается до полного диаметра, позволяя материалу свободно поступать вниз.
2. Регулировка. Уникальность клапана заключается в возможности плавной регулировки производительности. Частичный поворот управляющего кольца позволяет установить любое промежуточное положение диафрагмы, точно дозируя поток материала.
3. Закрытие. Привод перемещает кольцо в обратном направлении. Диафрагма стягивается от периферии к центру, надежно и герметично пережимая горловину разгрузочного рукава биг-бэга или перекрывая сечение трубы. Закрытие происходит по центру, обеспечивая равномерное распределение материала и его полную остановку.

Таким образом, клапан не является запорным органом в классическом понимании, а выполняет функцию герметизирующего хомута для гибкого рукава.

Преимущества:

• Высокая скорость разгрузки. Большое и абсолютно беспрепятственное проходное сечение (отсутствие заслонок, задвижек) обеспечивает максимально быстрый истечение продукта.
• Плавное регулирование потока. Возможность произвольной регулировки степени открытия для точного контроля скорости подачи материала.
• Гигиеничность и чистота. Полное отсутствие контакта механических частей клапана с продуктом. Исполнения из нержавеющей стали (AISI 304, AISI 316) и специальных диафрагм (антистатичный нейлон, TPU) позволяют использовать клапан в пищевой и фармацевтической промышленности.
• Универсальность привода. Доступны различные типы управления: ручной (с фиксатором), пневматический, электрический.
• Компактность и малый вес. Простая и легкая конструкция упрощает монтаж и интеграцию в существующие линии.
• Надежность для специфичных материалов. Эффективно и безопасно работает с взрывоопасными и хрупкими (абразивно-нестойкими) материалами благодаря бесконтактному и мягкому способу перекрытия.
• Простота обслуживания. Конструкция легко разбирается для очистки или замены диафрагмы.

Область применения.
Клапан ирисового типа специально разработан для разгрузочных станций биг-бэгов, а также для гравитационной разгрузки сыпучих материалов из:

• Бункеров и силосов
• Загрузочных воронок (течек)
• Промежуточных емкостей

Основные обслуживаемые отрасли:

• Пищевая промышленность: мука, сахар, крахмал, специи, сухое молоко.
• Фармацевтика: порошкообразные активные фармацевтические субстанции (АФС), вспомогательные компоненты.
• Химическая и нефтехимическая промышленность: полимерные гранулы, порошки, минеральные удобрения.
• Производство пластиков и текстиля: гранулы ПВХ, полиэтилена, синтетические волокна.
• Добыча и переработка минералов: сухие минеральные порошки, цемент (с учетом ограничений по абразивности).

Важное ограничение: Клапан не рекомендуется для систем с постоянной и высокой производительностью, для транспортировки крупнокусковых, высокоабразивных материалов, а также для установки в линиях с чрезмерно высокой скоростью потока материала.

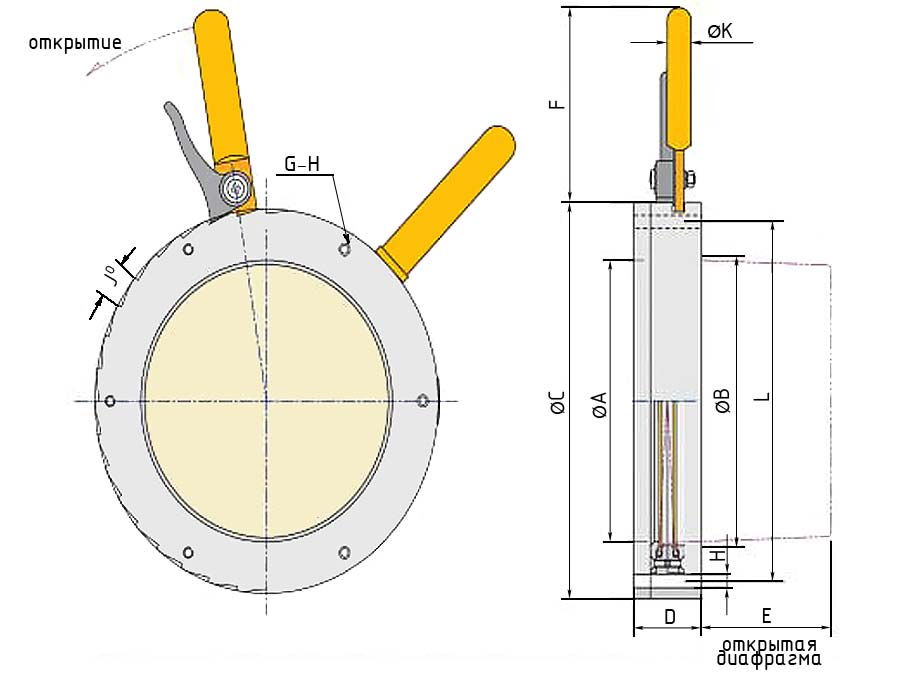

Пример габаритных размеров (для размера DN300 / IR 300)

Примечание: Габаритные и присоединительные размеры являются справочными и могут незначительно меняться в зависимости от модификации и материала. Перед заказом необходимо запрашивать актуальные чертежи.
