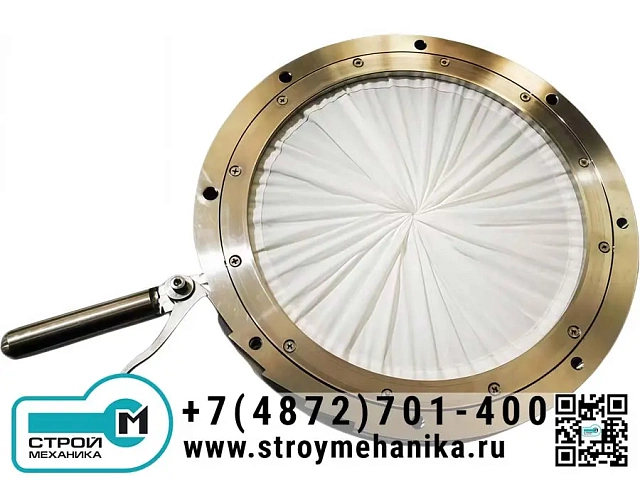

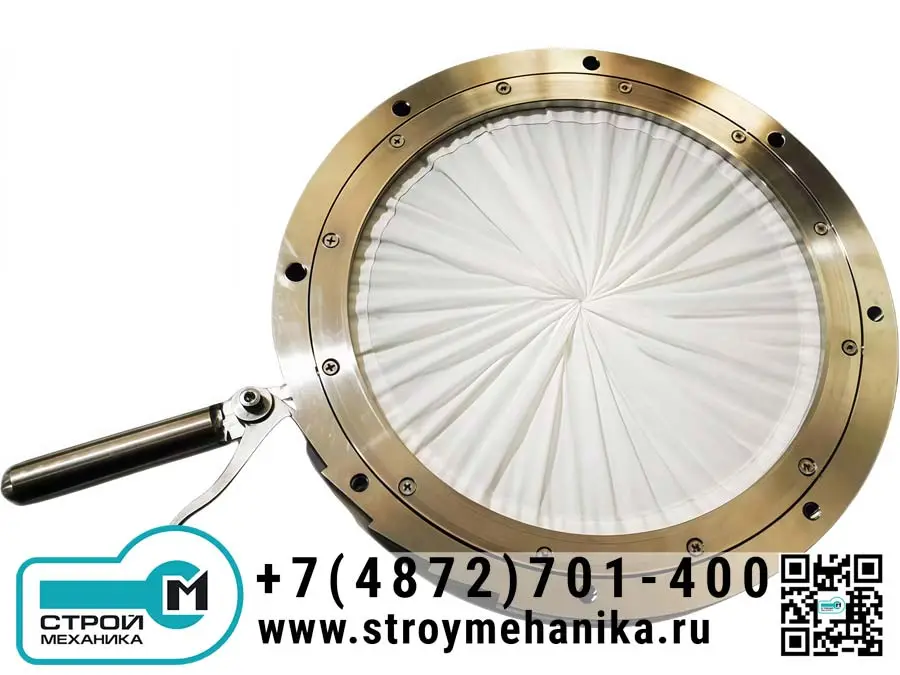

Диафрагменный (ирисовый) клапан серии AD

Диафрагменный ирисовый клапан серии AD - это специализированная арматура для управления потоком сыпучих материалов. Клапан предназначен для герметичного перекрытия потока сухих порошков, гранул и других сыпучих сред в условиях гравитационной разгрузки.

Конструкция клапана основана на принципе «ирисовой диафрагмы» - механического устройства, плавно регулирующего проходное сечение за счет сжатия эластичной манжеты. Это обеспечивает точный контроль скорости потока и полную герметизацию в закрытом положении. Клапан оснащен двойной диафрагмой, что полностью исключает утечку продукта в атмосферу, делая его идеальным для работы с взрывоопасными, токсичными или стерильными материалами.

Модельный ряд охватывает диаметры от DN 80 до DN 450 , что позволяет подобрать решение для различных объемов и задач. Клапан может монтироваться на разгрузочные рукава биг-бегов, течки, силосы и бункеры. Основные материалы исполнения - нержавеющая сталь AISI 304, AISI 316 и алюминий, что гарантирует коррозионную стойкость и соответствие санитарным нормам для пищевой и фармацевтической промышленности.

Преимущества.
Ирисовые клапаны AD серии обладают рядом ключевых преимуществ перед другими типами запорно-регулирующей арматуры для сыпучих материалов:

• Полная герметичность и безопасность. Двойная диафрагменная конструкция обеспечивает 100% изоляцию продукта от окружающей среды. Это критически важно для работы с взрывоопасными, токсичными, гигроскопичными или стерильными материалами.
• Плавное и точное регулирование потока. Возможность плавного изменения площади проходного сечения позволяет точно дозировать скорость выгрузки материала, предотвращая завал или разрыв потока.
• Необтекаемая конструкция. При полном открытии диафрагма полностью убирается из потока, создавая прямой, беспрепятственный путь для материала. Это минимизирует сопротивление, увеличивает скорость разгрузки и предотвращает засорение.
• Гигиеничность и соответствие стандартам. Гладкие поверхности, возможность полной разборки и очистки, а также использование разрешенных материалов (нержавеющая сталь, пищевые полимеры) делают клапан пригодным для пищевой и фармацевтической отраслей.
• Универсальность монтажа. Быстросъемное соединение позволяет быстро и без инструментов устанавливать и снимать клапан с разгрузочного рукава биг-бега или патрубка.
• Простота обслуживания. Диафрагма является основным расходным элементом, и ее замена проводится быстро, часто без демонтажа всего клапана с линии.
• Надежность и долговечность. Прочная металлическая конструкция и износостойкие материалы диафрагм рассчитаны на частые циклы открытия/закрытия в тяжелых промышленных условиях.
• Экономическая эффективность. Клапан предлагает простое и недорогое решение для контроля потока по сравнению со сложными шиберными или роторными затворами, особенно для применений, не связанных с абразивными или высокотемпературными материалами.

Область применения.
Клапаны AD серии находят применение во всех отраслях, где требуется безопасная, контролируемая и герметичная разгрузка сыпучих продуктов:

• Разгрузка биг-бегов (мягких контейнеров). Основное применение. Клапан затягивается на горловине мешка, обеспечивая герметичный переход материала в приемную линию.
• Дозированная выгрузка из бункеров, силосов и течек. Установка в нижней части накопительной емкости для управления потоком материала на конвейер, в смеситель или упаковочную машину.
• Пневмотранспортные и аэрационные системы. В качестве запорного устройства на линиях подачи материала в поток воздуха.

Отрасли промышленности:

• Пищевая: мука, сахар, крахмал, специи, сухое молоко, добавки.
• Фармацевтика: порошки, гранулы, активные фармацевтические ингредиенты (АФИ).
• Химическая: порошковые красители, пластмассы, моющие средства, реагенты.
• Минеральная: цемент, гипс, мел, тальк (неабразивные сорта).
• Прочие: текстиль, производство комбикормов, пластмасс.

Принцип работы.
Принцип действия ирисового клапана AD серии интуитивно понятен и аналогичен работе диафрагмы фотокамеры:

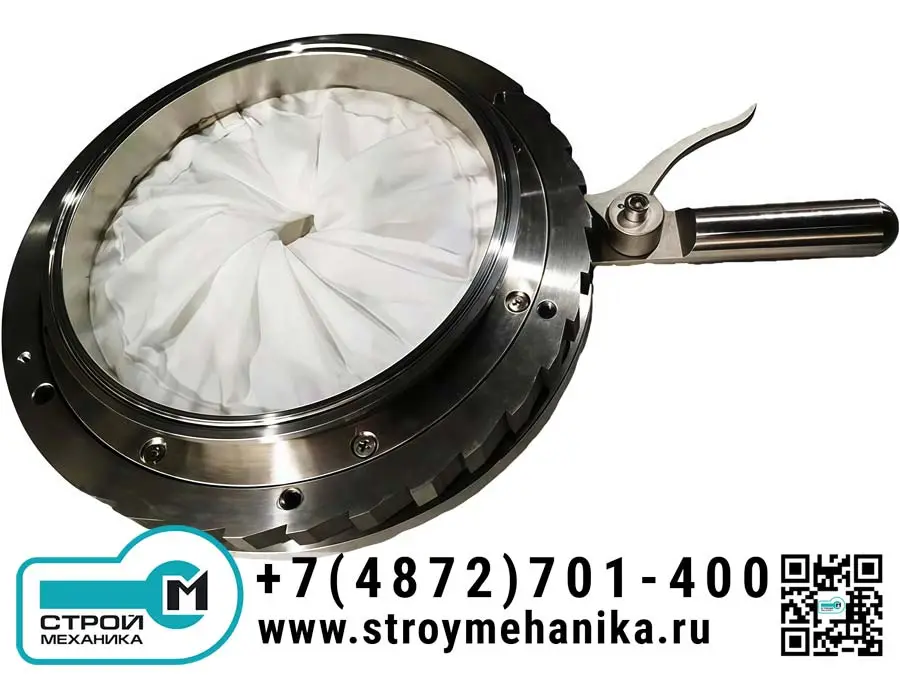

1. Конструкция. Основными элементами являются металлический корпус, две гибкие непроницаемые манжеты (диафрагмы), соединенные по периметру, и управляющее кольцо с механизмом (ручным или приводным). Диафрагма закреплена на внешнем корпусе и внутреннем контрольном кольце.

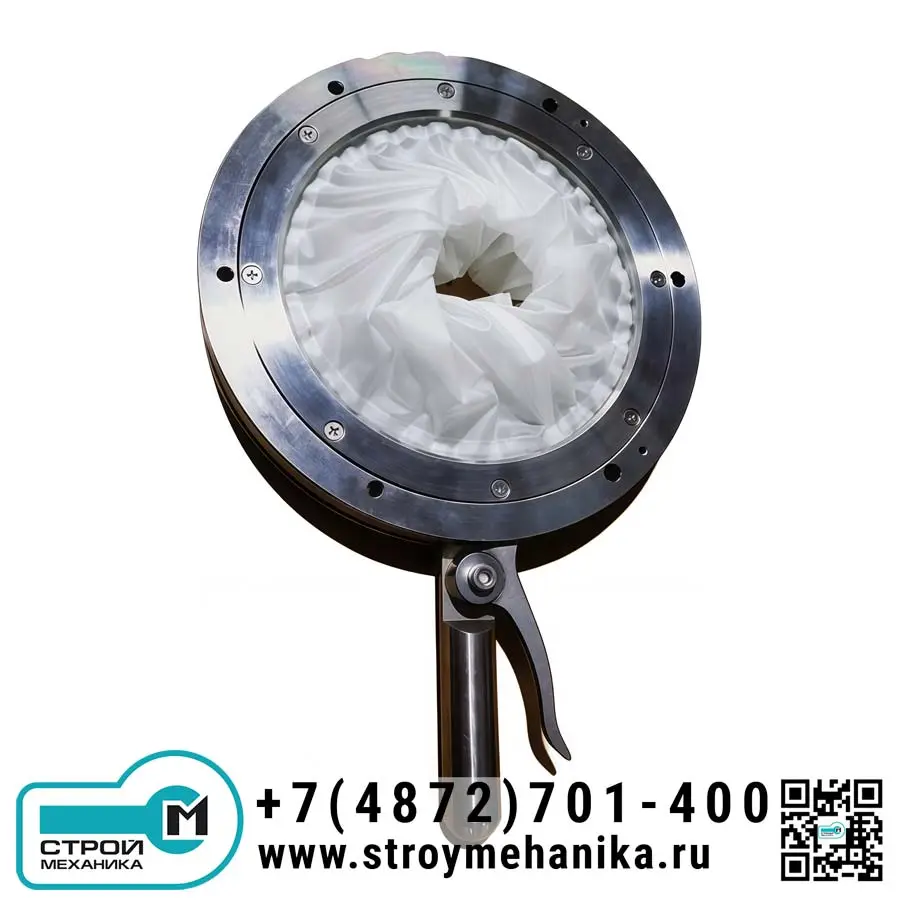

2. Открытие клапана. При вращении рукоятки (или срабатывании привода) управляющее кольцо перемещается, растягивая диафрагму к периферии корпуса. Проходное отверстие в центре увеличивается от полностью закрытого состояния до полного диаметра трубопровода.
3. Регулировка потока. В любом промежуточном положении диафрагма образует круглое переменное сечение, размер которого точно соответствует углу поворота рукоятки. Это позволяет оператору плавно увеличивать или уменьшать поток сыпучего материала.

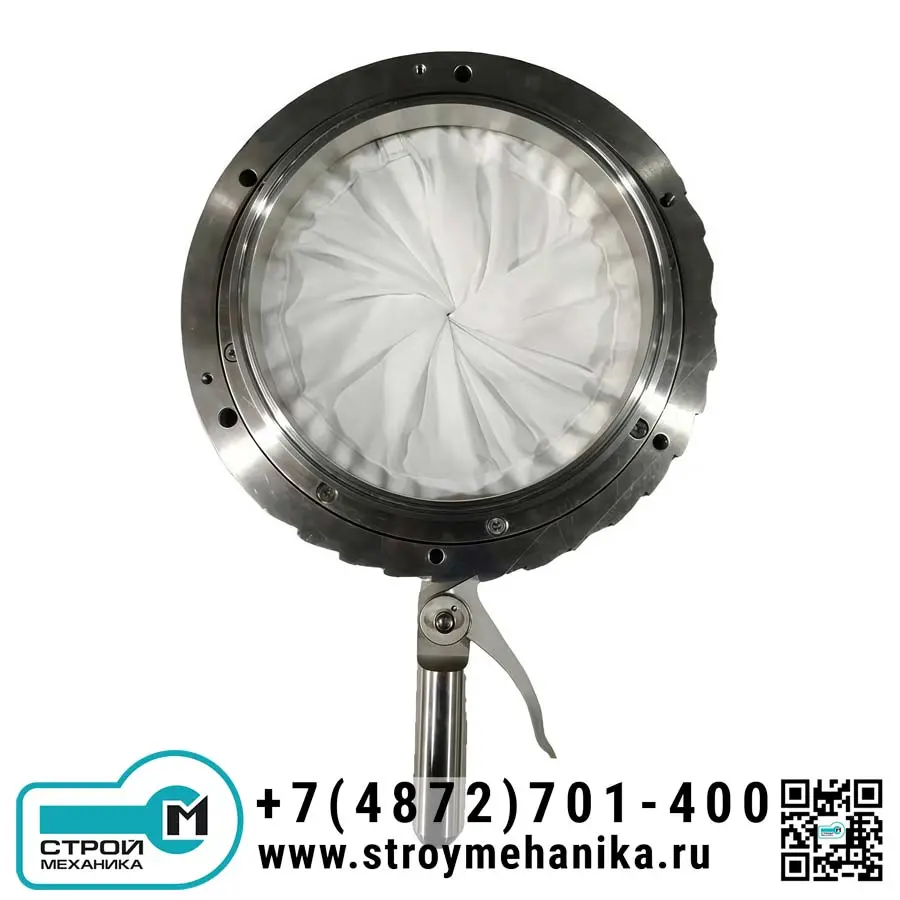

4. Закрытие клапана. При обратном вращении рукоятки управляющее кольцо заставляет диафрагму равномерно сжиматься к центру. Складки диафрагмы смыкаются, полностью перекрывая поток. Двойной слой диафрагмы создает надежный барьер, предотвращая даже минимальные просыпания.
5. Фиксация. Механизм оснащен фиксатором (триггером), который позволяет зафиксировать клапан в любом нужном положении — открытом, закрытом или промежуточном — для стабильной работы.

Таким образом, клапан сочетает в себе функции запорного устройства и дозатора, обеспечивая высокий уровень контроля и безопасности при транспортировке сыпучих сред.

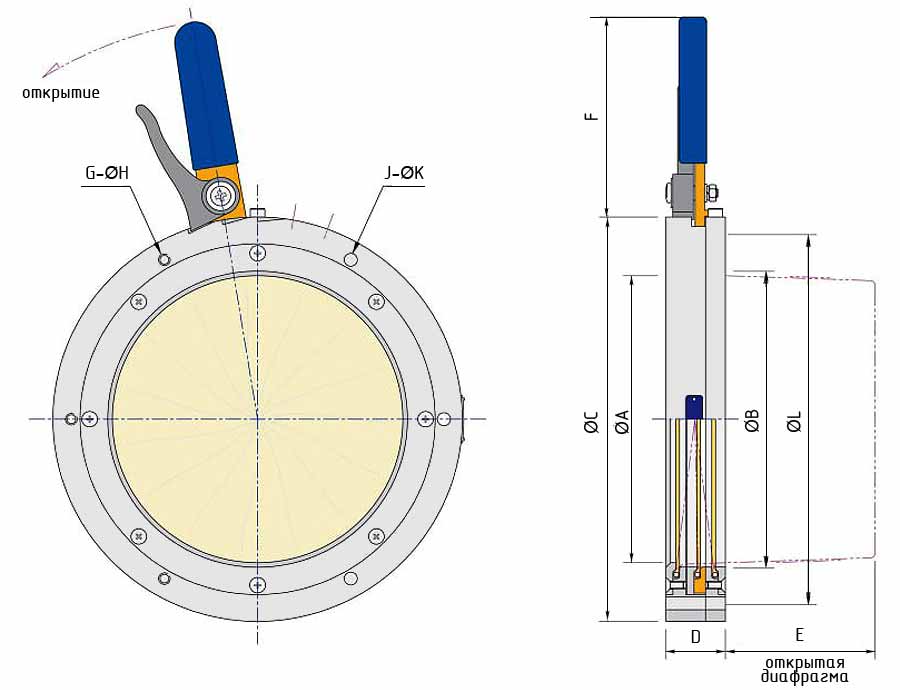

Габаритные и присоединительные размеры
