| Артикул | ALS-200D |
| Материал корпуса | Пластик |
| Тип датчика | Магнитный, бесконтактный |
| Рабочее расстояние срабатывания | 1–6 мм |
| Частота переключений (On/Off) | 0 – 4.8 кГц |
| Индикация угла поворота | 0 – 90° |
| Диапазон рабочих температур | -45°C … +85°C |
| Рабочее напряжение | 5…240 В переменного или постоянного тока (AC/DC) |
| Рабочий ток | 0…300 мА |
| Мощность коммутации | 10 Вт |
| Класс защиты | IP67 |
| Стандарт монтажа | NAMUR |
| Функция коммутирующего элемента | Нормально разомкнутый (НО/NO) |
| Тип выхода | 2-проводной |

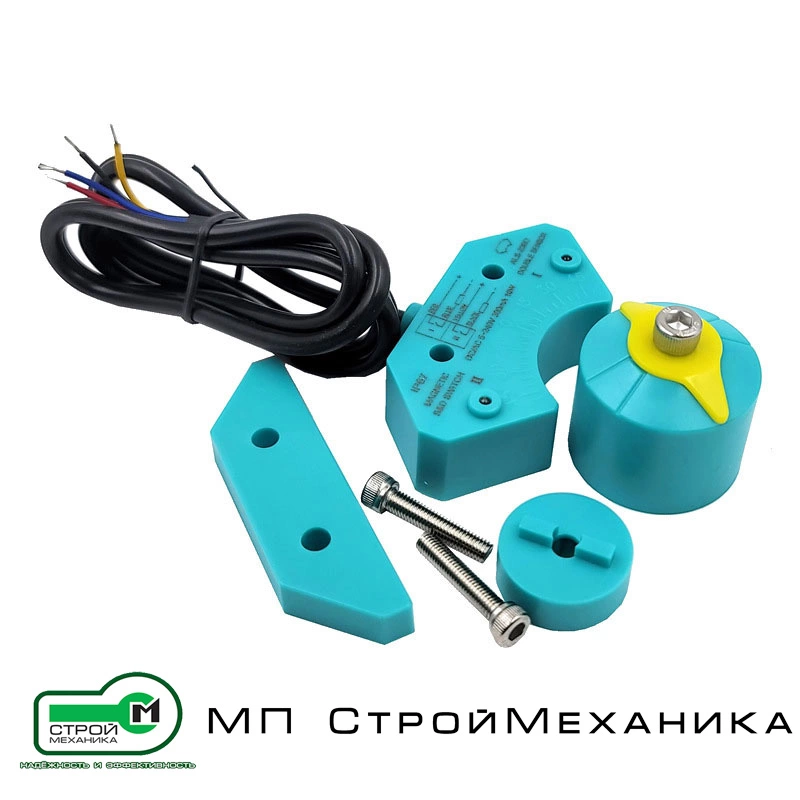

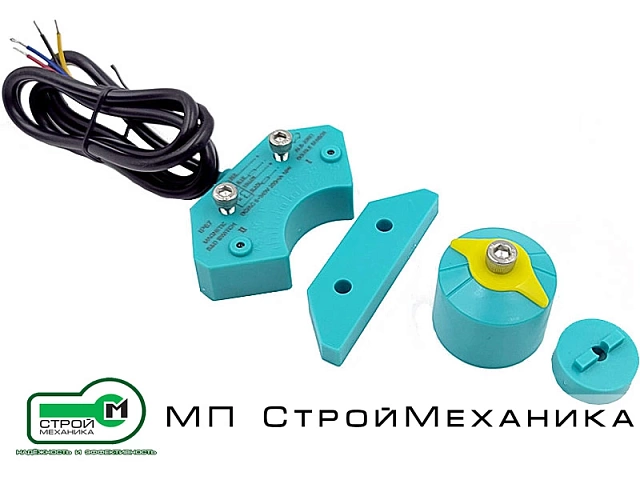

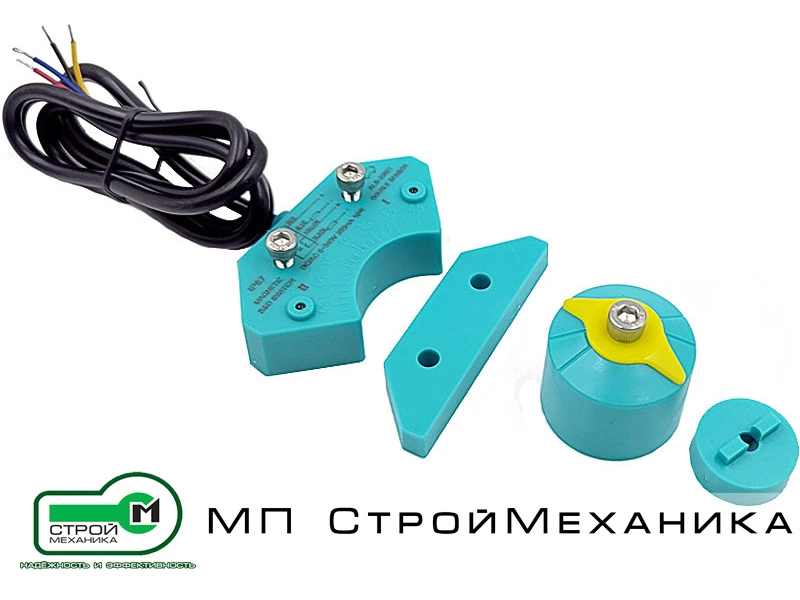

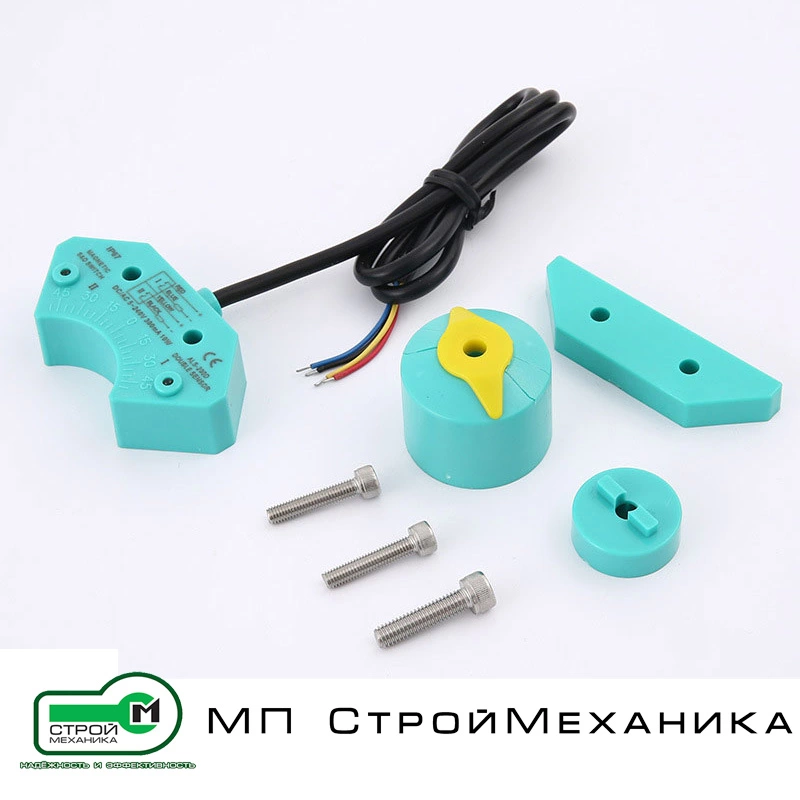

Магнитный переключатель ALS-200D представляет собой высоконадежный и точный позиционный датчик, предназначенный для управления и обратной связи в составе трубопроводной арматуры и пневматических приводов. Устройство серии ALS-200D спроектировано и изготовлено в строгом соответствии со стандартом GB383-2010. Его основная задача - обеспечить точное определение положения запорного или регулирующего элемента клапана (например, «открыто»/«закрыто») и передачу соответствующего сигнала на систему управления. Этот сигнал может быть напрямую интегрирован с программируемыми логическими контроллерами (ПЛК) или компьютерной системой для последующей автоматизации технологических процессов.
Конструкция отличается компактностью и повышенной надежностью, соответствуя международному стандарту монтажа NAMUR, что обеспечивает универсальную совместимость с широким спектром приводов различных производителей. Корпус из ударопрочного пластика обеспечивает легкий вес и высокую стойкость к коррозии. Прибор оснащен механическим индикатором положения (0-90°), что позволяет визуально контролировать состояние на месте установки. Важной особенностью является бесконтактный магнитный принцип работы, который исключает искрообразование и механический износ компонентов, гарантируя длительный срок службы даже в условиях высокочастотных переключений.
Устройство рассчитано на эксплуатацию в сложных промышленных условиях, что подтверждается широким температурным диапазоном от -45°C до +85°C и высокой степенью защиты от пыли и влаги IP67. Герметичный корпус делает его «weatherproof» — устойчивым к воздействию атмосферных осадков, брызг и пыли, позволяя использовать как внутри помещений, так и на открытых площадках. Благодаря способности работать как от переменного (AC), так и от постоянного (DC) напряжения в широком диапазоне (5-240 В), магнитная коробка выключателей ALS-200D демонстрирует исключительную гибкость при интеграции в существующие схемы управления.
Преимущества:
Область применения.

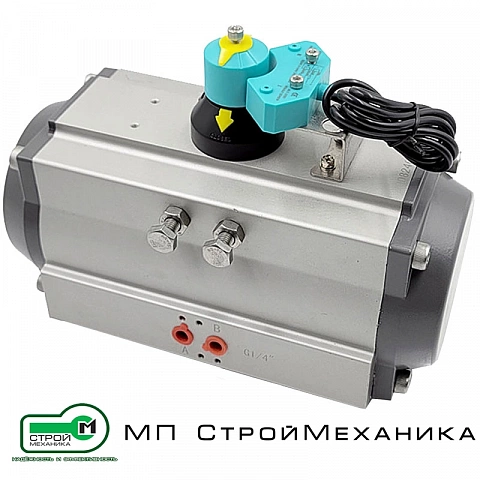

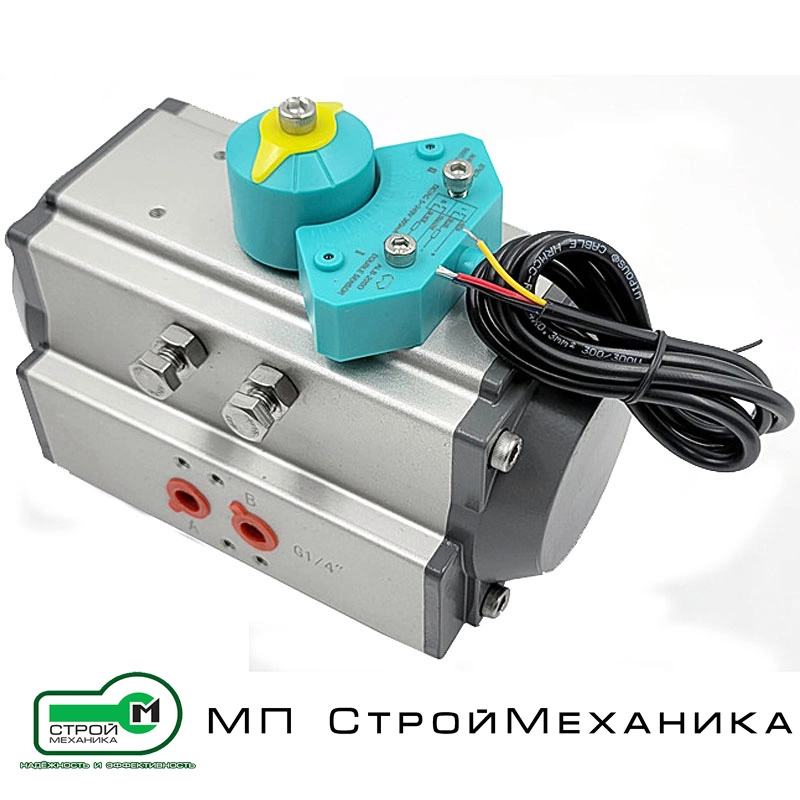

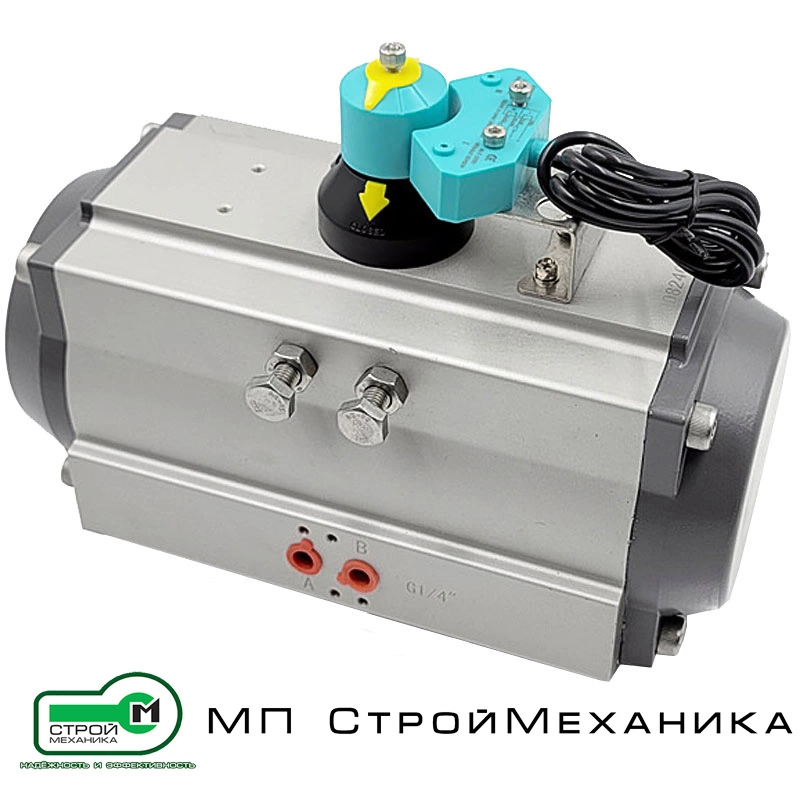

Магнитные коробки концевых выключателей серии ALS-200D находят широкое применение в системах автоматизации трубопроводов различного технологического назначения. Они являются ключевым элементом для позиционной обратной связи в нефтегазовой, химической, энергетической, целлюлозно-бумажной, пищевой и фармацевтической отраслях промышленности. Устройства монтируются на шаровые краны, заслонки, дисковые затворы и другую запорно-регулирующую арматуру, оснащенную пневматическими, электрическими или гидравлическими приводами с вращательным движением. Их основная задача - передача точных дискретных сигналов («открыто», «закрыто», иногда промежуточное положение) в систему АСУ ТП для автоматического управления технологическим процессом, дистанционного контроля и аварийной сигнализации.
Принцип работы.

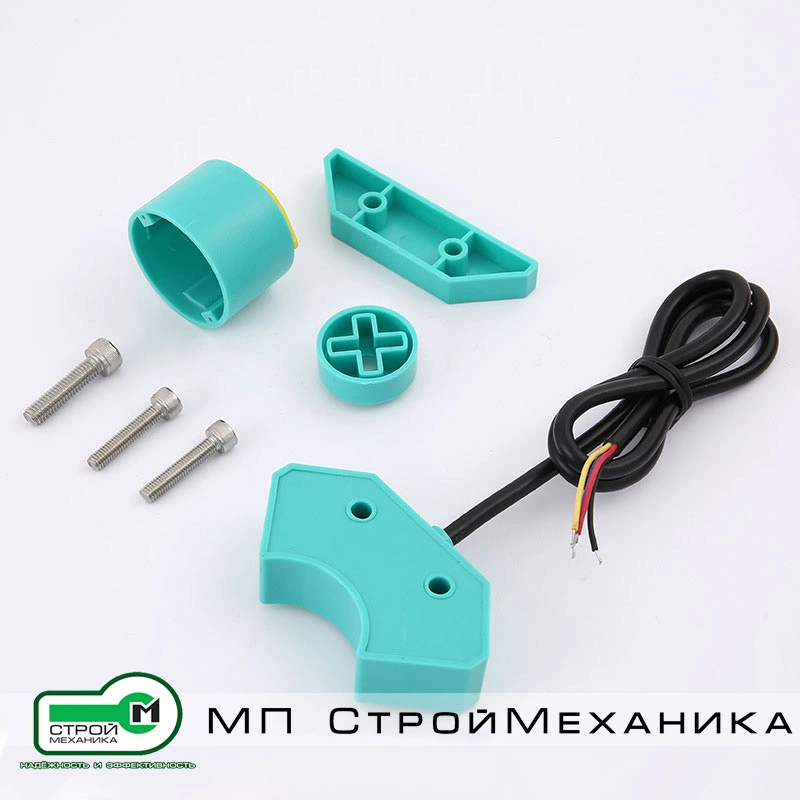

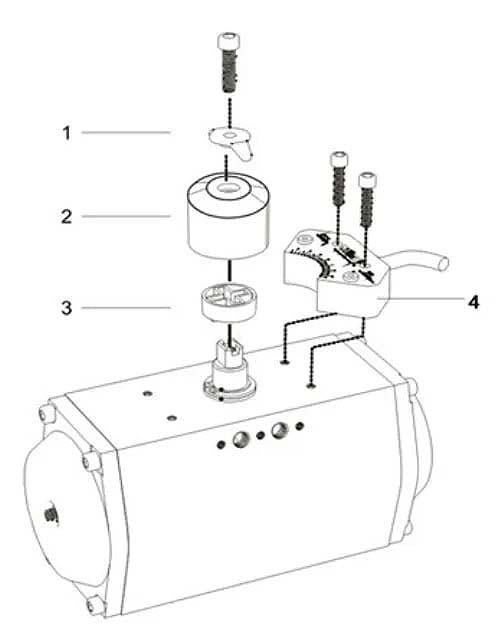

Принцип действия устройства основан на бесконтактном магнитном взаимодействии. Внутри корпуса установлен герконовый или полупроводниковый магнитный датчик, который является коммутирующим элементом. На вращающуюся часть привода крепится постоянный магнит, входящий в комплект поставки.
