| Модельный ряд | 1600 (Позиционный контроллер), 1601 (Контроллер процесса), 1602 (Позиционный контроллер с Profibus-DP) |
| Материал корпуса | Взрывозащищенный корпус, алюминий |
| Принцип действия | Электропневматический, с обратной связью по положению |
| Управляющий сигнал (1600/1601) | 0/4-20 мА или 0-5/10 В |
| Входное сопротивление для сигнала | 240 Ом при 0/4-20 мА, 21 Ом при 0-5/10 В |
| Питание | 24 В постоянного тока (±10%) |
| Потребляемая мощность | < 5 Вт |
| Потребление воздуха | 3 л/мин (номинальное) |
| Макс. расход воздуха | 17 л/мин (при входном давлении 0.6 МПа), 58 л/мин (только для одноходового привода при 0.6 МПа) |
| Входное давление воздуха | 3–7 бар (оптимально 6 бар) |
| Диапазон регулирования хода: | |
| Линейный | 5–50 мм |
| Угловой | 90° |
| Рабочая среда | Нейтральные газы, воздух по стандарту DIN ISO 8573-1 (Класс 3 по плотности частиц, точке росы и содержанию масла) |
| Пневматическое соединение | Встроенный штуцер для шланга G1/4 (внутренний Ø6 мм) |
| Электрические соединения | Влагозащищенные разъемы: M12, 3-конт. (B-код), 4-конт. (D-код), 5-конт. (A-код) для кабеля Ø 4-6 мм |
| Класс защиты | IP67 |
| Температура окружающей среды: | |
| Рабочая | -20°C до +70°C |
| Для взрывозащищенного исполнения | -20°C до +60°C |
| Основное назначение | Пропорциональное управление поворотными и линейными пневматическими приводами (актуаторами) клапанов |

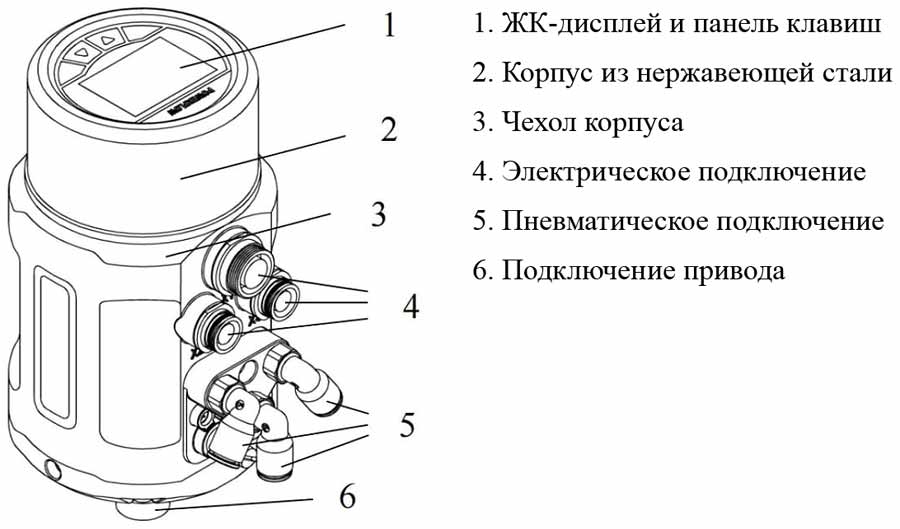

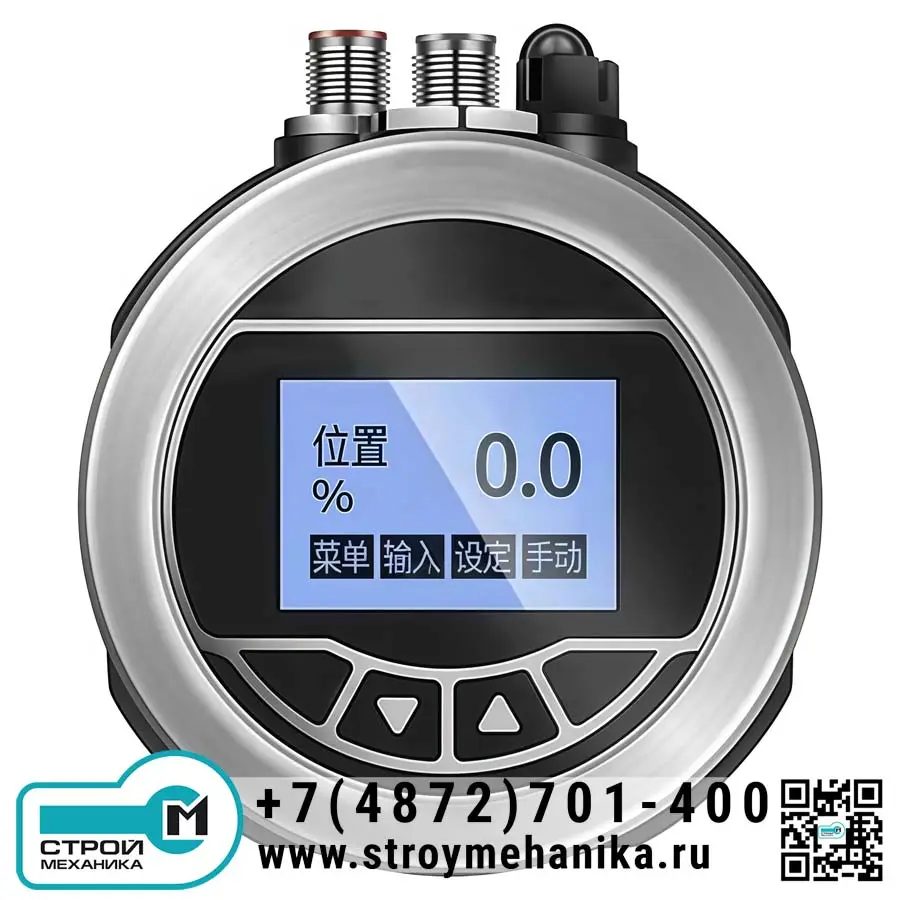

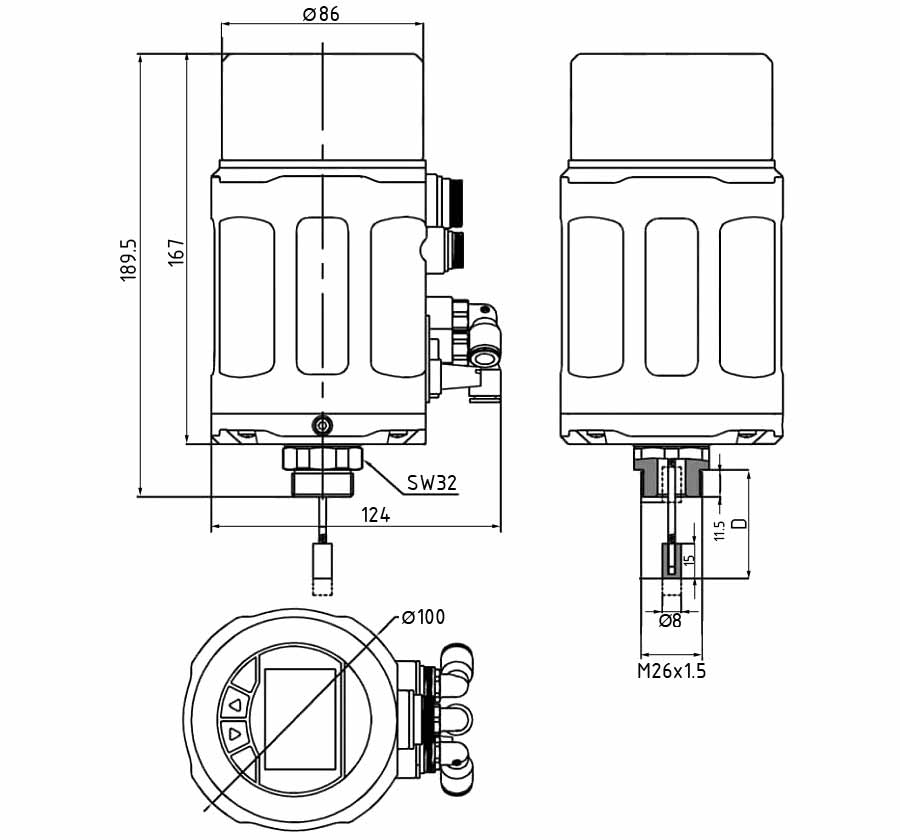

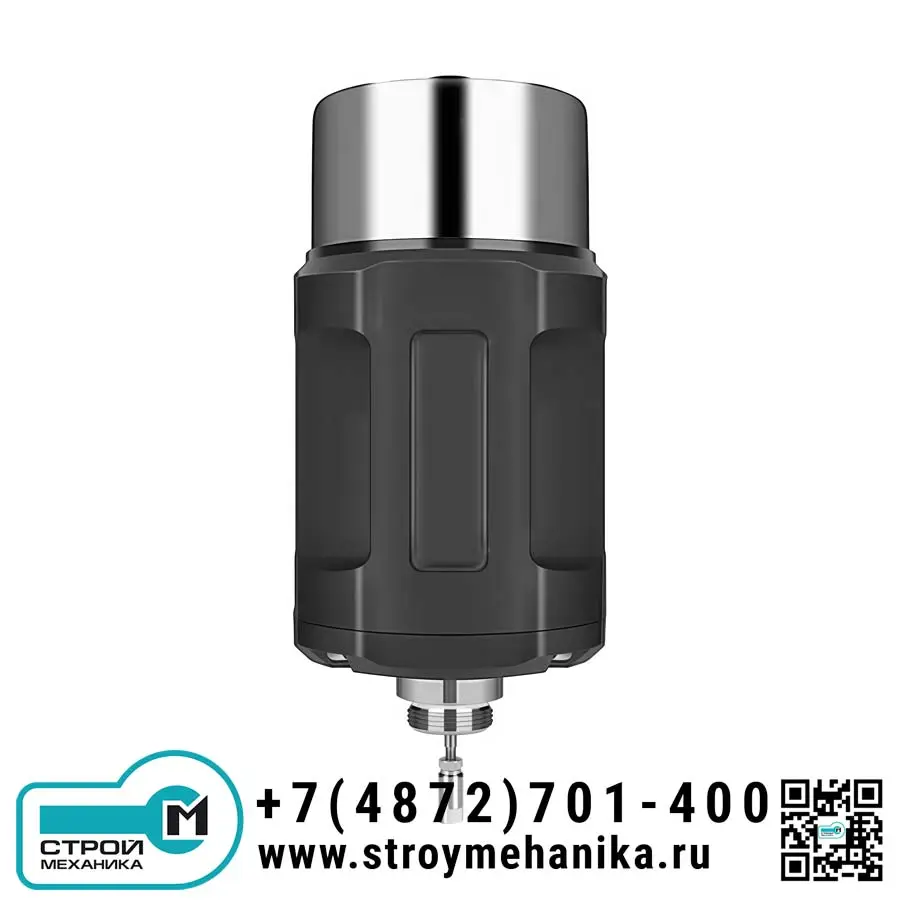

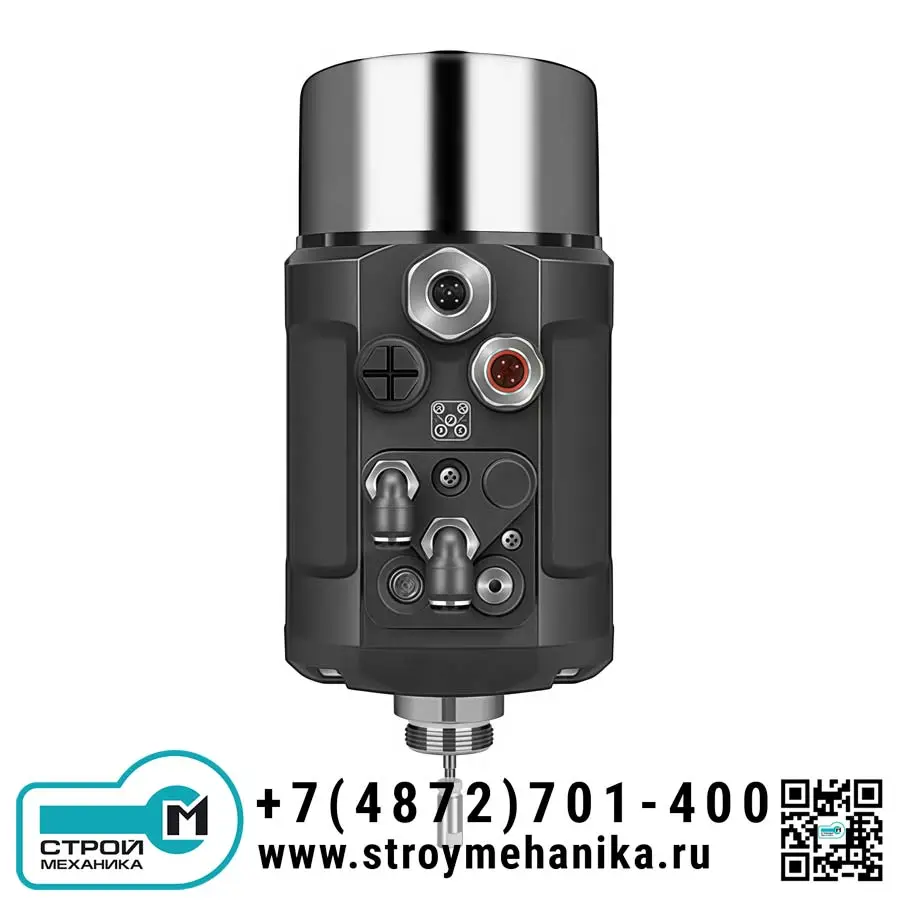

Электропневматический позиционер серии 1600 разработан для точного и надежного управления пневматическими исполнительными механизмами в условиях сложных и опасных производств. Изделие представляет собой компактный контроллер в корпусе из алюминия с защитой класса IP67, что обеспечивает высокую механическую прочность и полную защиту от пыли и влаги. Позиционер оснащен удобным ЖК-дисплеем с подсветкой и клавиатурой для настройки, что делает процесс ввода в эксплуатацию и калибровки максимально простым даже в полевых условиях. Благодаря широкому набору программных функций и поддержке различных сигналов (4-20 мА, 0-10 В), он идеально подходит для пропорционального управления как поворотными (угол до 90°), так и линейными (ход 5-50 мм) клапанами, включая угловые седельные и мембранные клапаны. Взрывозащищенное исполнение корпуса позволяет безопасно использовать оборудование во взрывоопасных зонах, где присутствуют горючие газы или пыль.
Принцип работы.
Принцип работы электропневматического позиционера серии 1600 основан на замкнутом контуре управления. Устройство непрерывно сравнивает заданное значение, поступающее от системы управления в виде электрического сигнала (например, 4-20 мА), с фактическим положением клапана, которое измеряется встроенным датчиком положения. При обнаружении рассогласования микропроцессорный блок вычисляет необходимую корректирующую команду. Встроенный электропневматический преобразователь (I/P-преобразователь) модулирует давление сжатого воздуха, подаваемого на исполнительный механизм. В результате давление в пневмокамере привода изменяется, заставляя его шток или вал перемещаться до тех пор, пока фактическое положение клапана не совпадет с заданным. Таким образом, система обеспечивает высокоточное позиционирование за счет постоянного мониторинга и динамической подстройки.
Преимущества:
Область применения.
Электропневматический позиционер серии 1600 предназначен для интеграции в системы автоматизации технологических процессов (АСУ ТП) на объектах, требующих высокой надежности и безопасности. Они широко используются в нефтегазовой, химической и нефтехимической промышленности для управления регулирующими клапанами. Незаменимы на предприятиях фармацевтики, пищевой и целлюлозно-бумажной промышленности, где предъявляются строгие гигиенические требования, благодаря совместимости с нейтральными газами и очищенным воздухом. Также позиционеры применяются в системах водоподготовки, тепловой и атомной энергетики для точного регулирования расхода жидкостей, газов и пара.
