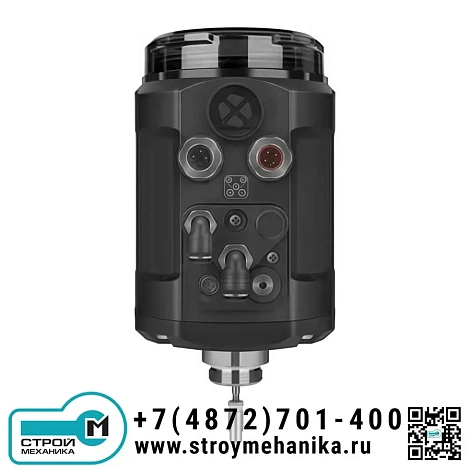

| Тип изделия | Электропневматический позиционер серии 1500 (роторный/линейный) |
| Материал корпуса | Алюминий |
| Исполнение | Общепромышленное, взрывозащищенное (Ex-proof) |
| Управляющий сигнал | 4-20 мА |
| Входное сопротивление для сигнала | 120 Ом |
| Питание | 24 В постоянного тока (±10%) |
| Потребляемая мощность | < 5 Вт |
| Расход воздуха (номинальный) | 3 л/мин (при давлении 0.6 МПа) |
| Расход воздуха (одно действие) | До 58 л/мин (при давлении 0.6 МПа) |
| Давление питания (воздух) | 3-7 бар |
| Входное давление воздуха | 2.1–1 бар, для привода |
| Диапазон хода (линейный) | 5–50 мм |
| Диапазон хода (угловой) | 90° |
| Управляющая среда (воздух) | подготовленный воздух по DIN ISO 8573-1 (Класс чистоты 3 по частицам, точке росы и маслу) |
| Пневматическое соединение | Быстросъемный штуцер под шланг G1/4" (внутр. Ø 6 мм) |
| Электрическое соединения | Разъемы M12: 3-конт. (B-код) или 4-конт. (D-код), кабель Ø 4-6 мм |
| Класс защиты | IP67 |
| Температура окружающей среды: | |
| Рабочая | -20°C до +70°C |
| Для взрывозащищенного исполнения | -20°C до +60°C |
| Способ монтажа | На привод клапана (предпочтительно вертикально), винтовое крепление |

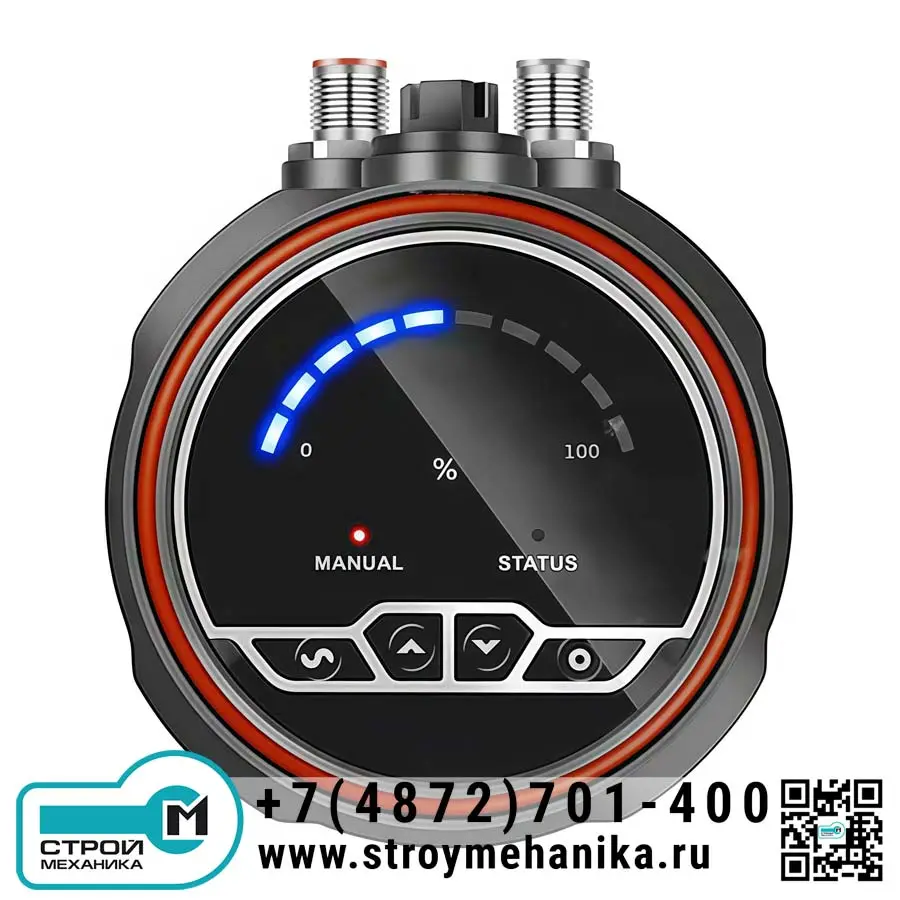

| Интерфейс управления | OLED-дисплей, встроенная клавиатура |
| Применение | Пропорциональное управление пневмоприводами: линейными (для шиберных, мембранных, поршневых клапанов) и поворотными (для шаровых, пробковых, дисковых затворов). Особенно рекомендуется для угловых и мембранных клапанов |
Электропневматический позиционер серии 1500 представляет собой высокотехнологичное устройство управления, предназначенное для точного и быстрого позиционирования запорно-регулирующей арматуры — как линейных, так и поворотных пневматических приводов. Конструктивно он адаптирован для монтажа непосредственно на привод клапана, что делает его идеальным решением для интеграции в современные системы автоматизации технологических процессов. Корпус из алюминия обеспечивает прочность и малый вес, а степень защиты IP67 гарантирует бесперебойную работу в условиях повышенной запыленности и влажности, включая возможность мойки оборудования.
Устройство оснащено ярким OLED-дисплеем для удобства визуализации параметров и простой настройки с помощью встроенной клавиатуры, что минимизирует время ввода в эксплуатацию. Позиционер принимает стандартный управляющий сигнал 4-20 мА от системы управления (АСУ ТП) и, анализируя данные встроенного датчика положения, с высокой точностью регулирует давление подаваемого воздуха в пневмоцилиндр привода. Это обеспечивает строго пропорциональное соответствие между входным сигналом и положением штока или углом поворота клапана. Модели позиционера доступны в общепромышленном и взрывозащищенном исполнении (Ex-proof) для применения на опасных производственных объектах.
Преимущества:
Позиционеры серии 1500 широко используются в системах автоматического регулирования технологических параметров (давления, расхода, уровня, температуры) на предприятиях различных отраслей промышленности:
