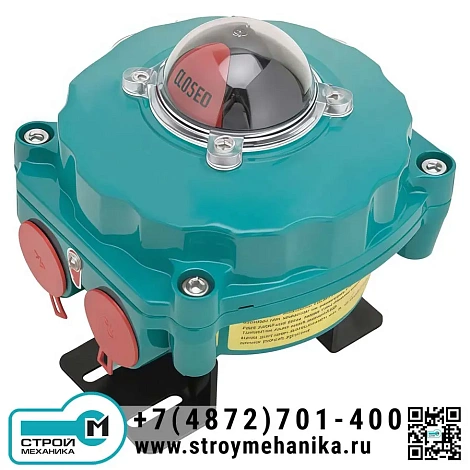

Блок концевых выключателей ITS300

Блок концевых выключателей ITS300 в взрывозащищенном исполнении - это надежное устройство, предназначенное для точного контроля и индикации положения запорной и регулирующей арматуры (заслонок, шаровых кранов, дисковых затворов) с пневматическим или электрическим приводом в условиях взрывоопасных и агрессивных сред. Изделие находит применение на объектах нефтегазовой, химической, фармацевтической промышленности, в системах трубопроводного транспорта и на других производствах, где присутствуют горючие газы, пары или пыль.

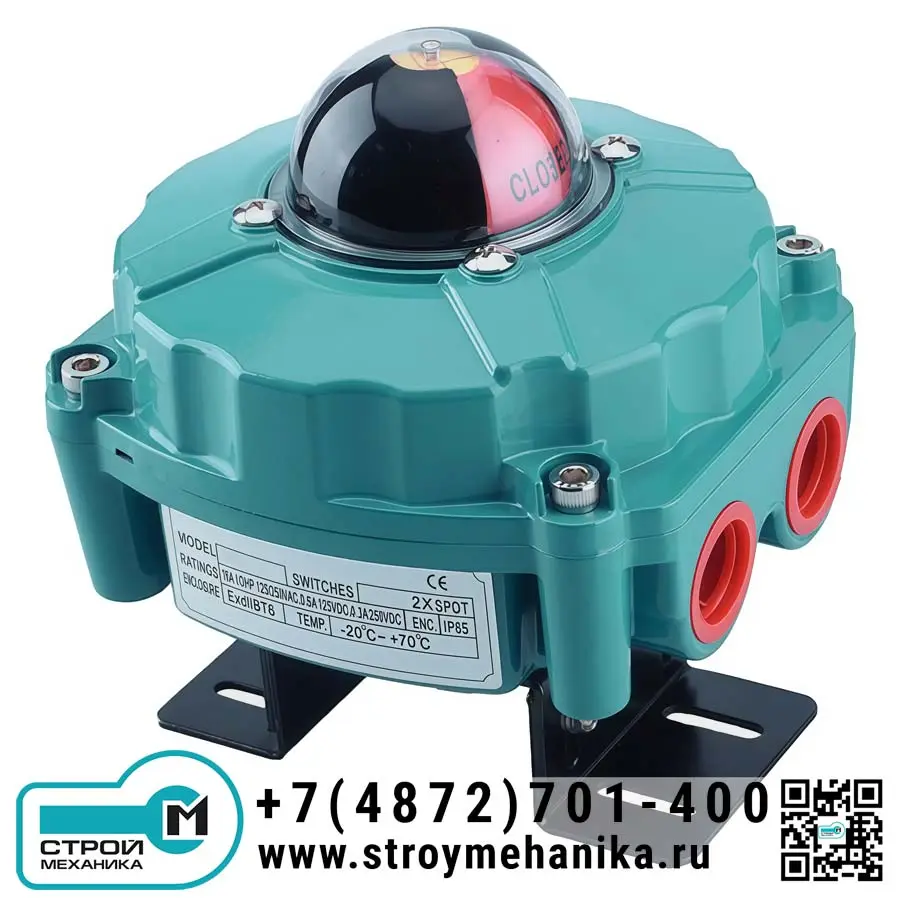

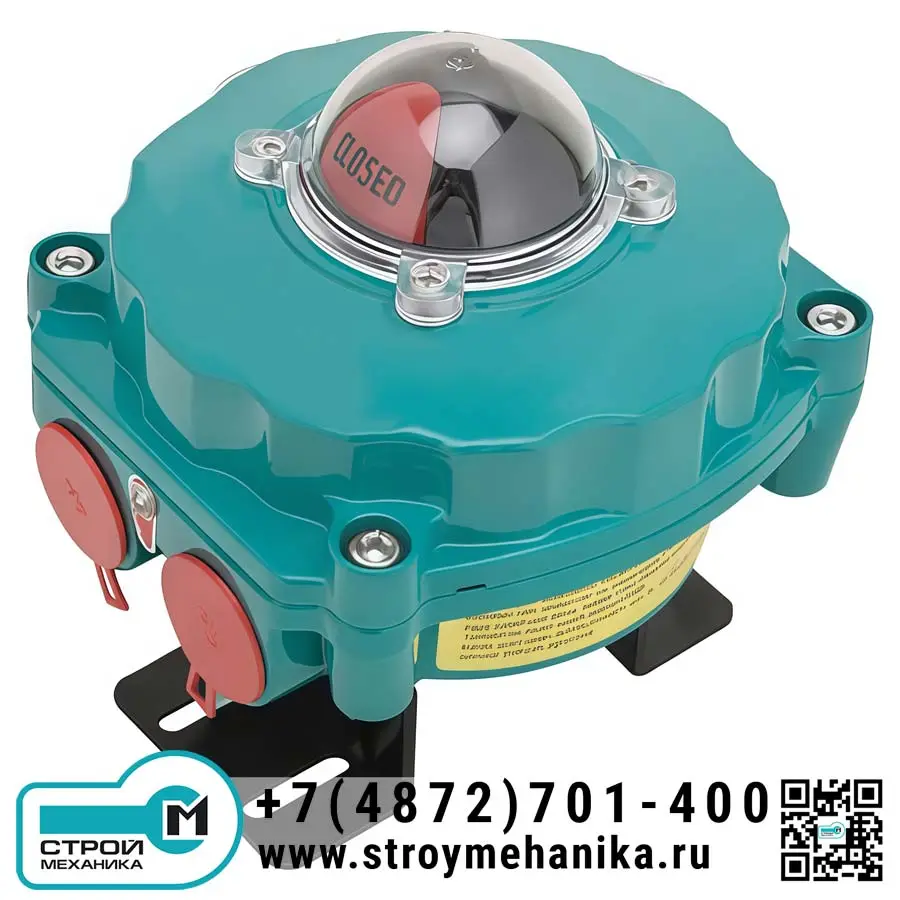

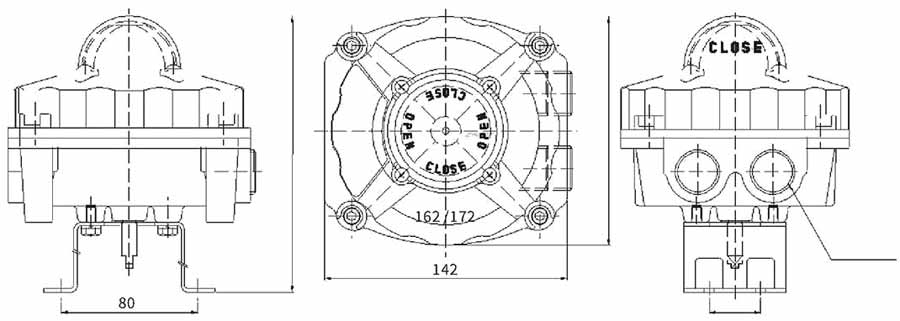

Конструкция изделия отличается исключительной прочностью и долговечностью. Корпус выполнен из алюминиевого сплава с последующим нанесением порошкового покрытия, что обеспечивает надежную защиту от атмосферных воздействий, вибрации и механических повреждений. Устройство соответствует международному стандарту NAMUR, что гарантирует совместимость с широким спектром приводов, и имеет степень защиты оболочки IP67, делающую его полностью пыленепроницаемым и выдерживающим кратковременное погружение в воду. Взрывозащищенная оболочка (Ex d) с маркировкой IIС T6 позволяет безопасно эксплуатировать изделие в зонах с наиболее опасными группами взрывоопасных смесей.

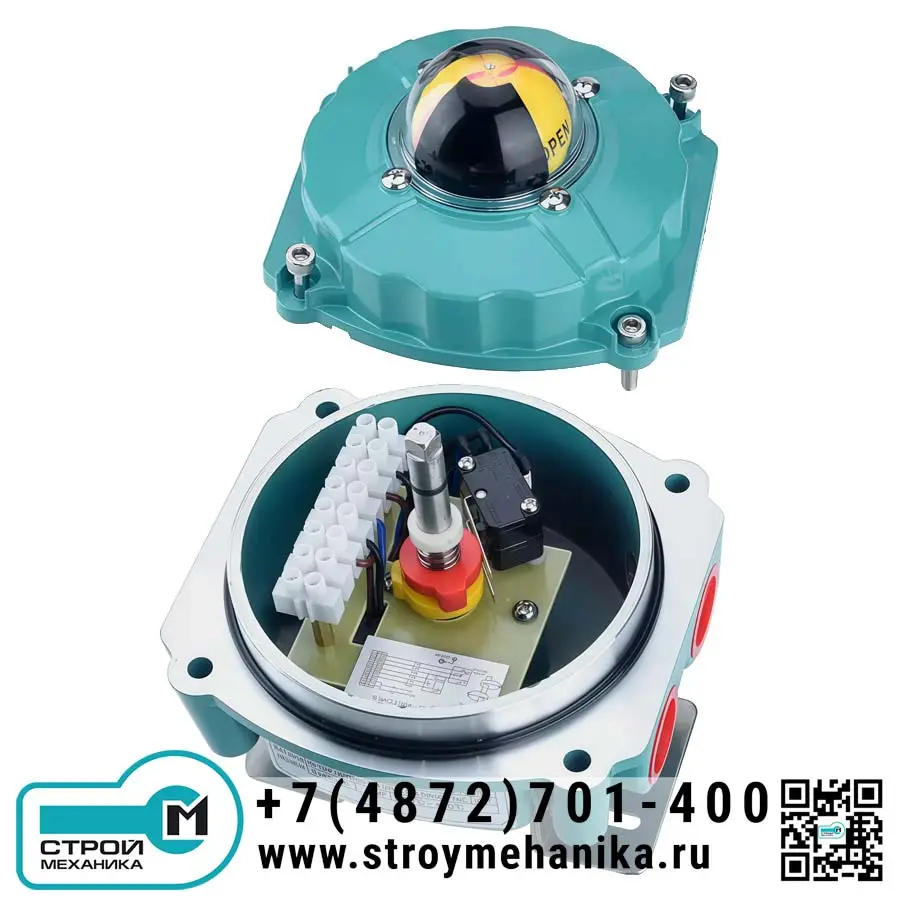

Ключевой особенностью ITS300 является запатентованная система настройки «Quick-Set» на основе пружинной шлицевой кулачковой муфты. Она позволяет быстро и точно установить положение индикации (OPEN/CLOSE) без использования каких-либо инструментов. После первоначальной настройки положение фиксируется, исключая риск самопроизвольного сдвига. Для визуального контроля на расстоянии предусмотрен механический указатель положения с цветовой индикацией: красный сигнализирует о закрытом состоянии, желтый (или зеленый в опциональной версии) - об открытом. Коммутацию обеспечивают два встроенных механических микровыключателя (SPDT), а для бесконтактного контроля в качестве опции могут быть установлены индуктивные приближения.

Принцип работы.
Блок концевых выключателей ITS300 устанавливается непосредственно на вал клапана или приводного механизма и механически с ним соединяется. При вращении вала клапана (на 90°) поворачивается и вал изделия. Это вращение передается на внутренний кулачковый механизм («Quick-Set»).

В зависимости от угла поворота, кулачок воздействует на толкатели механических концевых выключателей, замыкая или размыкая их контакты. Эти изменения состояния (например, «нормально открытый» / «нормально закрытый») передаются в систему управления (ПЛК, АСУ ТП, пульт диспетчеризации), формируя дискретный сигнал о текущем положении «Открыто» или «Закрыто». Параллельно с этим поворотный механизм приводит в действие внешний визуальный индикатор, меняя его цветовую метку.

В опциональных комплектациях устройство может быть оснащено дополнительными выключателями, потенциометром для передачи аналогового сигнала о промежуточном положении клапана или блоком преобразования тока (4-20 мА), что позволяет не только контролировать крайние положения, но и точно отслеживать степень открытия в режиме реального времени.

Преимущества:

• Взрывозащита и надежность. Соответствие стандарту Ex d IIС T6 и степень защиты IP67 обеспечивают безопасную и бесперебойную работу в самых суровых промышленных условиях, включая зоны с постоянной или потенциальной взрывоопасной атмосферой.
• Прочная конструкция. Литой алюминиевый корпус с порошковым покрытием, нержавеющий вал и кронштейн гарантируют высокую устойчивость к коррозии, ударам, вибрации и широкому температурному диапазону от -20°C до +80°C.
• Удобство монтажа и настройки. Система «Quick-Set» позволяет произвести быструю и точную настройку положений срабатывания без инструментов и без последующего сбоя регулировок. Два независимых кабельных ввода (M20 или NPT 3/4″) облегчают подключение.
• Функциональность и универсальность. Наличие двух встроенных механических микровыключателей и возможность установки до 4-х бесконтактных датчиков приближения. Совместимость со стандартом NAMUR для простой интеграции. Доступны опции с аналоговым выходом (4-20 мА) и потенциометром.
• Превосходная читаемость и обслуживание. Яркий механический указатель положения с цветовым кодированием обеспечивает четкую визуальную идентификацию состояния клапана даже с большого расстояния.

Блоки концевых выключателей ITS300 важны для обеспечения безопасности и автоматизации на объектах, где необходим точный контроль состояния трубопроводной арматуры:

• Нефтегазовая отрасль (буровые установки, НПЗ, магистральные трубопроводы, хранилища).
• Химическая и нефтехимическая промышленность.
• Производство и транспортировка сжиженных газов (СПГ, СУГ).
• Фармацевтическое и лакокрасочное производство.
• Энергетика (котельные, ТЭЦ).
• Водоподготовка и очистка сточных вод во взрывоопасных зонах.
• Любые технологические процессы с применением пневматических приводов в средах, содержащих горючие газы, пары или пыль.
