Блок концевых выключателей ITS100

Позиционный указатель и концевой выключатель ITS100 представляет собой компактный и надежный прибор для дистанционного контроля и визуального определения положения запорной или регулирующей арматуры (задвижек, кранов, дисковых затворов) с углом поворота 90°. Оборудование монтируется непосредственно на привод или вал клапана и преобразует его механическое вращение в четкий визуальный сигнал и электрические команды для системы управления. Корпус устройства выполнен из литого под давлением алюминиевого сплава с износостойким полиэстер-порошковым покрытием, что обеспечивает исключительную защиту от коррозии и механических повреждений. Благодаря степени защиты оболочки IP67, прибор является пыленепроницаемым и выдерживает продолжительное погружение в воду, что позволяет эксплуатировать его в самых суровых погодных условиях и на открытых площадках.

Конструкция прибора унифицирована в соответствии с международными стандартами NAMUR и ISO 5211, что гарантирует простоту и надежность монтажа на подавляющее большинство современных приводов без необходимости использования переходных пластин или сложного инструмента. Внутри герметичного корпуса расположены два независимых механических микровыключателя, которые можно гибко настраивать на срабатывание в определенных положениях вала (например, «открыто» / «закрыто») с помощью системы на пружинно-шлицевых кулачках. Эта система позволяет выполнить первоначальную настройку один раз без использования инструментов, после чего настройки не сбиваются при вибрациях или длительной эксплуатации.

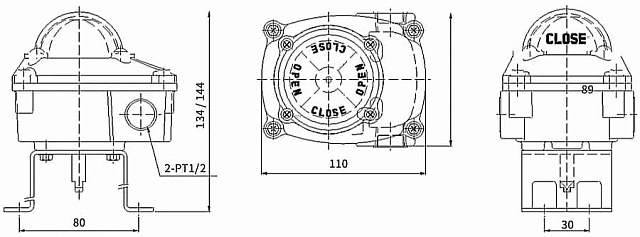

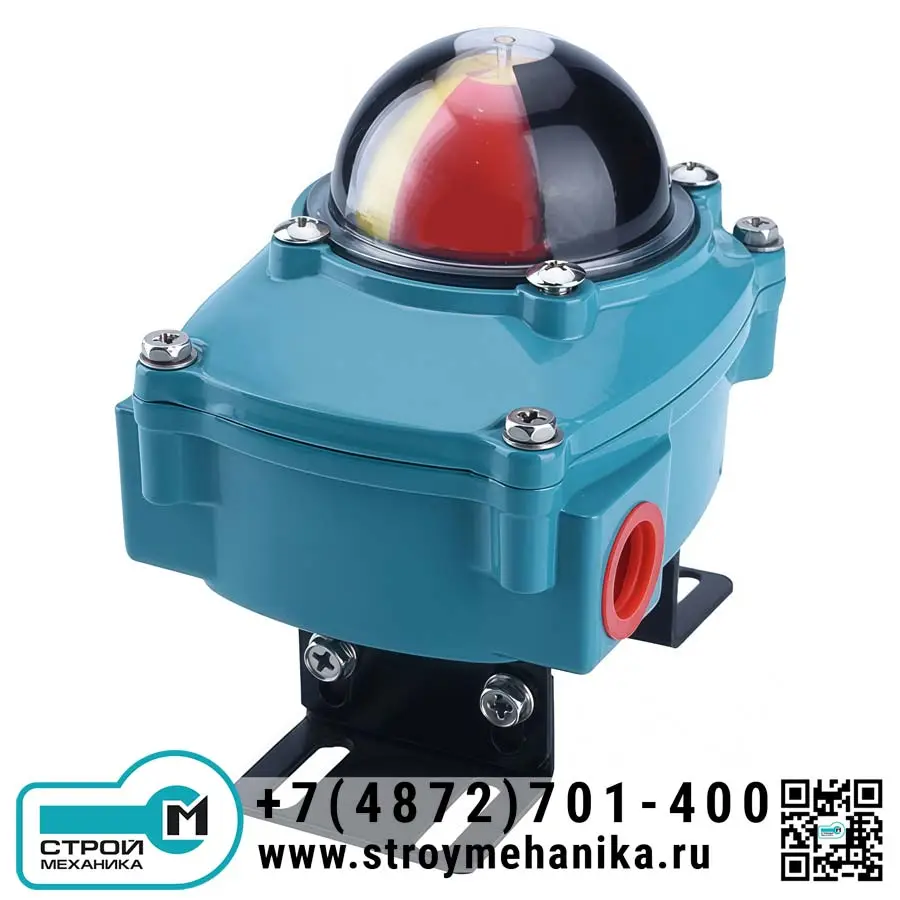

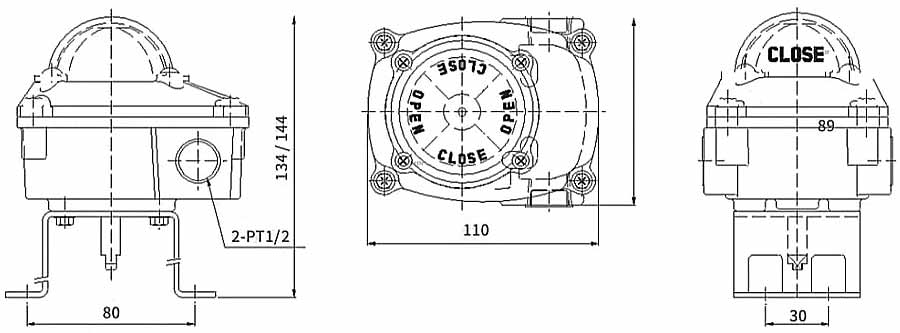

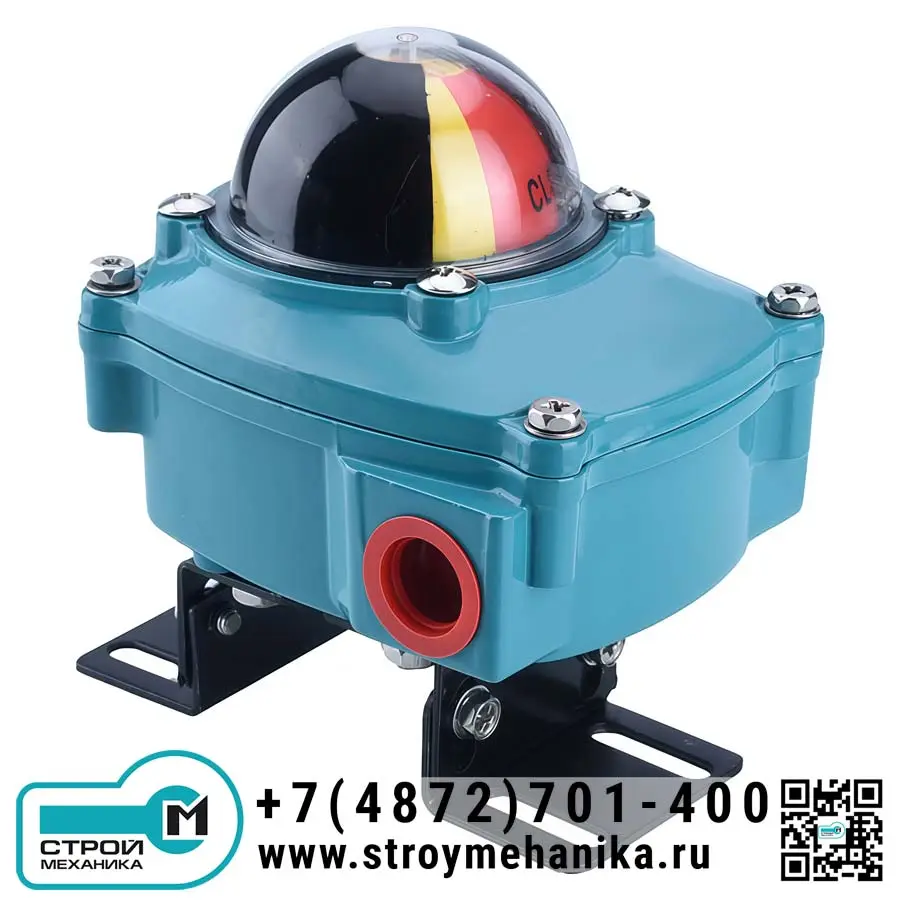

В качестве опции механические микровыключатели могут быть заменены или дополнены бесконтактными индуктивными датчиками приближения, что значительно повышает надежность и срок службы системы в условиях высоких нагрузок коммутации или в взрывоопасных зонах. Наружный визуальный индикатор с двухцветным (красный/желтый) флажком, видимым со всех сторон, обеспечивает мгновенное определение состояния арматуры оператором с большого расстояния. Устройство оснащено двумя кабельными вводами M20 (NPT 1/2″) для удобства подвода проводки и клеммной колодкой на 8 точек.

Преимущества:

• Высокая надежность и долговечность. Алюминиевый литой корпус с покрытием и все внутренние компоненты из нержавеющей стали и бронзы обеспечивают превосходную коррозионную стойкость и механическую прочность, рассчитаны на многолетнюю работу в условиях цеха, улицы или агрессивной атмосферы.
• Универсальность и простота монтажа. Соответствие стандартам NAMUR и ISO 5211 делает устройство совместимым с 95% приводов на рынке. Наличие регулируемого кронштейна из нержавеющей стали позволяет компенсировать небольшие несоответствия в размерах. Два кабельных ввода облегчают подводку силовых и сигнальных кабелей.
• Превосходная защита и наглядность. Степень защиты IP67 гарантирует бесперебойную работу под дождем, снегом и даже при кратковременном затоплении. Большой двухцветный флажок-индикатор обеспечивает однозначное визуальное определение положения клапана с расстояния в несколько десятков метров, что повышает безопасность эксплуатации.
• Гибкость конфигурации. Возможность установки как надежных механических микровыключателей, так и бесконтактных индуктивных датчиков, позволяет оптимально адаптировать прибор под конкретные задачи - от обычных коммутационных нагрузок до работы во взрывоопасных зонах или системах с высоким числом циклов срабатывания.

Позиционный указатель ITS100 нашел широкое применение в отраслях, где требуется надежный контроль состояния запорно-регулирующей арматуры:

• Нефтегазовая промышленность и нефтехимия. На магистральных трубопроводах, установках подготовки и переработки, резервуарных парках.
• Водоподготовка и водоотведение. На насосных станциях, очистных сооружениях, станциях фильтрации и дозирования реагентов.
• Энергетика. На тепловых и атомных электростанциях в системах технологического водоснабжения, пара и конденсата.
• Судостроение и морская техника. В системах балласта, топливоподачи и общего судового хозяйства благодаря высокой стойкости к соленой воде.
• Общепромышленное применение. В системах вентиляции и кондиционирования (на противопожарных клапанах), на производствах пищевой, фармацевтической, целлюлозно-бумажной промышленности.

Принцип работы.

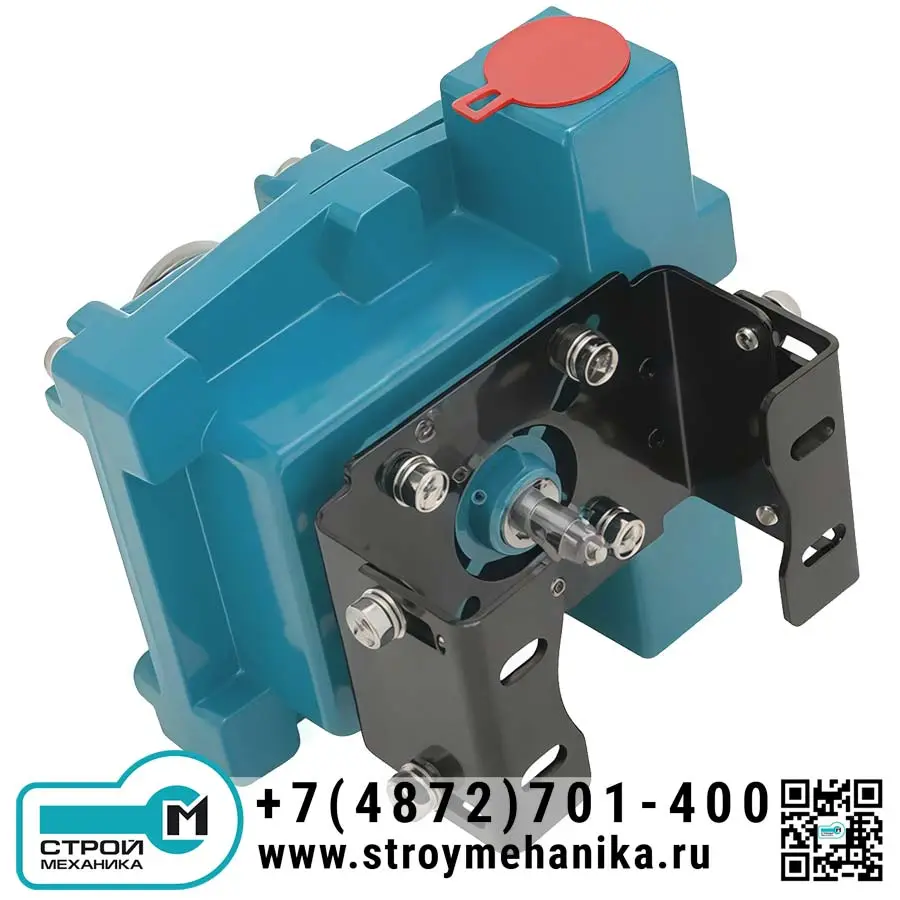

Устройство монтируется на привод или непосредственно на квадрат вала клапана с помощью стандартного кронштейна. При вращении вала привода (на 90°) через соединение «вал-муфта» вращается главный шлицевой вал устройства. На этом валу жестко закрепены два настраиваемых кулачка (из поликарбоната).

Настройка.
Каждый кулачок с помощью системы «Quick-Set» независимо устанавливается в такое положение, чтобы в нужный момент поворота вала (например, при полном открытии или закрытии клапана) он нажал на рычаг соответствующего механического микровыключателя. При использовании индуктивных датчиков кулачки воздействуют на металлические мишени, которые, в свою очередь, инициируют сигнал в датчике.

Работа.
При достижении клапаном заданного положения кулачок активирует микровыключатель. Это приводит к переключению его контактов (SPDT — один общий, один нормально закрытый, один нормально открытый), что отправляет электрический сигнал в систему управления (ПЛК, релейную панель). Одновременно с этим, через механическую связь с валом, поворачивается и внешний двухцветный индикатор-флажок. Например, при закрытии клапана индикатор показывает красную сторону, а соответствующий концевой выключатель замыкает цепь сигнала «ЗАКРЫТО». Таким образом, система получает как электрическое подтверждение положения, так и оператор имеет его визуальную индикацию непосредственно на арматуре.
