Блок концевых выключателей APL-510N

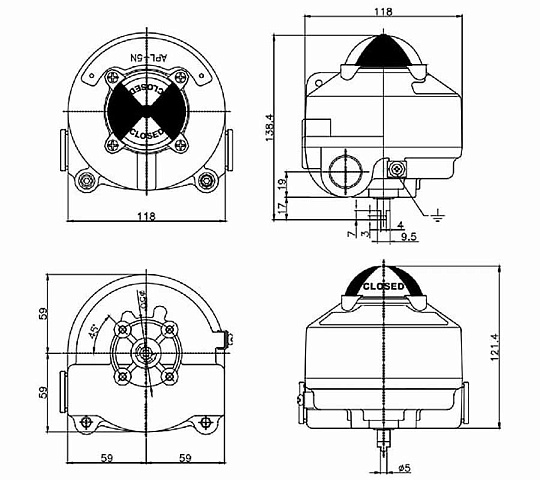

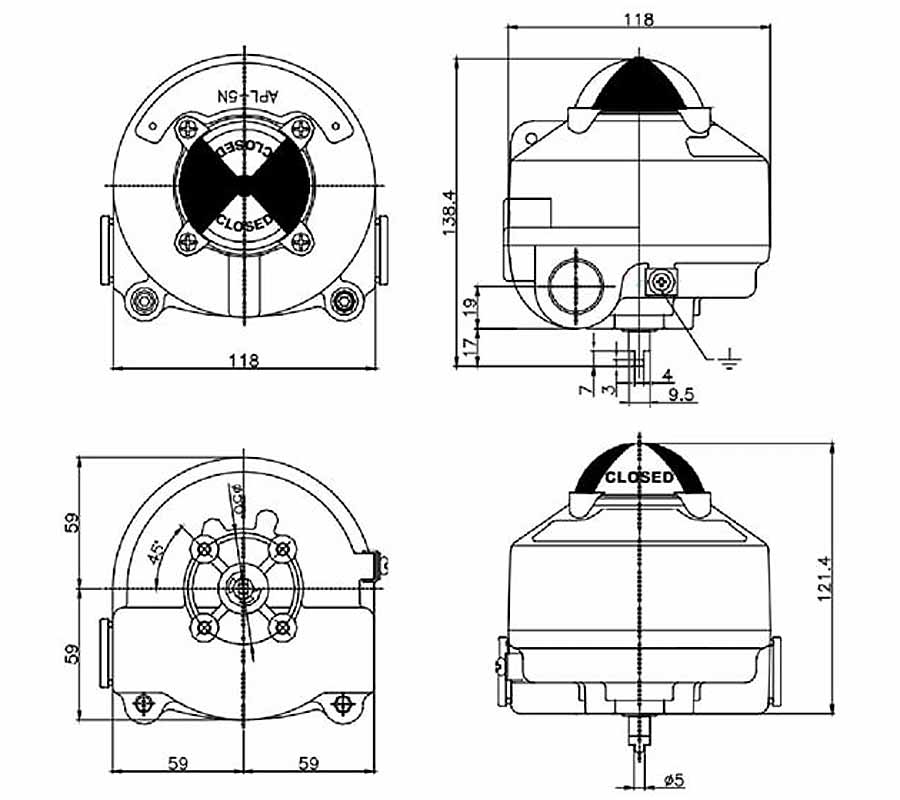

Блок концевых выключателей APL-510N – спроектирован для точного и надёжного мониторинга положения запорной и регулирующей арматуры, оснащённой пневматическими приводами, во взрывоопасных и сложных производственных условиях. Устройство обеспечивает дистанционное определение и индикацию крайних положений «открыто» и «закрыто», а также промежуточных позиций, выступая критически важным элементом в системах автоматизированного управления технологическими процессами (АСУ ТП) на предприятиях нефтегазовой, химической, энергетической и других отраслей промышленности.

Корпус изделия изготовлен методом литья из алюминиевого сплава с последующим нанесением прочного порошкового покрытия, что гарантирует исключительную механическую прочность, стойкость к коррозии и долговечность даже при агрессивных атмосферных воздействиях. Компактная и целостная конструкция соответствует стандарту NAMUR, что обеспечивает простую и универсальную установку на приводы различных производителей. Степень защиты оболочки IP67 делает изделие полностью пыленепроницаемым и защищённым от кратковременного погружения в воду, а взрывозащищённое исполнение по стандартам ATEX (Ex d IIC T6) позволяет безопасно эксплуатировать её в зонах с присутствием горючих газов, паров и пыли.

В базовой комплектации устройство оснащено двумя независимыми механическими микровыключателями (SPDT), которые коммутируют сигнальные цепи при достижении приводом заданных положений. Для повышения надёжности и быстродействия доступна опция установки бесконтактных индуктивных датчиков приближения. Удобная система регулировки кулачкового механизма с пружинной нагрузкой и шлицевым соединением позволяет производить точную настройку момента срабатывания без использования специального инструмента, а фиксация настроек исключает их самопроизвольное изменение в процессе вибрации. Вращающийся шток выполнен из нержавеющей стали, а для монтажа предлагается кронштейн из нержавеющей или углеродистой стали.

Преимущества:

• Надёжная взрывозащита. Соответствие строгим стандартам ATEX (Ex d IIC T6) обеспечивает безопасную эксплуатацию в самых суровых промышленных условиях с присутствием взрывоопасных газов и пыли.
• Высокая степень защиты. Класс оболочки IP67 гарантирует полную защиту от проникновения пыли и воды при временном погружении на глубину до 1 метра, что критически важно для работы на открытых площадках или в цехах с высокой влажностью.
• Прочная и долговечная конструкция. Литой алюминиевый корпус с порошковым покрытием и шток из нержавеющей стали обеспечивают выдающуюся стойкость к механическим повреждениям, коррозии и агрессивным средам.
• Простой монтаж и настройка. Конструкция, соответствующая стандарту NAMUR, и регулируемый кронштейн упрощают установку на большинство приводов. Пружинно-шлицевая система кулачков позволяет производить точную настройку без инструмента, а самоблокирующиеся болты исключают их потерю.
• Гибкость конфигурации. Возможность выбора между механическими и бесконтактными выключателями, установка дополнительных датчиков, потенциометра или блока аналогового выхода (4-20 мА) делает устройство универсальным решением для задач любой сложности.
• Удобное обслуживание. Яркий визуальный индикатор положения, дублированные кабельные вводы и удобная клеммная колодка облегчают монтаж, диагностику и техобслуживание в полевых условиях.

Блок концевых выключателей APL-510N предназначена для интеграции в системы управления технологическими процессами, где требуется точный и безотказный контроль положения арматуры во взрывоопасных зонах.

Основные области применения включают:

• Нефтегазовая отрасль. Магистральные трубопроводы, нефтеперерабатывающие и газоперерабатывающие заводы, буровые установки, хранилища.
• Химическая и нефтехимическая промышленность. Производственные цеха, линии розлива, системы подачи реагентов.
• Энергетика. ТЭЦ, АЭС, ГЭС, системы водоподготовки и трубопроводы пара.
• Водоочистка и водоснабжение. Крупные станции очистки и распределения воды, где требуется высокая надёжность оборудования.
• Судостроение и морские платформы. Системы, работающие в условиях повышенной влажности и солёной атмосферы.

Принцип работы.
Блок концевых выключателей APL-510N устанавливается непосредственно на вал пневматического привода через стандартный кронштейн NAMUR. Вращательное движение вала привода передается на внутренний шток. На штоке закреплены регулируемые кулачки, положение которых настраивается в соответствии с необходимыми углами срабатывания для положений «открыто» и «закрыто».

При повороте вала кулачки поочерёдно воздействуют на исполнительные элементы – механические микровыключатели или бесконтактные датчики. Механический выключатель физически замыкает или размыкает контакты своей группы (SPDT), формируя дискретный электрический сигнал для системы управления. Бесконтактный датчик срабатывает при приближении металлического флажка кулачка, создавая аналогичный сигнал без механического контакта, что повышает ресурс и быстродействие.

Эти сигналы передаются на программируемый логический контроллер (ПЛК) или в диспетчерскую, информируя оператора о текущем состоянии арматуры и позволяя автоматизировать последовательности технологических операций. Параллельно с этим срабатывает яркий механический указатель на крышке коробки, визуально отображая положение (например, красный – закрыто, жёлтый – открыто) для персонала, находящегося непосредственно у оборудования.
