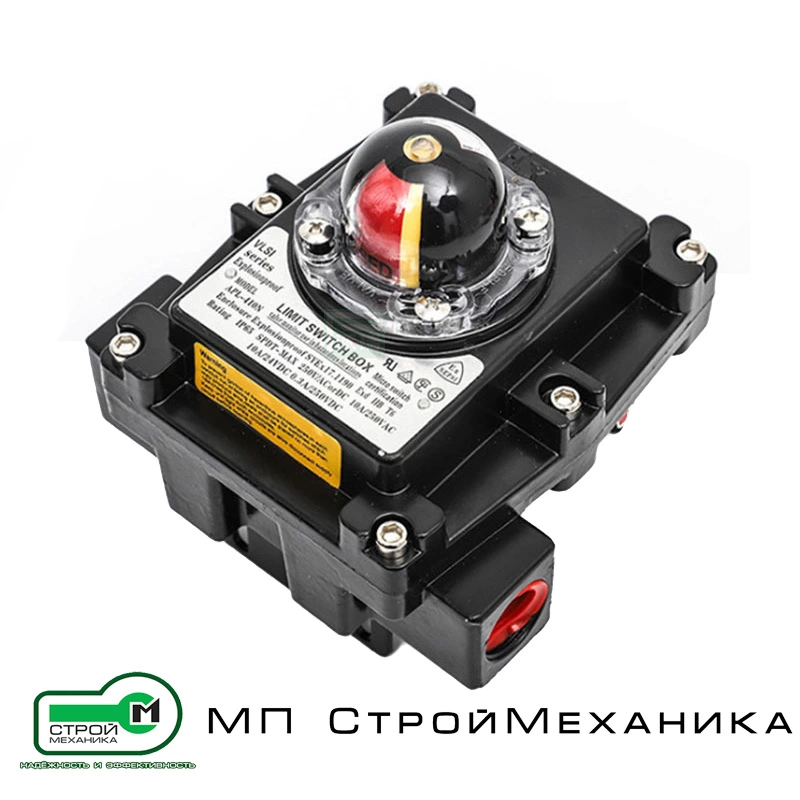

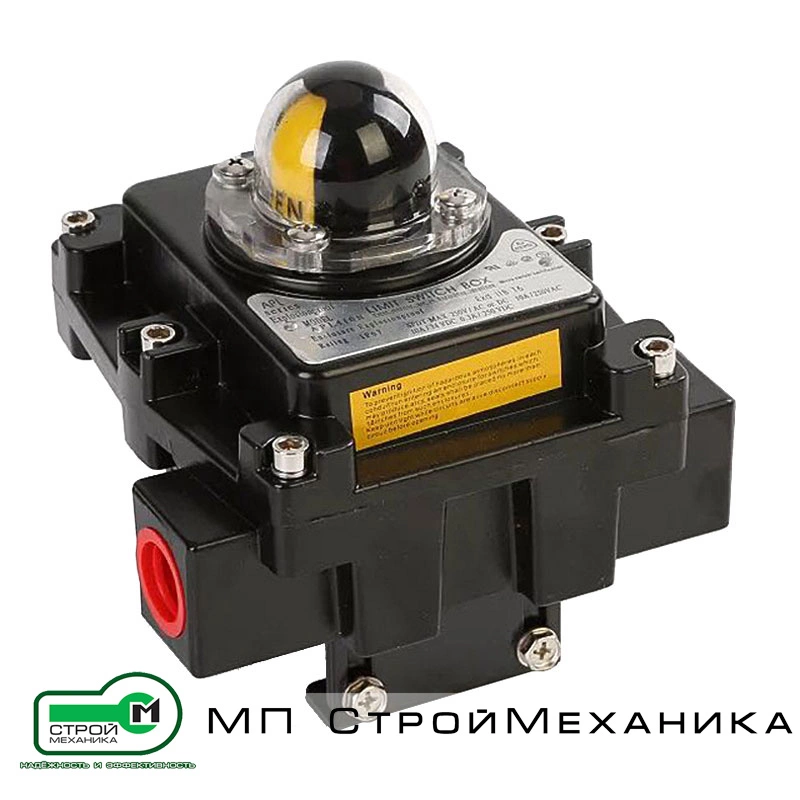

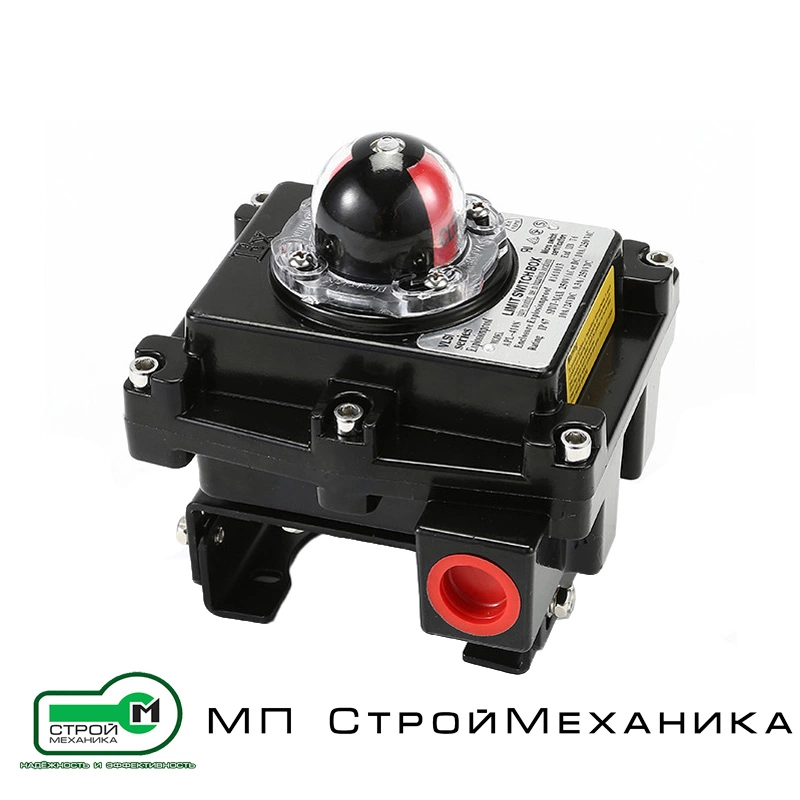

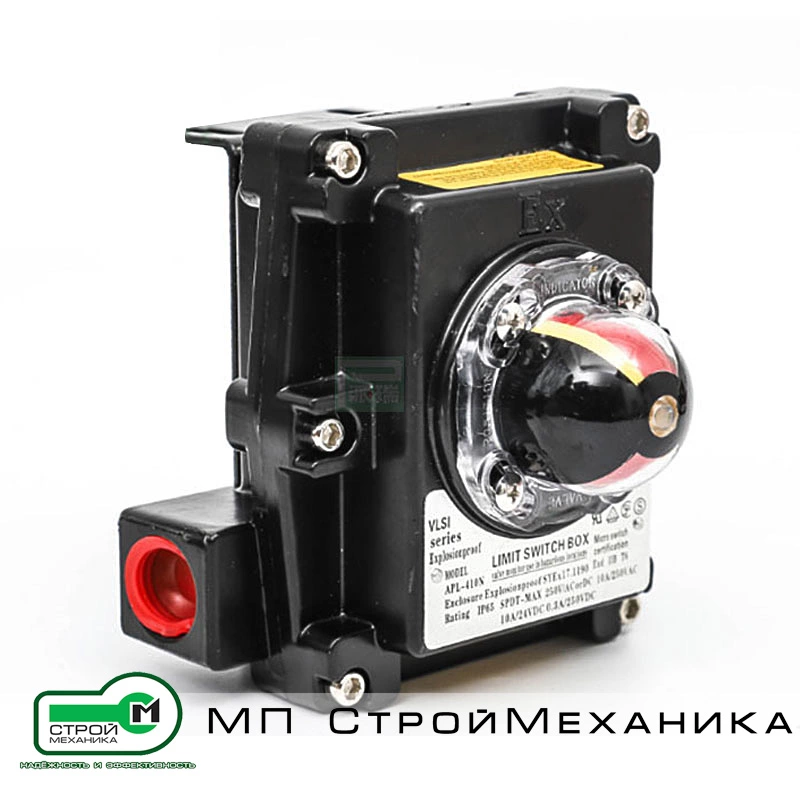

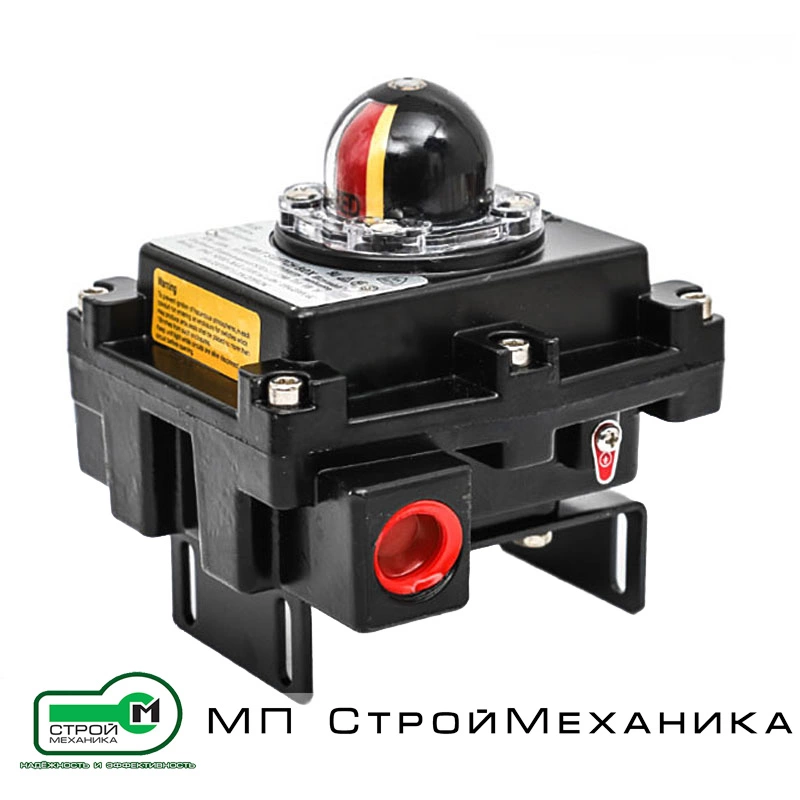

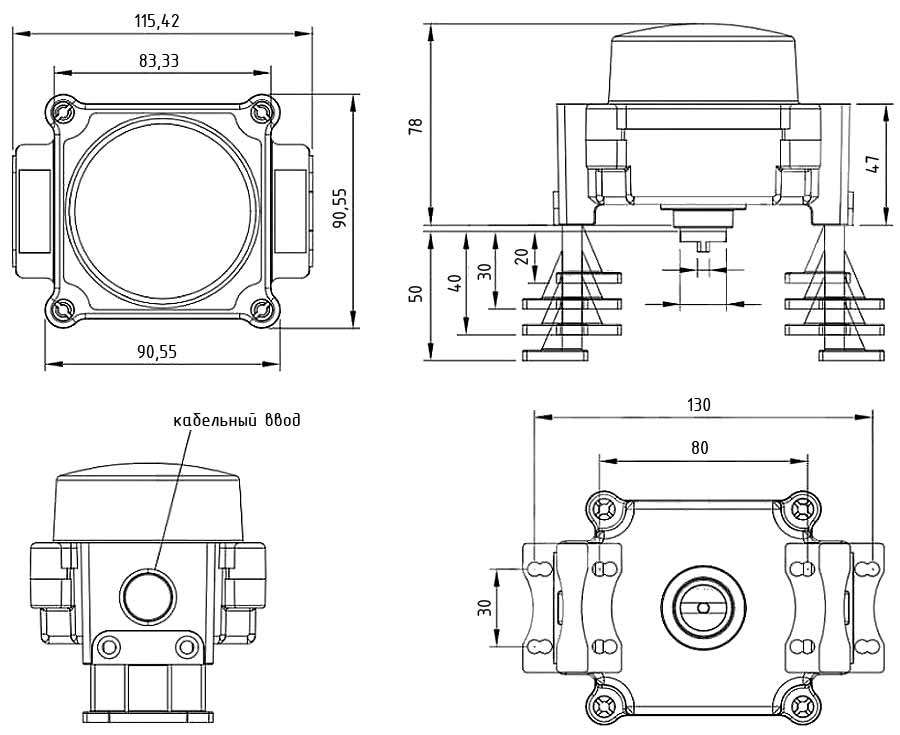

Блок концевых выключателей APL-410N

Блок концевых выключателей представляет собой компактное и надежное устройство для получения механической обратной связи о положении запорной или регулирующей арматуры. Конструкция разработана специально для монтажа на пневматические приводы и является ключевым элементом в системах автоматизации технологических процессов, позволяя дистанционно контролировать состояние клапана («открыто» или «закрыто»). Корпус изделия изготовлен методом литья под давлением из алюминиевого сплава с последующим нанесением прочного полиэфирного порошкового покрытия, что обеспечивает исключительную стойкость к коррозии и механическим воздействиям. Для гарантированной защиты в сложных условиях эксплуатации узел уплотнен по периметру кольцом из NBR, что соответствует степени защиты IP67.

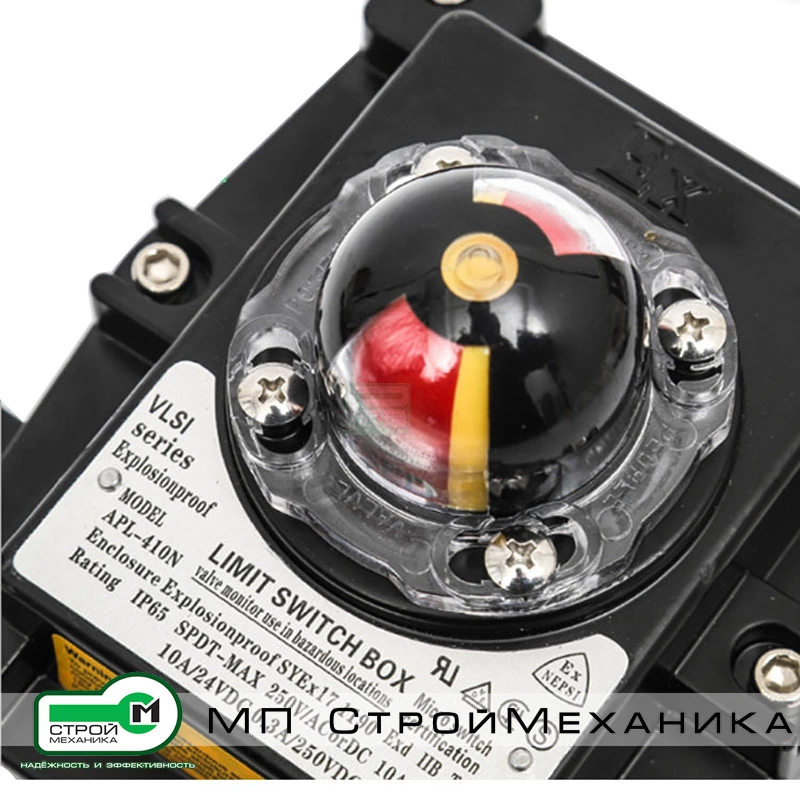

Вращательное движение вала привода через крепежный кронштейн передается на внутренний вал из нержавеющей стали, который управляет механическими микровыключателями (концевиками) через систему кулачков из поликарбоната. Стандартная комплектация включает два независимых механических переключателя (SPDT). На лицевой стороне устройства расположен визуальный указатель положения с цветовой индикацией: красный сегмент соответствует положению «закрыто», а желтый — «открыто». Благодаря универсальному монтажному кронштейну, соответствующему международным стандартам ISO 5211 и NAMUR, установка блока концевых выключателей на привод выполняется быстро и без доработок.

Конструкция предусматривает широкие возможности модернизации и адаптации под конкретные задачи. Пользователь может заказать устройство с увеличенным количеством переключателей (до 4 механических или индуктивных бесконтактных датчиков), а также дополнительно оснастить его потенциометром для точного отслеживания угла поворота или блоком преобразования сигнала в аналоговый токовый выход 4-20 мА. Наличие двух кабельных вводов (стандартно M20 или NPT 3/4") облегчает подводку проводки. Таким образом, блок концевых выключателей APL-410N является гибким, долговечным и универсальным решением для интеграции в системы управления водо-, газо- и нефтепроводами, системами вентиляции, химическими и другими технологическими установками.

Преимущества:

• Высокая надежность и долговечность. Прочный литой алюминиевый корпус с антикоррозионным покрытием и все ключевые внутренние компоненты из нержавеющей стали обеспечивают длительный срок службы даже в условиях агрессивных сред и на открытом воздухе.
• Универсальность монтажа и интеграции. Конструкция монтажного кронштейна, соответствующая международным стандартам ISO 5211 и NAMUR, позволяет устанавливать коробку на подавляющее большинство пневматических приводов без необходимости использования переходных пластин или доработок.
• Отличная защита от внешних воздействий. Степень защиты IP67 гарантирует полную защиту от пыли и временного погружения в воду, а опциональное исполнение IP68 обеспечивает работу при длительном погружении. Это делает устройство пригодным для использования в цехах, на открытых площадках и в зонах с высокой влажностью.
• Гибкость конфигурации. Пользователь может выбрать базовую версию с двумя механическими выключателями или заказать расширенную комплектацию с дополнительными датчиками, потенциометром для непрерывного контроля или аналоговым выходным сигналом 4-20 мА для интеграции в сложные системы АСУ ТП.
• Удобство подключения и настройки. Наличие двух штатных кабельных вводов и удобной клеммной колодки упрощает электромонтаж. Положение срабатывания механических концевиков легко настраивается регулировкой кулачков, а прозрачная крышка из поликарбоната позволяет визуально контролировать состояние индикатора без вскрытия корпуса.

Блок концевых выключателей APL-410N предназначены для использования в системах автоматизации, где требуется надежная и точная обратная связь о положении запорной, отсечной или регулирующей арматуры. Они широко применяются в следующих отраслях:

• Нефтегазовая и химическая промышленность: на трубопроводах для перекачки нефти, газа, химических реагентов.
• Водоснабжение и водоотведение: для управления задвижками, клапанами и затворами на насосных станциях и очистных сооружениях.
• Энергетика: в системах тепло- и водоснабжения тепловых электростанций и котельных.
• Пищевая и фармацевтическая промышленность: в гигиеничных технологических линиях, где часто используется пневмоавтоматика.
• Общепромышленное применение: в системах вентиляции и кондиционирования, на линиях подачи сжатого воздуха, в любых технологических установках с пневматическими приводами.

Принцип работы.
Принцип действия блока концевых выключателей основан на преобразовании углового перемещения вала привода в электрические сигналы. Устройство монтируется непосредственно на корпус пневматического привода таким образом, что его внутренний вал из нержавеющей стали соединяется с валом привода. Когда привод поворачивает клапан (например, на 90° для шарового крана), вращается и вал блока концевых выключателей.

На этом валу жестко закреплены один или несколько кулачков, выполненных из износостойкого поликарбоната. При вращении вала кулачки воздействуют на рычажки предустановленных механических микровыключателей. В определенных, заранее настроенных положениях (соответствующих состояниям «Клапан открыт» и «Клапан закрыт») кулачок нажимает на рычажок, вызывая переключение контактов внутри микровыключателя. Каждый такой выключатель имеет независимую группу контактов (SPDT – один общий, один нормально-замкнутый и один нормально-разомкнутый), что позволяет формировать как сигналы «сухого контакта» для релейных схем, так и более сложные логические комбинации для ПЛК.

Одновременно с валом поворачивается и визуальный указатель, цветные сектора которого (красный и желтый/зеленый) становятся видны в окне индикатора, предоставляя оператору на месте мгновенную информацию о положении арматуры. В опциональных версиях вместо механических выключателей или вместе с ними могут использоваться бесконтактные индуктивные датчики, а также потенциометр, сопротивление которого изменяется пропорционально углу поворота, обеспечивая аналоговый сигнал о текущем положении.
