Блок концевых выключателей APL-310N

Блок концевых выключателей APL-310N - это надежный и универсальный механический индикатор положения (сигнализатор) с интегрированными концевыми выключателями, предназначенный для точного визуального и электрического контроля состояния запорной и регулирующей арматуры (заслонок, шаровых кранов и т.д.). Устройство монтируется непосредственно на привод и через кулачковую систему, связанную с валом, передает информацию о положении «Открыто»/«Закрыто».

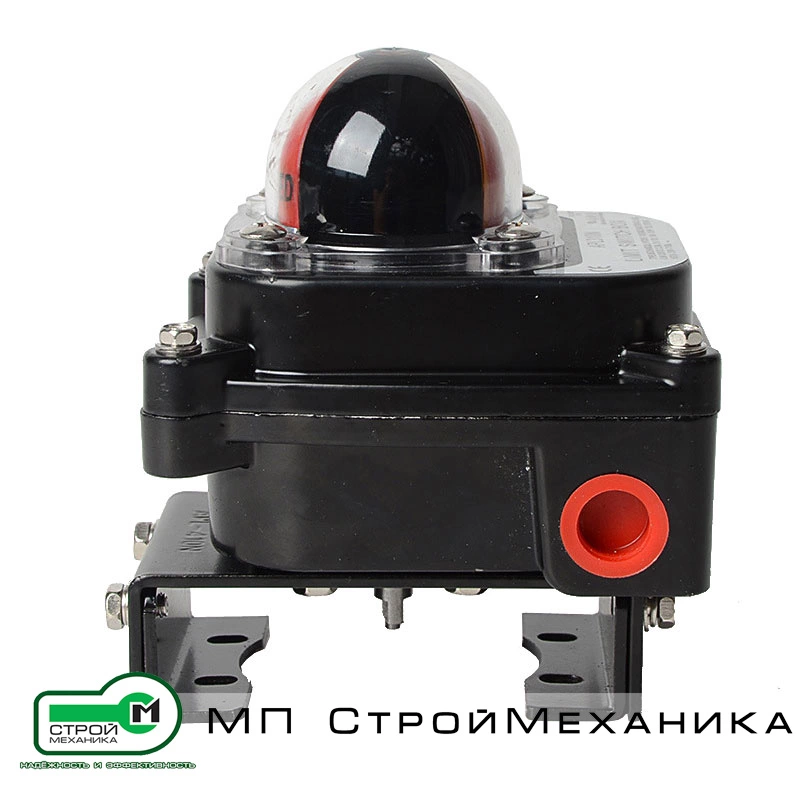

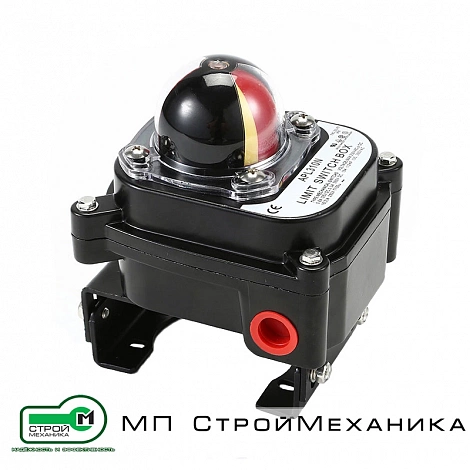

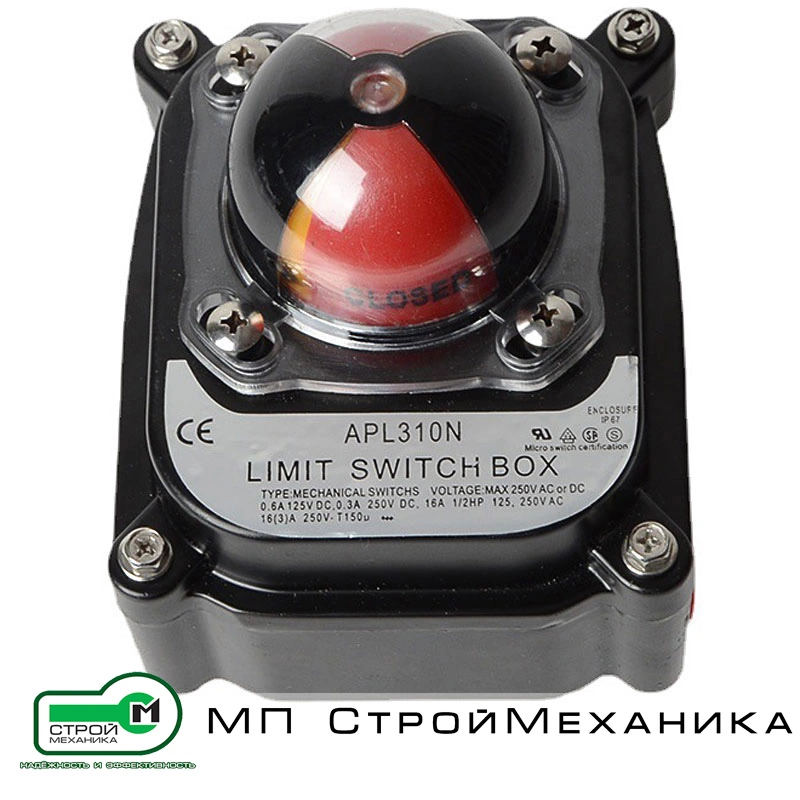

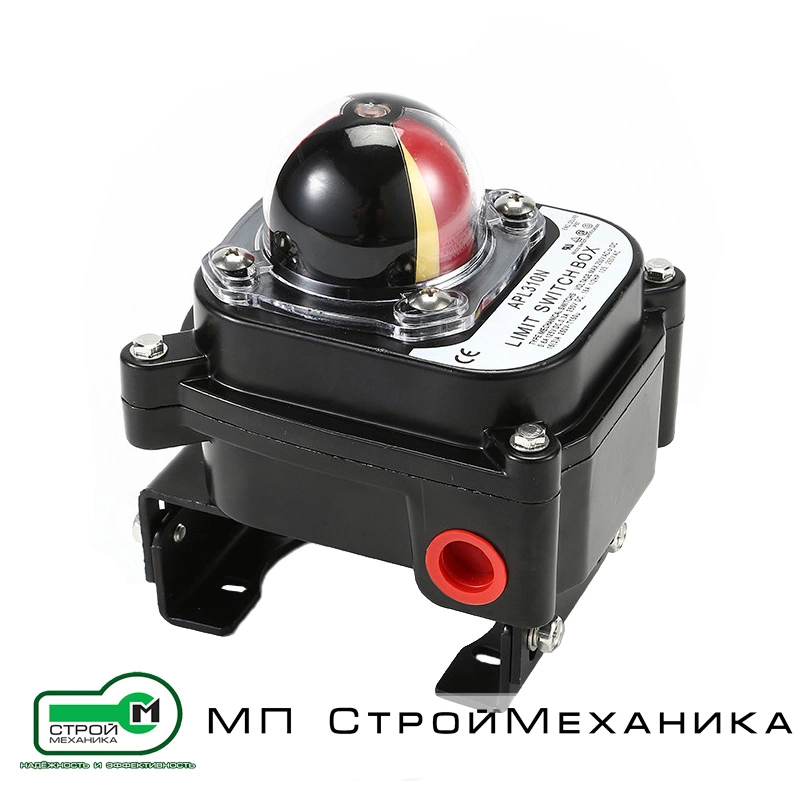

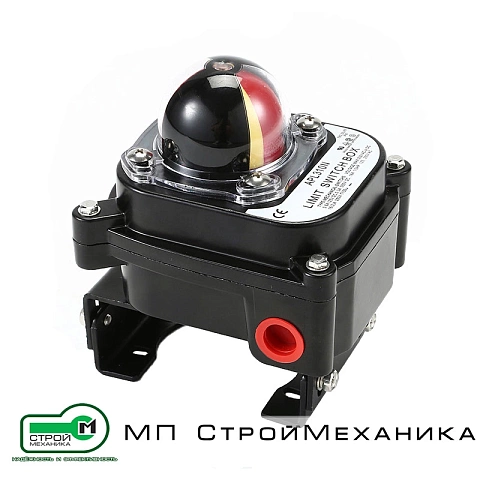

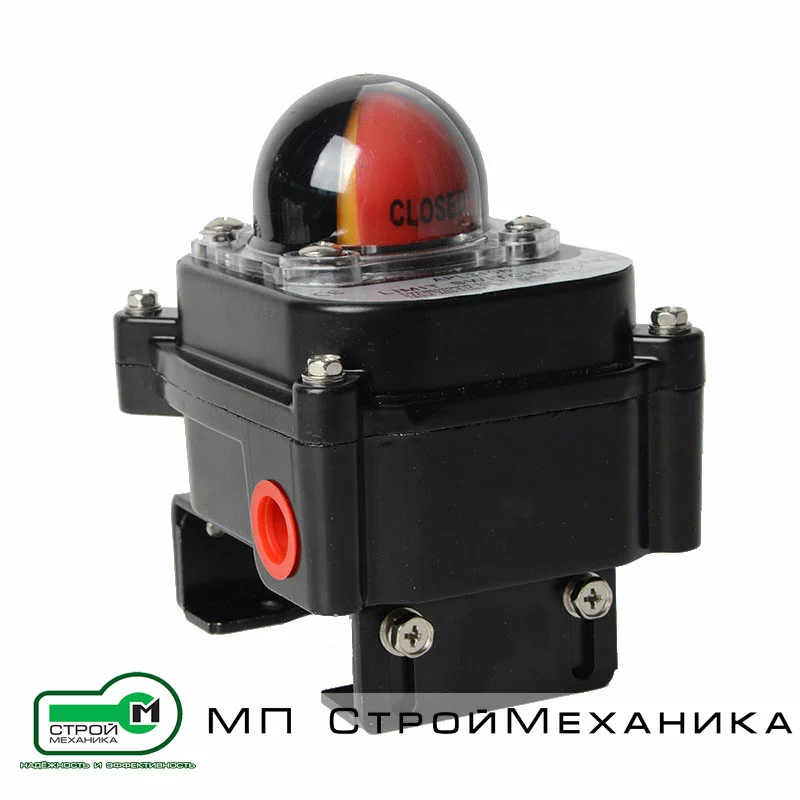

Индикатор положения APL-310N представляет собой компактный и чрезвычайно прочный прибор в корпусе из литого под давлением алюминиевого сплава с износостойким полиэстеровым порошковым покрытием, обеспечивающим высокую коррозионную стойкость. Ключевой особенностью является кулачковая система «Quick-Set» со шлицевым соединением, которая позволяет производить быструю калибровку и настройку микровыключателей без последующего сбоя установок. Четкий визуальный контроль обеспечивается через смотровое окно из поликарбоната с двухцветным индикатором (красный — закрыто, желтый — открыто).

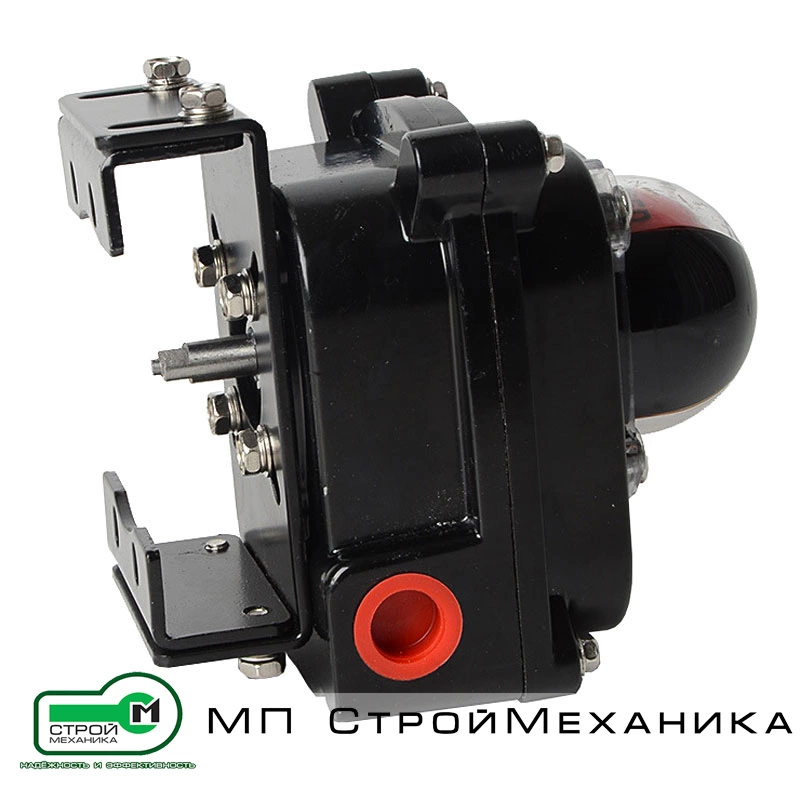

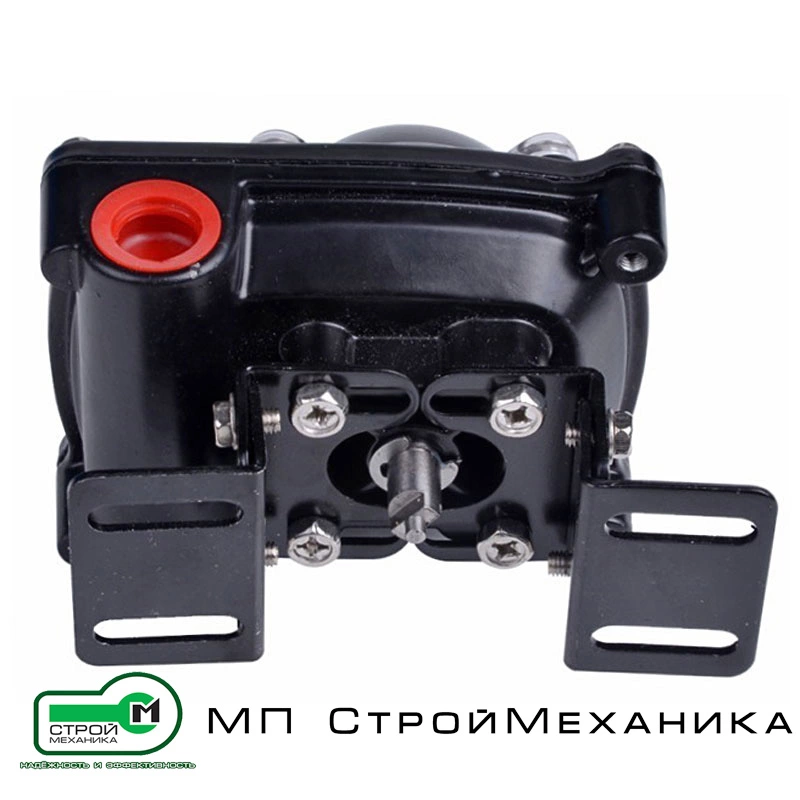

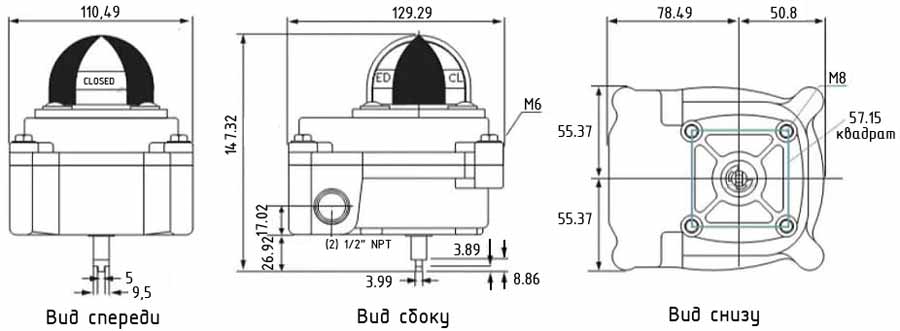

Конструкция предусматривает два кабельных ввода M20/NPT 1/2" и винтовые клеммы на 8 подключений, что упрощает монтаж и подключение. Вал и монтажный кронштейн соответствуют нормам NAMUR, обеспечивая совместимость с большинством приводов. В базовой комплектации установлены два механических микровыключателя (SPDT), с возможностью опциональной замены на бесконтактные датчики приближения (индуктивные).

Преимущества:

• Высокая надежность и долговечность. Алюминиевый корпус с защитой IP67 и все ключевые компоненты из нержавеющей стали и бронзы гарантируют бесперебойную работу в самых суровых промышленных условиях, включая воздействие влаги, пыли и агрессивных сред.
• Удобство монтажа и настройки. Конструкция с двумя кабельными вводами, клеммной колодкой и кронштейном стандарта NAMUR значительно ускоряет установку. Система «Quick-Set» позволяет настроить моменты срабатывания концевых выключателей за считанные секунды без использования инструментов, и настройки не сбиваются при вибрации.
• Универсальность и наглядность. Прибор поддерживает установку различных типов выключателей (механические, индуктивные) от разных производителей (Omron, Honeywell). Яркий двухцветный индикатор обеспечивает мгновенное визуальное определение положения арматуры с большого расстояния.

Блоки концевых выключателей APL-310N предназначены для интеграции в системы автоматизации технологических процессов (АСУ ТП) и диспетчеризации. Они широко используются для мониторинга положения арматуры в следующих отраслях:

• Водоснабжение и водоотведение. На насосных станциях, очистных сооружениях, магистральных трубопроводах.
• Нефтегазовая и химическая промышленность. На трубопроводной арматуре, технологических установках, где требуется точный контроль состояния задвижек и кранов.
• Энергетика. В системах тепло- и водоснабжения электростанций, котельных.
• Пищевая и фармацевтическая промышленность. В гигиеничных технологических линиях (при использовании кронштейна из нержавеющей стали).
• Общепромышленное применение. В любых системах вентиляции, кондиционирования, пневмотранспорта, где используется арматура с приводом.

Принцип работы.

Механическое преобразование и сигнализация.
Принцип действия индикатора APL-310N основан на прямом механическом преобразовании угла поворота вала привода в визуальный сигнал и электрическую коммутацию. Вал привода арматуры соединяется со шлицевым валом индикатора. При вращении (обычно на 90°) этот вал через систему кулачков приводит в действие два механических микровыключателя.

Функционирование системы «Quick-Set».
Каждый кулачок, отвечающий за срабатывание своего выключателя в положении «Открыто» или «Закрыто», установлен на пружинном шлицевом соединении. Для настройки оператор вручную поворачивает кулачок на нужный угол относительно вала, а пружина надежно фиксирует его в этом положении, предотвращая самопроизвольное проворачивание. Это обеспечивает точную установку момента коммутации.

Формирование выходных сигналов.
При достижении арматурой крайнего положения соответствующий кулачок нажимает на толкатель микровыключателя, изменяя состояние его контактов (SPDT — переключающий контакт). Это изменение используется для подачи сигнала в систему управления (ПЛК), включения/выключения сигнальных ламп на пульте или запуска/остановки сопутствующего оборудования. Одновременно с этим поворачивается и визуальный указатель под смотровым окном, показывая цветом текущее состояние арматуры.
