Шлицевые муфты серии XAA для винтовых конвейеров

Шлицевые муфты серии XAA – это надежные соединительные компоненты, предназначенные для передачи крутящего момента между приводным валом и рабочим органом в шнековых питателях и транспортерах. Эти изделия являются ключевым элементом привода, обеспечивающим механическую гибкость и компенсацию возможных несоосностей валов, возникающих в процессе эксплуатации из-за температурных деформаций, вибраций или длительной нагрузки.

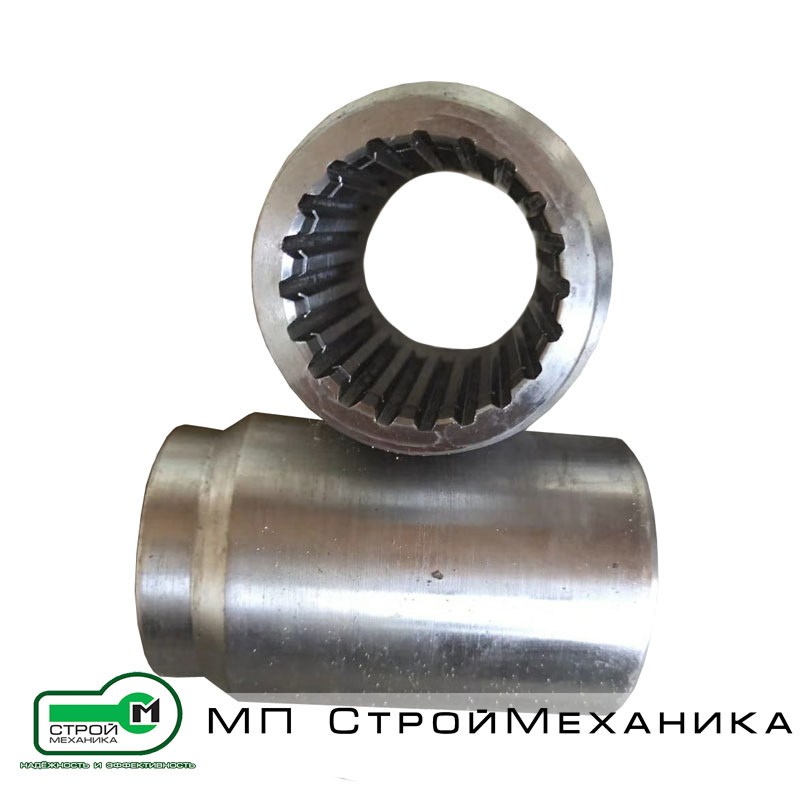

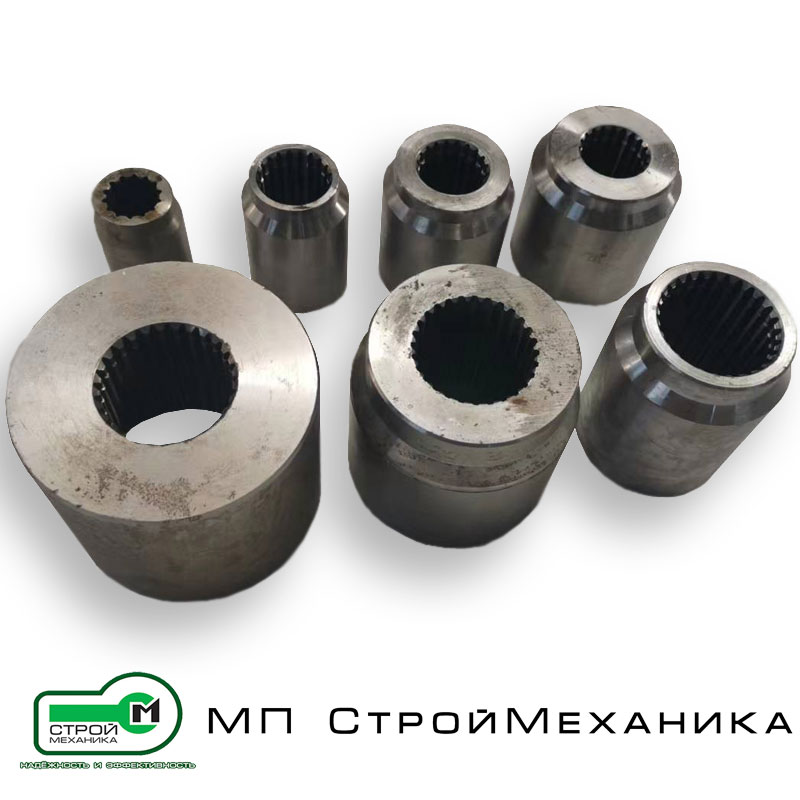

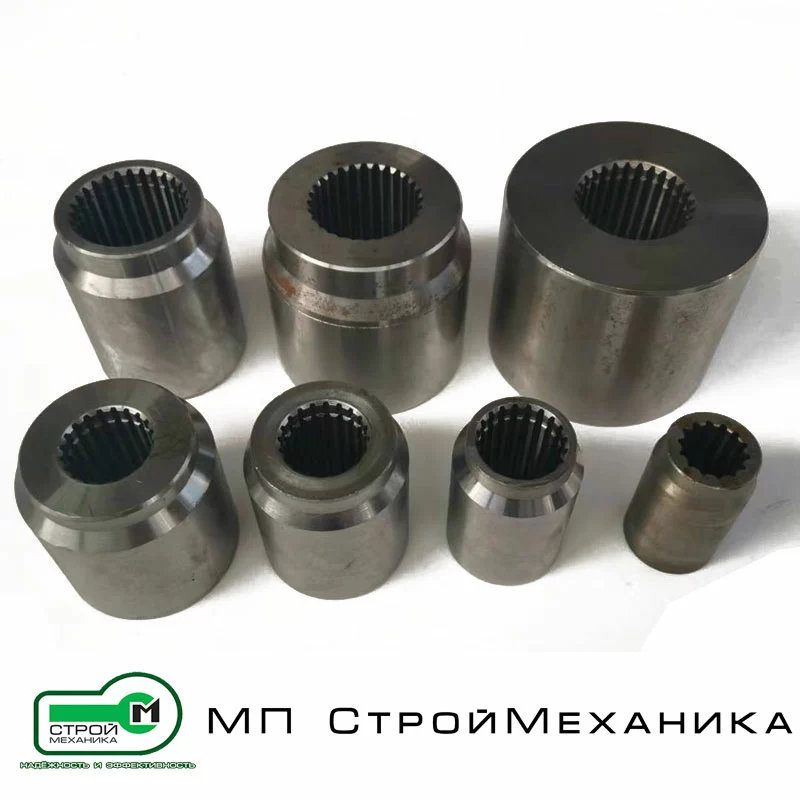

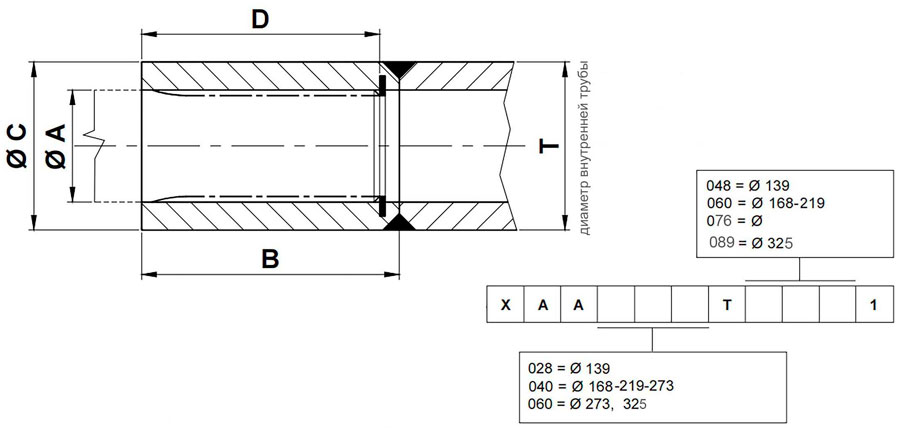

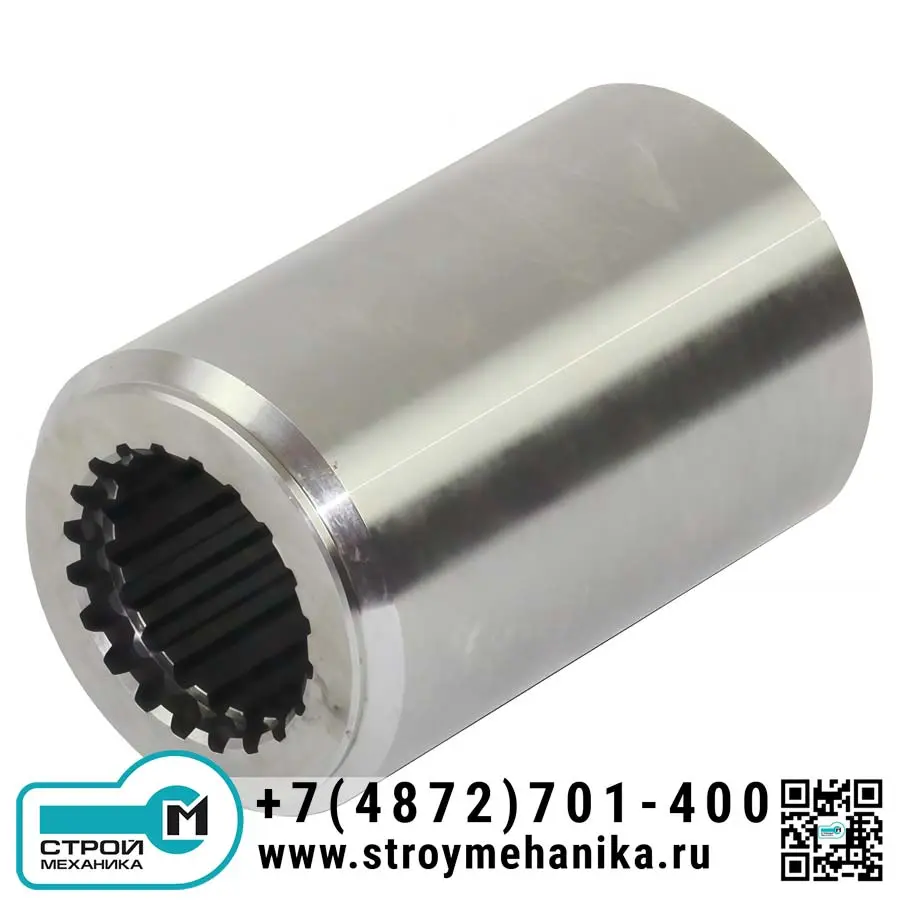

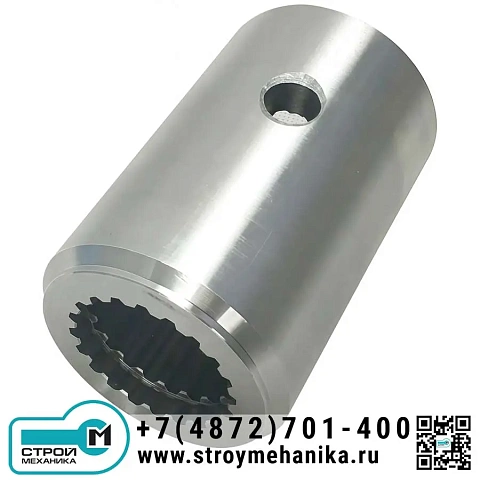

Конструктивно муфты представляют собой шлицевые втулки, которые привариваются к концам внутренней трубы шнека для последующего соединения с валом или между секциями винтовой спирали. Применение шлицевого соединения гарантирует не только эффективную передачу мощности, но и возможность осевого смещения, что критически важно для сборки и обслуживания модульных шнеков. Муфты изготавливаются из высокопрочных марок стали, что обеспечивает их долговечность и стойкость к ударным и переменным нагрузкам, характерным для процессов подачи и транспортировки бетонных смесей, сыпучих материалов и других промышленных сред.

Преимущества:

• Компенсация несоосностей. Механическая гибкость муфт позволяет эффективно компенсировать радиальное, угловое и осевое смещение валов, защищая подшипники и другие элементы привода от преждевременного износа.
• Снижение вибрации и нагрузок. Правильно подобранная муфта гасит ударные нагрузки и торсионные вибрации, возникающие при пуске, остановке или неравномерной работе шнека, что повышает общую плавность хода и снижает шум.
• Повышенная надежность и долговечность. Изготовленные из качественной стали и рассчитанные на высокие крутящие моменты, эти шлицевые соединения обеспечивают длительный срок службы даже в условиях интенсивной эксплуатации и воздействия абразивных сред.
• Упрощение монтажа и обслуживания. Конструкция шлицевой муфты облегчает процесс сборки и разборки шнекового узла, что сокращает время ремонтных работ и технического обслуживания.
• Совместимость с промышленным оборудованием. Полная адаптация под геометрию и посадочные размеры шнеков популярных диаметров (168, 193, 219, 273, 323 мм).

Шлицевые муфты серии XAA являются специализированными запчастями для винтовых конвейеров, используемых преимущественно в строительной и промышленной сферах:

• Шнековые питатели и транспортеры для подачи сыпучих и мелкодисперсных материалов.
• Промышленные шнеки диаметрами 168, 193, 219, 273 и 323 мм, используемые в составе смесительных, дозирующих и транспортирующих установок.

Принцип работы.

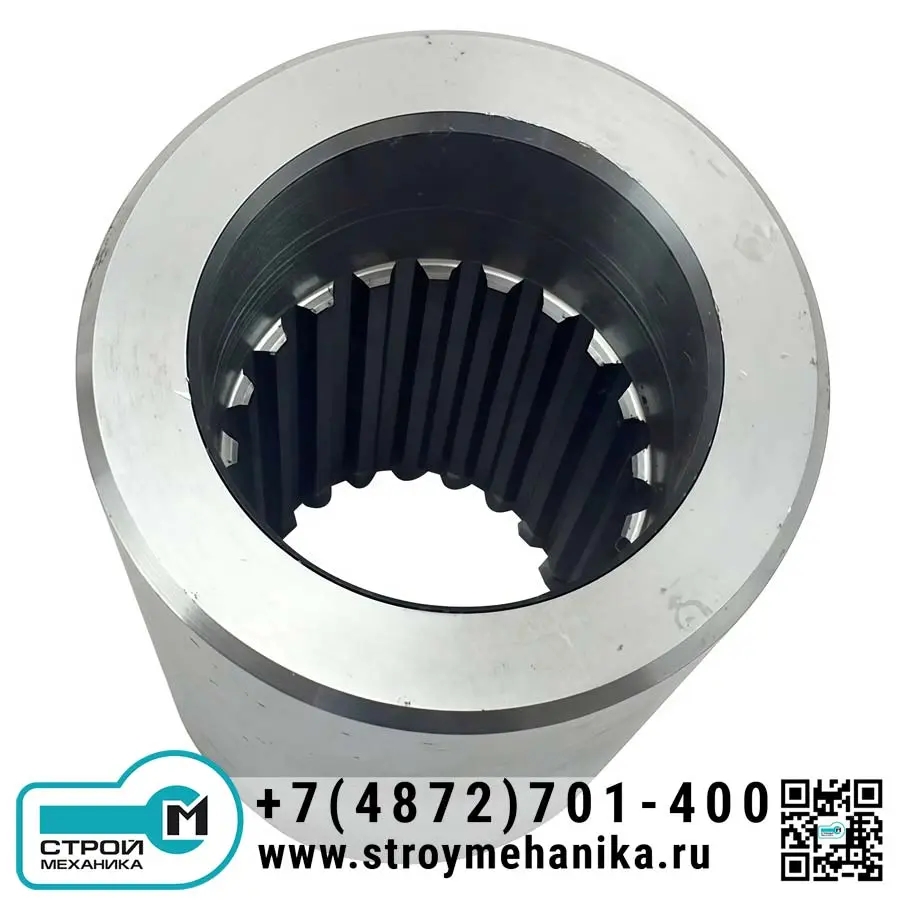

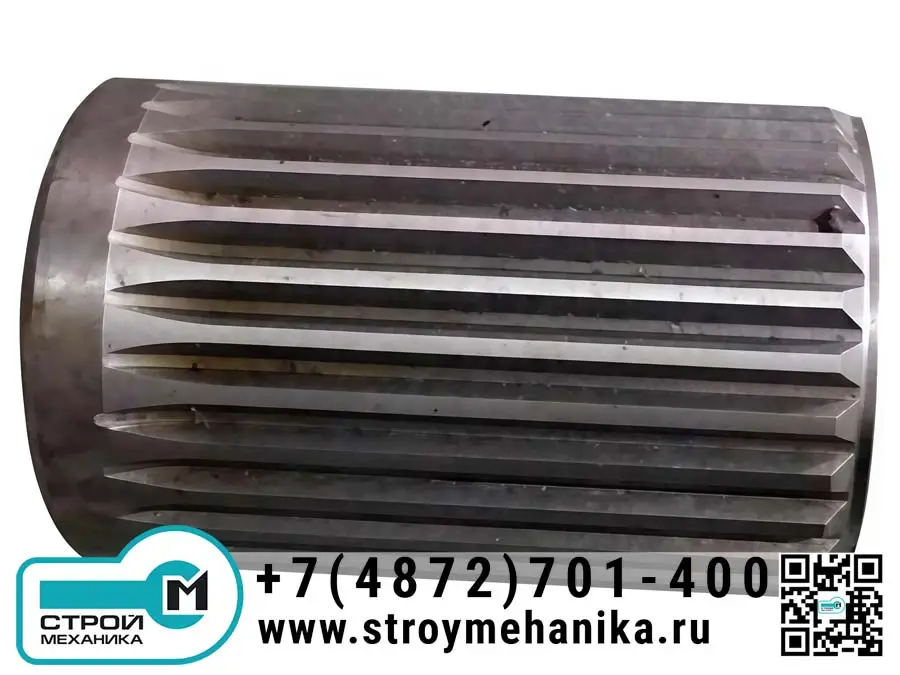

Принцип действия шлицевой муфты основан на передаче крутящего момента через зубчатое (шлицевое) соединение. Внутренние шлицы (зубья) муфты, приваренной к внутренней трубе шнека, входят в зацепление с наружными шлицами ответной части, установленной на приводном валу.

Такая конструкция обеспечивает жесткое соединение в плоскости вращения для эффективной передачи мощности без проскальзывания. Одновременно с этим, благодаря зазорам и форме шлицов, соединение обладает определенной степенью свободы, позволяя валам смещаться относительно друг друга в допустимых пределах. Это предотвращает возникновение критических напряжений, вызванных неизбежной неидеальной соосностью после монтажа или появившейся в ходе эксплуатации из-за деформаций, вибрации или износа опор. Таким образом, муфта работает как "буфер", принимая на себя негативные последствия несоосности и защищая дорогостоящие элементы привода (редукторы, подшипники, двигатели) от перегрузок и преждевременного выхода из строя.
