Промежуточные опоры для винтовых конвейеров серии XLR (алюминий)

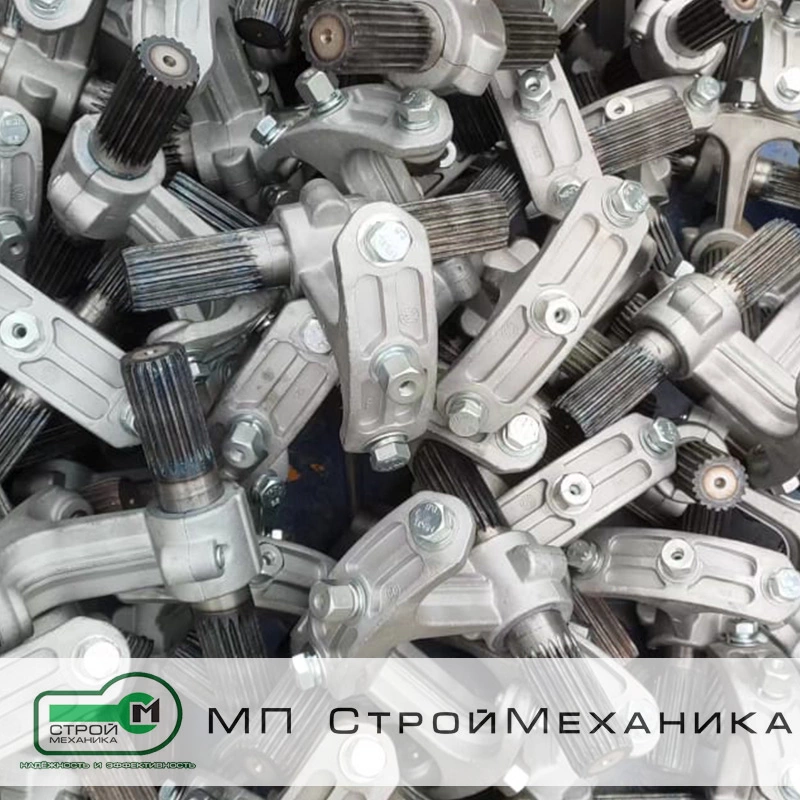

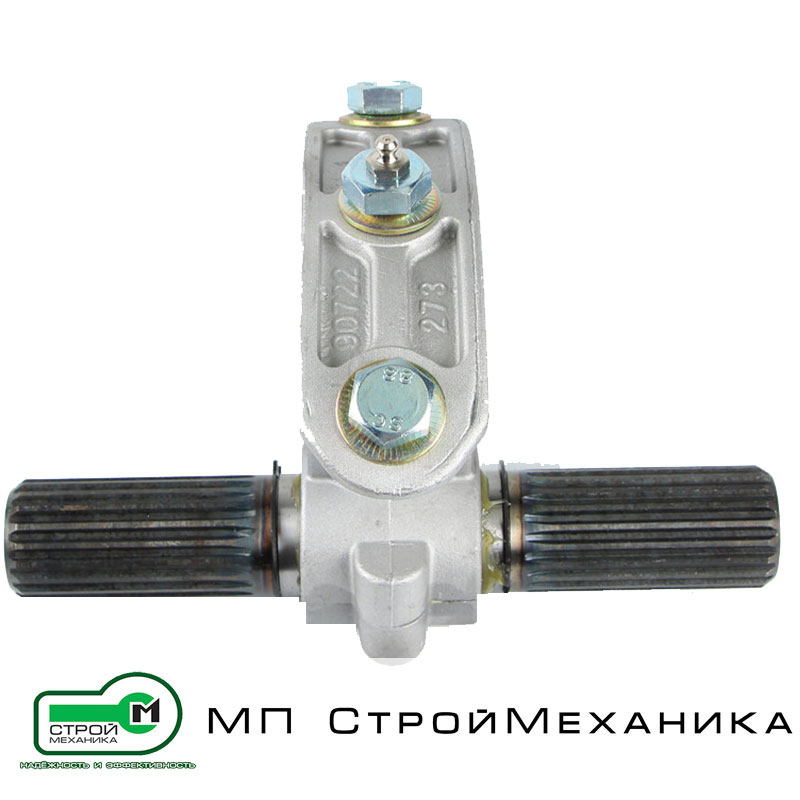

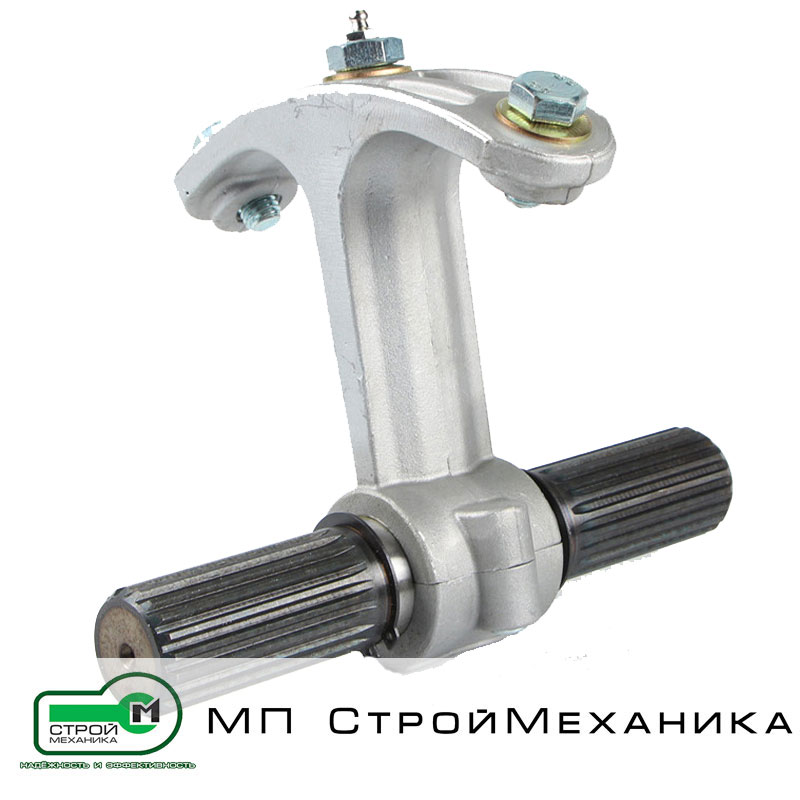

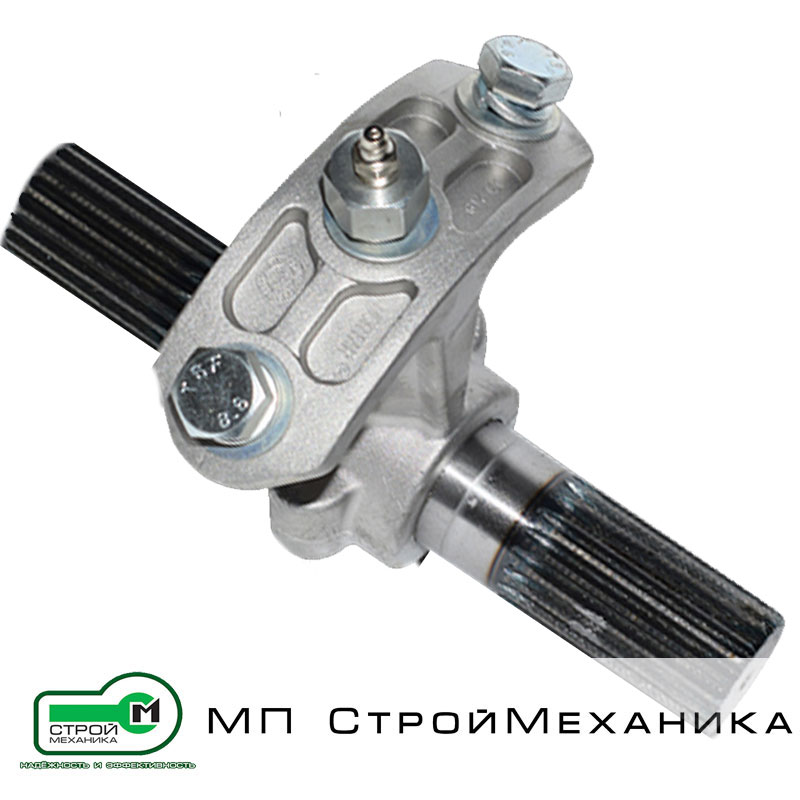

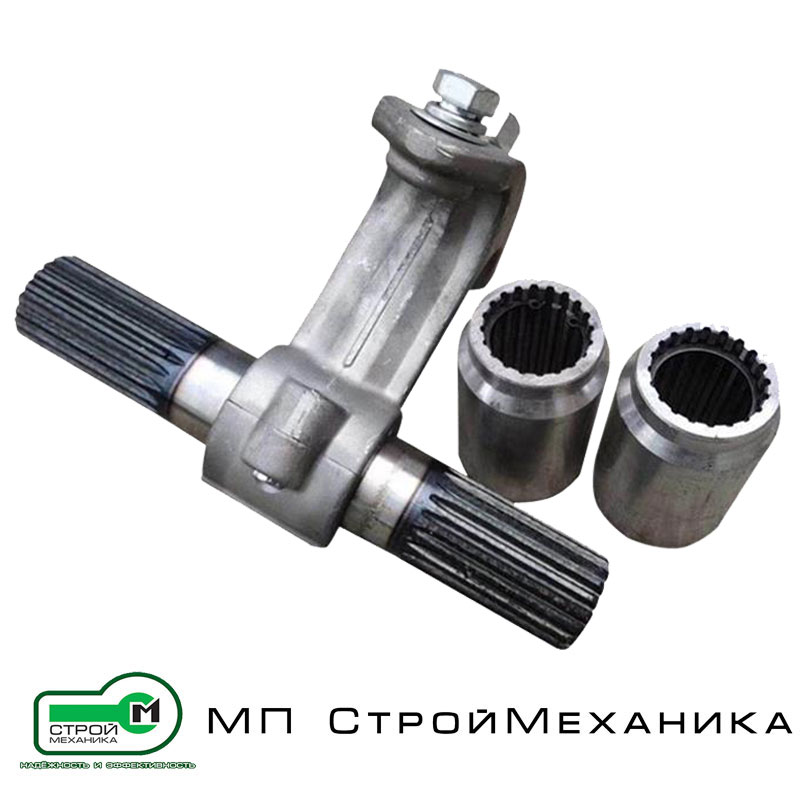

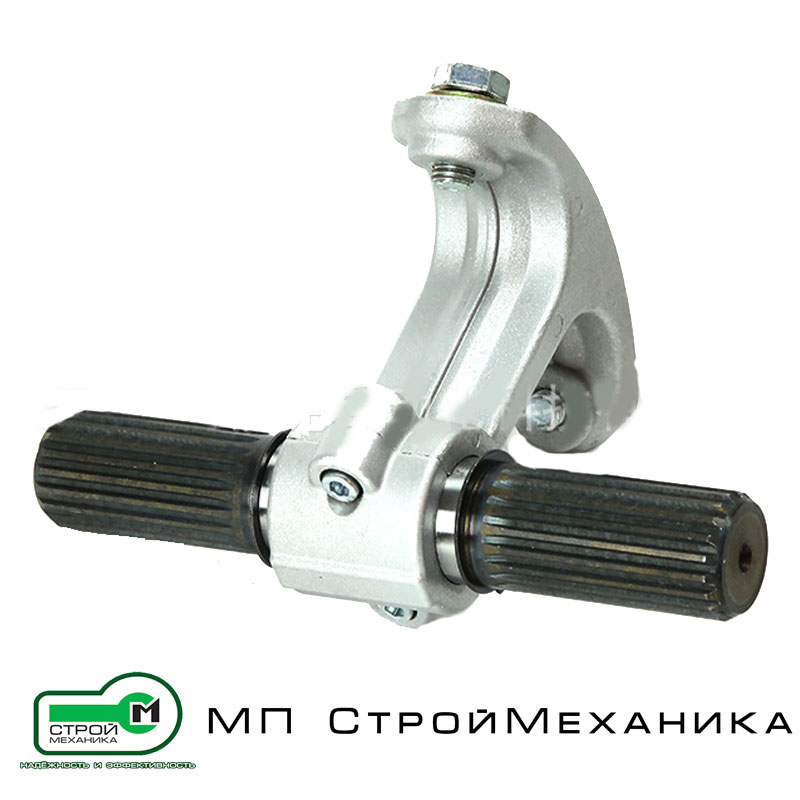

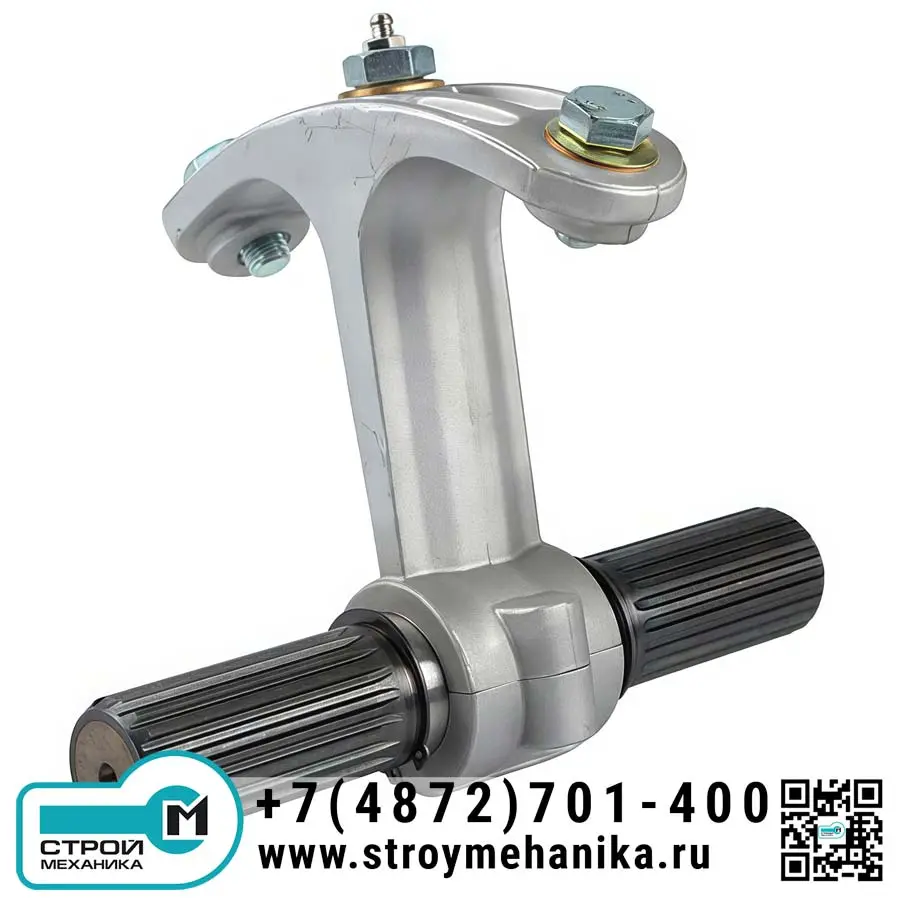

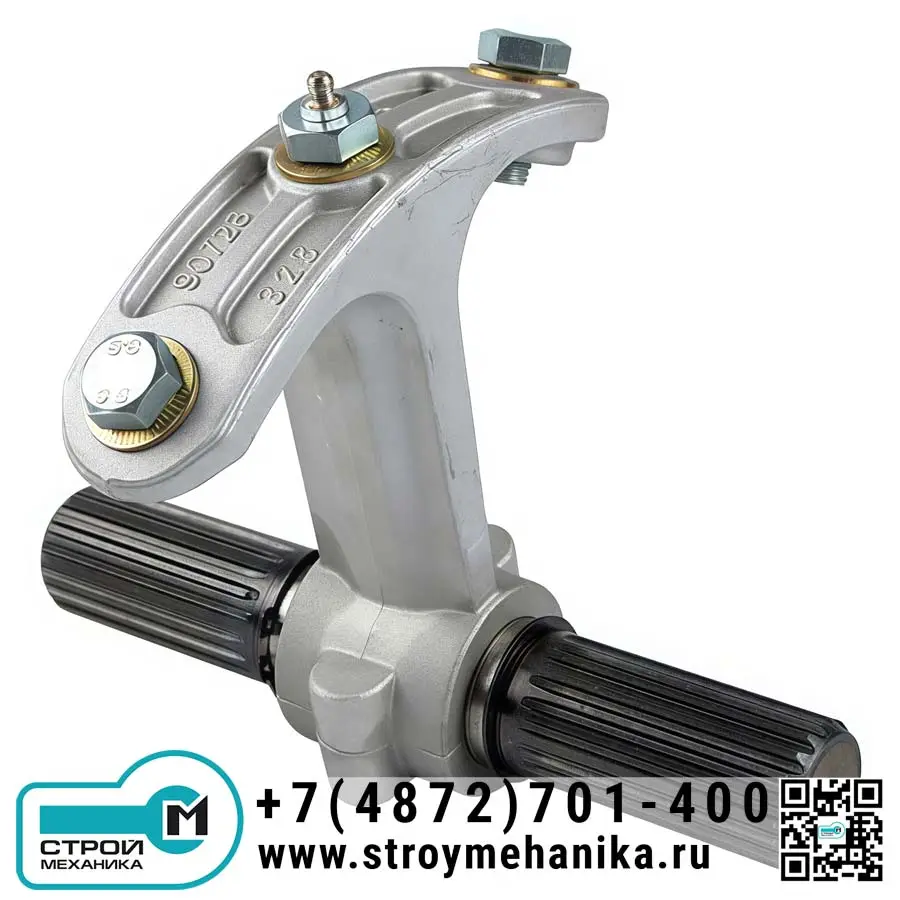

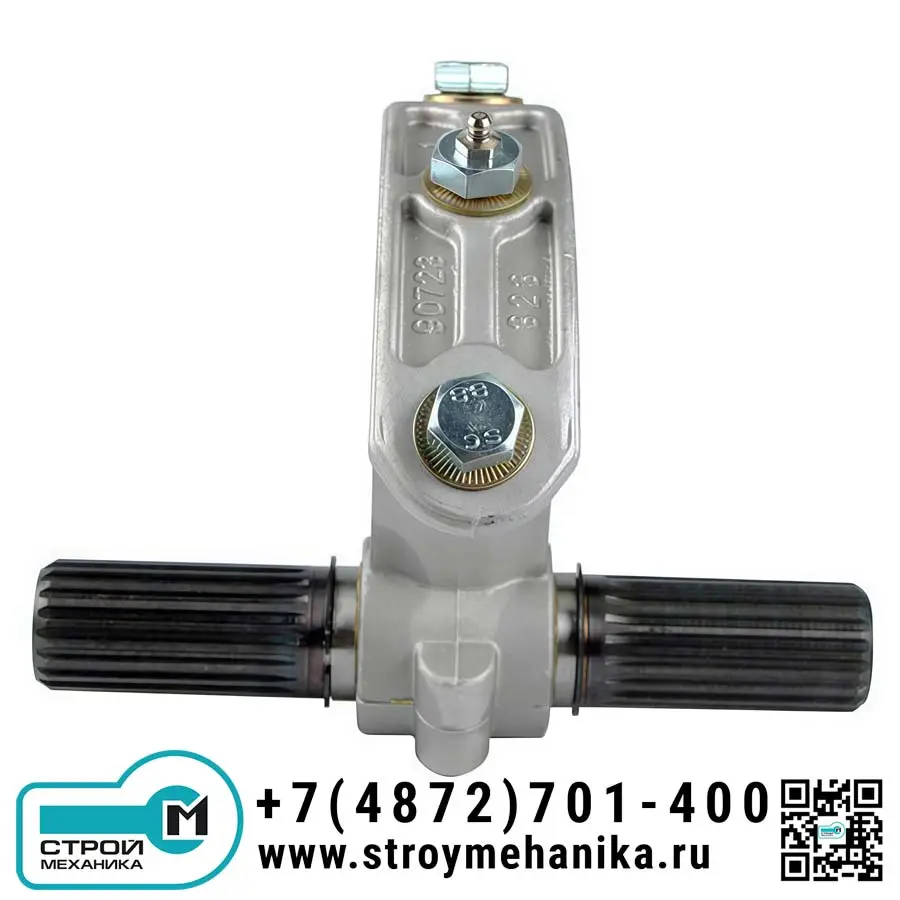

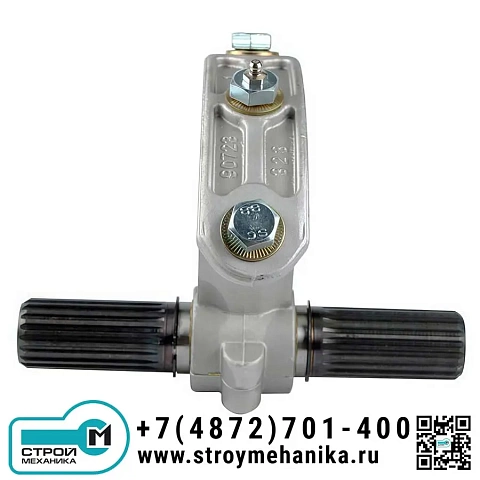

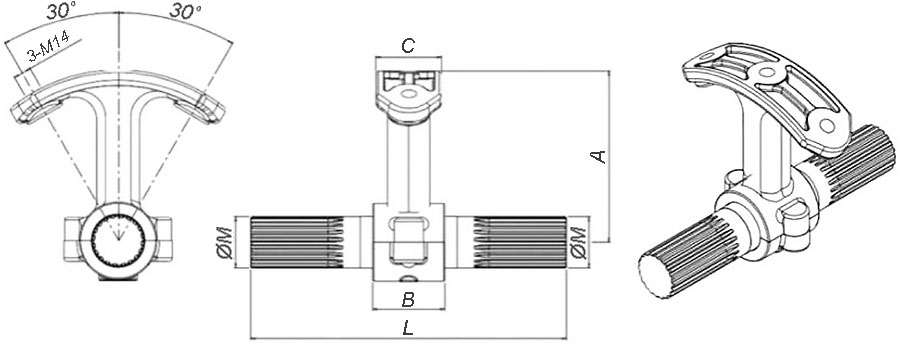

Промежуточная опора серии XLR – это важный компонент винтового (шнекового) конвейера, предназначенный для соединения и поддержки последовательных участков шнекового вала. Устройство служит опорной точкой внутри корпуса конвейера (трубы), предотвращая прогиб шнека и обеспечивая соосность и стабильную передачу вращающего момента между секциями. Конструктивно опора представляет собой узел, состоящий из корпуса из алюминиевого сплава и стального приводного вала со шлицевым соединением. Использование самосмазывающейся втулки в подвесе минимизирует необходимость технического обслуживания. Модельный ряд XLR разработан специально для работы с сыпучими материалами, такими как цемент, известь и другие порошкообразные продукты.

Основная функция промежуточной опоры – обеспечить надежное соединение двух винтовых спиралей для непрерывной передачи мощности по всей длине конвейера. Она монтируется между внутренними трубами шнекового конвейера, выполняя роль не только соединительного, но и поддерживающего элемента. Производственный процесс включает высокочастотную закалку и термообработку, что обеспечивает высокую износостойкость и долговечность даже в условиях интенсивной эксплуатации. Стандартное исполнение включает 20-зубое шлицевое соединение с посадочным диаметром 40 мм, однако параметры могут быть адаптированы под индивидуальные требования заказчика.

Использование промежуточных подвесных опор серии XLR дает ряд существенных эксплуатационных и экономических преимуществ:

• Повышенная надежность и долговечность. Конструкция из алюминиевого сплава устойчива к коррозии, а стальной вал с высокочастотной закалкой обладает высокой прочностью и износостойкостью, что значительно увеличивает межсервисный интервал и срок службы узла.
• Снижение затрат на обслуживание. Применение самосмазывающейся втулки в подвесном механизме устраняет необходимость в регулярной смазке, снижая трудозатраты и риск простоев оборудования.
• Стабильность работы конвейера. Опора эффективно предотвращает радиальное биение и прогиб шнека, обеспечивая плавную, бесперебойную передачу материала без заклиниваний и вибраций.
• Универсальность и адаптивность. Серия охватывает широкий типоразмерный ряд для конвейеров ES с диаметром шнека от 168 до 323 мм. Возможность кастомизации шлицевого соединения позволяет адаптировать изделие под специфические требования.
• Экономическая эффективность. Благодаря массовому производству и оптимизированной конструкции, опоры XLR предлагают оптимальное соотношение цены и качества, снижая общую стоимость владения оборудованием.

Промежуточные опоры серии XLR предназначены для использования в качестве несущих и соединительных элементов в винтовых (шнековых) конвейерах, транспортерах и питателях. Они оптимально подходят для работы в различных отраслях промышленности, где требуется транспортировка сыпучих порошкообразных материалов:

• Строительная индустрия: транспортировка цемента, извести, гипса, сухих строительных смесей.
• Химическая и металлургическая промышленность: перемещение минеральных порошков, гранул, сырьевых компонентов.
• Сельское хозяйство: работа с комбикормами, зерном, мукой.
• Пищевая промышленность: транспортировка сахара, соли, пищевых порошков (в совместимом исполнении).
• Производство: используются в системах аспирации, дозирования и подачи сырья в технологических линиях.

Принцип работы:
Принцип работы промежуточной подвесной опоры XLR основан на выполнении двух ключевых функций: соединения и поддержки.

1. Соединение и передача крутящего момента. Опора устанавливается в разрыв между двумя секциями шнекового вала. Стальной приводной вал опоры с помощью шлицевого соединения (стандарт DIN 5482) с одной стороны жестко стыкуется с окончанием первой секции шнека, а с другой стороны – с началом следующей. Таким образом, вращающий момент от привода беспрепятственно передается через весь шнековый вал, несмотря на его секционную конструкцию.
