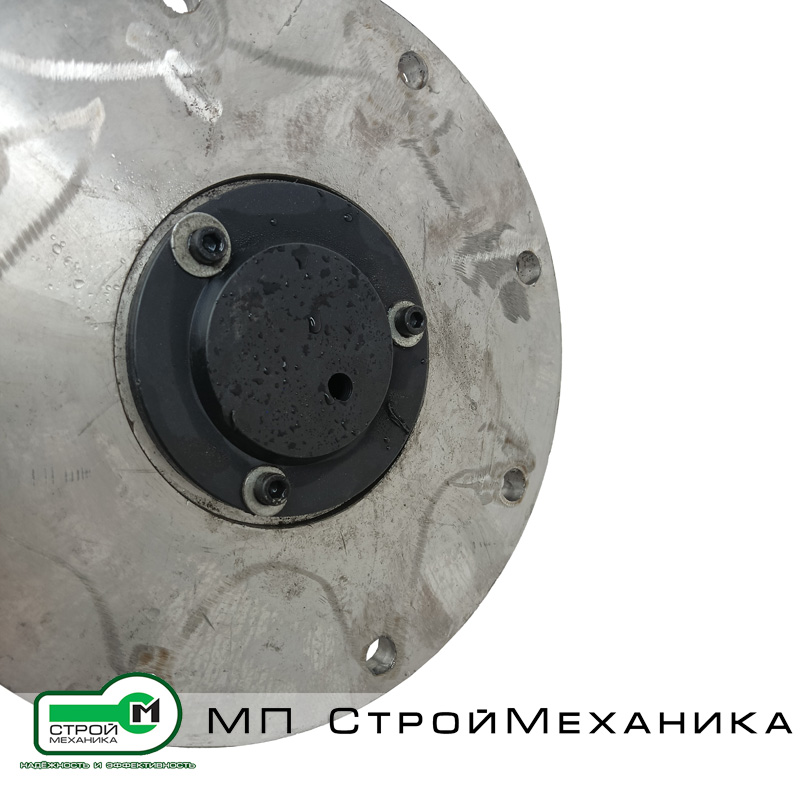

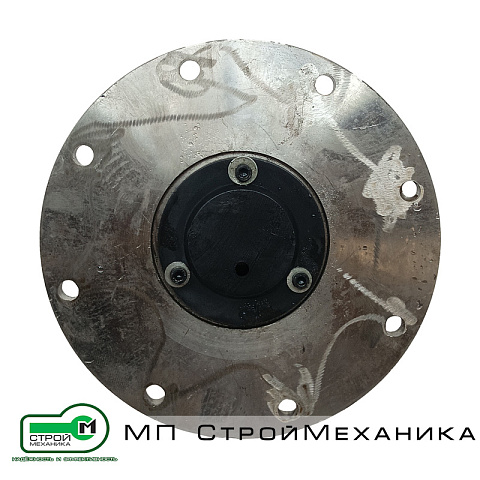

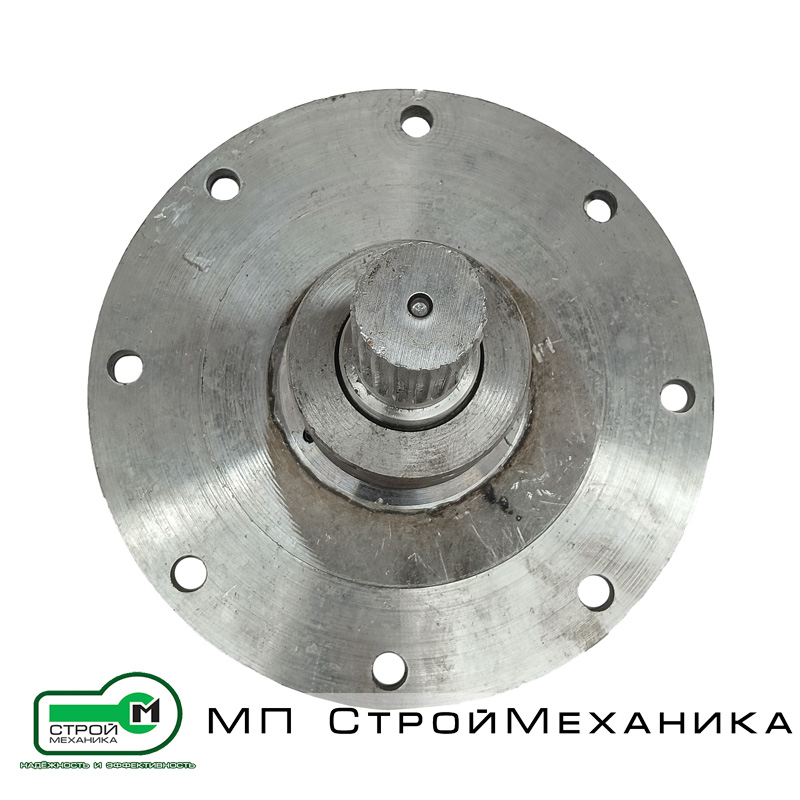

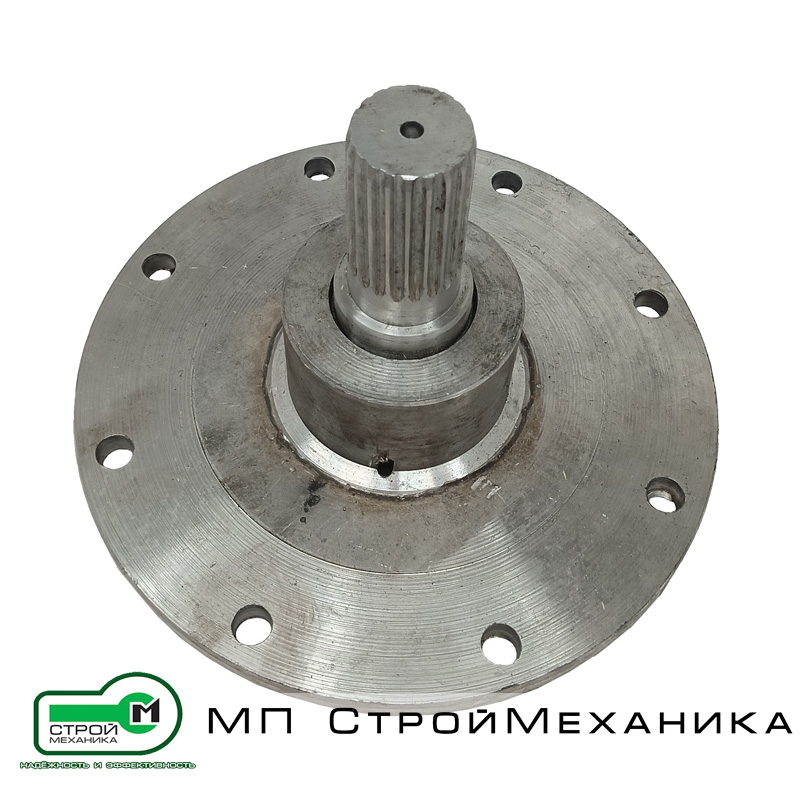

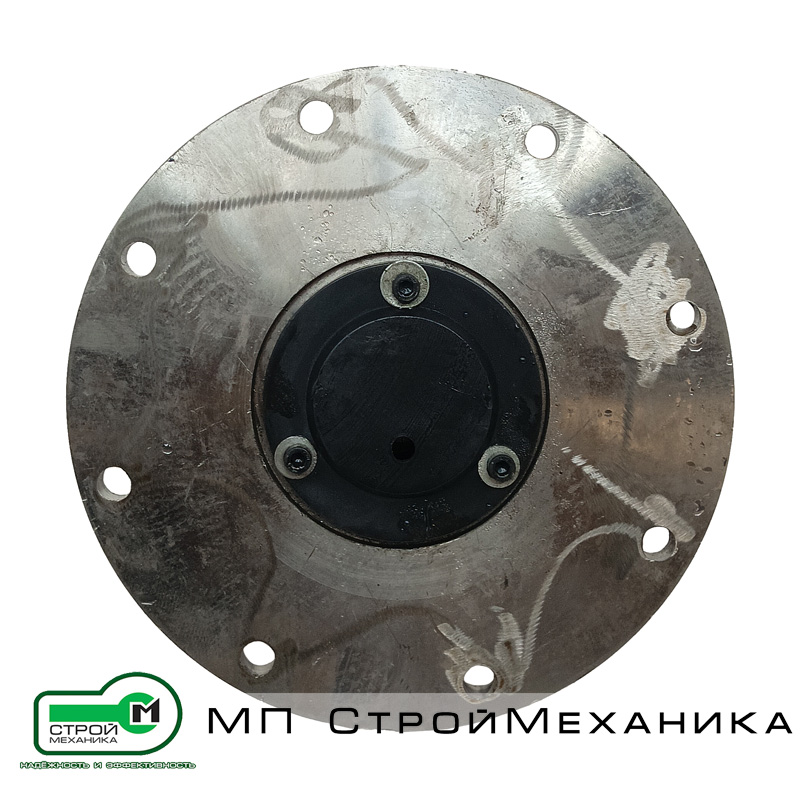

Консольные узлы (концевые опоры) из нержавеющей стали AISI 304 для винтовых конвейеров

Консольный узел (концевая опора) — это торцевой опорный узел винтового конвейера, который формирует точную базу для вращения шнека и одновременно закрывает торец корпуса. Узел обеспечивает соосность винта с корпусом, воспринимает эксплуатационные нагрузки и стабилизирует работу транспортёра, снижая риск задевания витков о стенки корпуса и ускоренного абразивного износа. Функционально это «опорная точка» винта, без которой невозможно обеспечить ровное, стабильное вращение и ресурс узлов на длине конвейера.

Исполнение из нержавеющей стали AISI 304 выбирают тогда, когда оборудование работает во влажной среде, в контакте с коррозионно-активными продуктами либо когда критична санитарная пригодность и удобство мойки. Нержавеющие компоненты широко применяются именно для таких условий, поскольку обеспечивают стойкость к коррозии и упрощают санитарную обработку оборудования.

По своей инженерной сути консольный узел объединяет: фланцевую часть к торцу конвейера, силовой корпус/крышку узла и посадочные элементы под вал. На приводной стороне такие торцевые решения обычно компонуются совместно с элементами привода и уплотнением вала, чтобы защитить подшипниковую зону от пыли и исключить утечки продукта по торцу.

Правильно подобранная опора обеспечивает предсказуемую механику: меньше вибраций, стабильнее зазор между винтом и корпусом, выше ресурс шнека и ниже вероятность аварийной остановки из-за перекоса или касания. Для линий с порошкообразными и абразивными материалами это особенно важно: любые отклонения по оси быстро приводят к локальному истиранию, росту нагрузки на привод и падению производительности.

Принцип работы

Вращающийся шнек передаёт на консольный узел радиальные нагрузки и, в зависимости от режима, осевые усилия. Подшипниковая/опорная часть узла удерживает вал в заданной оси и предотвращает смещение, сохраняя рабочий зазор по длине конвейера.

Торцевая присоединительная часть узла фиксирует его на корпусе конвейера и формирует жёсткую базу. За счёт этого исключаются паразитные перемещения, уменьшается биение и риск контакта витка с корпусом.

Материал AISI 304 защищает узел от коррозии в условиях влаги/моек/агрессивных сред и облегчает санитарное обслуживание, что делает такое исполнение предпочтительным для пищевых и химических применений.

Преимущества

• Коррозионная стойкость в сложной среде. Исполнение AISI 304 устойчиво к коррозии и подходит для влажных условий и регулярной очистки.
• Санитарная пригодность и удобство обслуживания. Нержавеющие поверхности проще очищаются и применяются в пищевых/фармацевтических технологических зонах.
• Стабилизация работы шнека. Консольный узел формирует точную опору, снижая биение и риск контакта витков с корпусом, что повышает ресурс узлов.
• Правильная компоновка с торцевыми элементами и подшипниковыми узлами. Принцип размещения опор в шнековых конвейерах — типовое решение для надёжной работы, особенно на приводной стороне.

Область применения

• Пищевая промышленность: мука, сахар, соль, добавки, сухие ингредиенты, смеси — где важны санитарные свойства и коррозионная стойкость оборудования.
• Химическая промышленность: порошки и грануляты, способные вызывать коррозию или работающие во влажной среде.
• Фармацевтические и смежные производства: процессы, где критичны чистота поверхности, мойка и минимизация загрязнений.
• Любые винтовые конвейеры, где стандартные стальные узлы требуют повышенной защиты от коррозии или эксплуатации в условиях регулярной санитарной обработки.
