Гибкие гофрированные компенсирующие соединения SMFC (полиуретановая сильфонная вставка для шнековых линий и узлов выгрузки цемента)

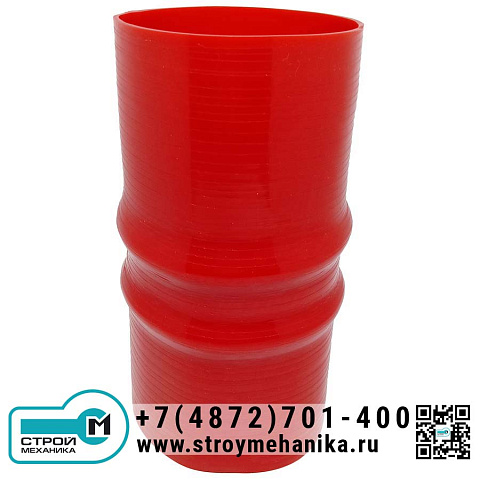

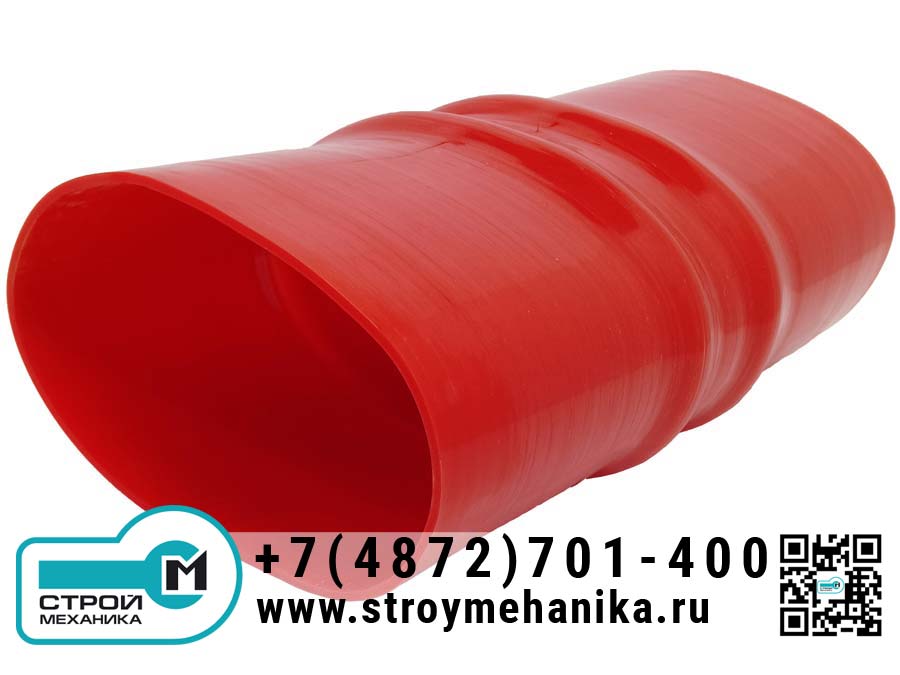

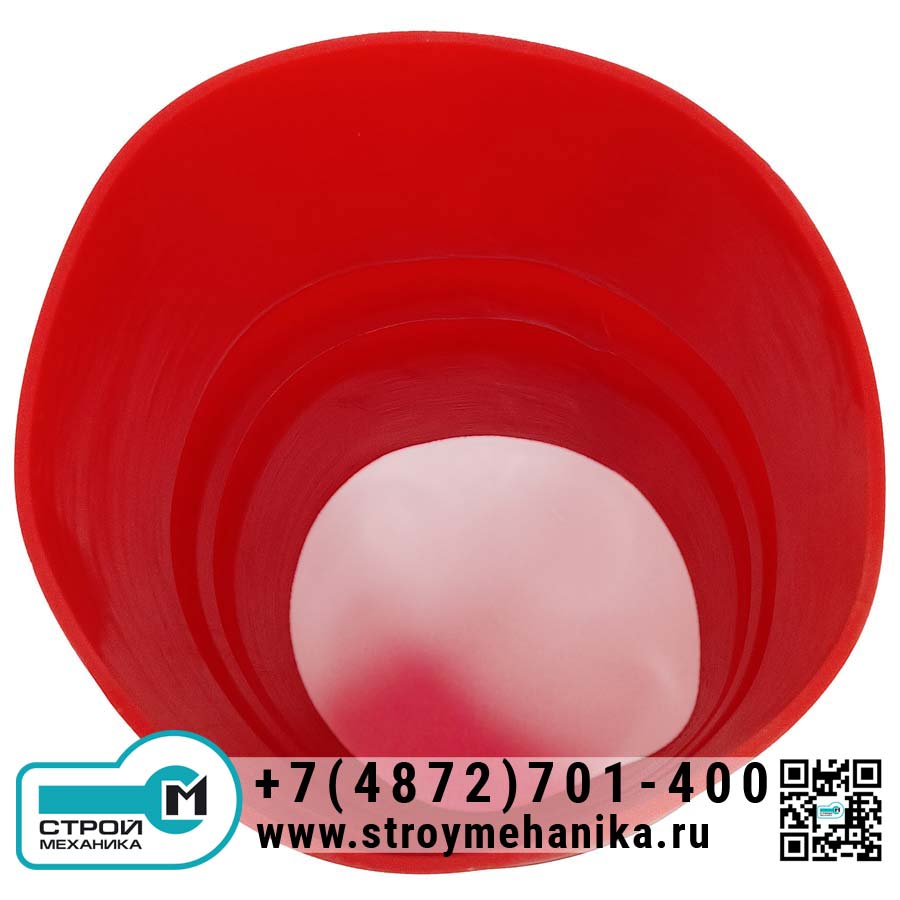

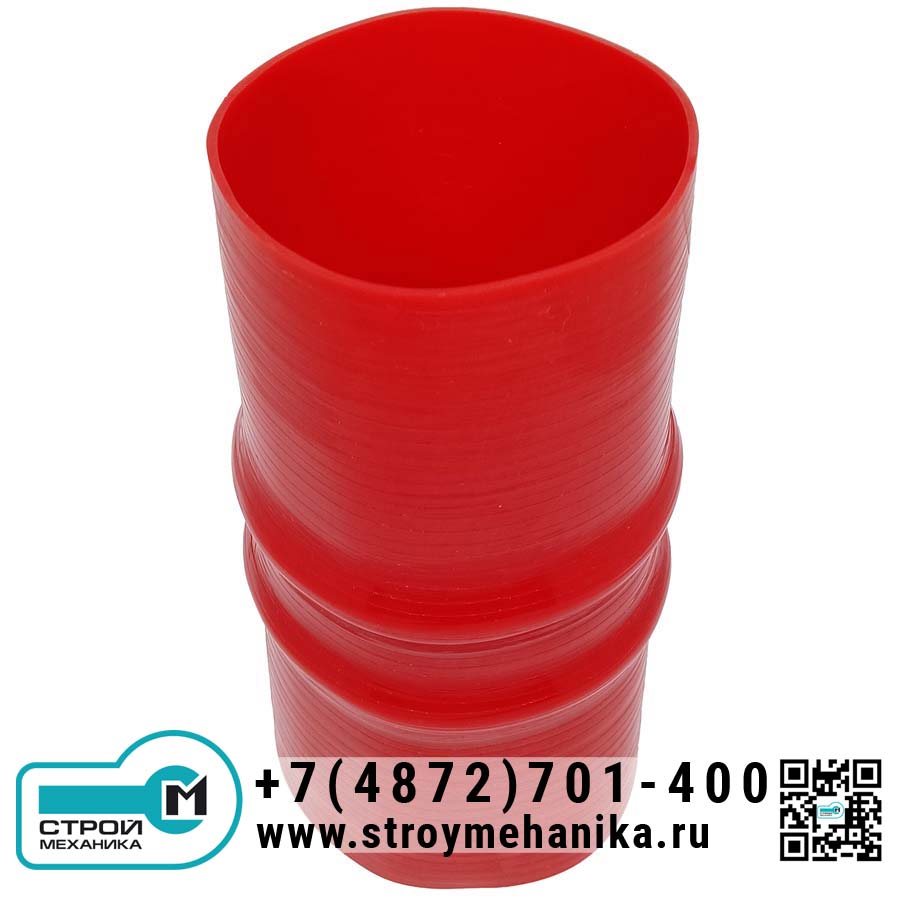

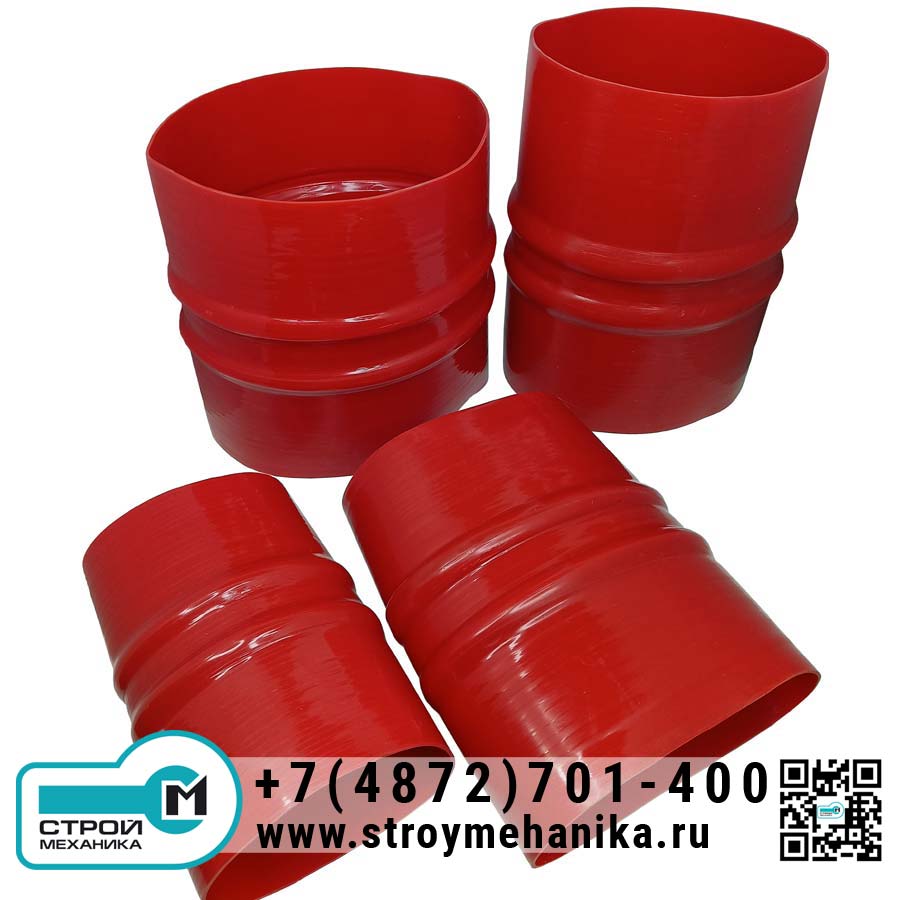

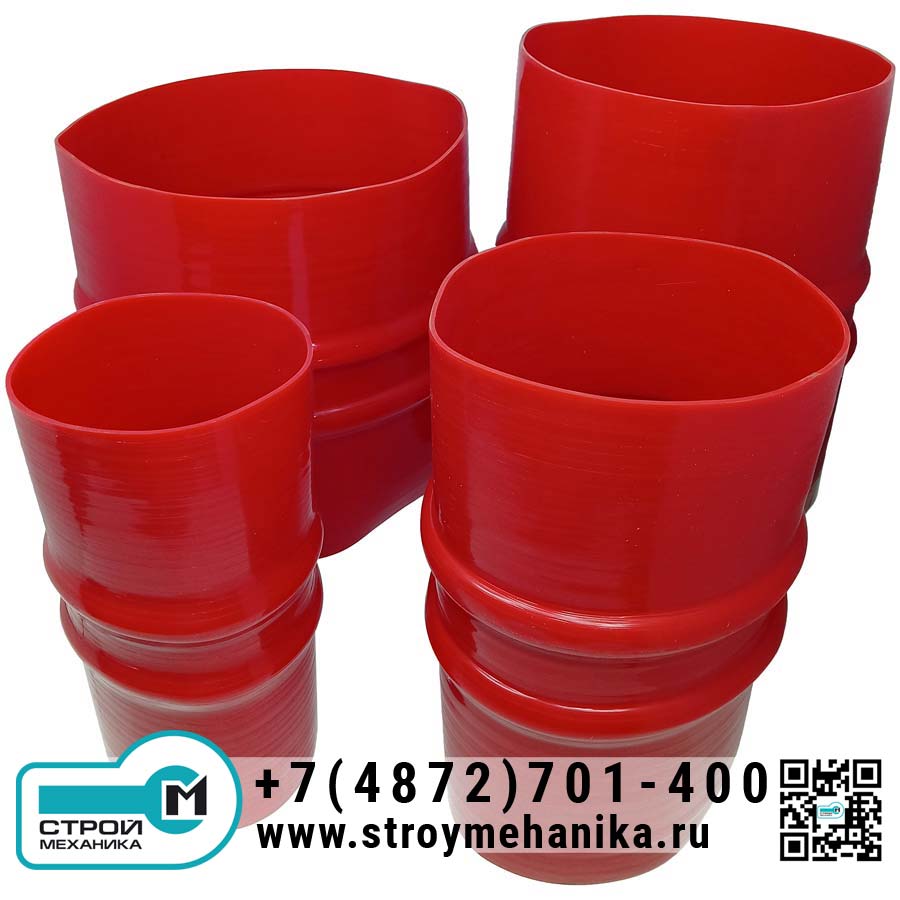

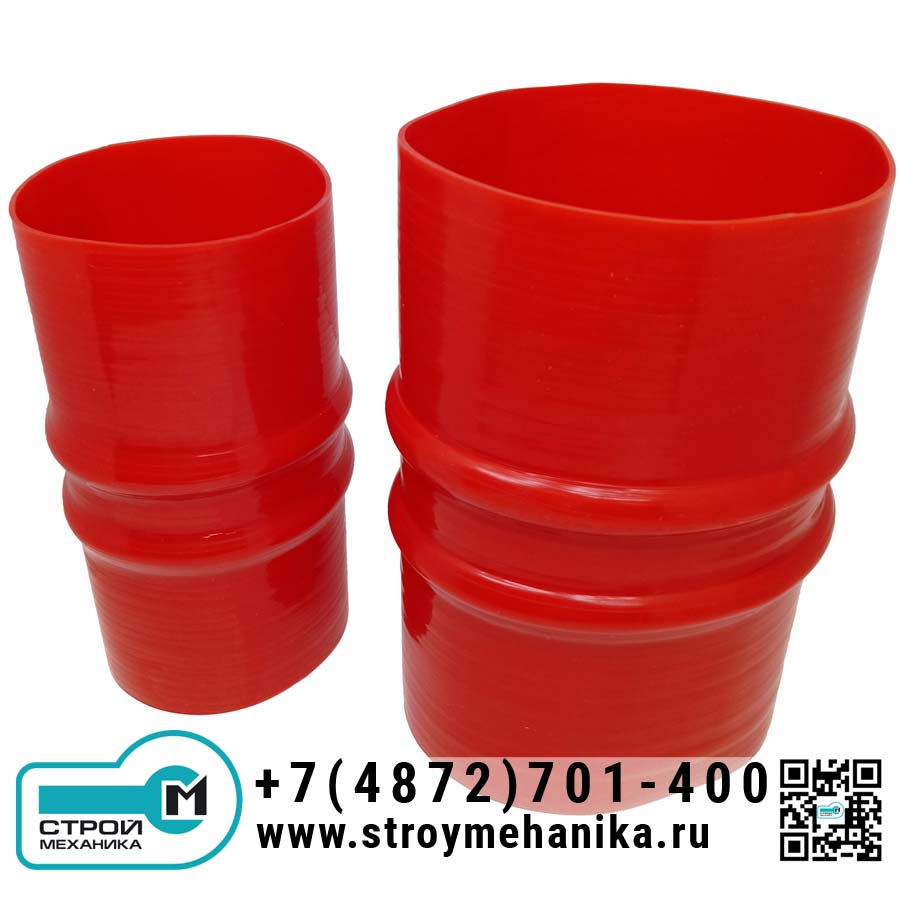

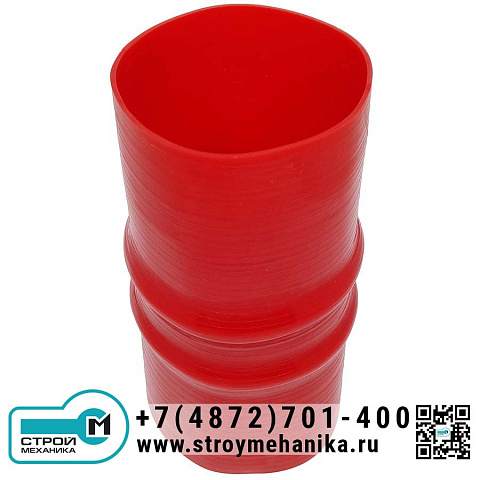

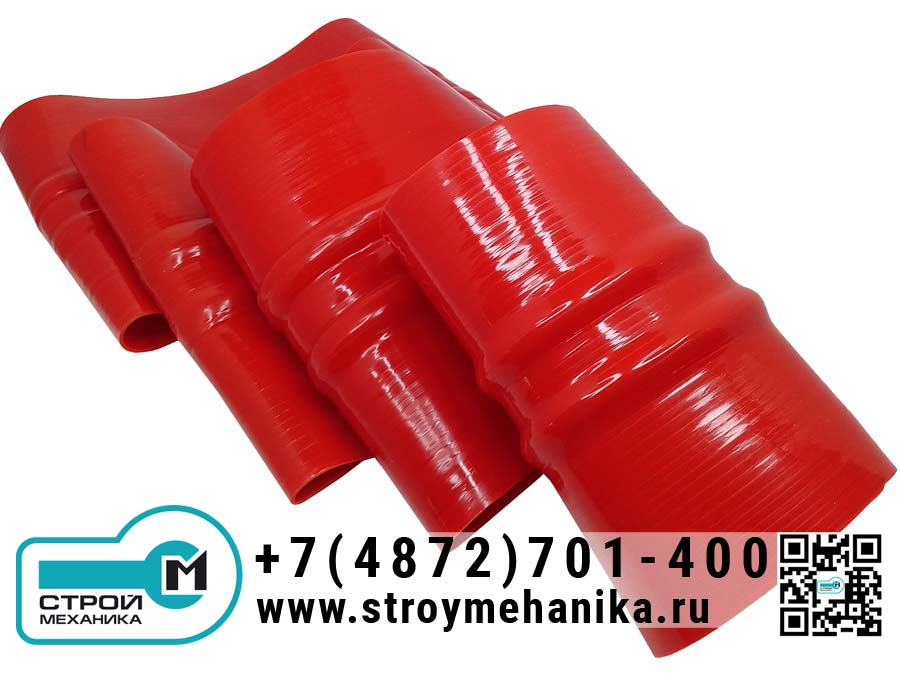

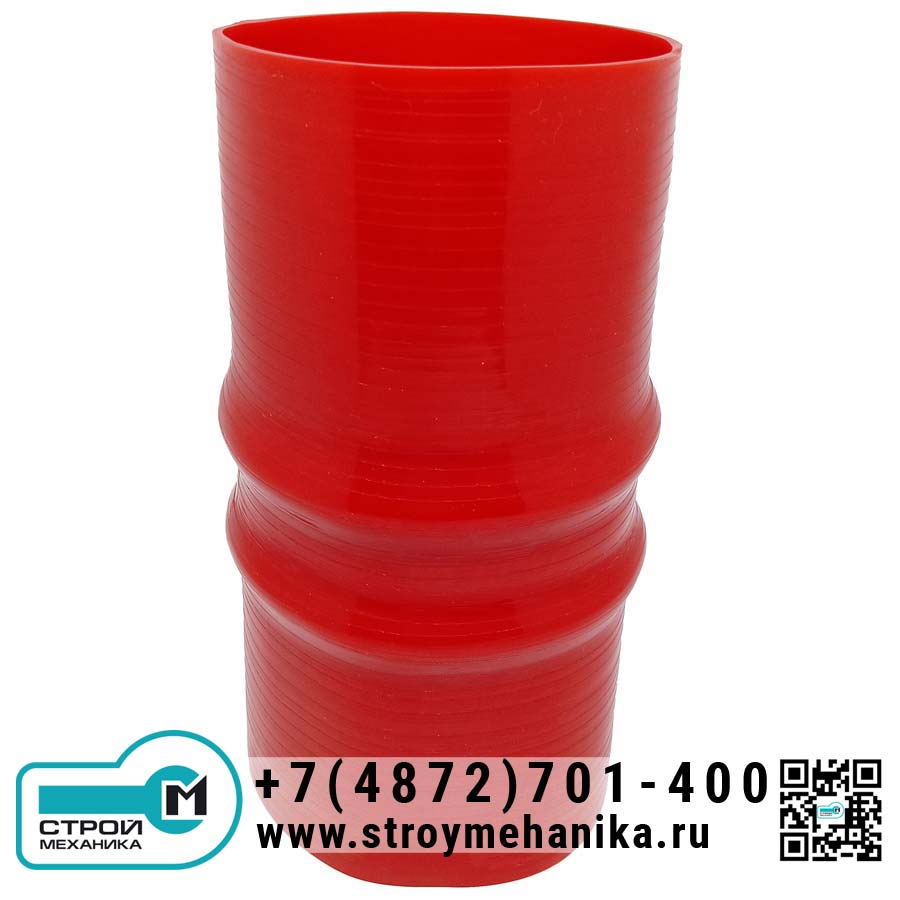

Гибкое гофрированное соединение SMFC — это литая однослойная полиуретановая сильфонная вставка (гофрированный рукав), предназначенная для герметичного соединения участков оборудования, где требуется компенсировать микроперемещения, вибрации и монтажные несоосности. Конструктивно изделие выполнено в виде жесткого, но эластично деформируемого цилиндра с гофрированной рабочей зоной, который при нагрузке меняет форму и быстро возвращается в исходное состояние после её снятия.

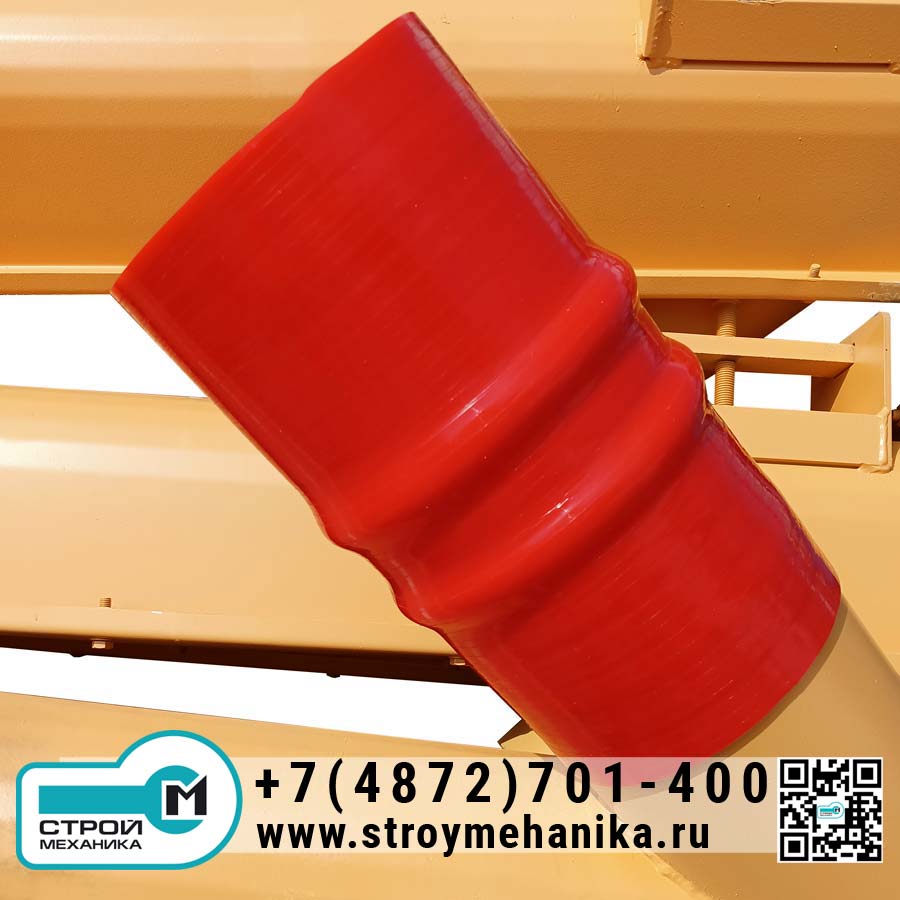

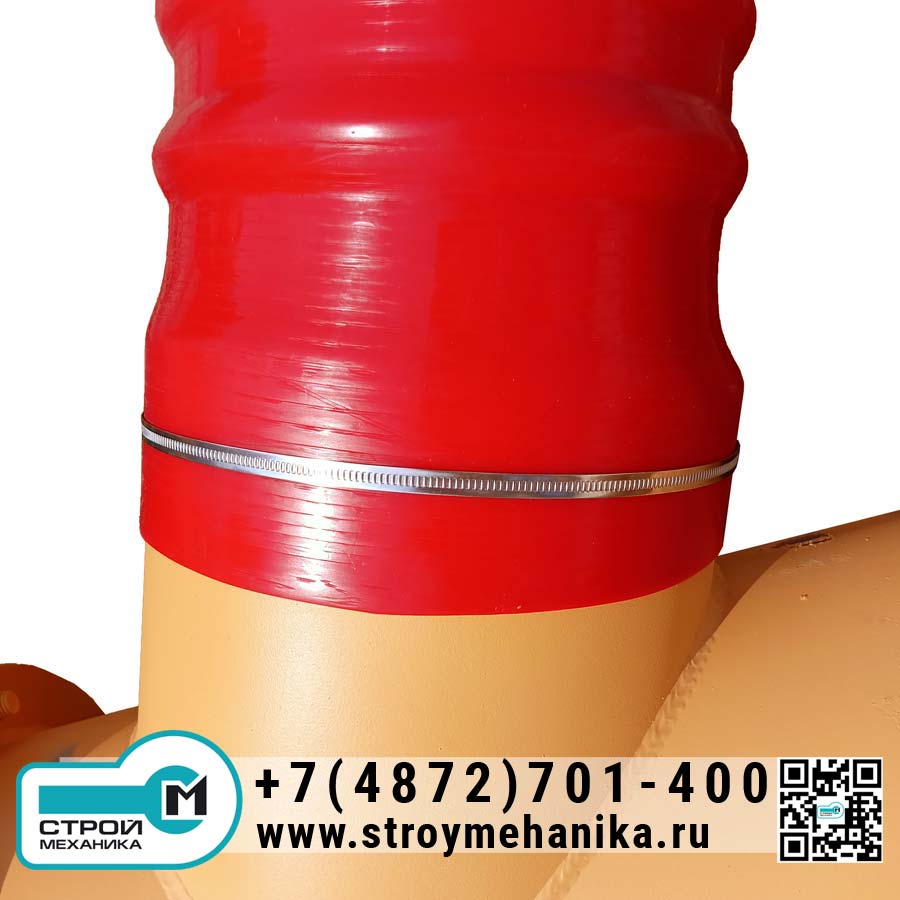

В типовых узлах транспортировки и дозирования сыпучих материалов SMFC устанавливается между фланцем дискового затвора и патрубком/горловиной следующего агрегата (дозатор, шнековый конвейер, приемная воронка, разгрузочный узел силоса). Такая вставка снижает передачу вибраций на корпус оборудования и крепёж, уменьшает риск образования щелей, через которые у «пылящих» материалов (цемент, минеральный порошок и т.п.) возникают утечки и запыление рабочей зоны.

Материал полиуретан выбран из-за сочетания высокой стойкости к истиранию и способности сохранять гибкость при низких температурах, что важно для линий, работающих на улице или в неотапливаемых помещениях. Гофрированная геометрия (сильфон) обеспечивает рабочие перемещения без разрушения стенки и без «перелома» рукава, а также повышает устойчивость к циклическим деформациям.

Преимущества

• Компенсация вибраций и микроперемещений между узлами (затвор—патрубок/дозатор/конвейер), снижение нагрузок на крепёж и фланцевые соединения.
• Быстрое восстановление формы после деформации: вставка работает как упругий элемент и поддерживает стабильную геометрию канала.
• Износостойкость в абразивных средах (цемент, минеральные порошки): полиуретан обычно превосходит многие эластомеры по стойкости к истиранию.
• Работа при низких температурах без резкой потери гибкости, а также стойкость к «высоким» температурам для типовых процессов выгрузки цемента.
• Пригодность для уличной эксплуатации, устойчивость к внешним воздействиям (в т.ч. УФ) при корректно подобранной марке полиуретана.

Технологичность

• Уменьшение пылевыделения в точке стыка оборудования
• Снижение требований к идеальной соосности при монтаже
• Быстрая замена как расходного элемента на узле выгрузки/дозирования

Принцип работы

Гофрированная часть SMFC выполняет функцию сильфона (упругого компенсатора): за счёт профиля гофр вставка допускает контролируемые деформации (осевые и небольшие угловые/радиальные смещения), которые неизбежно возникают при работе шнековой линии, дозатора или выгрузного узла. При появлении нагрузки рукав эластично деформируется, а после снятия нагрузки возвращается к исходной форме, сохраняя проходное сечение и герметичность соединения.

С инженерной точки зрения изделие работает как элемент, который поглощает относительные перемещения и вибрации между соединяемыми конструкциями, уменьшая передачу динамических усилий на фланцы и корпус оборудования. Именно эта «компенсационная» функция характерна для сильфонных устройств в целом и применяется для повышения надёжности узлов соединения.

Область применения

• Узлы выгрузки цемента из силосов: затвор/шибер/дисковый затвор → патрубок → шнек/дозатор/смеситель
• Шнековые конвейеры и питатели в линиях транспортировки сухих сыпучих материалов
• Бетоносмесительные узлы и заводы сухих смесей: участки, где требуется снижение вибрации, компенсация несоосности и уменьшение пылевыделения
• Производства строительных материалов, химия, переработка минеральных порошков и любые процессы с абразивными пылящими продуктами
