Фланцы корпуса винтового конвейера

Фланец корпуса винтового конвейера — это стыковочный элемент, предназначенный для быстрого и точного соединения секций корпуса в единый герметичный канал транспортирования. На практике фланцы устанавливаются на торцах секций и формируют жёсткий монтажный “пояс”, который обеспечивает соосность корпуса, стабильную геометрию трассы и повторяемость сборки при обслуживании. Именно фланцевое соединение позволяет собирать конвейер модульно, наращивая длину и конфигурацию линии без сварки по месту.

Конструктивно фланец представляет собой кольцо/переходную пластину с обработанными посадочными поверхностями и болтовым рядом. Торцевые фланцы привариваются к концу секции и затем стягиваются болтами со встречным фланцем соседней секции; такой подход упрощает доступ к крепежу и ускоряет монтаж/демонтаж. В результате секции корпуса фиксируются без смещения, а риск подсоса воздуха или просыпей материала на стыке резко снижается.

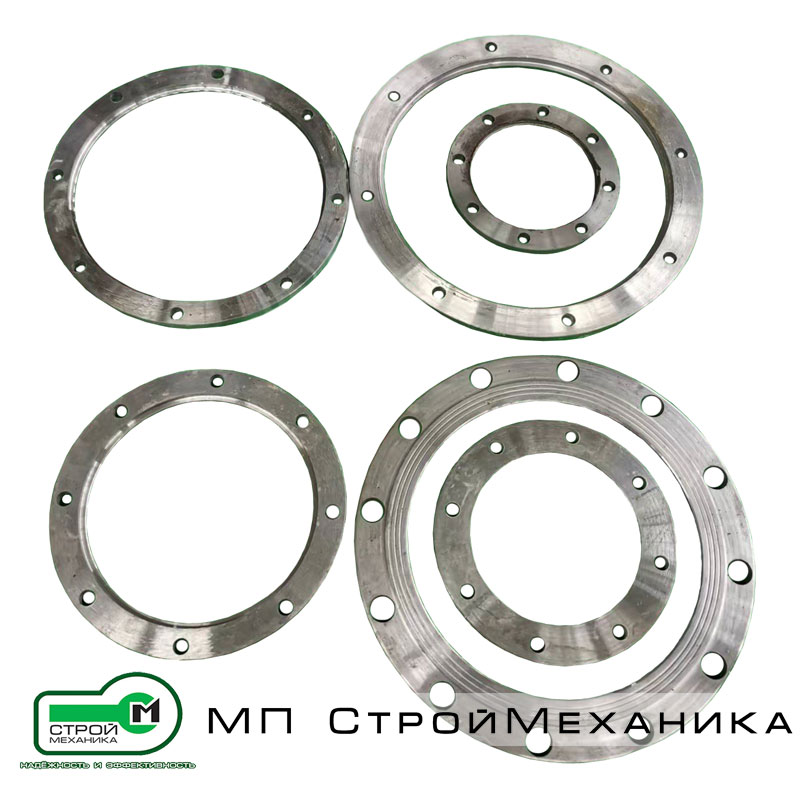

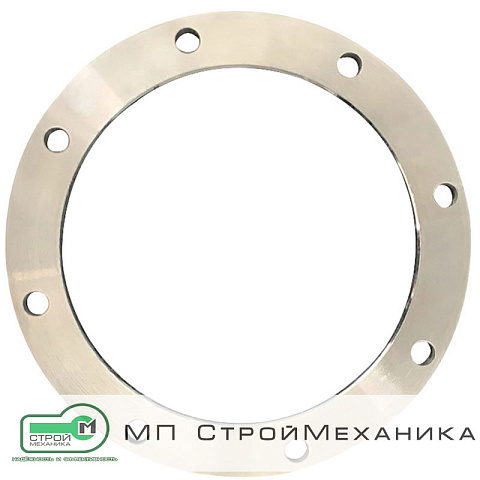

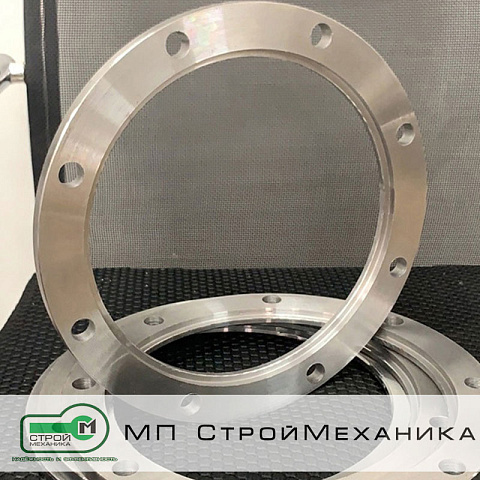

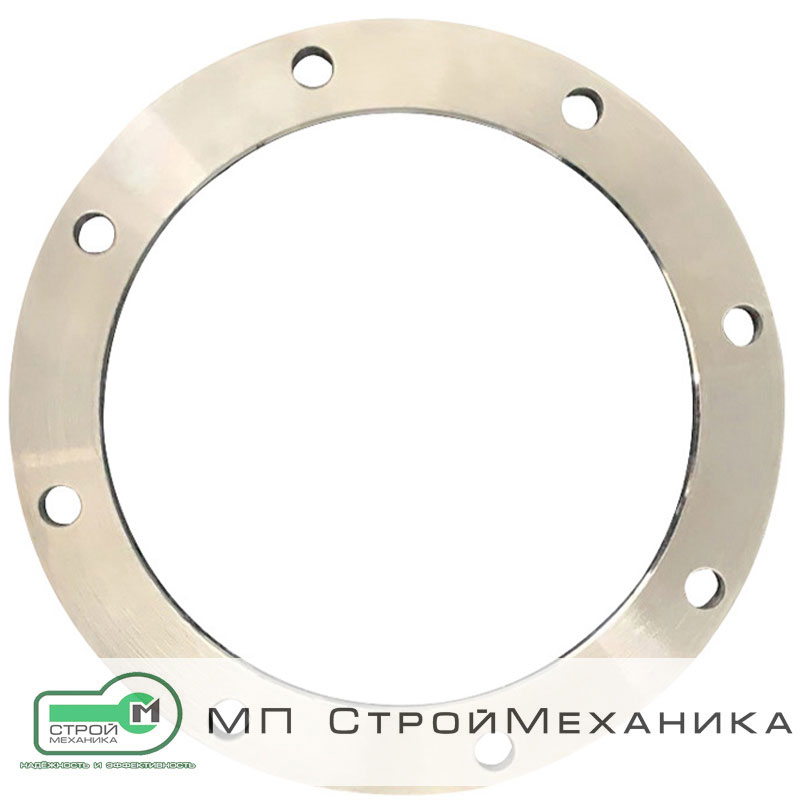

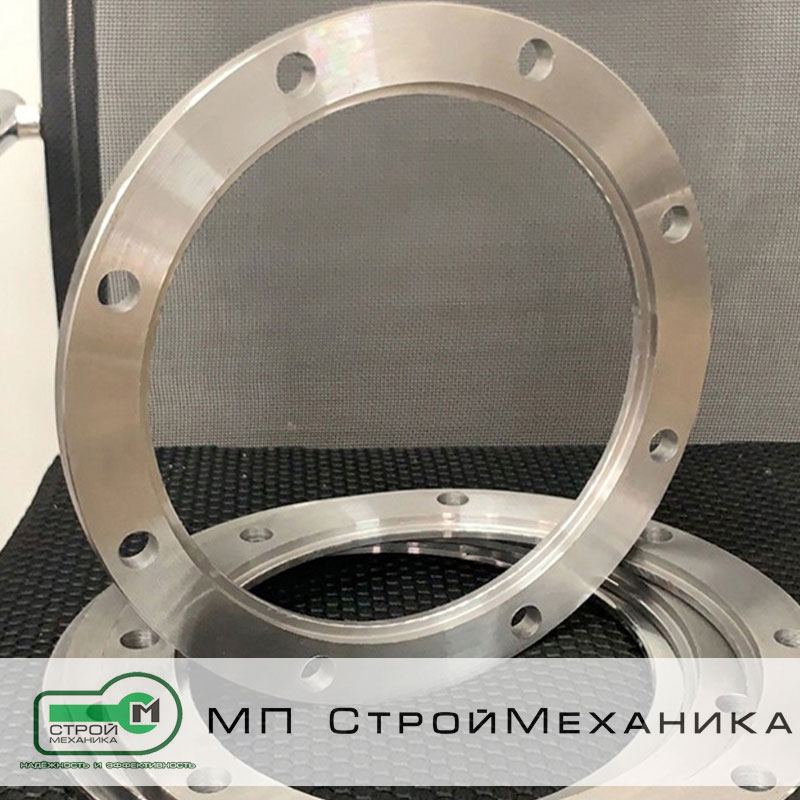

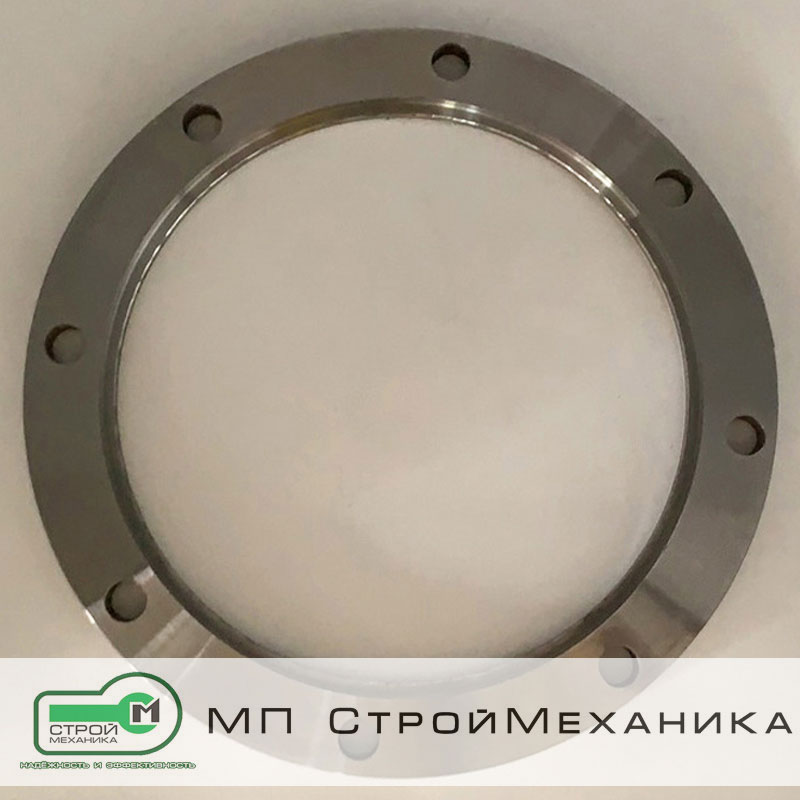

Изделия изготавливаются в типоразмерах, соответствующих диаметру корпуса винтового конвейера: D139, D168, D219, D273, D323, а также в исполнении из нержавеющей стали AISI 304 для коррозионных и санитарно-чувствительных сред. Применение нержавеющего исполнения особенно актуально для пищевых, химических, влажных или уличных установок, где требуется повышенная стойкость к коррозии и стабильность поверхности в эксплуатации.

Фланцы корпуса относятся к узлам, которые напрямую влияют на надёжность всего конвейера: через них проходит нагрузка от массы секций, вибраций, температурных деформаций, а также от внутренних воздействий потока материала. Поэтому при изготовлении критичны: точность геометрии, качество сварного шва (если фланец приварной), правильная разметка болтового ряда и повторяемость посадки. В составе винтового конвейера фланцы работают совместно с корпусом, шнеком, опорами и подвесными подшипниками, формируя “скелет” транспортной линии.

Принцип работы

Секции корпуса винтового конвейера подводятся торцами друг к другу; на торцах расположены фланцы (как правило, приварные к секциям либо выполненные как отдельные стыковочные кольца).

Между фланцами устанавливается уплотнение, после чего соединение стягивается болтами/шпильками по окружности. Это создаёт равномерное контактное давление по периметру и обеспечивает герметичность стыка.

За счёт жёсткого фланцевого пояса сохраняется соосность корпуса, что важно для стабильного зазора между шнеком и стенкой, снижения вибраций и предотвращения локального износа.

Преимущества

• Надёжная стыковка секций корпуса: фланцевый пояс удерживает геометрию трассы, снижает риск перекоса и “ступенек” на стыке.
• Герметичность соединения: при применении прокладки/герметика и равномерной затяжке болтов уменьшаются просыпи и подсос воздуха на стыке, что особенно важно для пылящих материалов. (Функция герметичного соединения прямо заложена в назначение фланцев корпуса.)
• Ускорение монтажа и сервиса: болтовая стяжка позволяет быстро разбирать секции для очистки, ревизии шнека, замены подвесных опор и ремонта корпуса; крепёж доступен снаружи.
• Выбор материала под среду: помимо стандартной стали доступно исполнение AISI 304 для коррозионных/влажных/санитарных применений.
• Модульность и унификация: типоразмеры по диаметрам корпуса (D139…D323) позволяют унифицировать склад ЗИП и ускорять восстановление линии.

Область применения

Фланцы корпуса применяются в составе винтовых (шнековых) конвейеров в линиях транспортирования цемента, минеральных порошков, золы, песка, извести, гипса, сухих строительных смесей, гранулятов, зерновых и комбикормов — везде, где корпус конвейера собирается из секций и требуется надёжная, обслуживаемая стыковка. Как элемент корпуса они актуальны для закрытых конвейеров, где важны пылегерметичность и чистота производства, а также для трасс сложной конфигурации, где используются несколько секций разной длины.
