Безвальный шнековый конвейер желобчатого типа серии UV-LXWZ

Безвальный шнековый конвейер серии UV-LXWZ - промышленное оборудование для надёжного транспортирования «тяжёлых» сыпучих и кусковых материалов: влажных, липких, неоднородных по гранулометрии, склонных к наматыванию и образованию «мостов» (шлам, обезвоженный осадок, пищевые отходы, коммунальные фракции, а также ряд сухих продуктов). Главная особенность - отсутствие центрального вала: тяжёлая безвальная спираль перемещает материал по износостойкой футеровке внутри U-образного корпуса, что снижает риск забивания и упрощает обслуживание.

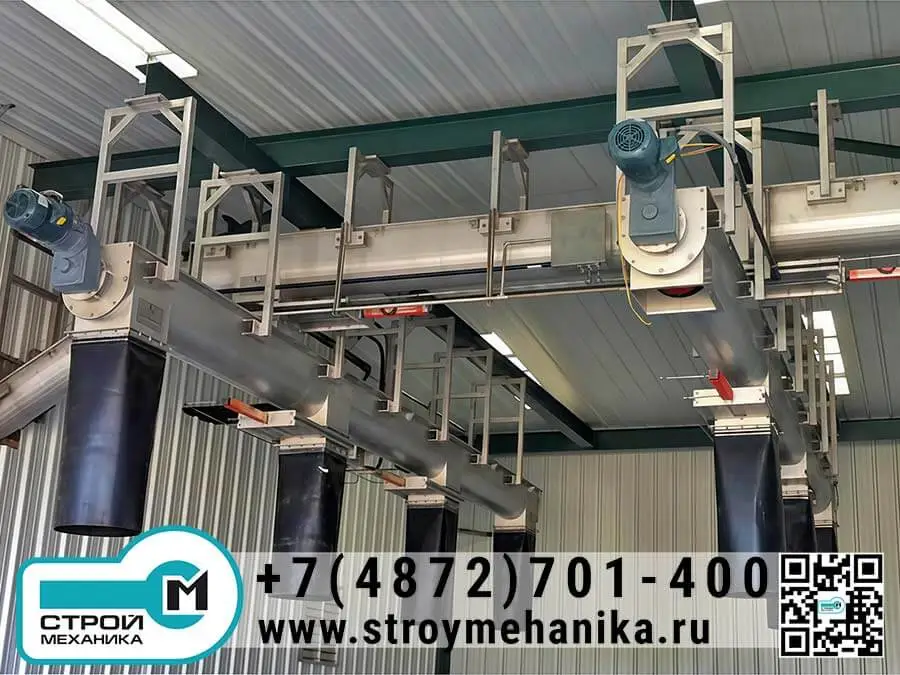

Безвальный шнековый конвейер серии UV-LXWZ предназначен для непрерывной подачи и транспортирования материалов, которые трудно перемещать классическим шнеком с валом: влажных и липких продуктов, волокнистых включений, неоднородных по размеру частиц, а также материалов, склонных к налипанию и зависанию в зоне загрузки. Конвейер применяют в линиях, где важны стабильная производительность, минимальные простои на очистку и высокая устойчивость к засорам: от участка разгрузки и накопления до дозирования, смешивания, обезвоживания, переработки и утилизации.

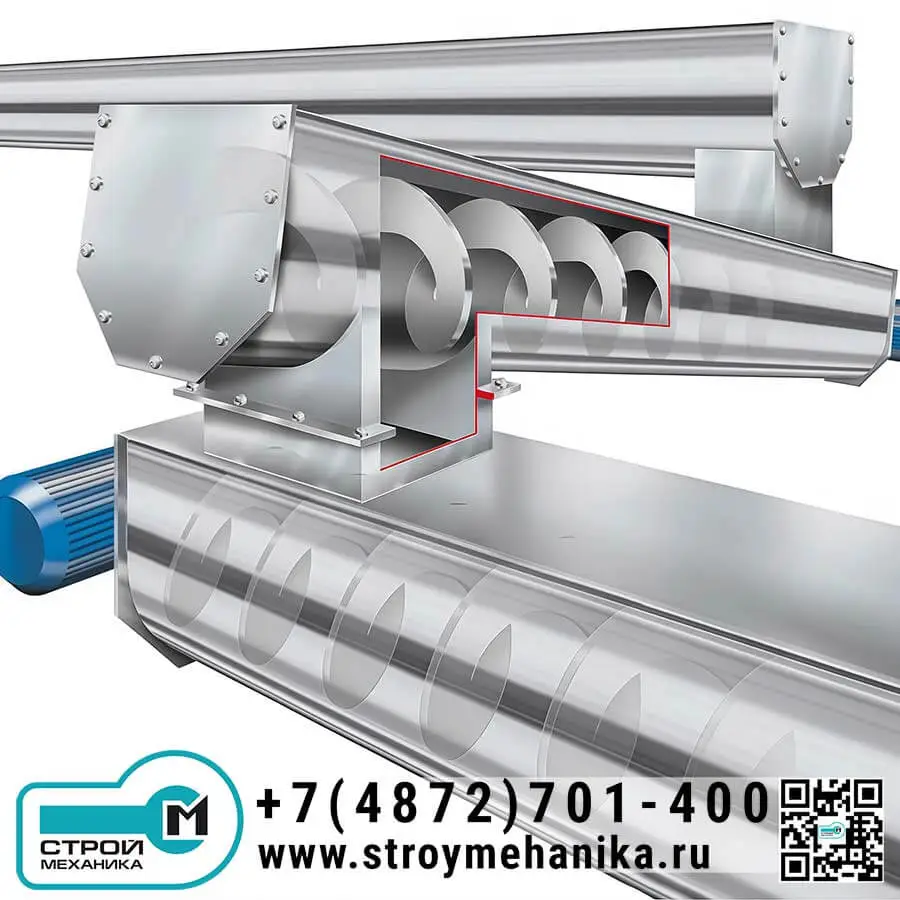

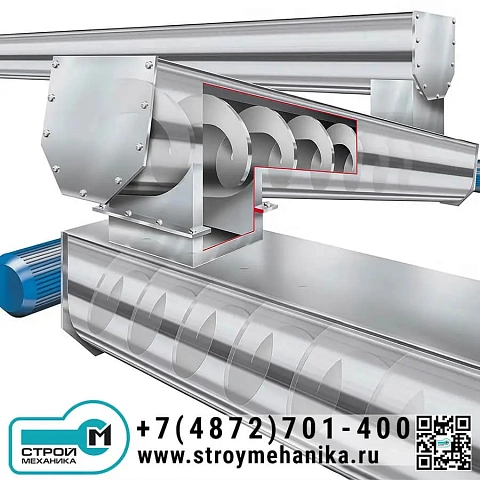

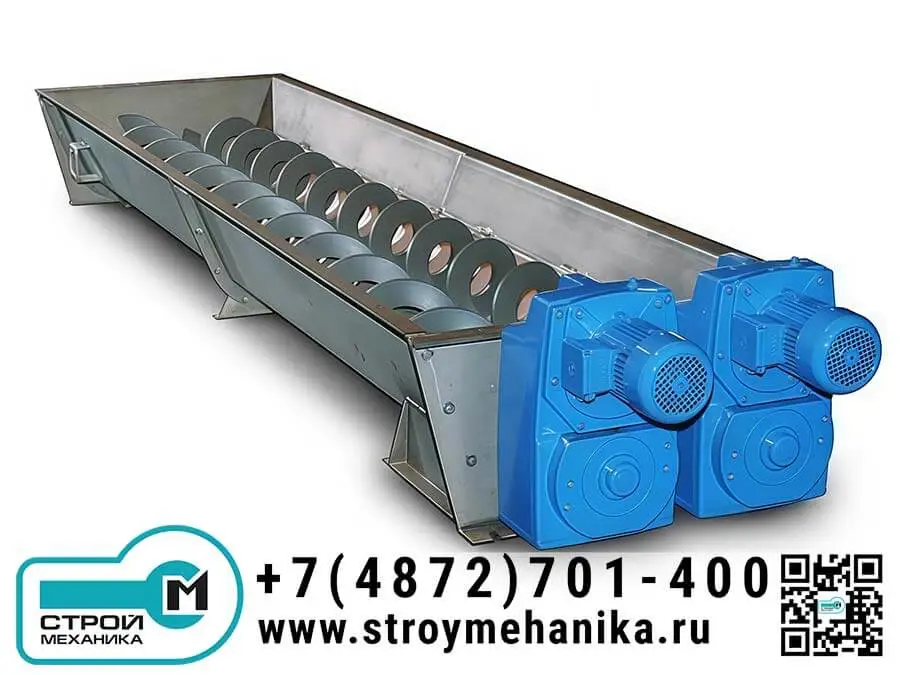

Конструктивно оборудование выполнено в виде U-образного транспортирующего корпуса (лотка), внутри которого вращается безвальная шнековая спираль повышенной прочности. Спираль не опирается на промежуточные внутренние подшипники, а «скользит» по нижней части корпуса на износостойкой футеровке, которая одновременно является рабочей опорной поверхностью и защищает корпус от истирания абразивом. Такое решение особенно эффективно там, где внутренние подвесные подшипники традиционных шнеков быстро выходят из строя и становятся «точками» накопления материала.

Для обеспечения чистоты, снижения запахов и защиты от внешних загрязнений лоток может комплектоваться крышками с уплотнительными прокладками; предусмотрены варианты загрузки сверху в открытый лоток, через загрузочный патрубок в крышке, либо через боковой загрузочный узел в зоне приёма материала. Разгрузка выполняется через стандартный нижний выгрузной патрубок или через открытый выход.

Принцип работы

Электродвигатель через редуктор приводит во вращение безвальную шнековую спираль. При вращении витки спирали создают поступательное перемещение материала вдоль лотка от загрузки к выгрузке. Материал частично опирается на футеровку и стенки корпуса, а безвальная спираль «проталкивает» его вперёд, при этом отсутствует центральный вал, который обычно становится причиной наматывания волокон и зависания влажных масс. Футеровка снижает трение и износ, одновременно выполняя функцию опорной поверхности спирали, что позволяет работать без промежуточных внутренних подшипников и уменьшать вероятность засора в тракте транспортирования.

Преимущества

• Отсутствие центрального вала: меньше наматывания волокнистых включений и меньше риск закупорки при работе с влажными и липкими массами.
• Отсутствие внутренних промежуточных подшипников: меньше «точек» накопления продукта и меньше обслуживания; футеровка выполняет роль опорной поверхности спирали.
• Износостойкая футеровка внутри лотка: защита корпуса от истирания и снижение трения, что повышает ресурс и стабильность транспортирования.
• Удобство санитарного и сервисного обслуживания: крышки с прокладками, доступ к внутреннему объёму для контроля и очистки, опции моечных форсунок и люков.
• Гибкость компоновки линии: варианты загрузки сверху, через крышку или сбоку; варианты привода (прямой, через муфту, цепной, ременной).
• Широкая применимость по материалам: пригоден для влажных, неоднородных и плохо сыпучих материалов, а также для ряда сухих продуктов (цемент, песок, шлифовальная пыль) при корректном подборе футеровки и режима.

Область применения

• Очистка сточных вод и экологические линии: обезвоженный осадок, шлам, песок, отсев, решётки и включения.
• Пищевая промышленность: пищевые отходы, обрезь, влажные фракции переработки, побочные продукты.
• Переработка твёрдых бытовых отходов: коммунальные фракции, смешанные и неоднородные материалы.
• Целлюлозно-бумажная промышленность: волокнистые отходы, влажные фракции.
• Химическая промышленность и общепромышленное применение: материалы с нестабильной гранулометрией, склонные к налипанию и образованию пробок.
