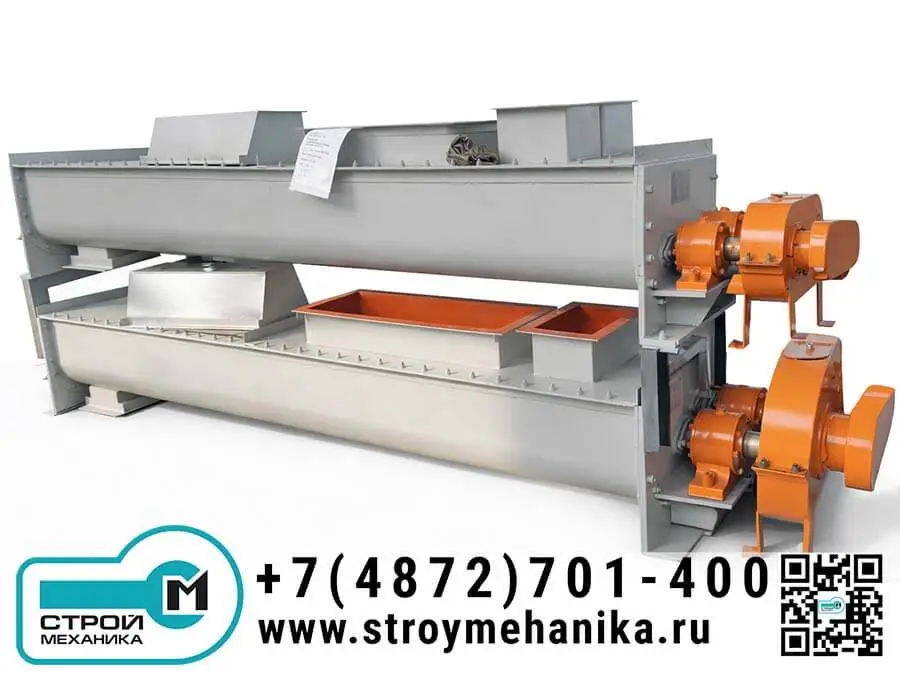

Шнековый конвейер GX (лотковый) для порошкообразных и гранулированных материалов

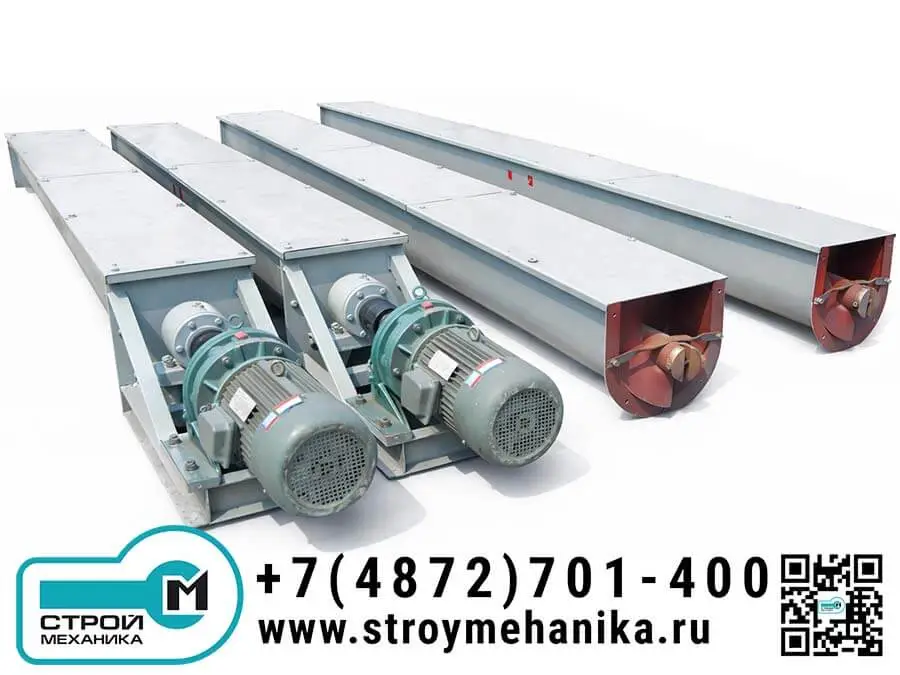

Шнековый конвейер типа GX — это механическое оборудование непрерывного действия для транспортирования сыпучих материалов в закрытом или полузакрытом лотке. Перемещение выполняется вращающимся шнеком (винтовой спиралью), который создает осевое усилие и «проталкивает» материал вдоль желоба. Такая схема особенно эффективна на коротких и средних трассах, когда требуется компактная компоновка, дозируемая подача и защита материала от внешней среды (пыль, осадки, подсос воздуха).

Конвейер рассчитан на работу с порошкообразными и зернистыми материалами (цемент, песок, зола, угольная мелочь, шлаки и т.п.), а также с рядом мелкокусковых фракций. При этом шнековые системы в целом не применяют для сильно липких, слёживающихся и быстро портящихся материалов, поскольку они склонны к налипанию на витки и стенки, росту сопротивления и перегрузкам привода. Для корректного подбора важны физико-механические свойства продукта (сыпучесть, абразивность, влажность, склонность к слёживанию) и допустимая степень заполнения лотка — это напрямую влияет на ресурс витков, подвесных опор и потребную мощность.

GX-конвейер может быть выполнен в горизонтальном и наклонном исполнении. Для наклонной транспортировки до 15° — при увеличении угла снижается фактическая производительность и повышаются требования к конструкции шнека и уплотнений.

В конструкции GX важный акцент сделан на обслуживаемости и ресурсе узлов: головной и хвостовой подшипники вынесены наружу лотка (для снижения попадания пыли и упрощения обслуживания), применена подвесная опора с улучшенной герметизацией и смазкой, а также оптимизирована зона разгрузки для снижения риска забивания. Именно подвесные (промежуточные) опоры в длинных шнеках являются критическим элементом надежности, поэтому их уплотнения и режим смазки принципиальны для долговечной работы.

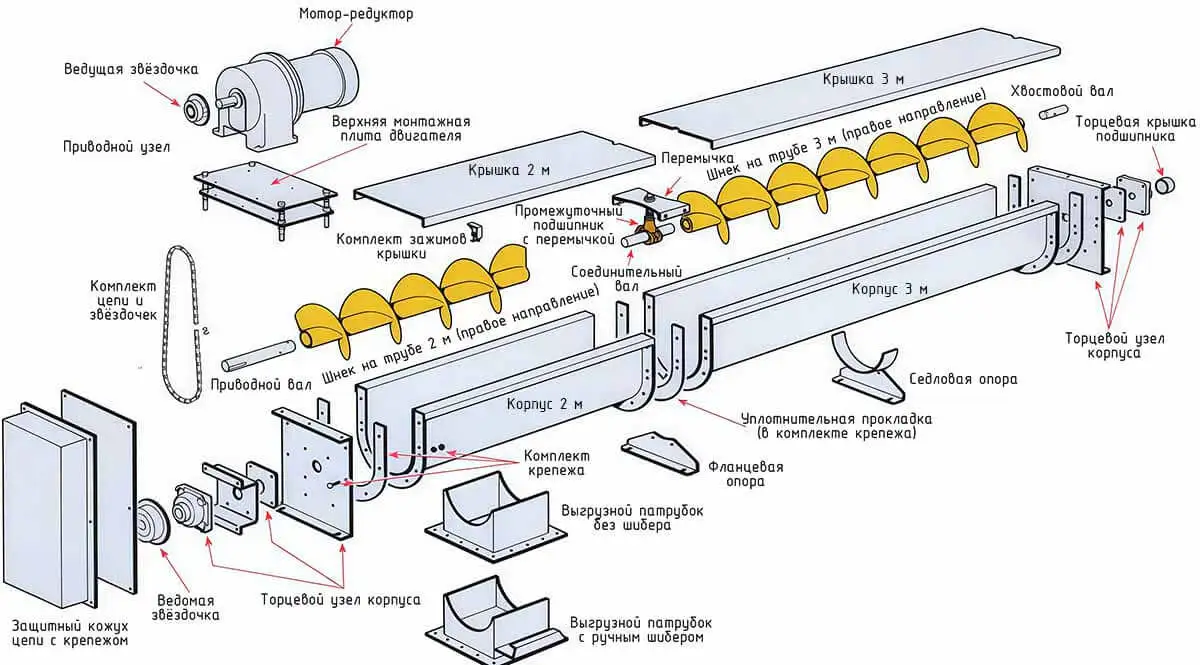

Состав и быстроизнашиваемые элементы

Преимущества

• Экологичность и чистота участка: закрытый лоток уменьшает пыление и потери материала; подходит для пылящих и «резко пахнущих» продуктов, а также для горячих материалов.
• Повышенная износостойкость шнека: износостойкая обработка/упрочнение витков снижает скорость абразивного износа и увеличивает срок службы при работе с цементом, золой, шлаком, песком и т.п.
• Гибкость по технологической схеме: возможны многоточечная загрузка и многоточечная разгрузка.
• Сниженный риск забивания в зоне разгрузки за счет оптимизации выходного участка и конструктивных решений по валу/подвесным опорам.
• Удобство обслуживания: головной и хвостовой подшипники вынесены за пределы лотка — меньше пыли в опорах, проще доступ и ремонт; подвесные узлы имеют улучшенную герметизацию и смазку.

Принцип работы

1. Подача материала в загрузочный патрубок (самотеком из бункера/через питатель).

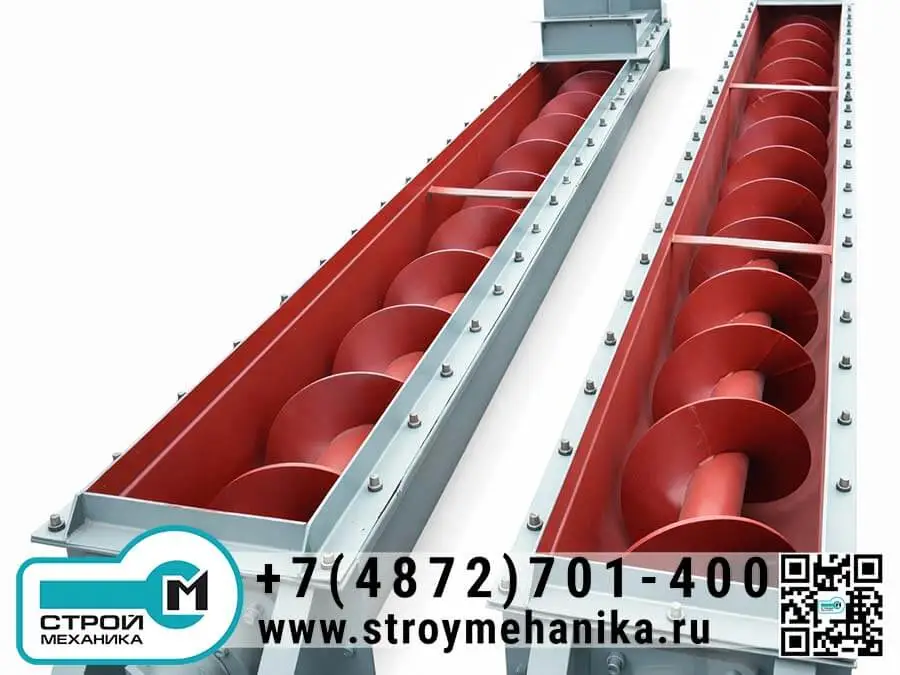

2. Вращение шнека: винтовая спираль захватывает материал и перемещает его вдоль оси лотка за счет осевого «винтового» усилия. Общий принцип соответствует классической схеме «шнек в лотке/трубе».
3. Поддержка вала и соосность: на длинных трассах вал шнека опирается на подвесные (промежуточные) подшипники; конструкция узла обеспечивает соосность секций и повышает общую жесткость системы.
4. Разгрузка через выходной патрубок/окна разгрузки; оптимизированная зона разгрузки снижает вероятность «пробки» при нестабильной влажности или неоднородном грансоставе.
5. Сервис и ресурс: наружное расположение концевых опор уменьшает попадание пыли в подшипники; улучшенное уплотнение подвесных опор снижает утечки смазки и ускоренный износ.

Область применения

• Цементные и бетонные производства: цемент, минеральные добавки, зола, микрокремнезем, песок.
• ТЭЦ и промышленные котельные: угольная мелочь, угольная зола, шлаки, сухие минеральные фракции.
• Горнодобывающая и металлургия: транспортирование сухих порошков, гранулятов, отсевов и мелкокусковых материалов на короткие/средние расстояния.
• Агро и зернохранилища: зерновые и гранулированные продукты (с учетом требований по деликатности и санитарии для пищевых применений).
