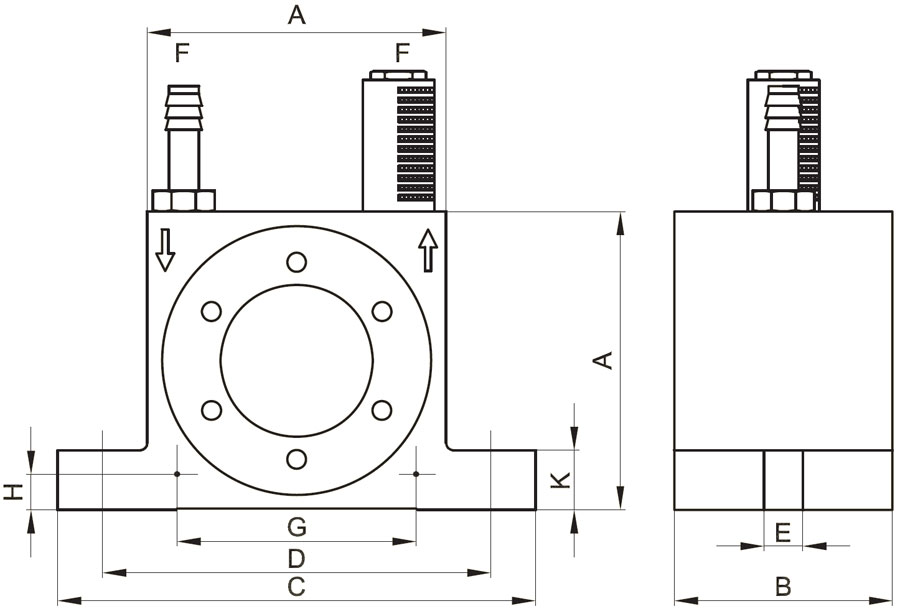

Модель | A, мм | B, мм | C, мм | D, мм | E, мм | F | G, мм | H, мм | K, мм |
---|---|---|---|---|---|---|---|---|---|
NCT 1 | 40 | 27 | 70 | 56 | 6,5 | G 1/8 | 30 | 5,5 | 10 |
NCT 2 | 40 | 27 | 70 | 56 | 6,5 | G 1/8 | 30 | 5,5 | 10 |
NCT 3 | 50 | 32 | 86 | 68 | 7 | G 1/8 | 40 | 7 | 12 |
NCT 4 | 50 | 32 | 86 | 68 | 7 | G 1/8 | 40 | 7 | 12 |
NCT 5 | 65 | 43 | 113 | 90 | 9 | G 1/4 | 50 | 9 | 16 |
NCT 10 | 65 | 43 | 113 | 90 | 9 | G 1/4 | 50 | 9 | 16 |
NCT 15 | 80 | 56 | 128 | 104 | 9 | G 1/4 | 60 | 10 | 16 |
NCT 29 | 80 | 56 | 128 | 104 | 9 | G 1/4 | 60 | 10 | 16 |
NCT 55 | 100 | 73 | 160 | 130 | 13 | G 3/8 | 80 | 12 | 20 |
NCT 108 | 100 | 73 | 160 | 130 | 13 | G 3/8 | 80 | 12 | 20 |
NCT 126 | 120 | 86 | 194 | 152 | 17 | G 3/8 | 100 | 13 | 25 |
NCT 250 | 120 | 86 | 194 | 152 | 17 | G 3/8 | 100 | 13 | 25 |
Технические характеристики
Модель | Рабочий момент, см˙кг | Номинальная частота, мин-1 | Центробежная сила, Н | Расход воздуха, л/мин | Уровень шума, дБ | Вес, кг | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
2 бар | 4 бар | 6 бар | 2 бар | 4 бар | 6 бар | 2 бар | 6 бар | 2 бар | 6 бар | |||
NCT 1 | 0,006 | 29 100 | 38 820 | 45 460 | 288 | 513 | 703 | 19 | 45 | 68 | 83 | 0,165 |
NCT 2 | 0,012 | 21 360 | 29 520 | 34 000 | 311 | 594 | 787 | 20 | 48 | 66 | 81 | 0,162 |
NCT 3 | 0,016 | 26 940 | 34 900 | 39 700 | 637 | 1 069 | 1 383 | 28 | 75 | 63 | 77 | 0,230 |
NCT 4 | 0,023 | 21 740 | 26 920 | 30 380 | 597 | 915 | 1 165 | 31 | 73 | 62 | 76 | 0,240 |
NCT 5 | 0,049 | 22 740 | 27 840 | 30 940 | 1 389 | 2 082 | 2 572 | 93 | 284 | 74 | 90 | 0,550 |
NCT 10 | 0,096 | 16 940 | 20 680 | 22 980 | 1 511 | 2 251 | 2 780 | 92 | 287 | 66 | 78 | 0,570 |
NCT 15 | 0,160 | 15 740 | 20 060 | 22 700 | 2 174 | 3 530 | 4 521 | 215 | 461 | 72 | 84 | 1,045 |
NCT 29 | 0,282 | 11 920 | 14 760 | 16 740 | 2 197 | 3 369 | 4 334 | 216 | 461 | 66 | 78 | 1,090 |
NCT 55 | 0,545 | 11 000 | 13 980 | 15 760 | 3 618 | 5 845 | 7 426 | 386 | 918 | 77 | 85 | 2,125 |
NCT 108 | 1,081 | 8 280 | 10 420 | 11 720 | 4 067 | 6 441 | 8 152 | 379 | 911 | 73 | 84 | 2,250 |
NCT 126 | 1,262 | 6 060 | 8 280 | 9 400 | 2 591 | 4 760 | 6 124 | 653 | 1 707 | 71 | 83 | 3,585 |
NCT 250 | 2,502 | 5 500 | 7 020 | 7 800 | 4 152 | 6 761 | 8 348 | 655 | 1 710 | 71 | 82 | 3,820 |
Пневматические турбинные вибраторы серии NCT чаще всего используются для перемещения сыпучих материалов. Например, для:
Отличительными чертами турбинных пневмовибраторов NCT являются высокая частота вибрации при низком уровне шума и низкое потребление воздуха.
Круговая вибрация создается вынуждающей силой вращающегося стального ролика, который движется по внутреннему кольцу из стали с очень высокой скоростью.
