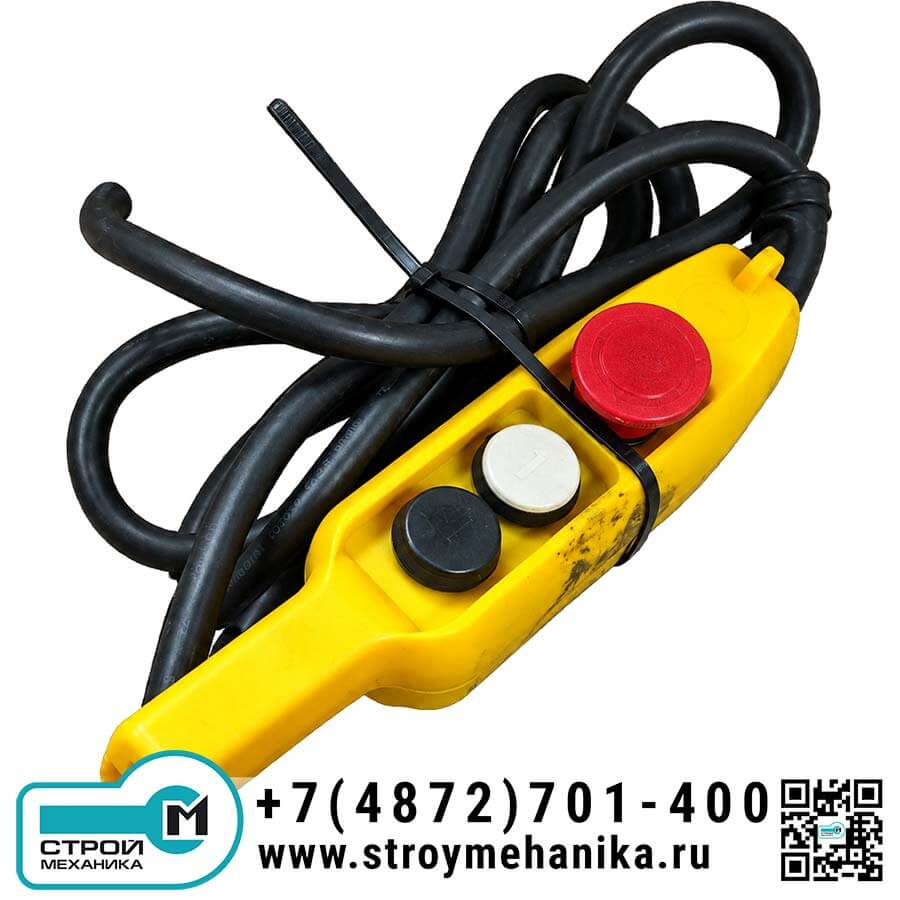

Выносной кнопочный пульт управления телескопическим загрузчиком ТЗС

Выносной пульт предназначен для управления механизмом перемещения телескопического загрузчика с рабочего места оператора. Он позволяет разместить органы управления в точке, откуда хорошо видны загрузочный люк автомобиля, положение нижнего колокола и зона выгрузки.

Типовой пульт передаёт в шкаф управления команды «Опустить», «Поднять» и «Стоп». В зависимости от электрической схемы может быть предусмотрена аварийная остановка, световая индикация, разрешение загрузки или переключатель режима. Фактический набор функций должен совпадать со схемой конкретного ТЗС.

Пульт является командным устройством и обычно не коммутирует электродвигатель напрямую: силовые цепи, защита и реверс располагаются в шкафу управления. Исходная карточка не сообщает напряжение цепей управления, степень защиты и состав кнопок, поэтому эти показатели необходимо согласовать перед заказом.

Принцип работы

При нажатии кнопки замыкается соответствующая цепь управления контактором или входом контроллера. Шкаф включает привод в требуемом направлении. После отпускания кнопки, команды останова либо срабатывания концевого выключателя цепь размыкается, и перемещение прекращается.

Преимущества

• управление из зоны прямой видимости;
• сокращение времени позиционирования;
• простая и понятная логика работы;
• возможность аварийного прекращения движения;
• замена пульта без переделки механической части ТЗС.

Область применения

Погрузочные посты цементных и сухосмесительных заводов, элеваторы, терминалы сыпучих грузов, узлы загрузки автоцистерн, вагонов и контейнеров.
