Открытые телескопические загрузочные рукава серии TA

Открытые телескопические загрузочные рукава серии TA (TA450 / TA600) предназначены для загрузки сухих сыпучих материалов из бункеров, силосов, конвейеров и других точек разгрузки в открытые автосамосвалы/грузовики и железнодорожные вагоны, а также для портовых и складских операций. Конструкция рассчитана на тяжёлые условия эксплуатации и обеспечивает стабильную подачу материала при высокой производительности.

Ключевая особенность оборудования — телескопическая (выдвижная) шахта/лоток с системой подъёма, которая позволяет опускать выпускной узел ближе к поверхности материала в кузове и, по мере заполнения, корректно поднимать рукав. Это снижает высоту падения, уменьшает расслоение/дробление продукта и помогает удерживать пыль в зоне загрузки.

С точки зрения пылеподавления TA-серия ориентирована на работу с сухими порошками и гранулами: применяется гибкая пылезащитная юбка и компоновка рукава, при которой зона разгрузки частично «экранируется» от внешней среды. В отрасли это считается базовым решением для снижения выбросов «фугитивной» пыли при загрузке открытых кузовов, а при наличии подключения к аспирации эффективность пылеулавливания дополнительно возрастает.

Серия TA выпускается в двух типоразмерах по входному патрубку — Ø450 и Ø600 мм, а изнашиваемые/контактирующие с продуктом элементы могут выполняться из углеродистой стали, нержавеющей стали (304/316) либо износостойких марок (например, NM400) — это важно при работе с абразивными продуктами (зола уноса, цемент, минпорошок, сухие смеси, песок/фракции и т.п.).

Принцип работы

1. Подача материала сверху вниз. Материал поступает через входной патрубок в центральный канал/конус и направляется в кузов (или вагон). Телескопическая часть опускается на заданную глубину, чтобы материал выгружался ближе к поверхности насыпи.
2. Удержание пыли в зоне разгрузки. В нижней части установлен гибкий двухслойный резиновый пылезащитный фартук (юбка), который формирует локальное «ограждение» вокруг точки падения материала и препятствует выдуванию пыли наружу. В типовых системах такого класса юбка должна перекрывать область разгрузки и подниматься по мере роста уровня материала — именно поэтому применяют датчики уровня/зонд и автоматический подъём.
3. Автоподъём по уровню материала. В TA450/TA600 есть функция автоматического подъёма по сигналу датчика уровня: когда материал в кузове поднимается, система поднимает рукав так, чтобы нижняя кромка оставалась на оптимальном расстоянии от насыпи, а юбка продолжала эффективно подавлять пыль.
4. Стабилизация и безопасность движения. Подъём/опускание реализованы через тросовую (кабельную) систему, предусмотрены верхние/нижние концевики и контроль провисания троса — это защищает механизм от перекоса, обрыва и ошибочных команд при эксплуатации.

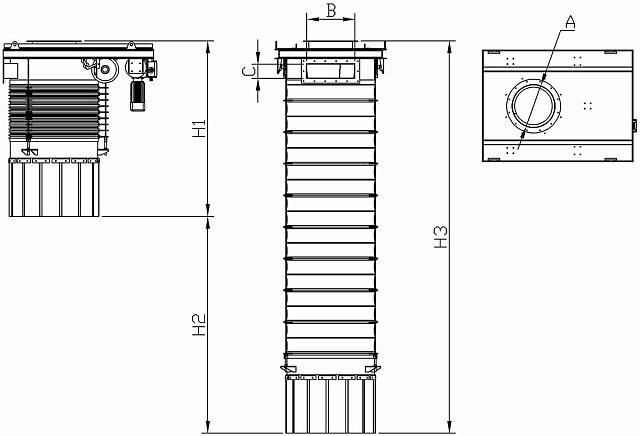

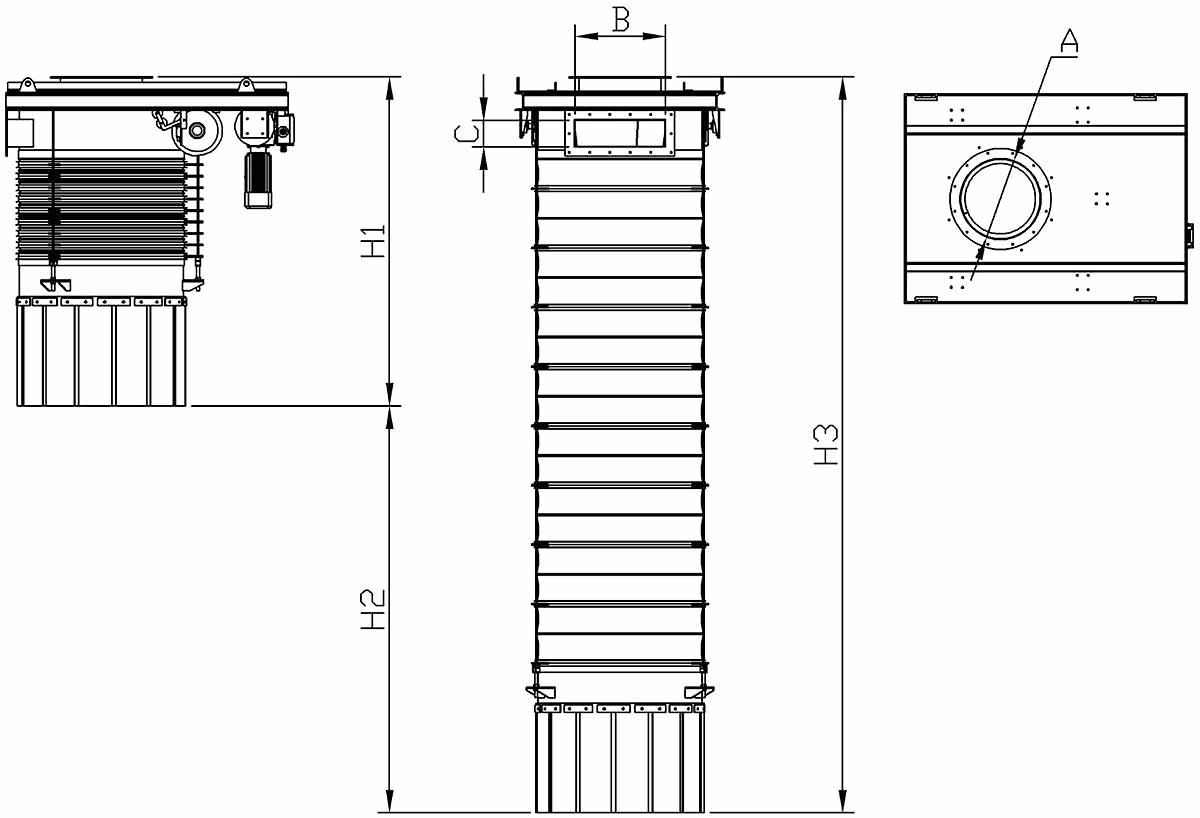

Конструкция, оснащение и опции

Преимущества

• Низкое пыление при загрузке открытых кузовов
  Гибкая юбка и автоматическое позиционирование по уровню материала помогают удерживать пыль в зоне разгрузки и снижают потери продукта. Для подобных открытых загрузочных рукавов это критично на портовых и складских площадках, где ветер и турбулентность резко увеличивают выбросы.
• Надёжная механика для тяжёлых условий
  Тросовая стабилизация, контроль провисания и концевики защищают механизм подъёма от перекосов и нештатных ситуаций. Такое исполнение повышает стабильность работы при интенсивной погрузке и частых циклах «вниз/вверх».
• Гибкая комплектация под материал и абразивность
  Можно подобрать материалы внутреннего конуса/центрального канала (углеродистые, нержавеющие 304/316, износостойкие), что особенно важно для цемента, сухой золы, пыли рукавных фильтров, минеральных порошков и других абразивных продуктов.
• Удобство управления и интеграции
  Встроенный шкаф управления, выносная панель и режимы автоматический/ручной/дистанционный упрощают внедрение в существующие узлы отгрузки (силос–питатель–лоток) и повышают безопасность работы персонала.

Область применения

• Погрузка в открытые грузовики/самосвалы, полувагоны и другие открытые транспортные ёмкости
• Портовые терминалы и перевалка сухих сыпучих грузов (погрузка/перегрузка)
• Карьерные и шахтные площадки, складирование и отгрузка минеральных материалов
• Цемент, сухие смеси, зола уноса/сухая зола, пыль аспирации/рукавных фильтров, минпорошок, зерно, сера и другие сухие материалы (подбор исполнения по абразивности и фракции)
