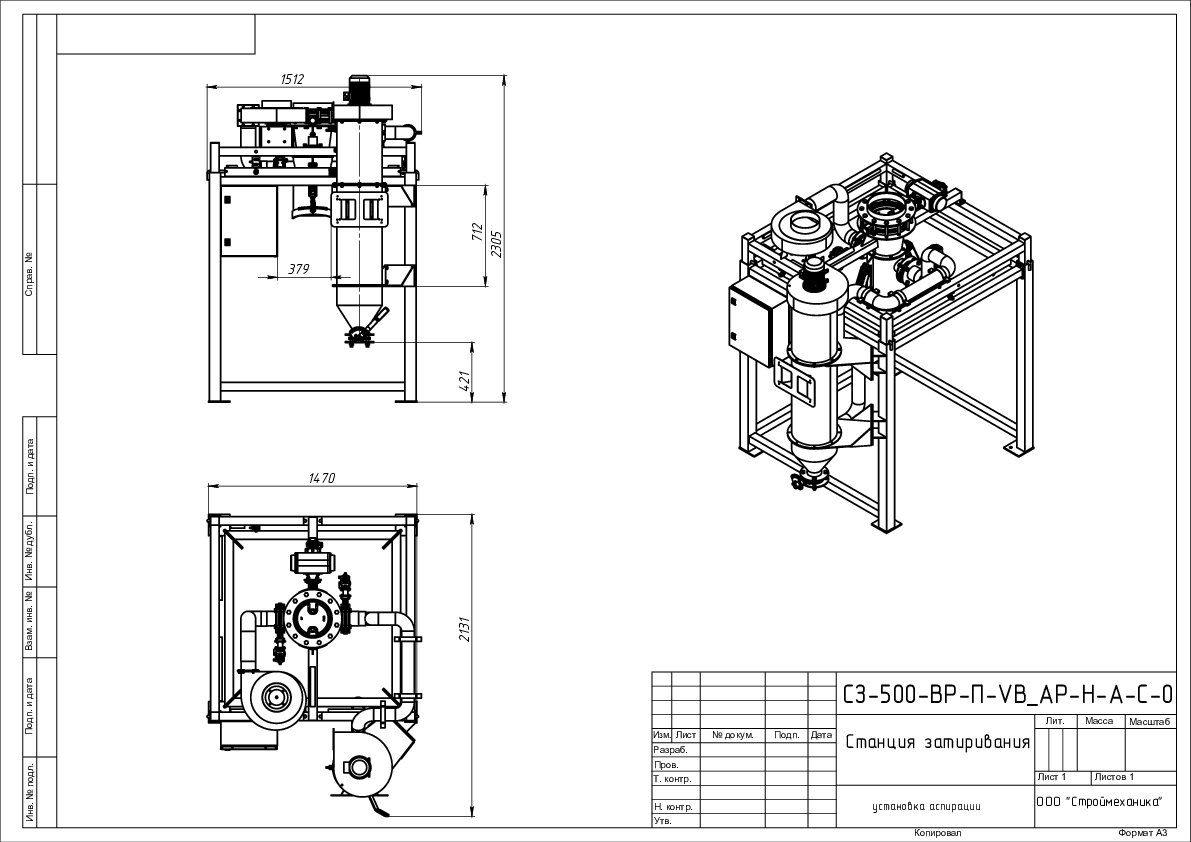

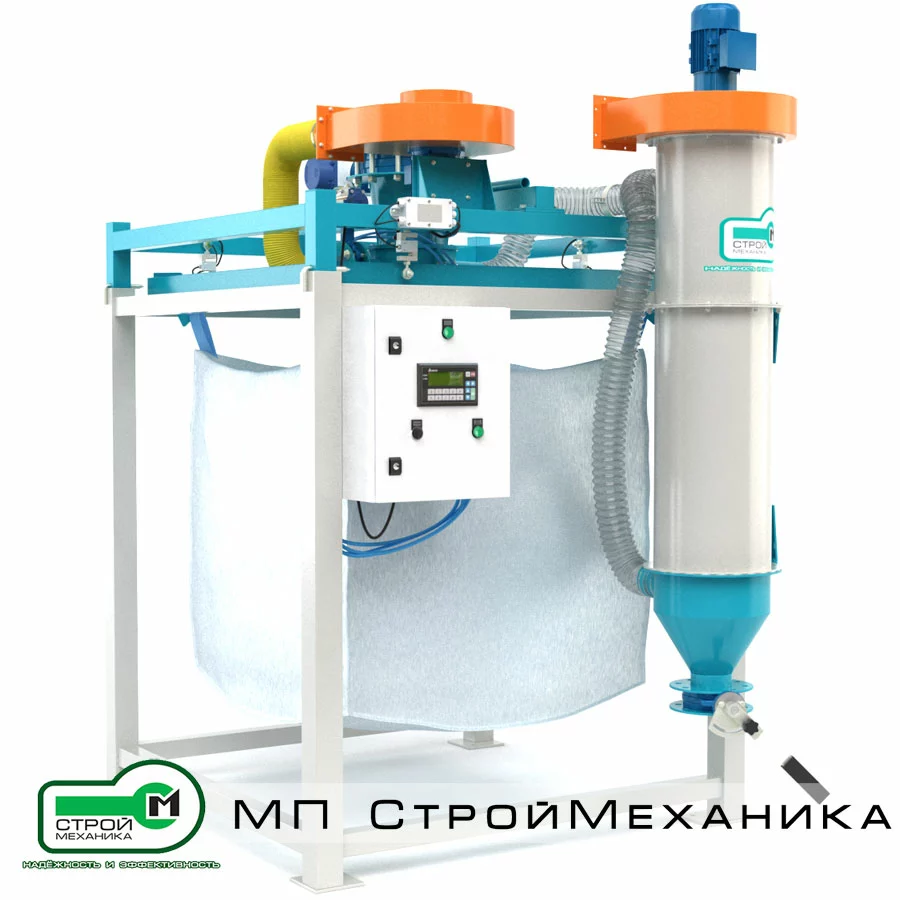

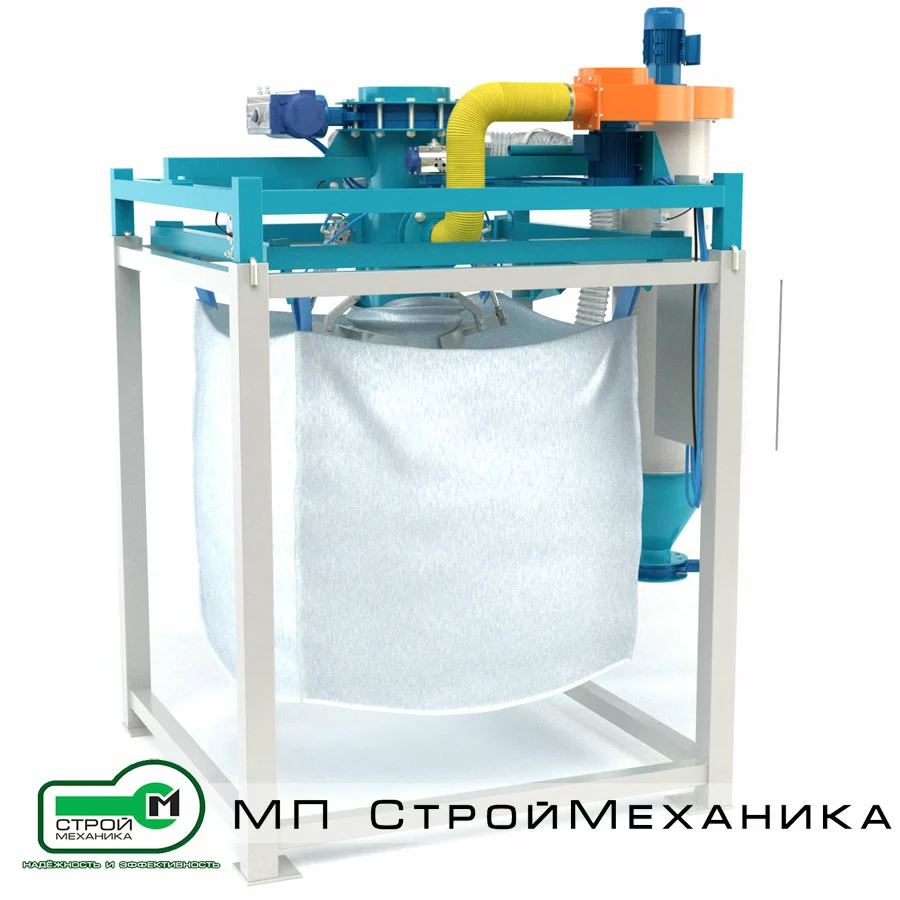

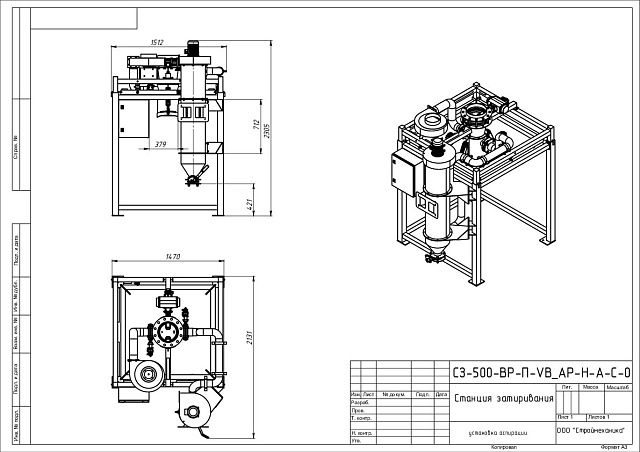

Станция затаривания СЗ-500-ВР-П-VB_AP-Н-А-С-0 с наддувом и аспирацией

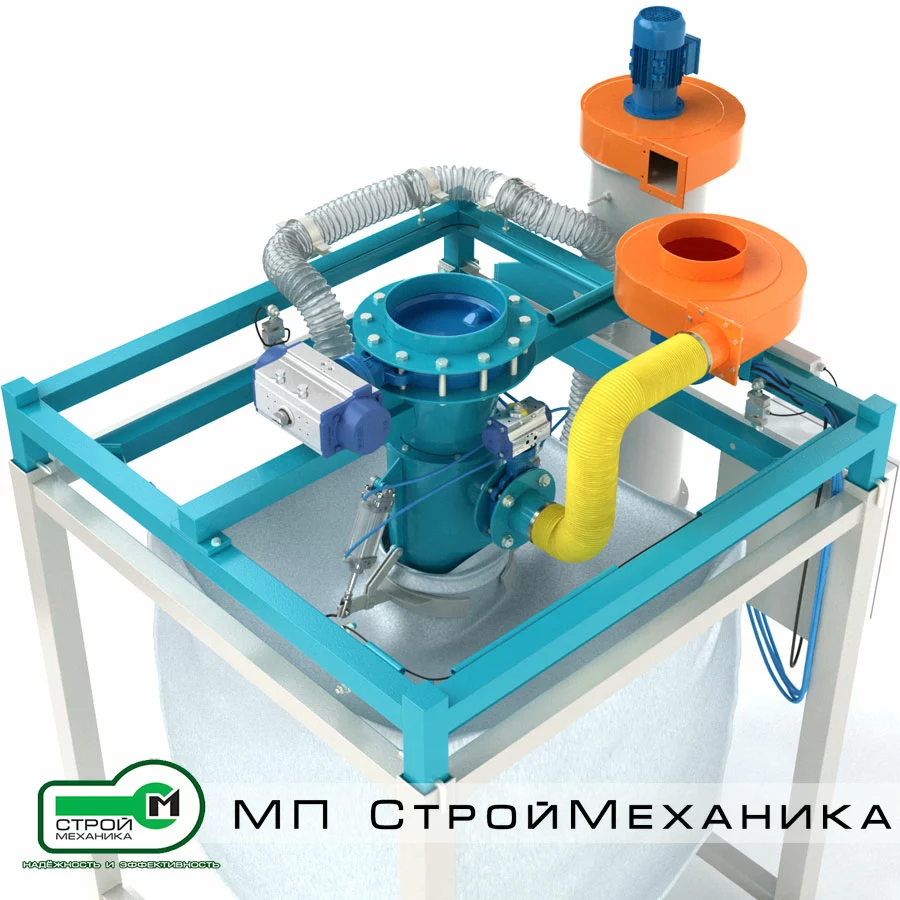

Станция затаривания СЗ-500 для загрузки сыпучих продуктов в тканевые контейнеры «БИГ-БЭГ» с функцией наддува и системой аспирации широко используется как в составе линий упаковки сыпучих материалов, так и в качестве самостоятельной автономной технологической единицы.

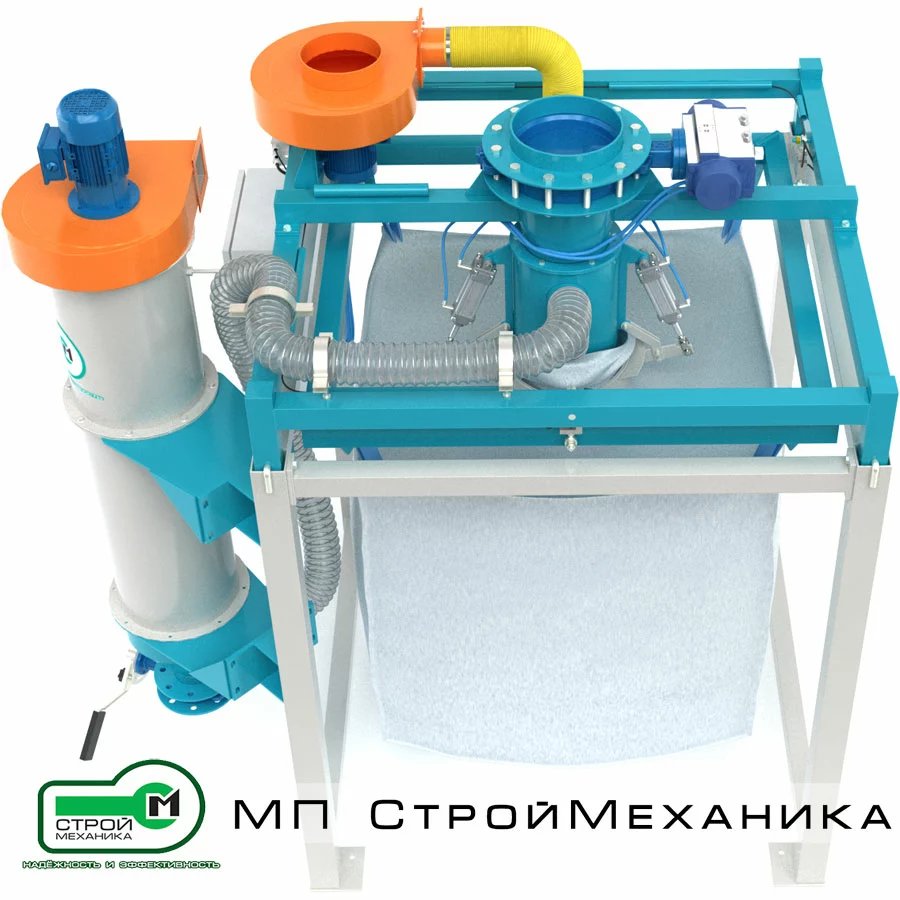

Конструктивными элементами станции затаривания являются:

• рама-основание - представляет собой пространственную металлоконструкцию с возможностью регулировки по высоте;

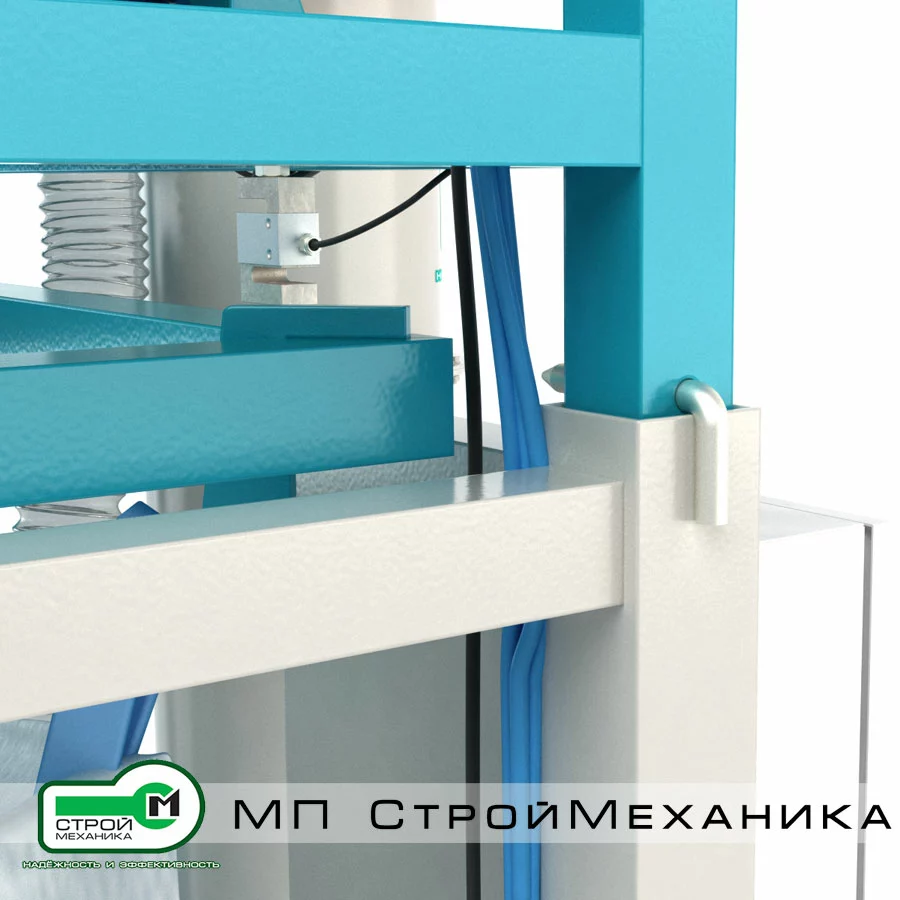

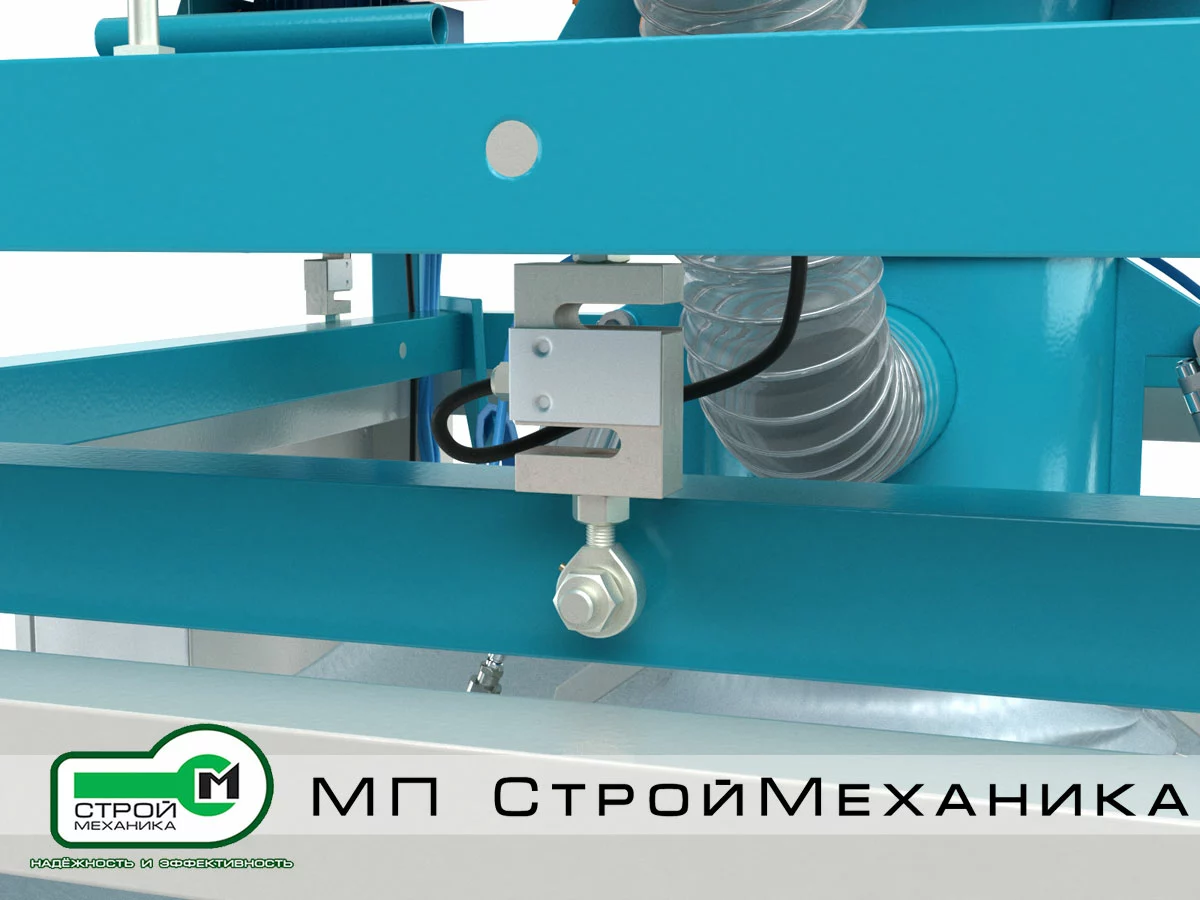

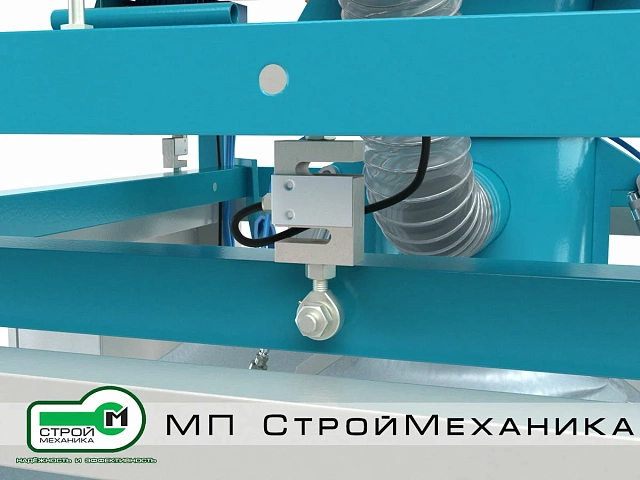

• взвешивающая рама - соединяется с основной рамой через тензометрические датчики;

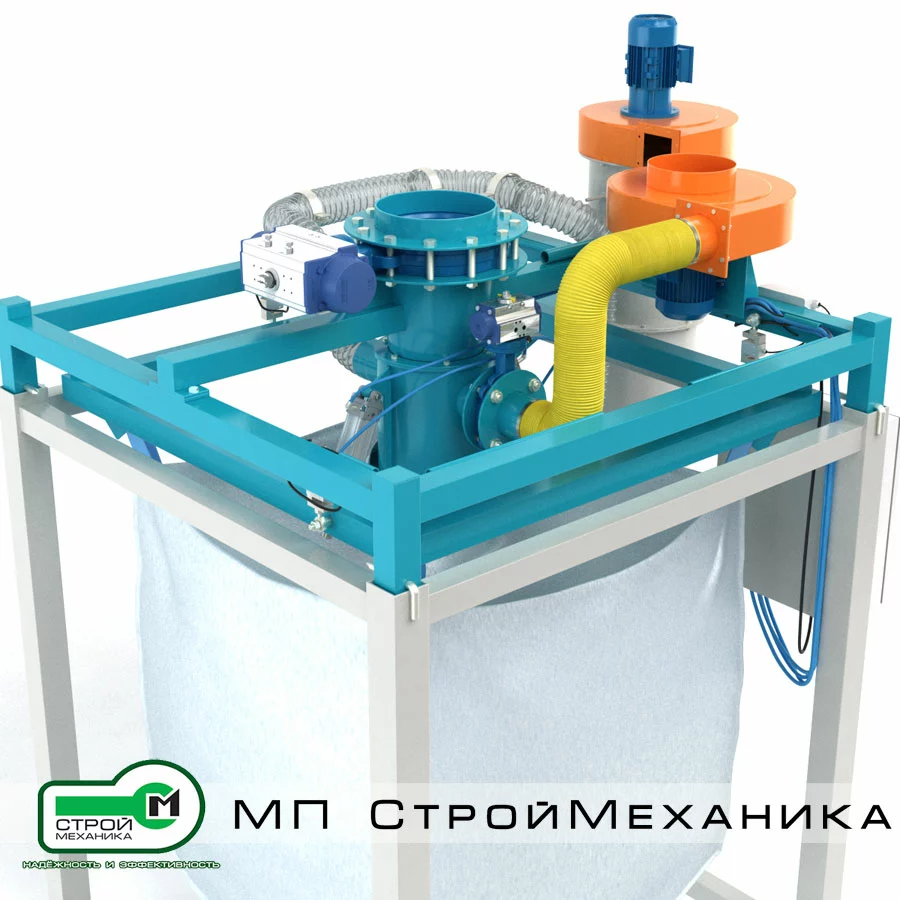

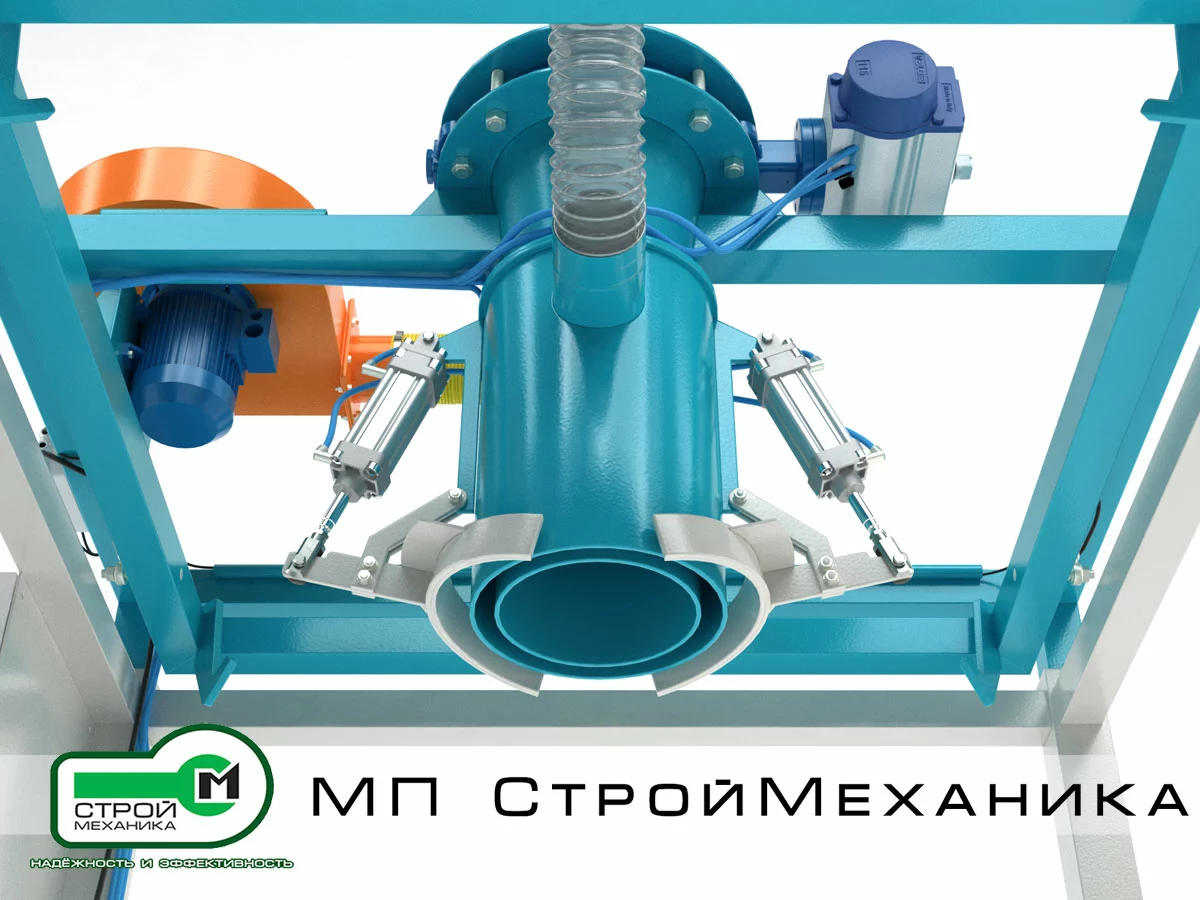

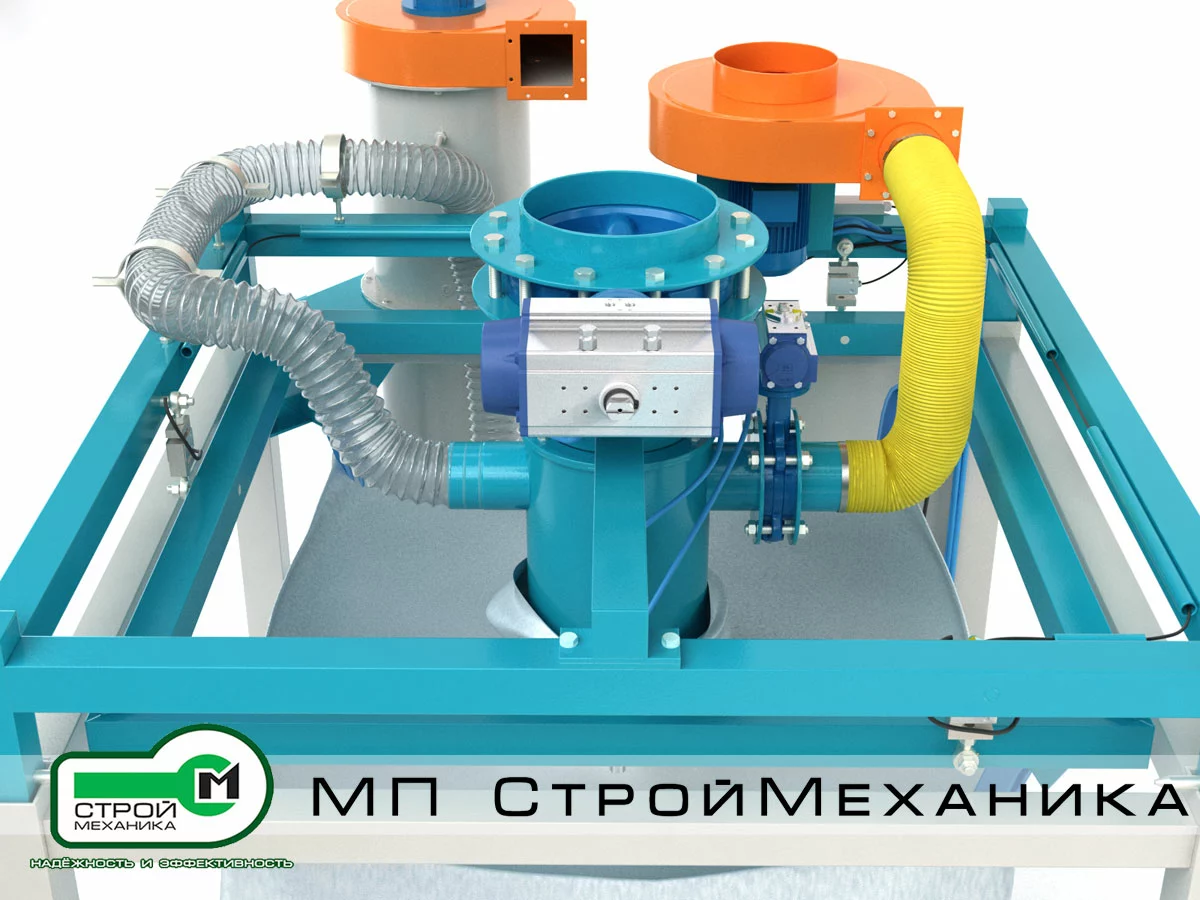

• узел загрузки - включает в себя трубу загрузки с пневматическим затвором и прижимами мешка;
• система аспирации - служит для предотвращения пыления в процессе загрузки мешка;
• данная модель станции затаривания укомплектована модулем наддува мешка.

Основой системы аспирации служит современный картриджный фильтр SILOJET V3 с системой принудительного пылеудаления. Площадь фильтрующих элементов данного фильтра, составляет 6,3 м³, что позволяет эффективно очищать проходящий через него воздух, от взвешенных частиц (пыли), образующейся в процессе фасовки материала. Принудительная система всасывания воздуха (вентилятор), установленный в верхней части фильтра имеет мощность привода 2,2 кВт, что позволяет обеспечить высокоэффективное всасывание пыли из зоны фасовки продукта.

Система аспирации станции затаривания СЗ-500 оборудована программируемой, автоматической системой пневмоочистки фильтрующих элементов. Наличие данной системы позволяет очищать картриджи (фильтрующие элементы) от скопившейся на них пыли, тем самым обеспечивая высокую степень фильтрации.

Процесс загрузки происходит следующим образом. Оператор вручную надевает горловину контейнера на патрубок выгрузки и поддерживает ее до окончания процесса загрузки. Перед подачей материала контейнер надувается воздухом с целью приобретения необходимой формы. Сыпучий материал самотеком заполняет емкость контейнера. Дозировка обеспечивается двухходовым затвором, позволяющим «грубо» и «точно» регулировать заполнение емкости. После загрузки оператор закрывает затворы весового бункера и аспирационной системы, а заполненный контейнер дальше перемещается по линии.

Преимущества станции СЗ-500 с функцией наддува и системой аспирации:

• может быть использована для затаривания любых сыпучих грузов в виде порошка или гранул, не длиннее 50 мм;
• загружает контейнеры любой формы и конструкции;
• минимальная трудозатратность – обслуживается одним человеком;
• приспособлена для работы в составе технологических линий, легко управляется и синхронизируется с сопряженным оборудованием.
