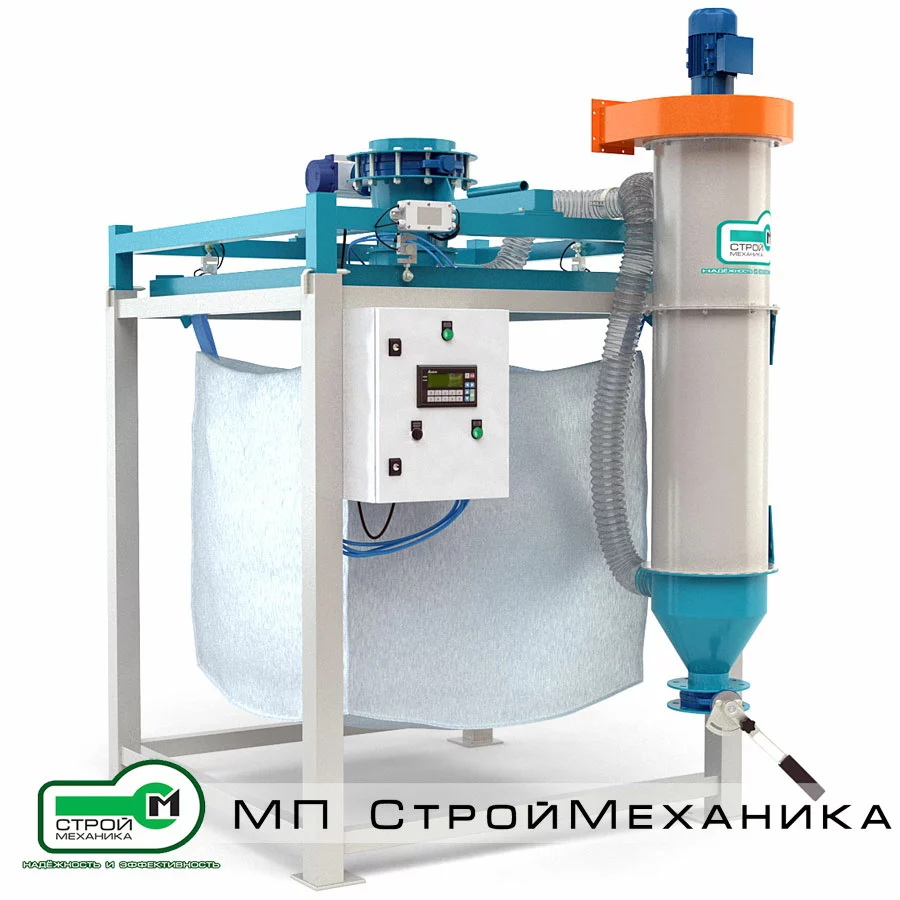

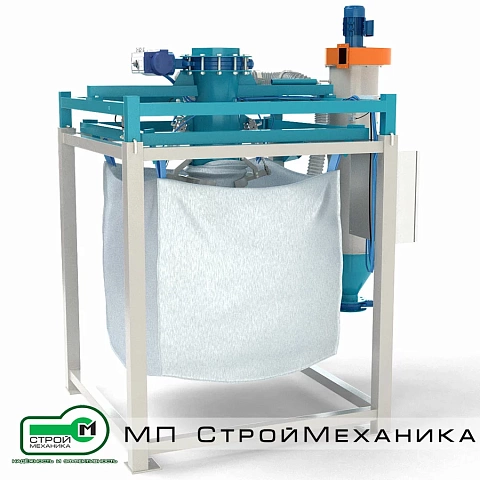

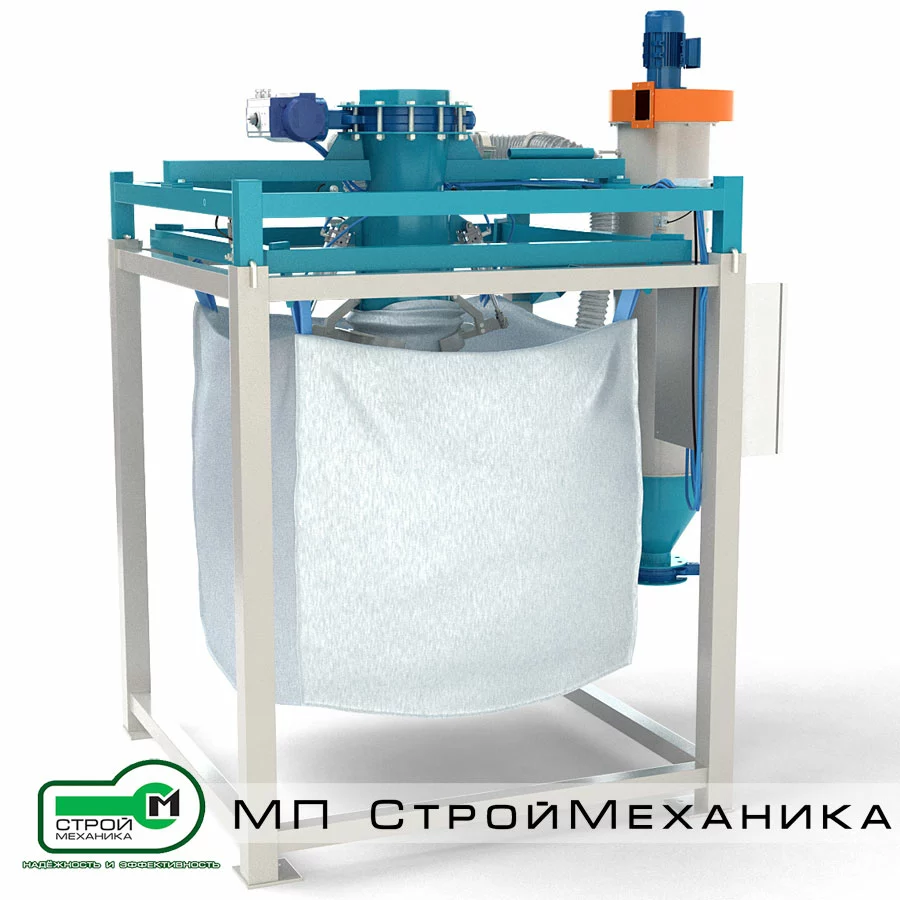

Станция затаривания СЗ-500-ВР-П-VB_AP-0-А-С-0 с системой аспирации

Станция затаривания СЗ-500 с системой аспирации используется для фасовки в полуавтоматическом режиме сыпучих продуктов с фракционным составом до 50 мм и влажностью до 1%, в мягкие контейнеры типа Биг-Бэг (бигбэги). Плотность фасуемого материала должна составлять от 500 до 3500 кг/м³.
Для затаривания с применением данной станции подходят контейнеры как одноразовые, так и многоразовые, с шириной клапана от 110 до 140 миллиметров. Вместимость таких контейнеров может варьироваться от 50 до 1500 литров, а грузоподъемность от 50 до 2000 кг.

Устройство станции:

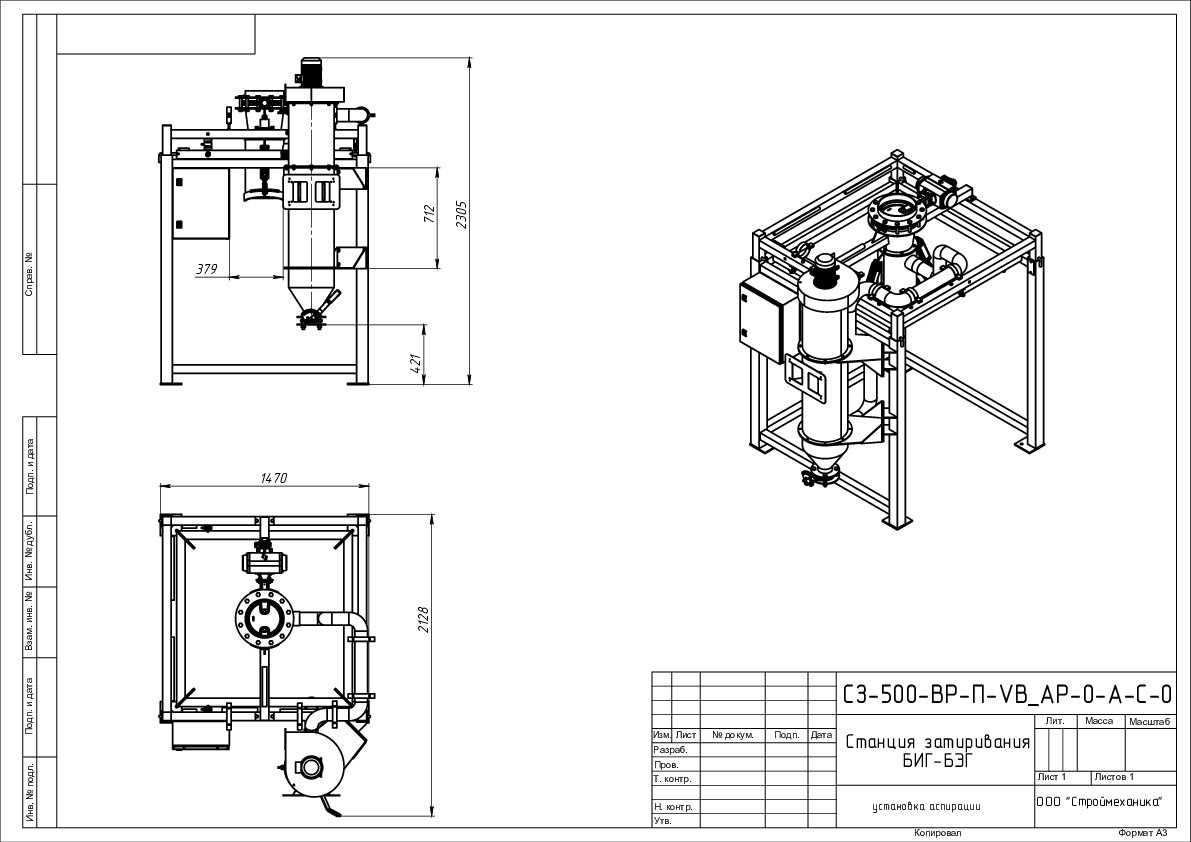

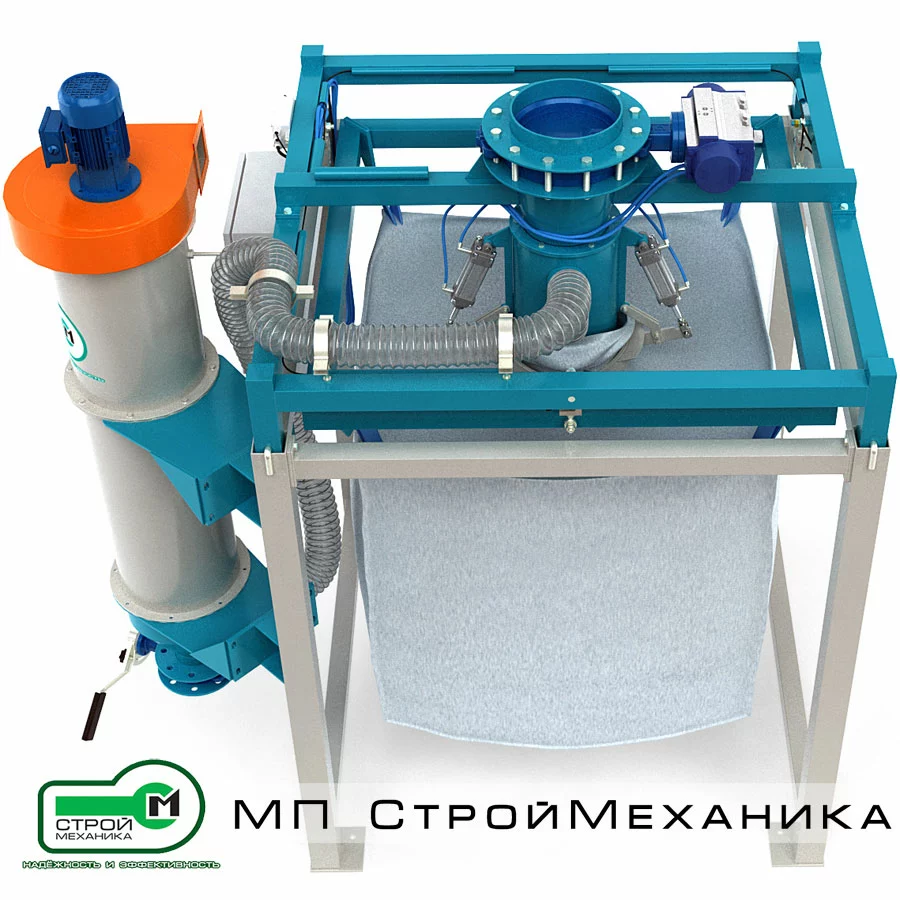

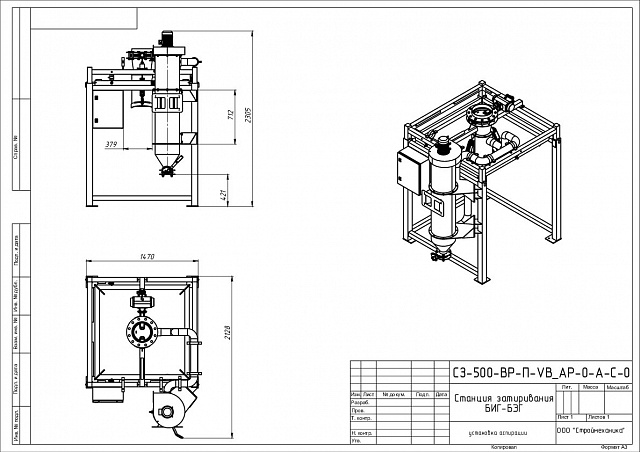

Конструктивными элементами станции затаривания являются: рама-основание, загрузочная горловина (узел загрузки) диаметром 273 мм, системы взвешивания и обеспыливающей системы (системы аспирации). Рама-основание станции регулируется по высоте, тем самым позволяя производить загрузку материала в оборачиваемые мягкие контейнеры любой конфигурации.

Особенности станции затаривания СЗ-500 с системой аспирации:

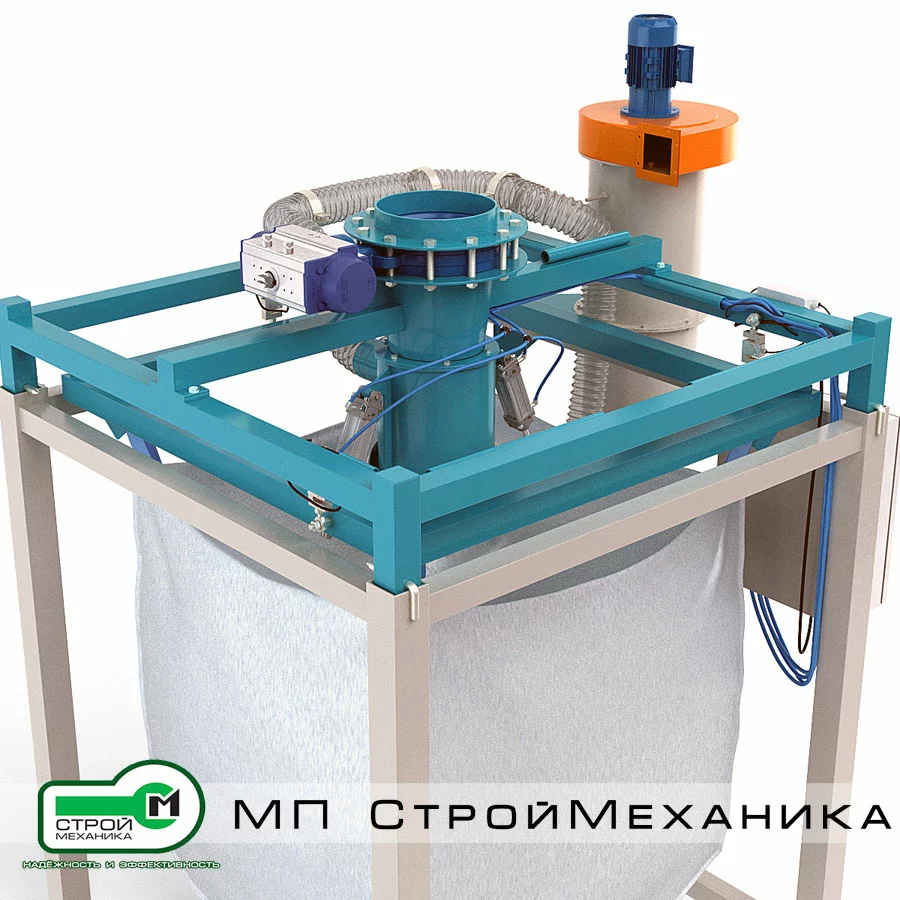

Данная станция затаривания, разработана и используется при дозированной фасовки в Биг-Бэги материалов склонных к пылению. Для предотвращения пыления, в конструкции станции предусмотрена система аспирации (пылеудаления), установленная на рам. Основой системы аспирации, станции затаривания СЗ-500-А, служит современный картриджный фильтр SILOJET V3 ITALTECH с системой принудительного пылеудаления. Площадь фильтрующих элементов данного фильтра, составляет 6,3 м³, что позволяет эффективно очищать проходящий через него воздух, от взвешенных частиц (пыли), образующейся в процессе фасовки материала. Принудительная система всасывания воздуха (вентилятор), установленный в верхней части фильтра имеет мощность привода 2,2 кВт, что позволяет обеспечить высокоэффективное всасывание пыли из зоны фасовки продукта.

Система аспирации станции затаривания СЗ-500 оборудована программируемой, автоматической системой пневмоочистки фильтрующих элементов. Наличие данной системы позволяет очищать картриджи (фильтрующие элементы) от скопившейся на них пыли, тем самым обеспечивая высокую степень фильтрации.

Принцип работы станции затаривания Биг-Бэгов СЗ-500 с системой аспирации:

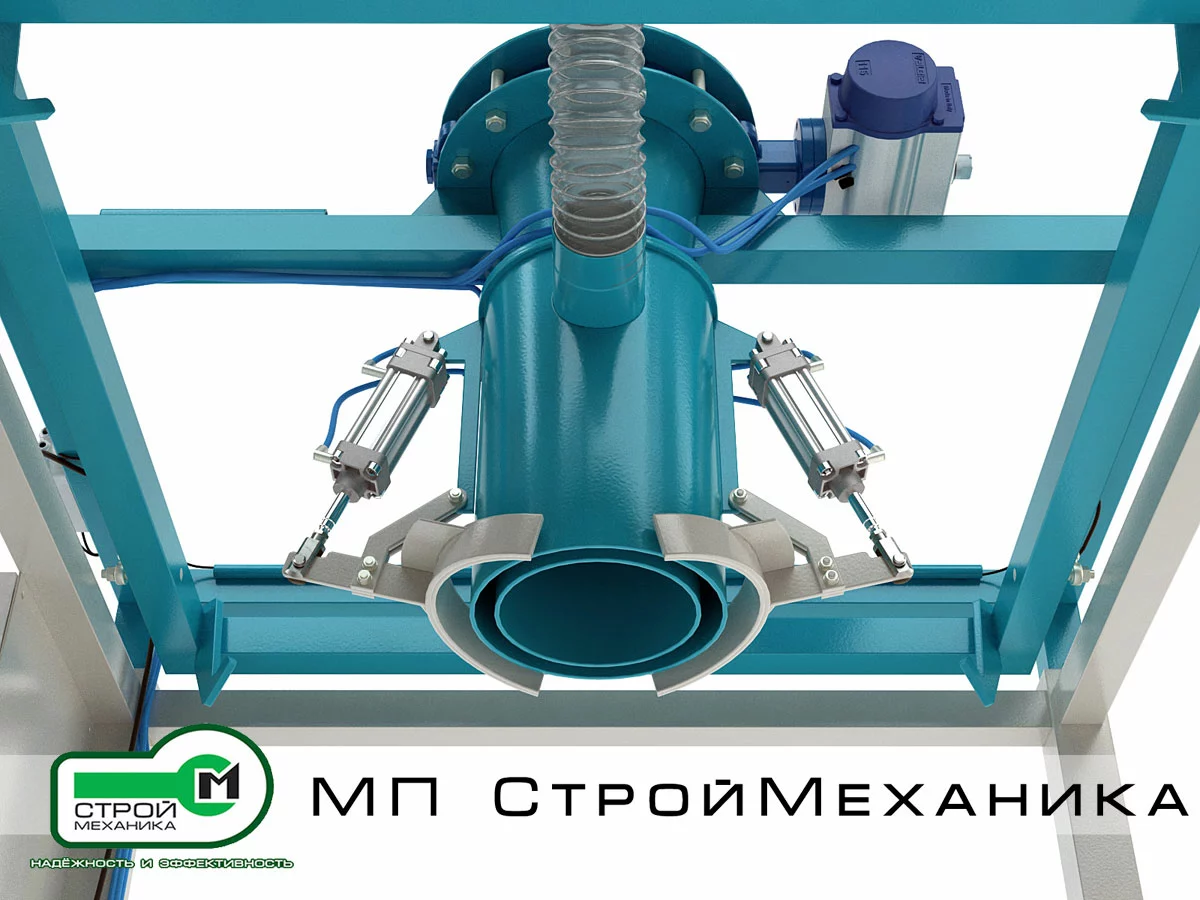

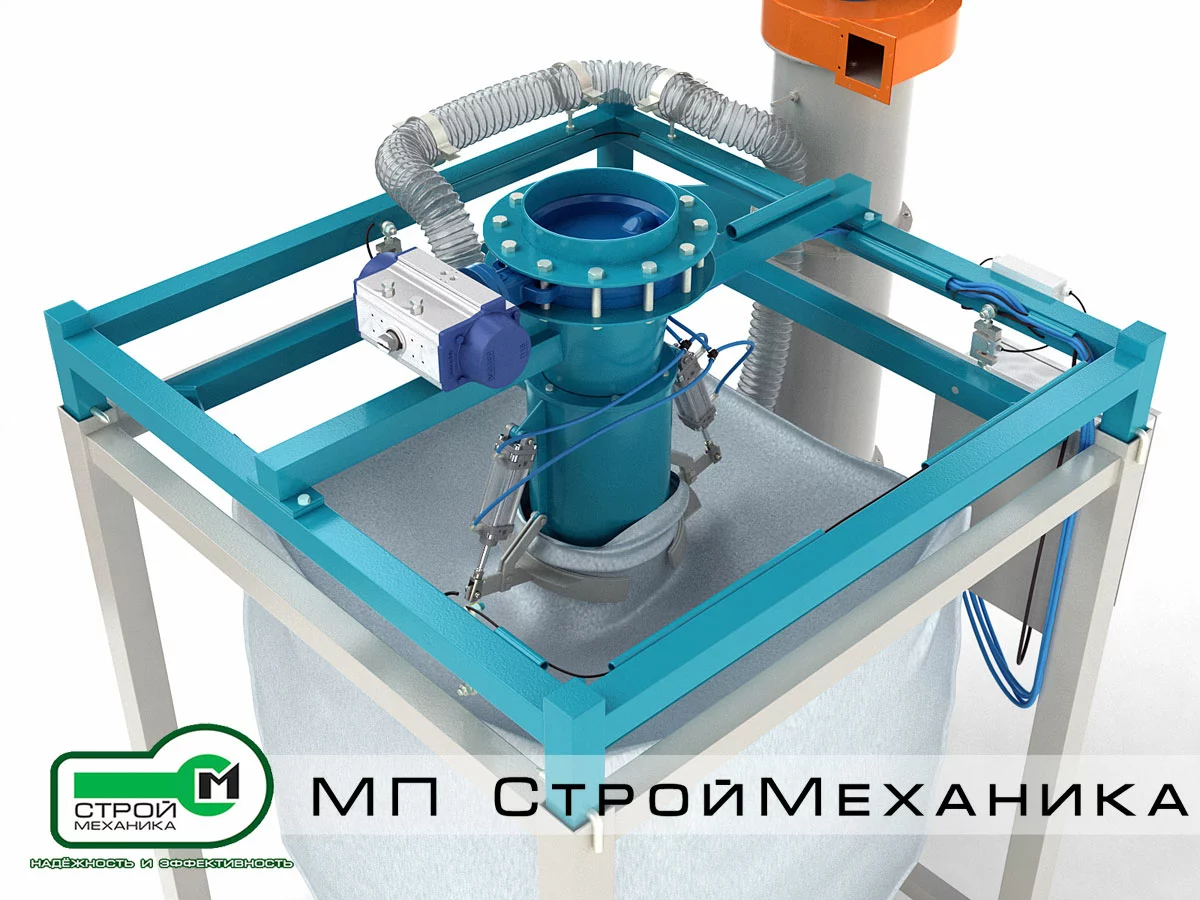

1. Оператор, одевает стропы мягкого контейнера на раму-держатель и загрузочную горловину станции, нажимая на концевой выключатель, активизирует систему прижима мешка к загрузочной горловине. В качестве активатора прижимных механизмов, служат пневмоцилиндры.

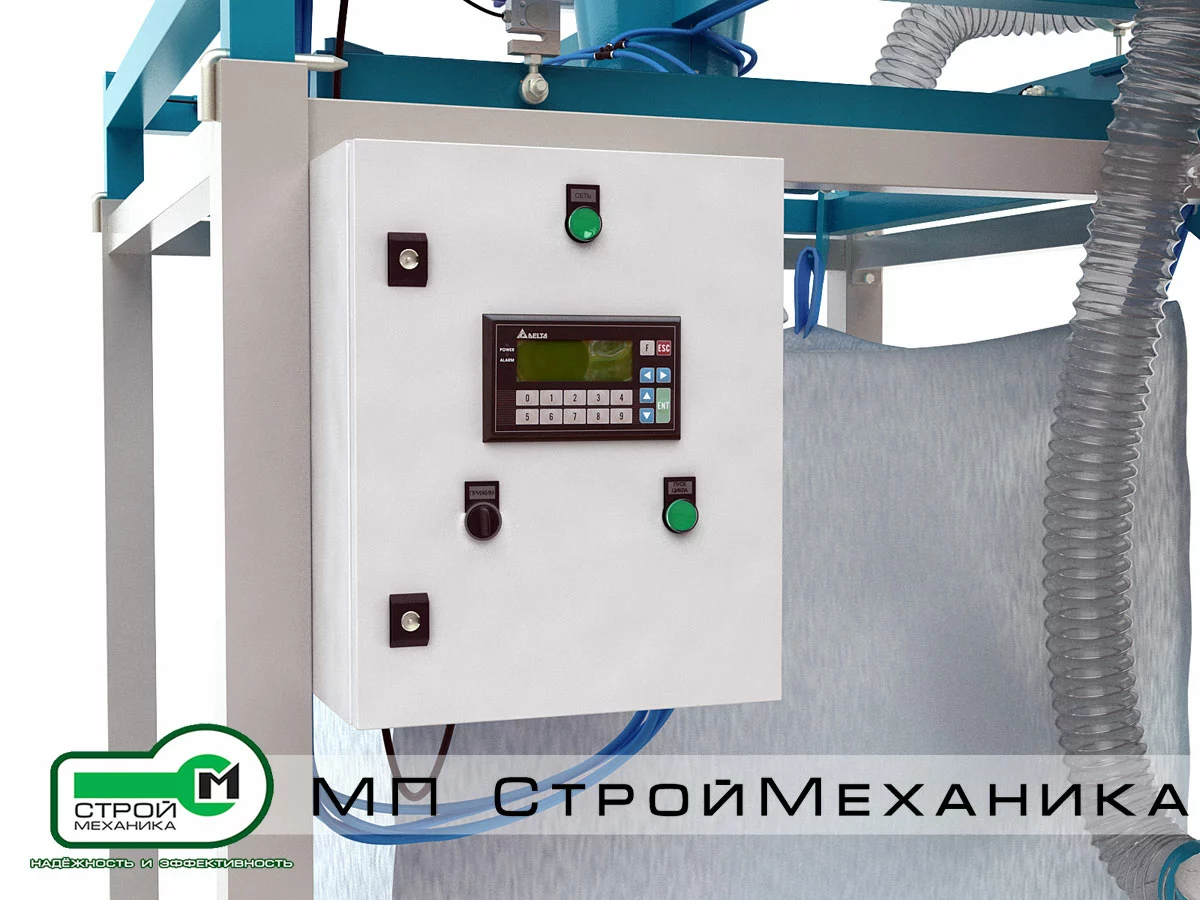

2. С помощью электронного дисплея, устанавливается величина дозы фасовки. Статическая точность взвешивания станции соответствует по ГОСТ 29329-92.
   Расчетная (динамическая) точность дозирования ±2 кг.

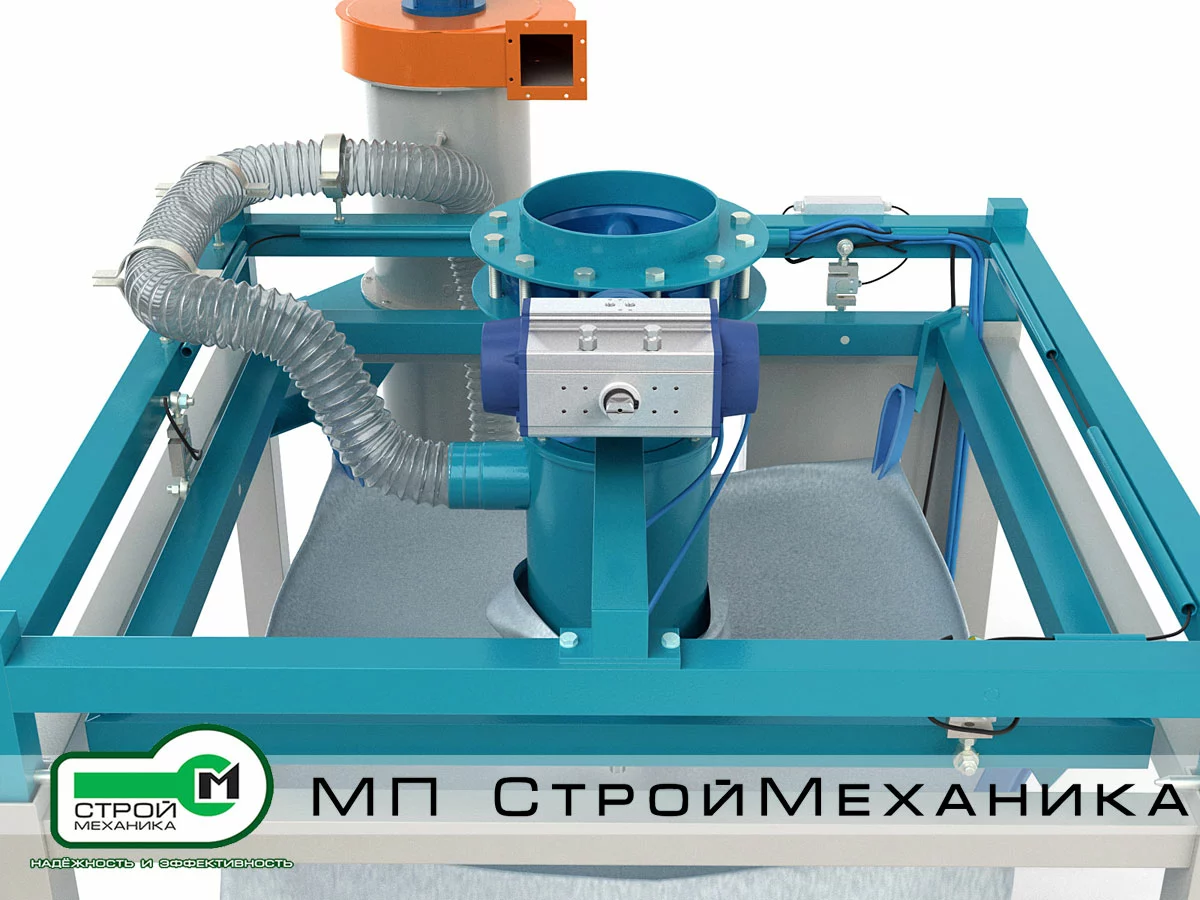

3. После нажатия оператором на кнопку «пуск», происходит открытие дисковой заслонки, установленной в верхней части загрузочной горловины и материал поступает в Биг-Бэг.

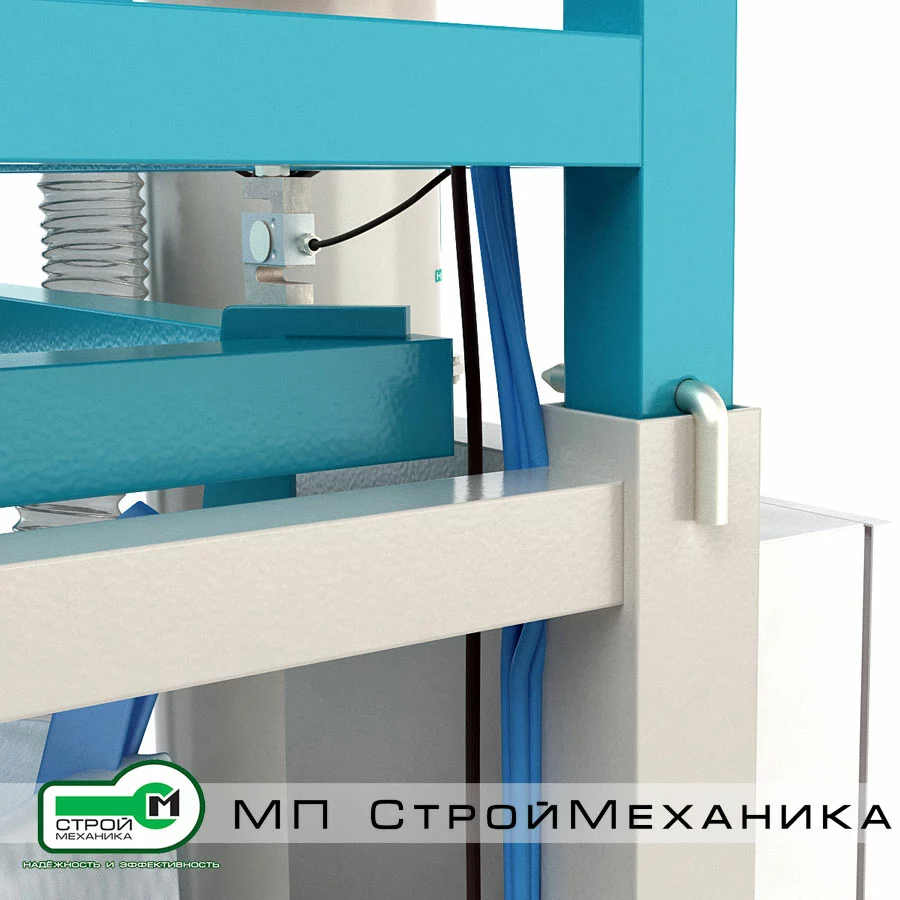

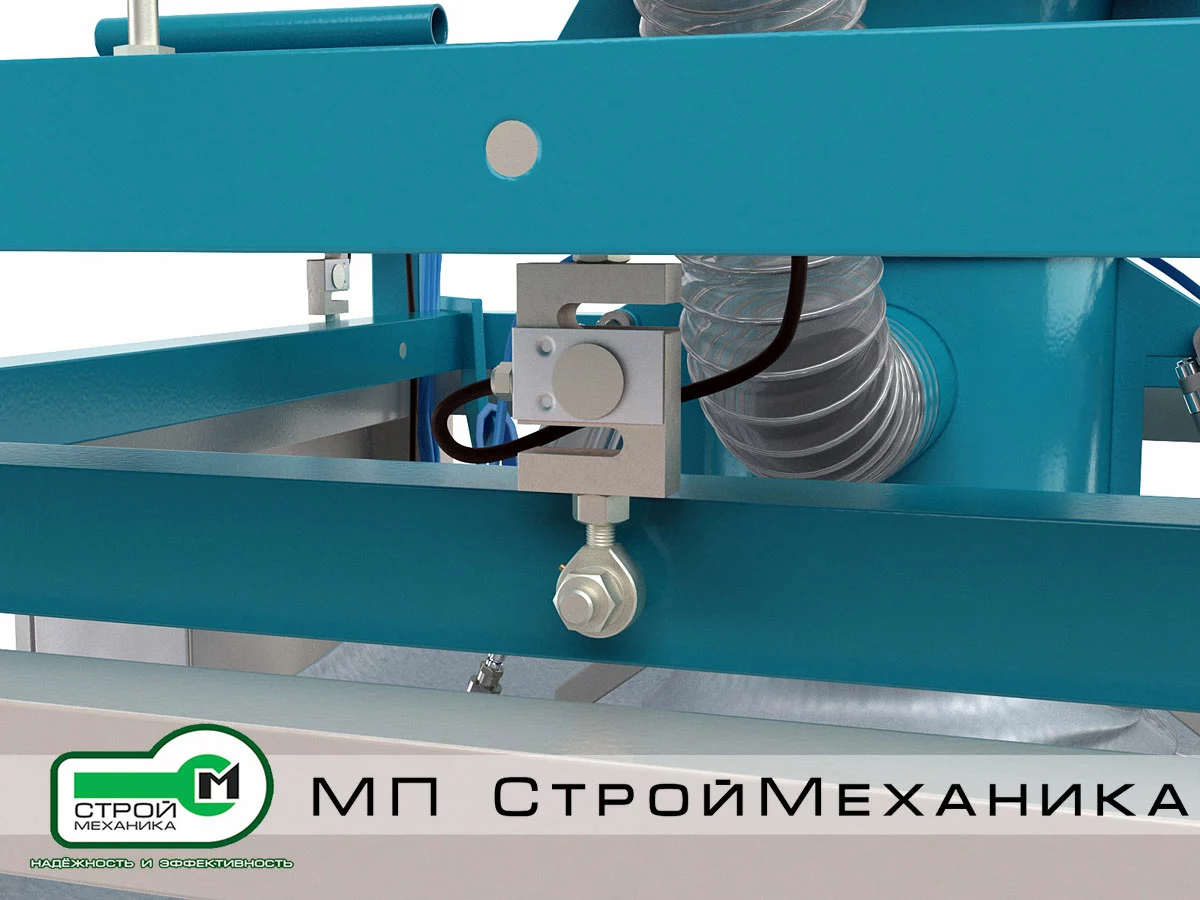

4. С помощью тензометрических датчиков, установленных между рамой-основанием и рамой-держателем контейнера, происходит процесс взвешивания фасуемого продукта непосредственно в Биг-бэге. По достижении заданной массы, автоматизированная система управления, подает сигнал на закрытие заслонки, подача материала прекращается. Прижимные механизмы освобождают горловину контейнера. Биг-Бэг вилочным погрузчиком убирается из зоны фасовки.

Преимущества станции затаривания СЗ-500 с системой аспирации:

• Высокая производительность — производительность станции затаривания СЗ-500 с системой аспирации может достигать 25 емкостей в час. Все зависит от профессионализма работника, ответственного за выполнение поставленных перед ним задач.
• Точность дозирования — точность взвешивания рассчитывается в соответствии с ГОСТ 29329-92.
• Минимум специалистов — для стабильной работы станции затаривания СЗ-500 с системой аспирации требуется один обученный мастер, способный взаимодействовать с полуавтоматическим устройством.
