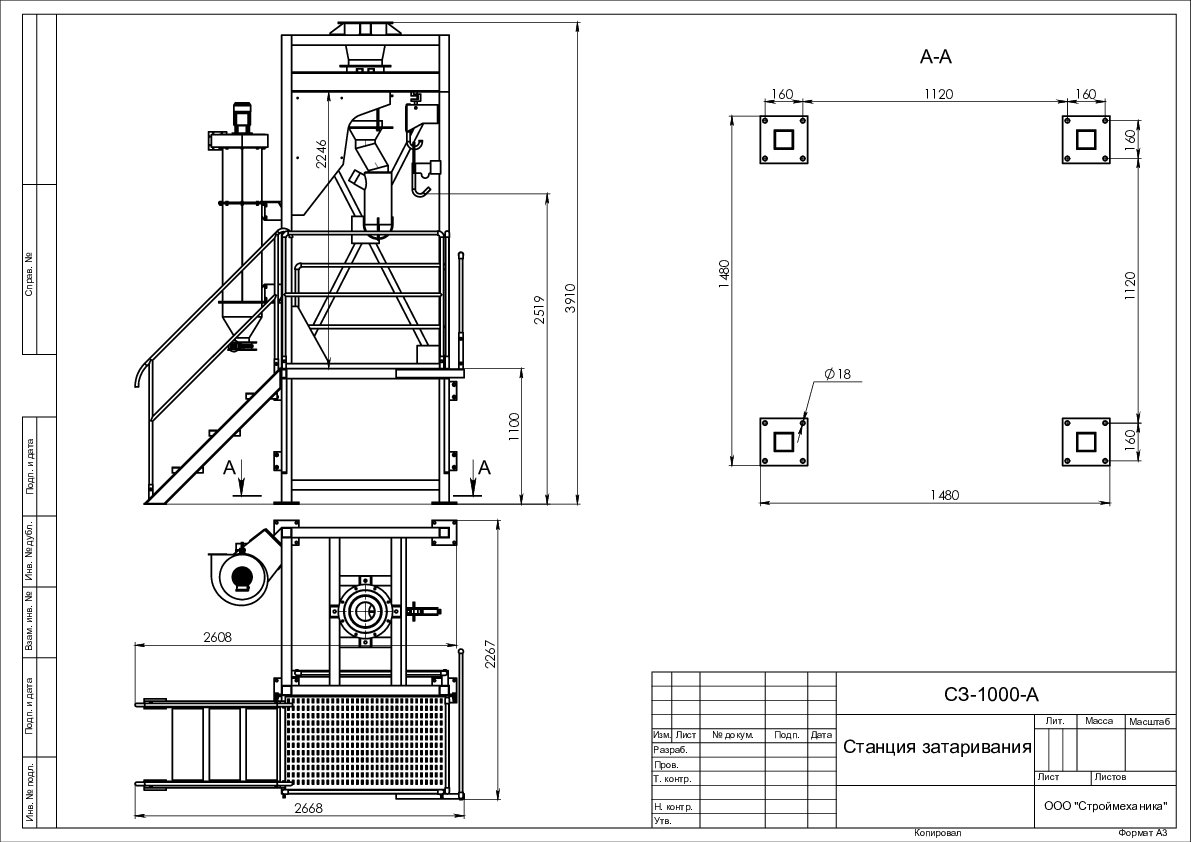

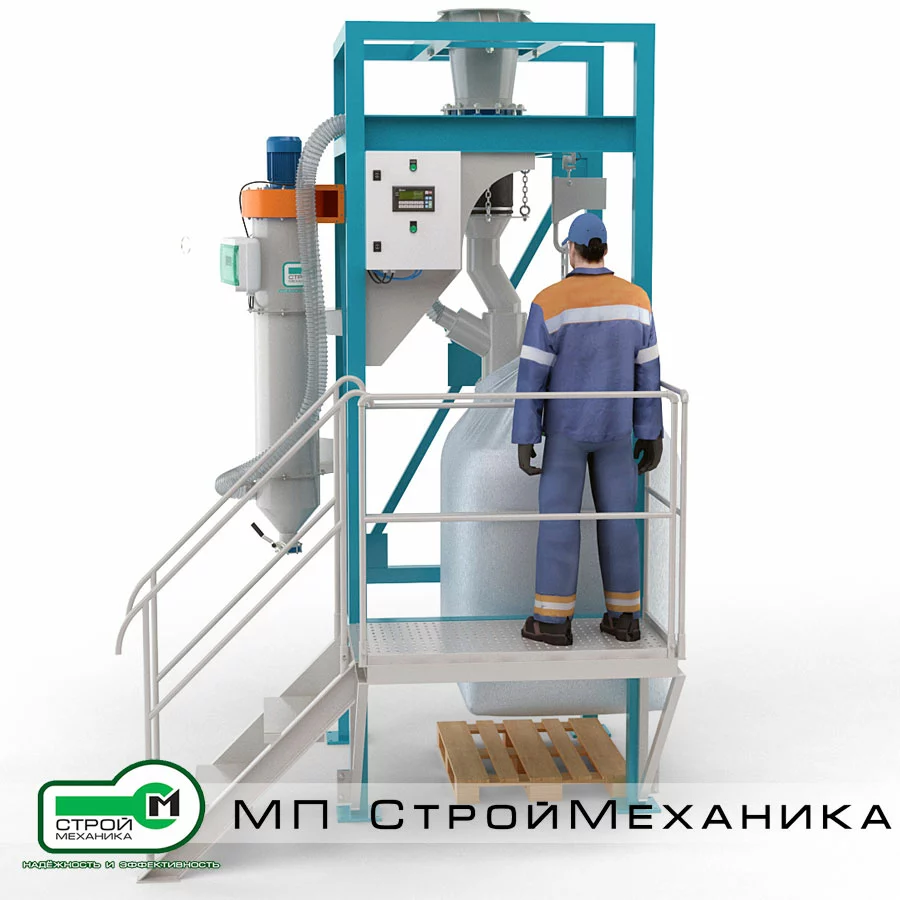

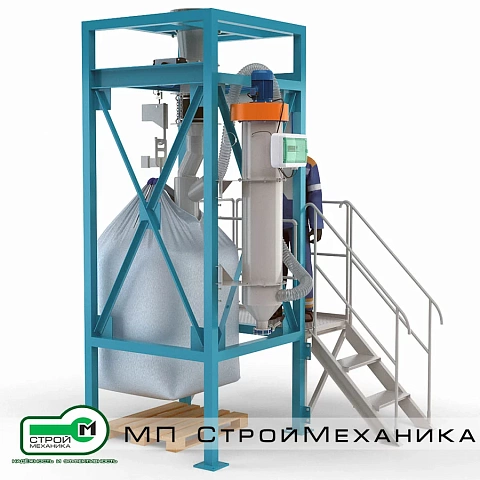

Станция затаривания СЗ-1000-А с системой аспирации

Затариватель Биг-Бэгов СЗ-1000 с системой аспирации служит для загрузки одностропных «Биг-Бэгов» порошкообразным сырьем с величиной входящей фракции до 50 мм и максимальной влажностью до 1%. При этом насыпная плотность сыпучих продуктов, подлежащих упаковке, должна быть в диапазоне от 500 до 3500 кг/м³.
Станции СЗ-1000 с системой аспирации применяются для упаковки в Биг-Бэги сыпучих материалов таких как цемент, мука, песок, гранулированный комбикорм, полистирольные гранулы и других мелкодисперсных хорошо-сыпучих материалов.

Основной отличительной особенностью модели СЗ-1000 с системой аспирации является наличие системы аспирации (обеспыливания), интегрированной на раму установки.

Затариватель Биг-Бэгов СЗ-1000 с системой аспирации работает в полуавтоматическом режиме. Процесс упаковки продукта в мягкий контейнер осуществляется самотеком. Дозация - весовая, взвешивание продукта осуществляется непрерывно в процессе фасовки по принципу "Брутто" вместе с Биг-Бэгом.

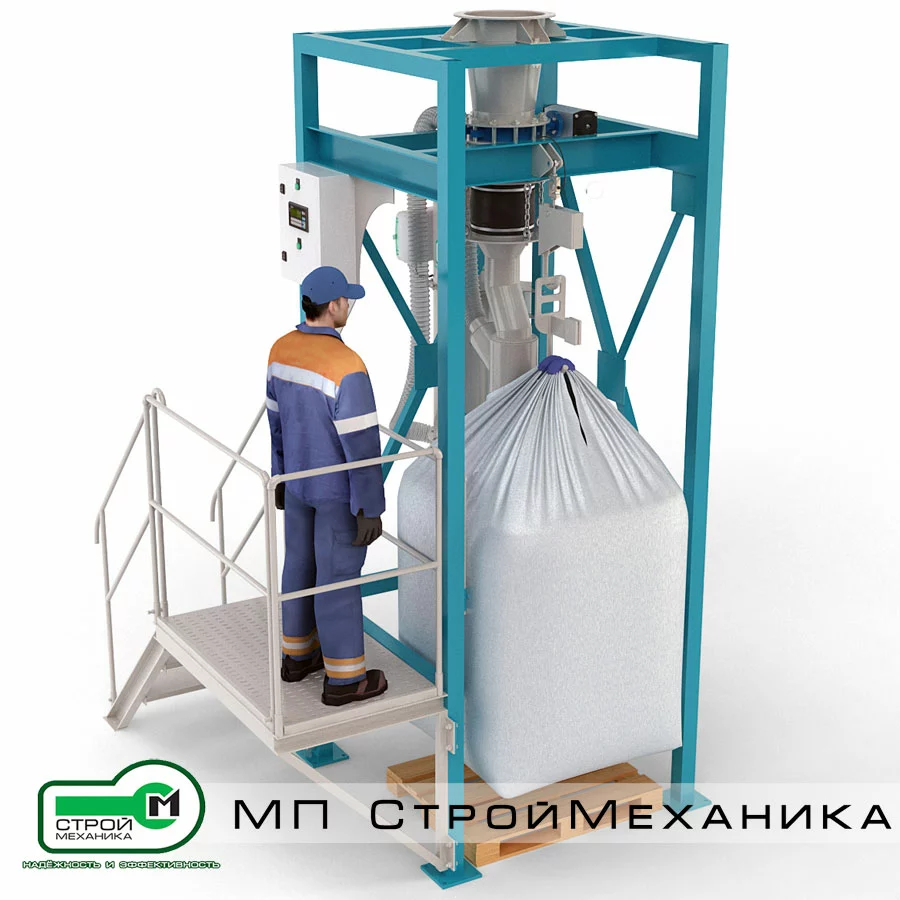

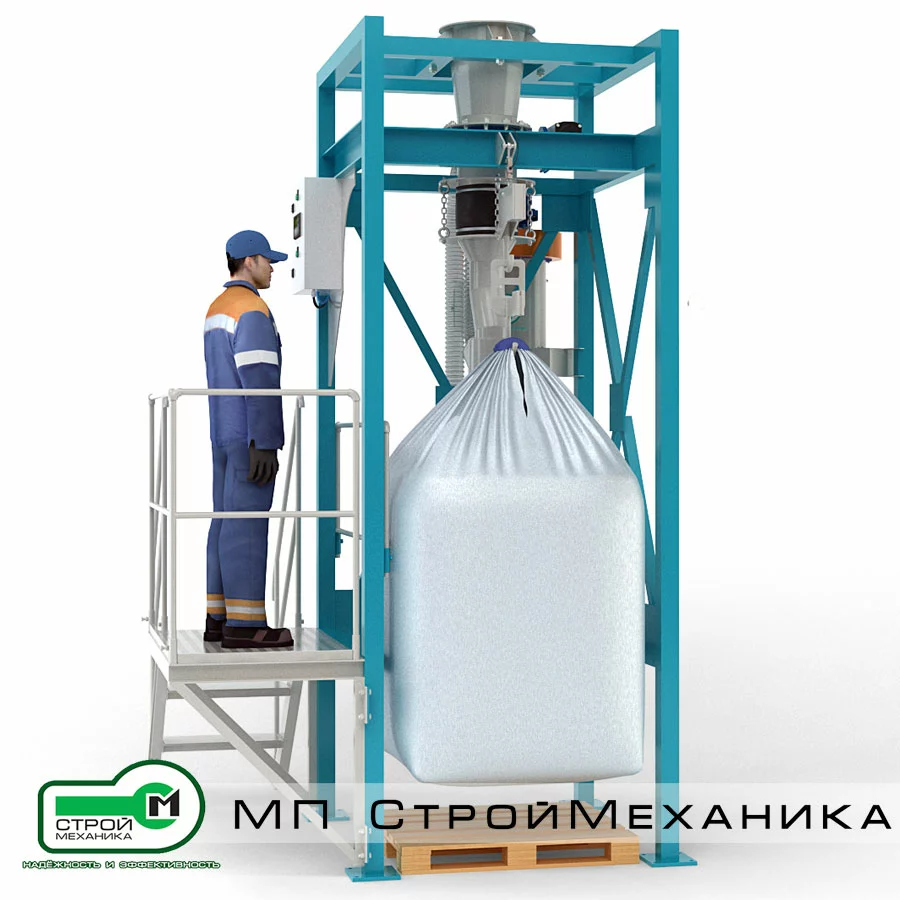

Станция затаривания одностропных Биг-Бэгов СЗ-1000 с системой аспирации состоит из:

• Рамы-основания – пространственная сборно-сварная металлоконструкция.
• Площадки обслуживания – рабочее место оператора с ограждениями.

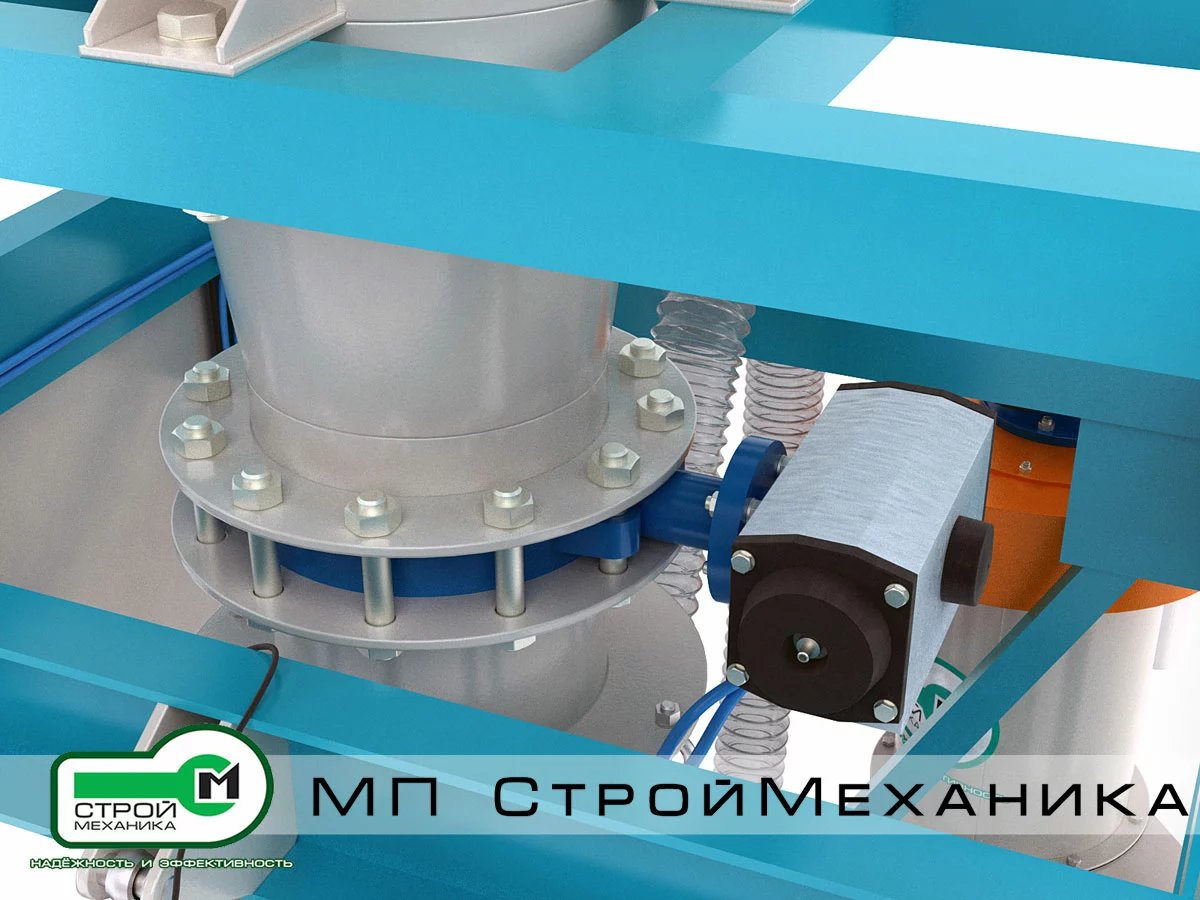

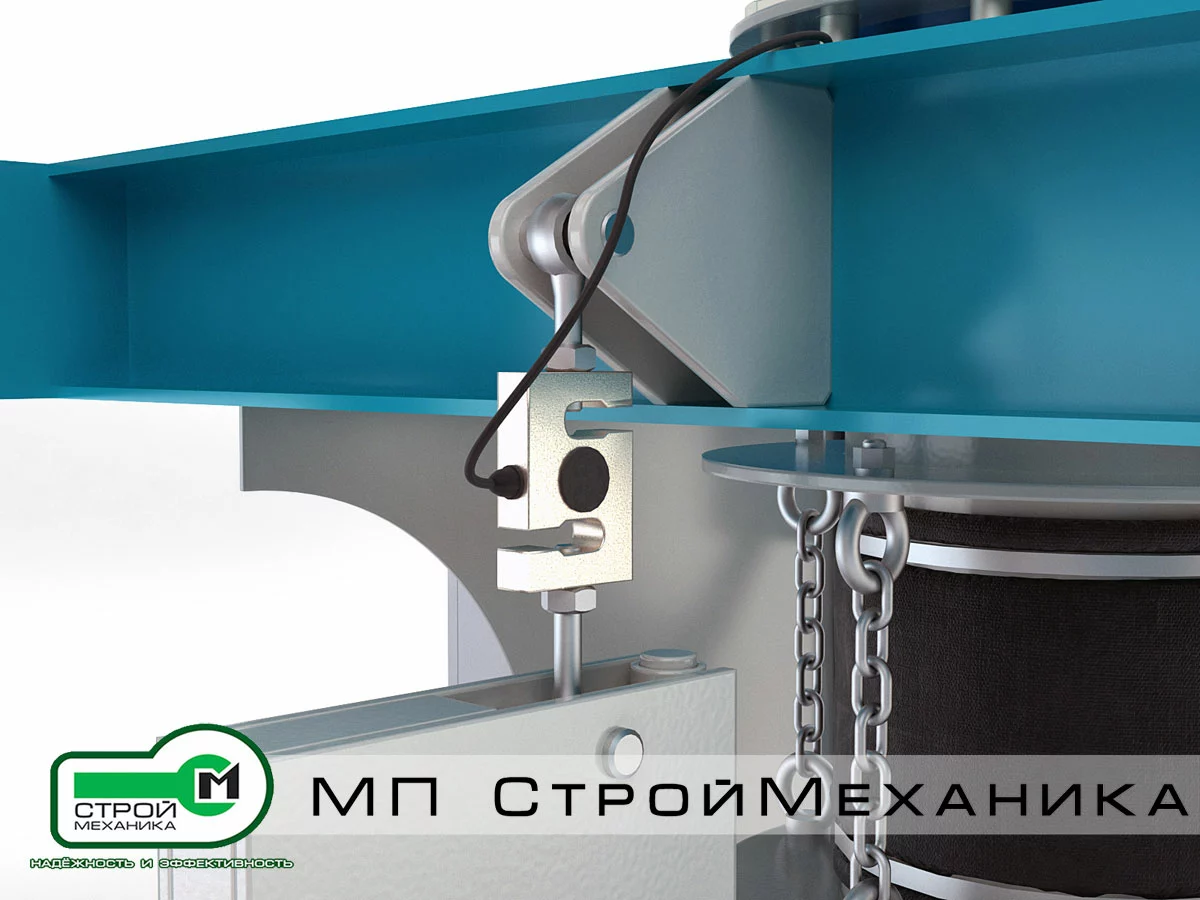

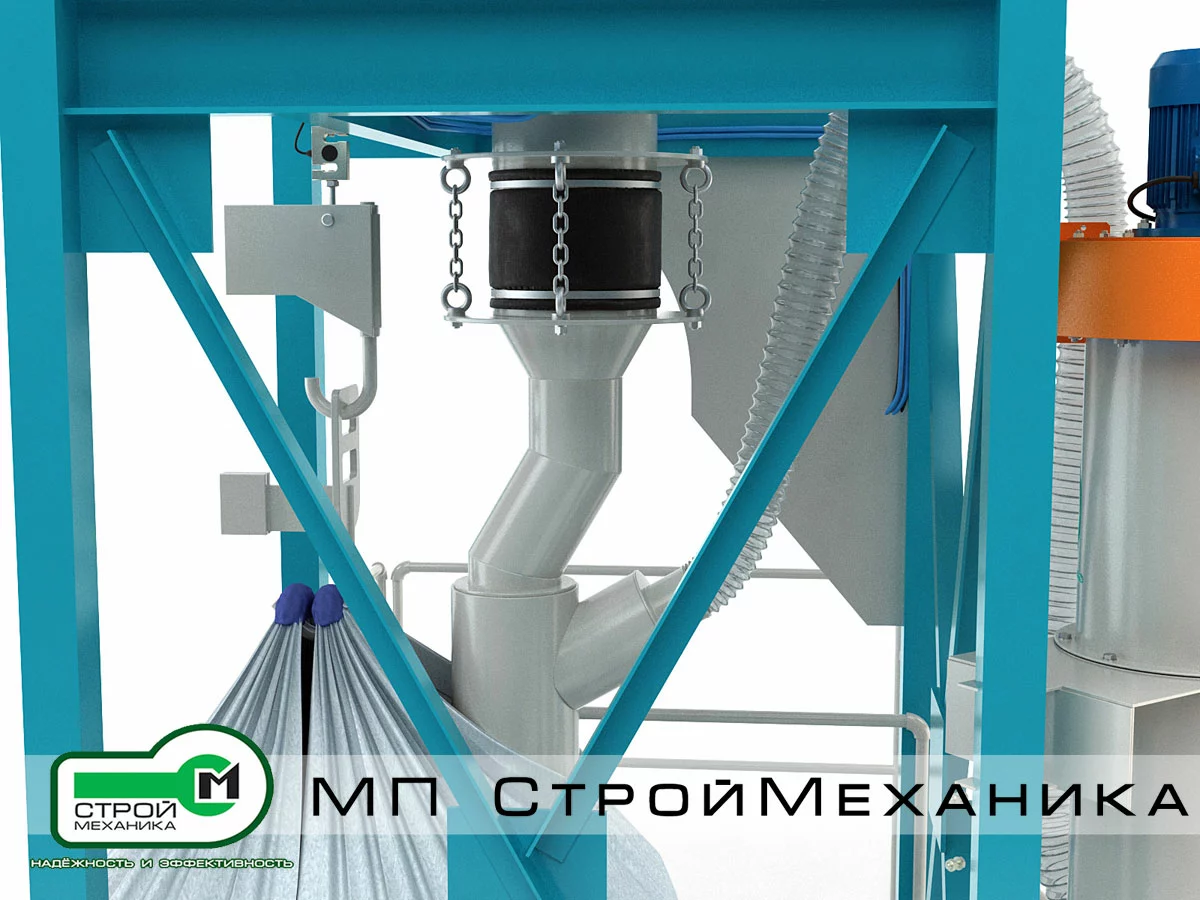

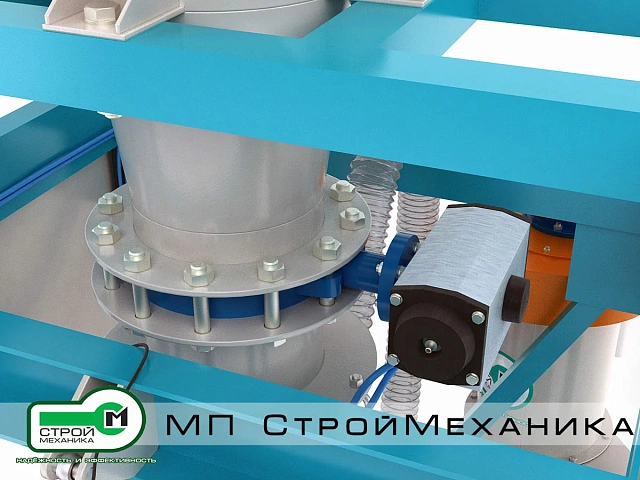

• Загрузочного узла – состоит из механизма подвешивания Биг-Бэга, дозирующего поворотного затвора с пневмоприводом, загрузочной горловины и тензометрических датчиков.

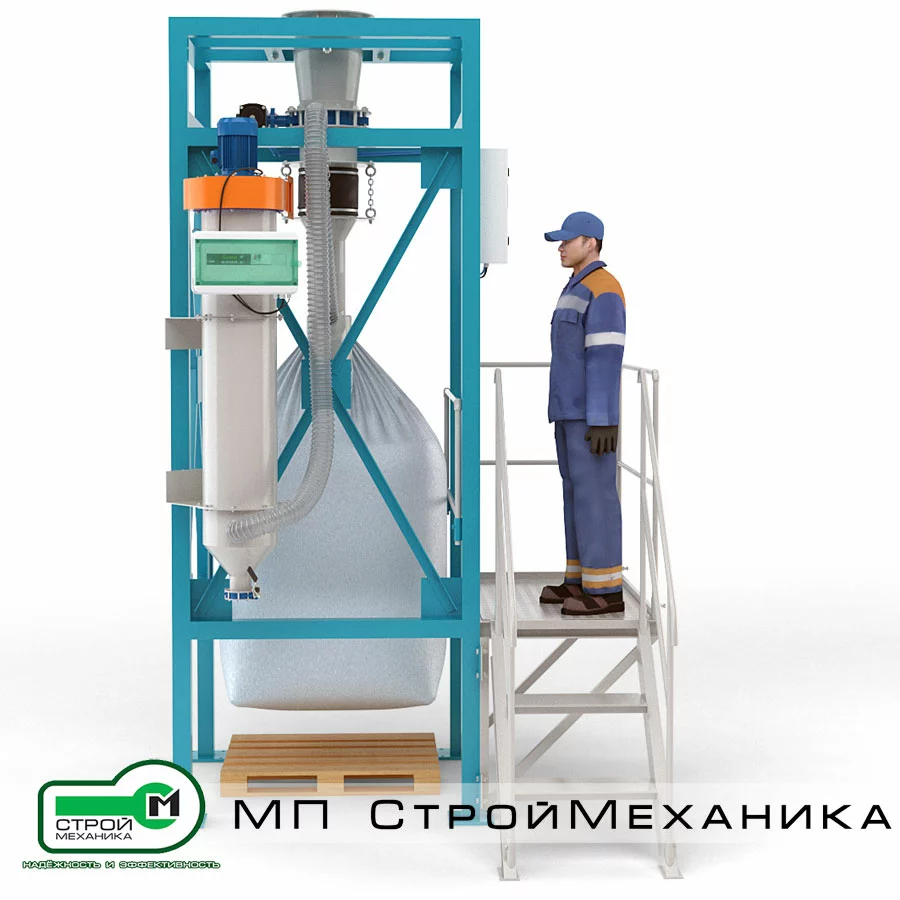

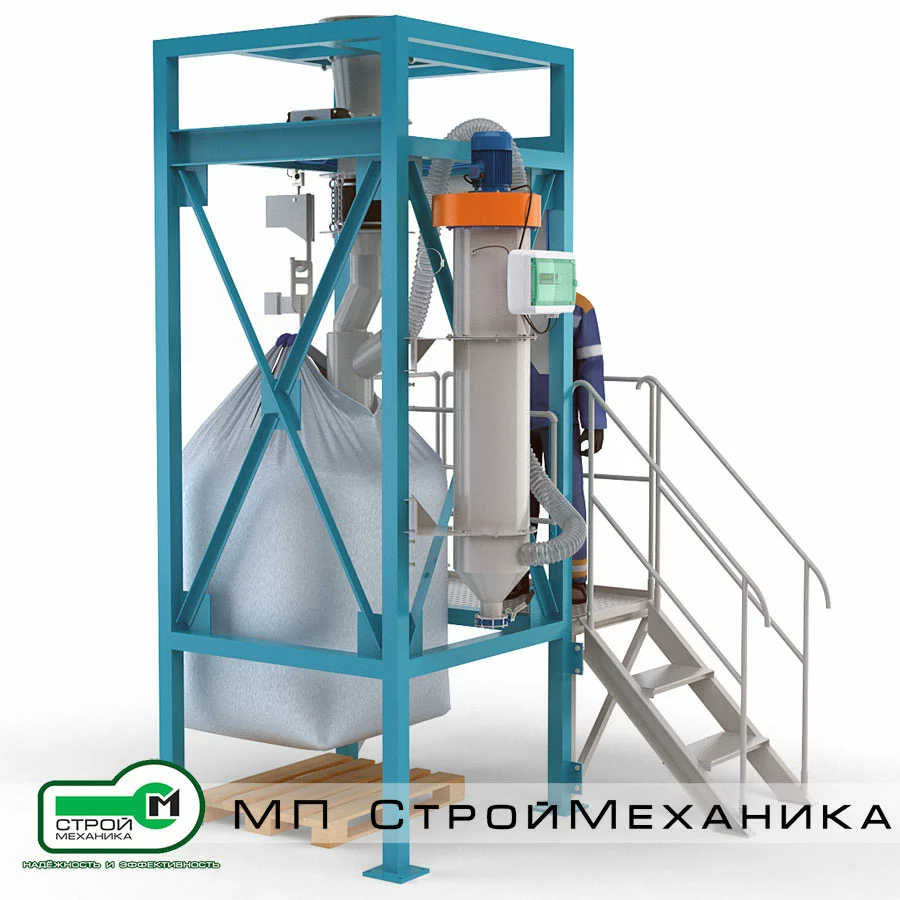

• Системы аспирации – выполнена на основе воздушного фильтра SILOJET V3 с автоматизированной системой пневмоочистки фильтрующих элементов.

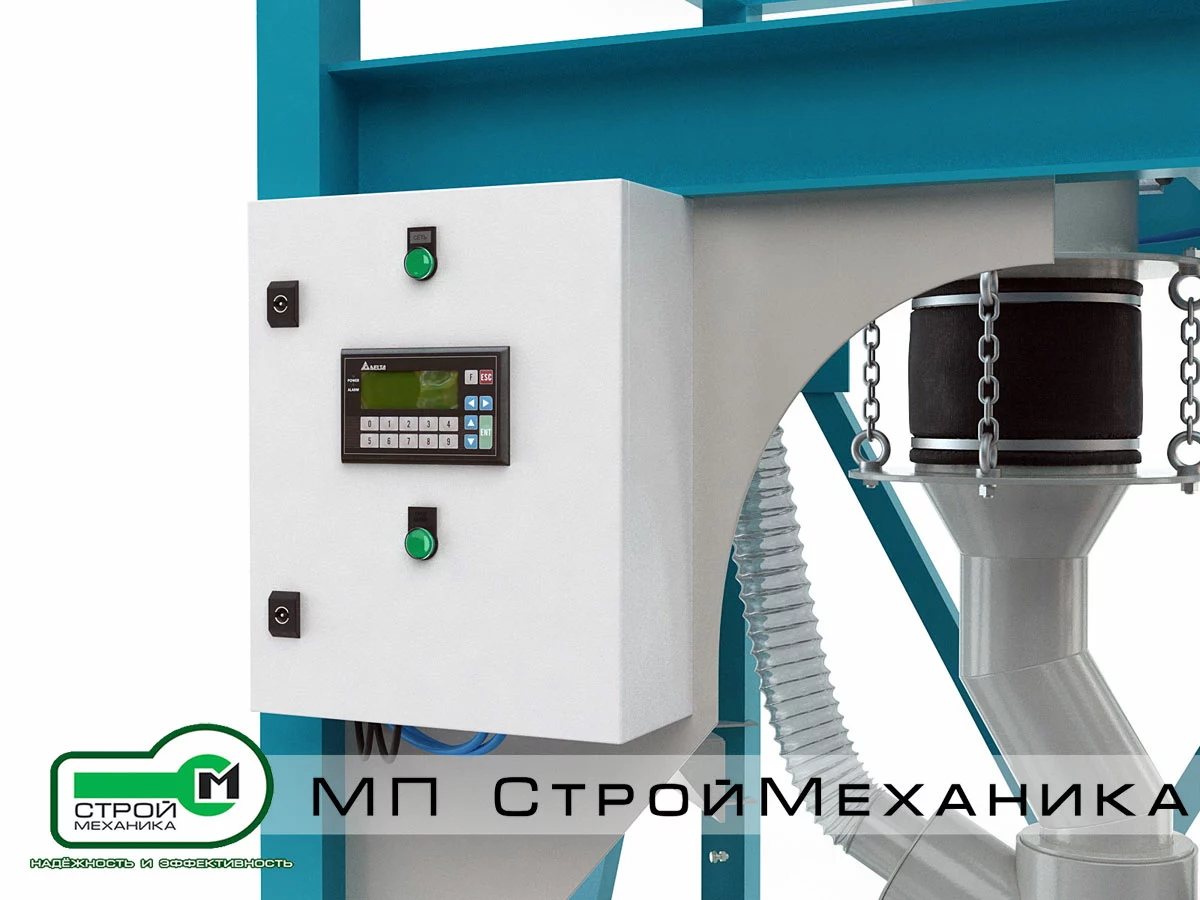

• Шкафа управления – выполнен на базе программируемого контроллера «DELTA».

Процесс затаривания мягких контейнеров происходит в следующей последовательности:

1. Оператор одевает стропы Биг-Бэга на механизм подвешивания и закрепляет горловину контейнера на загрузочный патрубок станции.
2. На панели управления станции устанавливает необходимую массу дозирования и нажимает кнопку «Пуск».
3. После запуска цикла фасовки происходит открытие дозирующей заслонки и начинается загрузка материала.
4. После наполнения Биг-Бэга дозирующая заслонка перекрывает поток материала.
