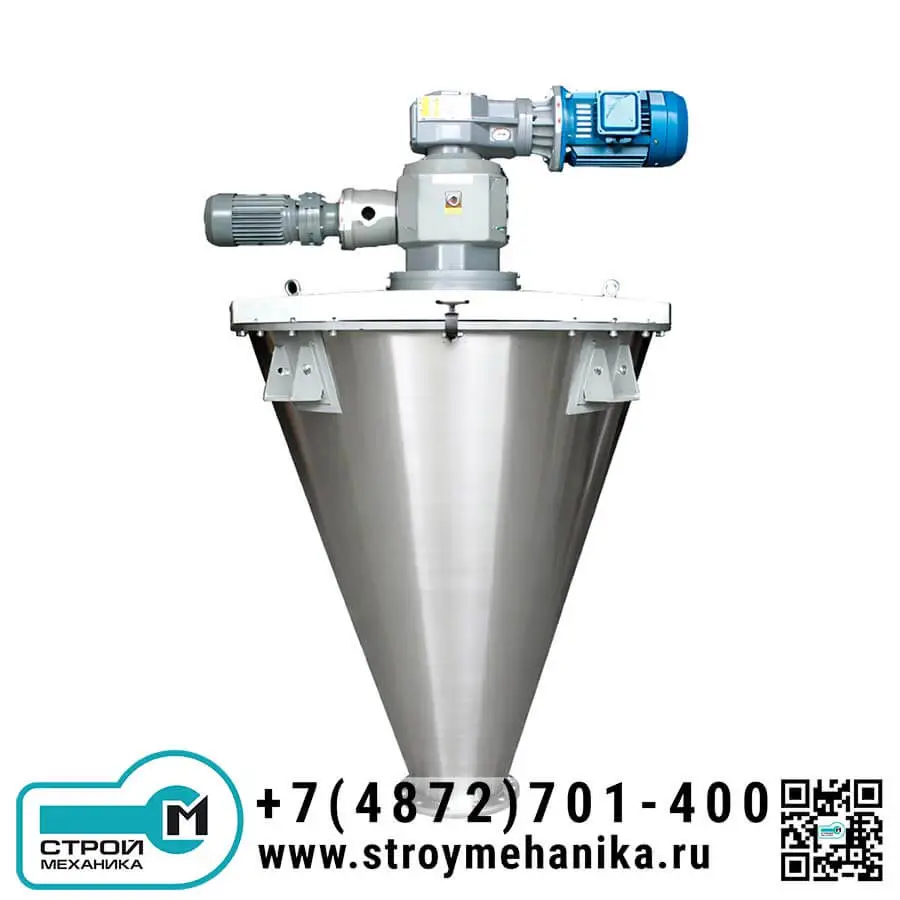

Конический шнековый смеситель вертикальный серии CSM для порошков, гранул и смесей с вводом жидкости

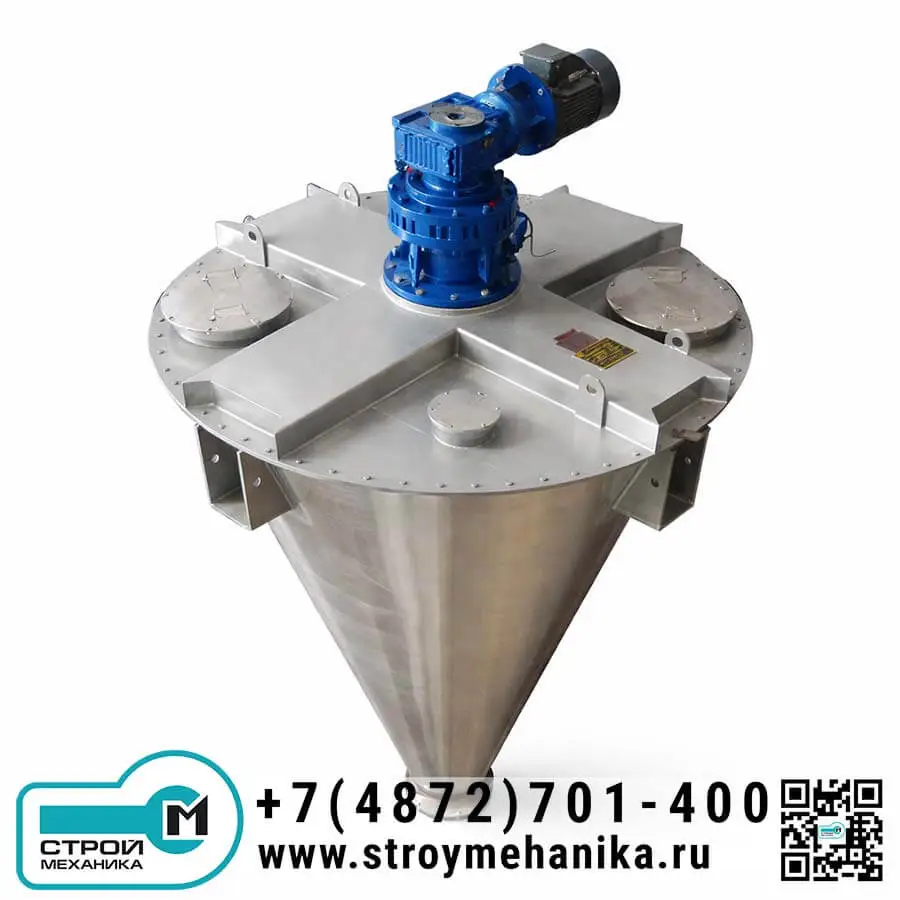

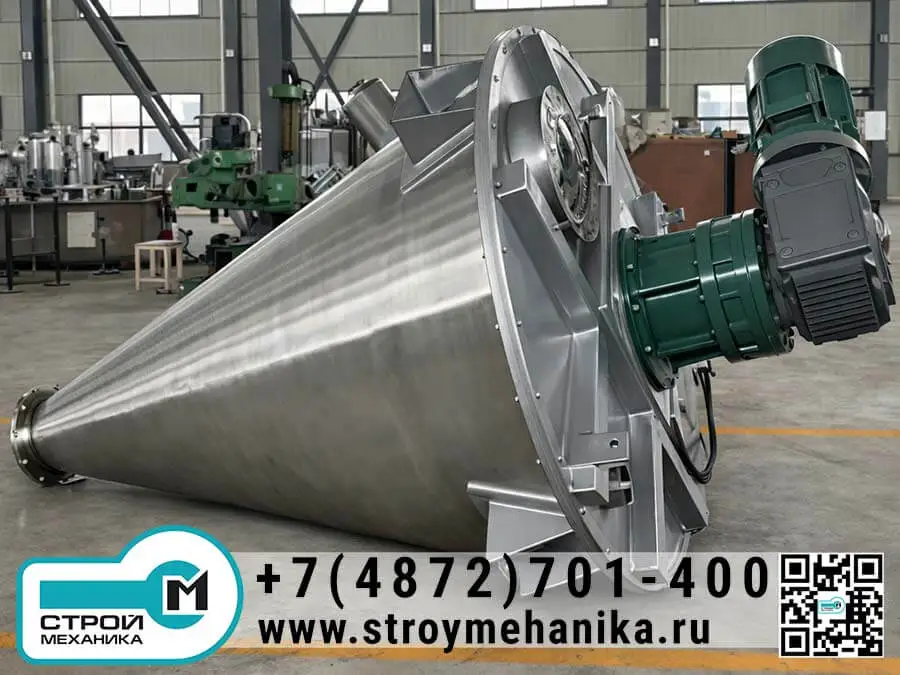

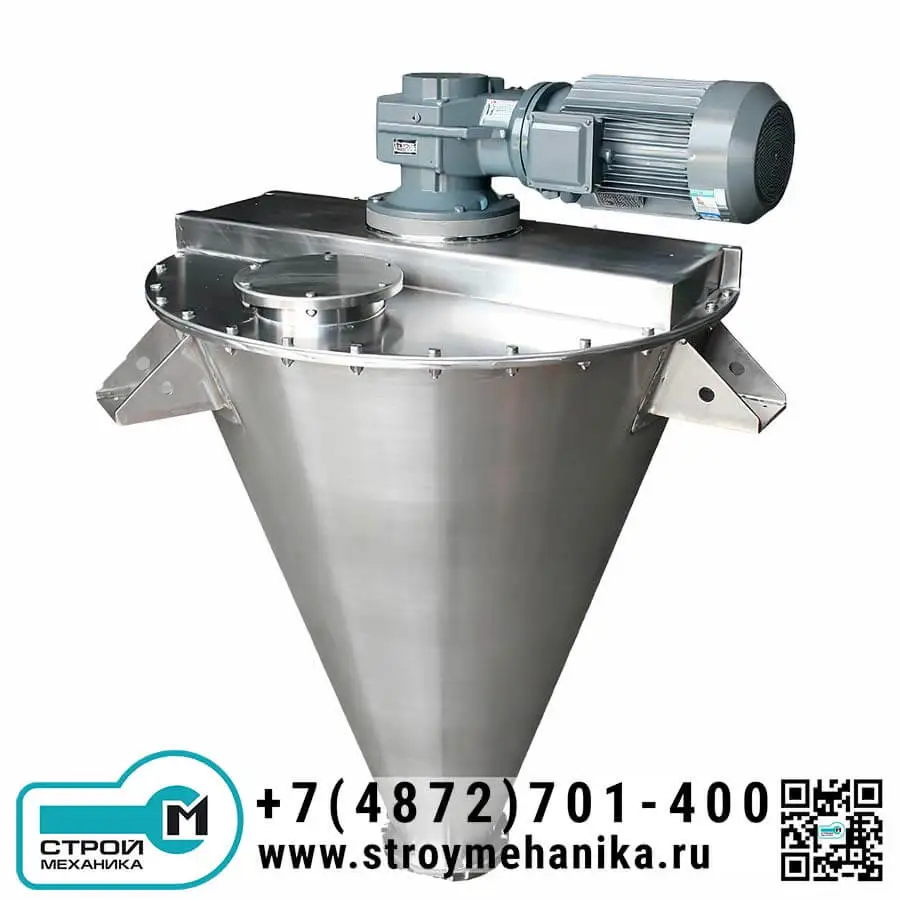

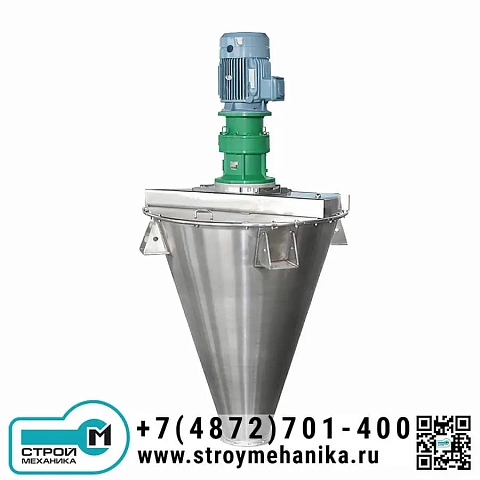

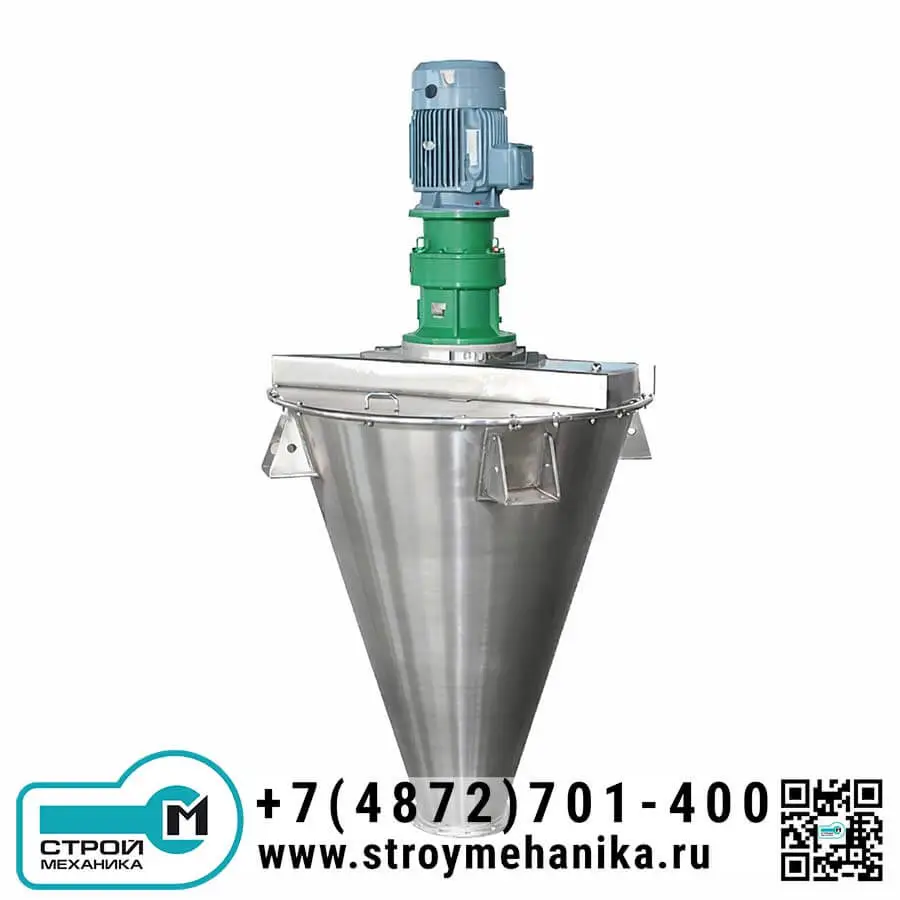

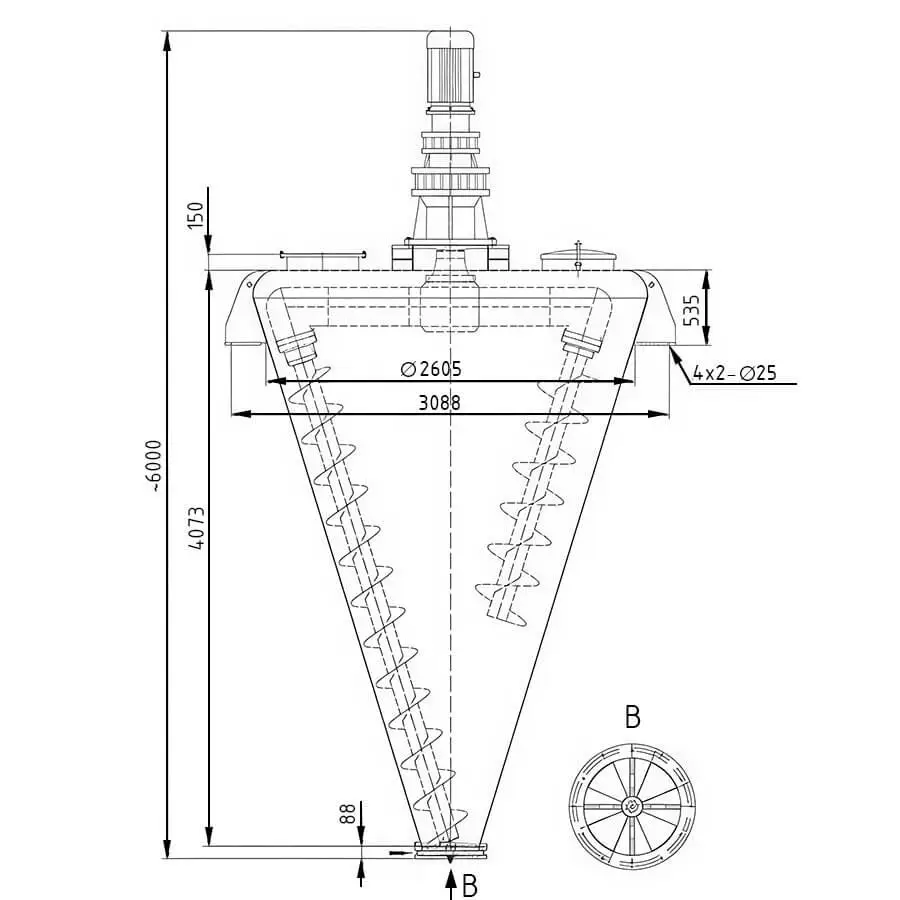

Конический шнековый смеситель серии CSM предназначен для получения однородных смесей из сыпучих материалов в химической, пищевой, комбикормовой, фармацевтической, строительной и смежных отраслях. Конструкция выполнена в виде вертикальной конической смесительной ёмкости, в которой установлен шнековый рабочий орган. Ключевая особенность - совмещение двух движений: шнек вращается вокруг собственной оси и одновременно перемещается по орбите вдоль внутренней поверхности конуса. Благодаря этому смеситель формирует устойчивую трёхмерную циркуляцию материала по всему объёму без агрессивного сдвигового воздействия.

В процессе работы шнек поднимает материал снизу вверх вдоль стенки конической ёмкости, после чего продукт распределяется в верхней зоне и возвращается вниз под действием силы тяжести. В результате формируется замкнутый поток «подъём по периферии - опускание по центральной зоне», который непрерывно перераспределяет компоненты и выравнивает их концентрацию. Такой принцип особенно эффективен для материалов, склонных к расслоению по плотности и фракции, а также для компонентов, которые требуют бережного обращения, чтобы сохранить гранулометрический состав и форму частиц.

Коническая геометрия смесительной ёмкости повышает технологическую устойчивость процесса: в нижней части конуса поток уплотняется и ускоряется, что помогает вовлекать в циркуляцию тяжёлые фракции и снижать риск образования застойных зон. Для стабильного качества смешивания технологически правильным режимом считается работа при заполнении полезного объёма, когда в смесителе сохраняется достаточная циркуляция и обеспечивается полный «обход» всего объёма шнеком по орбите. Время смешивания задаётся по технологической карте и выбирается по свойствам материала.

Смеситель может применяться не только для операций «порошок-порошок», но и для задач «порошок-жидкость» при наличии узла ввода жидкости и при корректном подборе режима. Также возможна комплектация рубашкой нагрева или охлаждения для технологического кондиционирования продукта (нагрев, охлаждение, поддержание температуры), выбор материалов исполнения (углеродистая сталь или нержавеющая сталь), а также подбор запорной арматуры на нижней выгрузке под конкретный материал.

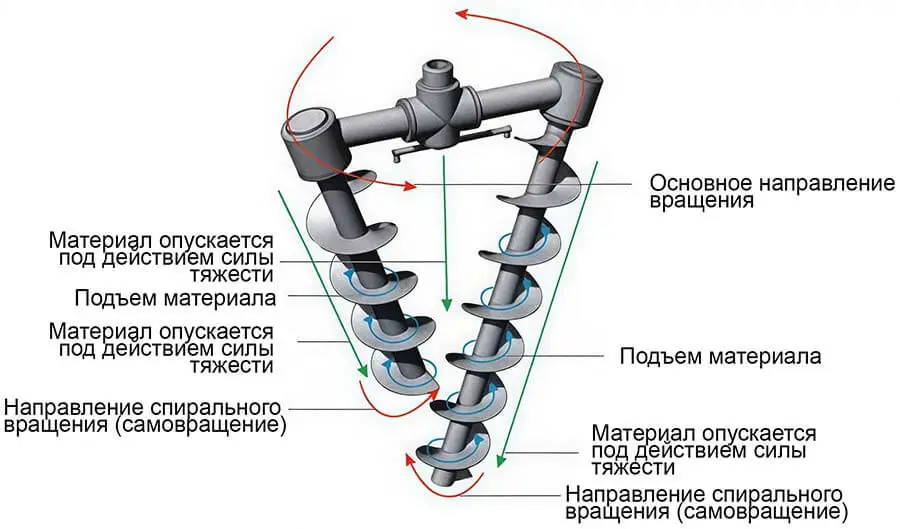

Принцип работы

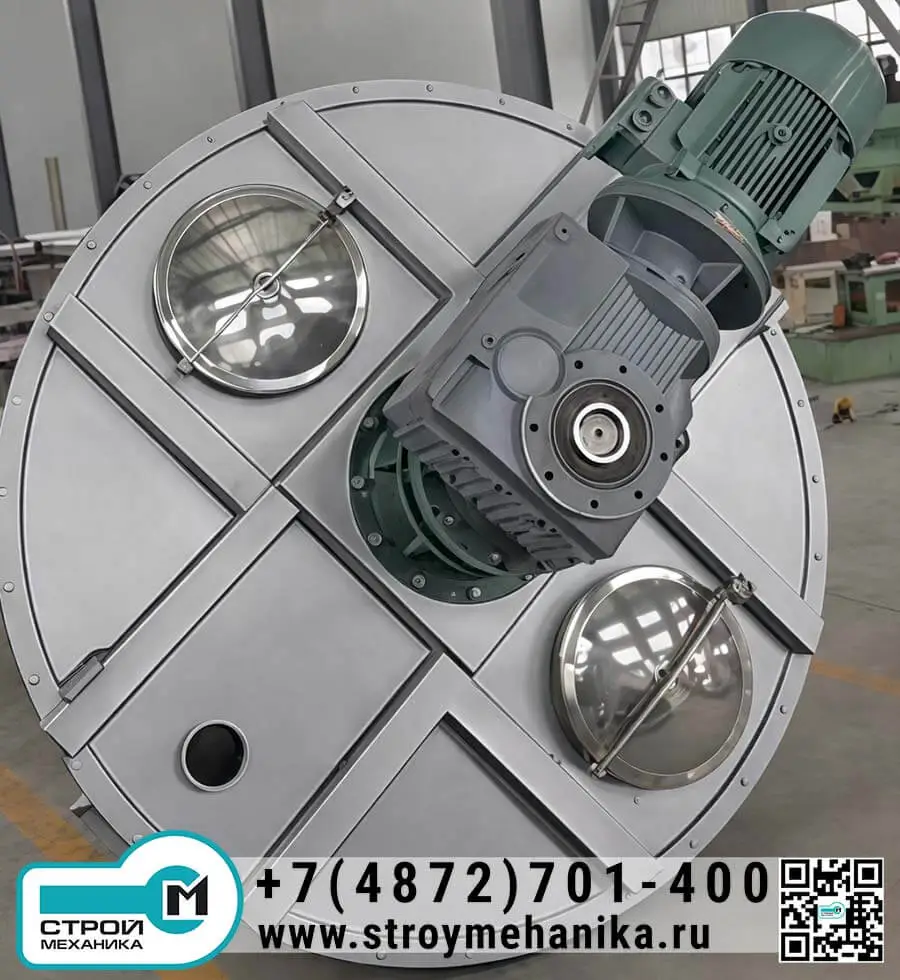

1. Компоненты загружаются через верхний загрузочный патрубок или сервисную крышку.
2. Привод запускает вращение шнека вокруг собственной оси и орбитальное (планетарное) перемещение шнека по окружности конуса.
3. Шнек поднимает материал из нижней зоны вверх вдоль стенки конической ёмкости.
4. В верхней зоне компоненты распределяются по всему сечению, после чего смесь естественно опускается вниз по центральной части конуса под действием силы тяжести.
5. Орбитальное движение обеспечивает прохождение шнека по всему периметру, поэтому циркуляция охватывает весь объём смесителя, а смешивание получается трёхмерным: осевое перемещение, радиальное перераспределение и тангенциальное перемещение по окружности.
6. По завершении цикла смесь выгружается через нижний выгрузной патрубок с запорной арматурой.

Преимущества

• Бережное перемешивание: низкие сдвиговые нагрузки уменьшают разрушение гранул и истирание материала, снижают образование пыли и мелкой фракции.
• Высокая однородность смеси за счёт трёхмерной циркуляции: подъём продукта шнеком по стенке, распределение в верхней зоне и опускание по центральной части конуса.
• Устойчивость к сегрегации: принцип работы уменьшает расслоение компонентов по плотности и фракции при приготовлении многокомпонентных смесей.
• Широкий выбор объёмов и производительности: подбор типоразмера под конкретную партию, от малых смесителей до крупнотоннажных установок.
• Эффективная гравитационная выгрузка через нижний патрубок: возможность подбора запорной арматуры под продукт.
• Гибкая комплектация под технологию: узел ввода жидкости, рубашка нагрева или охлаждения, частотное регулирование скорости, санитарное исполнение, взрывозащищённое исполнение привода и уплотнений.

Область применения

• Пищевая промышленность: сухие смеси, премиксы, ароматизаторы, ингредиентные композиции.
• Комбикормовая промышленность: витаминно-минеральные смеси, добавки, микро-дозирование компонентов, премиксы.
• Химическая промышленность: порошковые и гранулированные композиции, пигменты, наполнители, соли, реагенты.
• Фармацевтика: смешивание активных веществ с наполнителями, смеси для капсулирования и грануляции.
• Производство строительных материалов: сухие составы, добавки, модификаторы, смеси с требованием бережного перемешивания и снижения пылеобразования.
