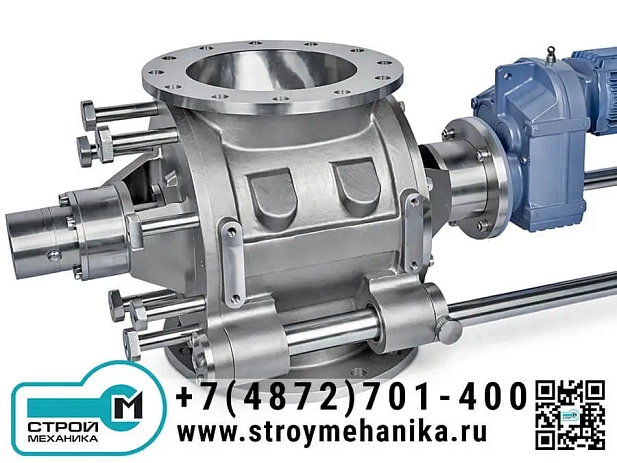

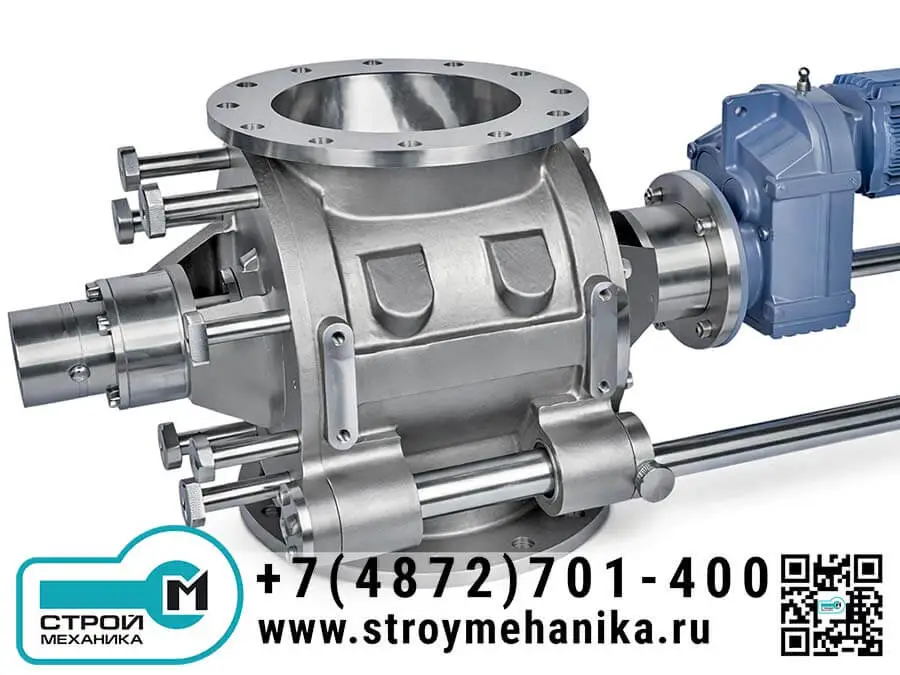

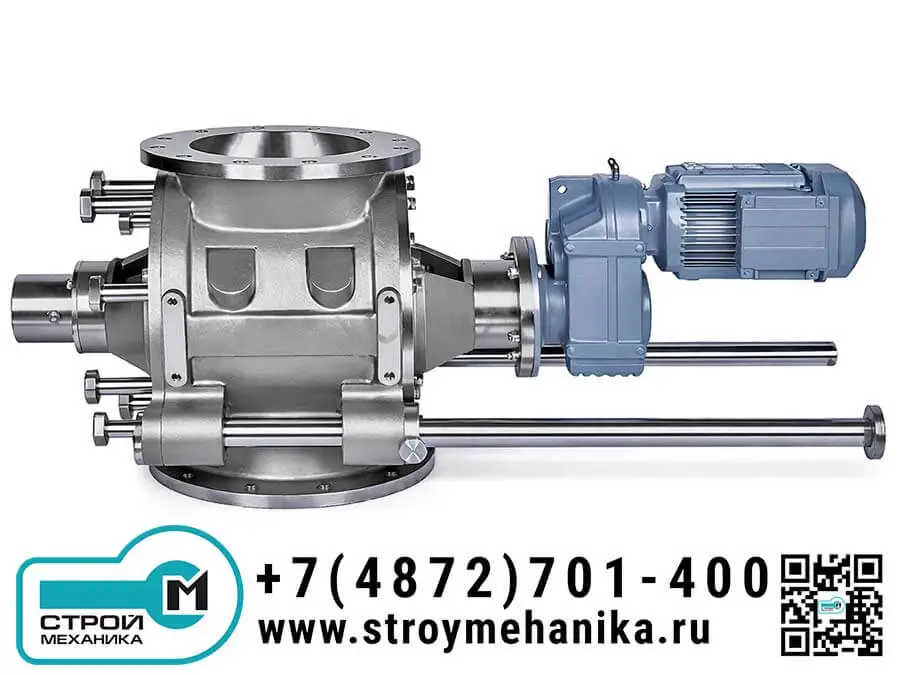

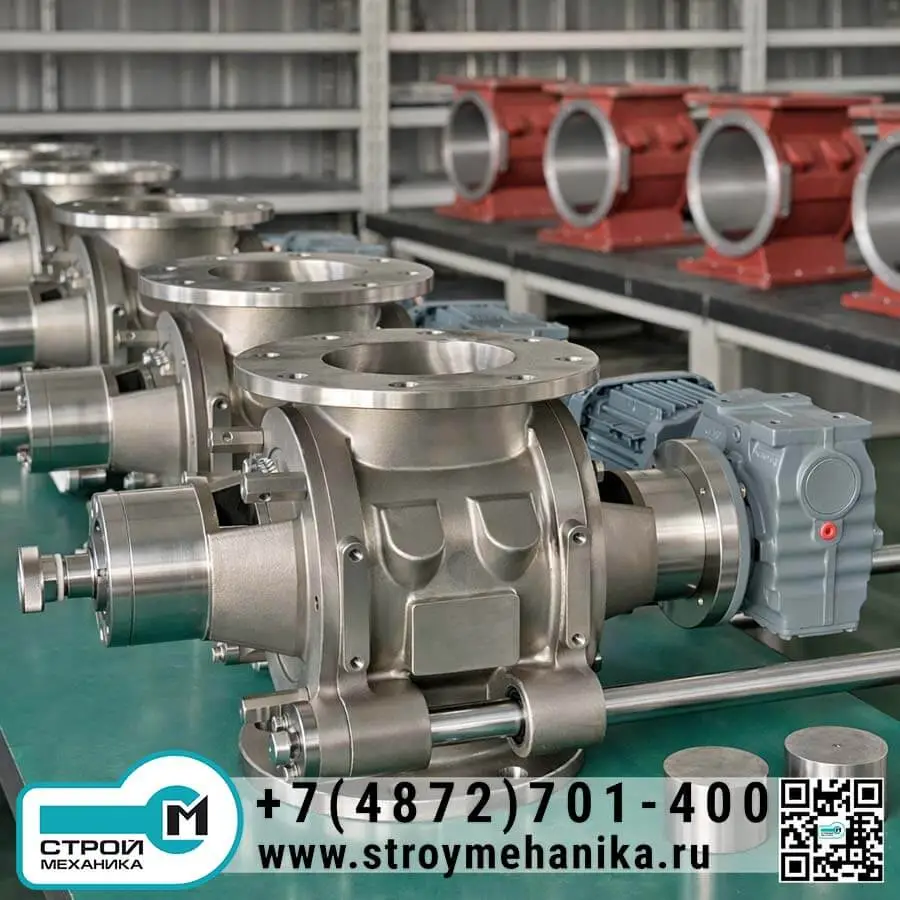

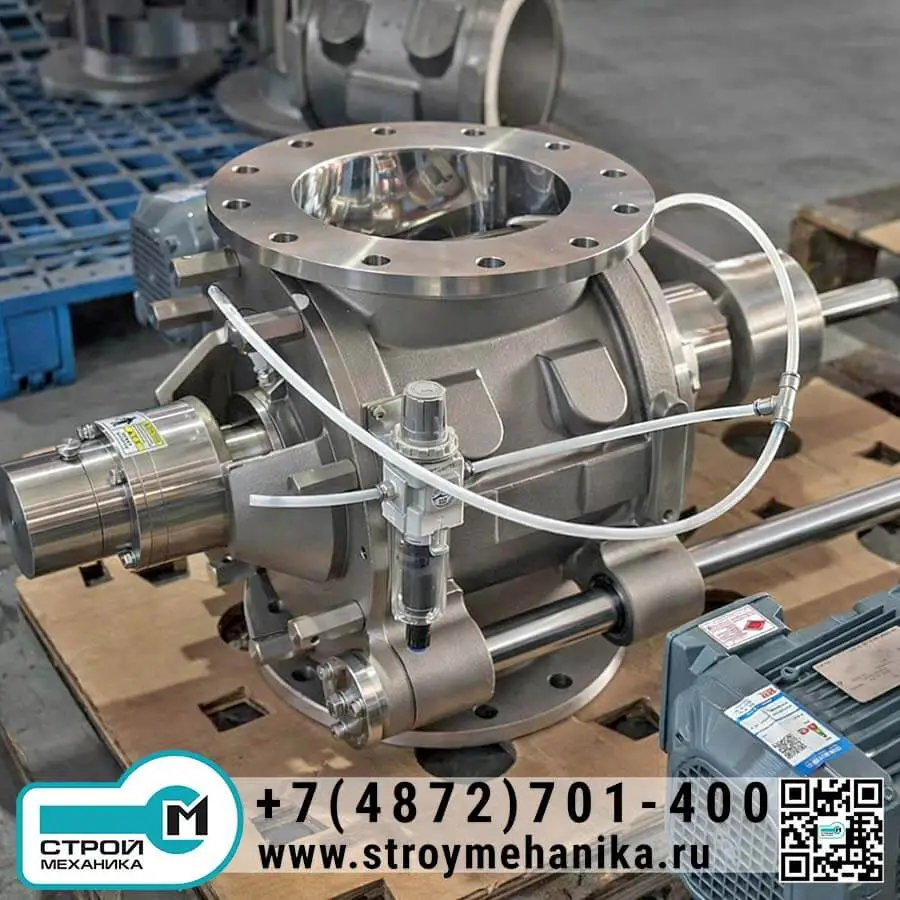

Роторные клапаны быстрой очистки серии RQC предназначены для дозированной подачи и герметичного отсечения потока порошков и гранулятов в пневмотранспортных и гравитационных узлах при регулярной мойке и санитарной обработке. Ключевая особенность - направляющие с линейными опорами: ротор со съёмной торцевой крышкой выдвигается из корпуса по рельсам без применения грузоподъёмных средств и инструмента. Такая компоновка резко сокращает длительность обслуживания: очистка, осмотр и регулировка наконечников выполняются на месте, без демонтажа клапана из линии, что критично для пищевой, молочной, фармацевтической и других отраслей с частой сменой продукта и высокими требованиями к гигиене.
Корпус и крышки выполняются из коррозионностойких сталей AISI 304/316/304L/316L с высокоточной механической обработкой; стандартное исполнение - SS304. В базовую комплектацию входят вынесенные наружу подшипники, малые радиальные зазоры «ротор-корпус», лабиринтные и сальниковые узлы и опция продувки валов для защиты уплотнений от пыли. Для сложных материалов предусмотрены внутренние покрытия твёрдый хром, карбид вольфрама, PTFE (тефлон), а также несколько геометрий ротора: закрытые торцы, радиусные (скошенные) карманы, фигурные карманы и регулируемые или сменные наконечники лопастей.

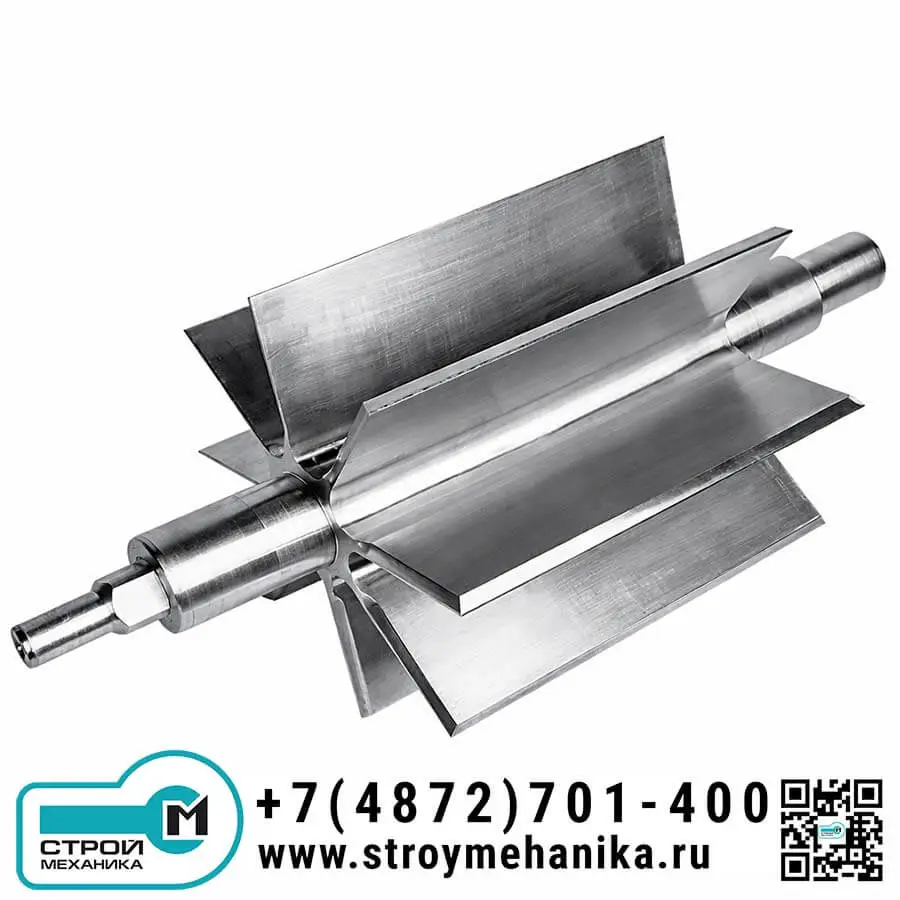

Серия выпускается в четырёх типоразмерах фланцев и четырёх габаритных высотах. Присоединение - фланцевое, со сверловкой под GB/DIN PN10, ANSI 150#, JIS 10K, что упрощает врезку в существующие трубопроводы и узлы загрузки и разгрузки.
С точки зрения эксплуатации RQC относится к классу быстрой очистки и обслуживания без инструмента: разборка и сборка без специального инструмента сохраняет соосность ротора и торцевых плит при повторной установке, сокращая простои и риск ошибок после обслуживания. Такая эргономика повышает повторяемость дозирования, снижает утечки воздуха и облегчает соблюдение требований HACCP/IFS/BRC.
Питатель поддерживает воздушный затвор между зонами с разным давлением (силос или фильтр и пневмомагистраль). Материал через входной патрубок заполняет карманы ротора; при вращении карманы последовательно изолируются от верхней зоны и разгружаются вниз через выходной патрубок. Малые радиальные зазоры и уплотнение валов ограничивают переток газа, а продувка валов дополнительно отсекает пыль от сальников. Реализация на слайд-рейлах не влияет на гидродинамику, но обеспечивает быстрый доступ к камере: торцевая крышка освобождается, ротор выдвигается по направляющим, что позволяет очищать внутренние поверхности и возвращать узел в работу с точным сохранением соосности.

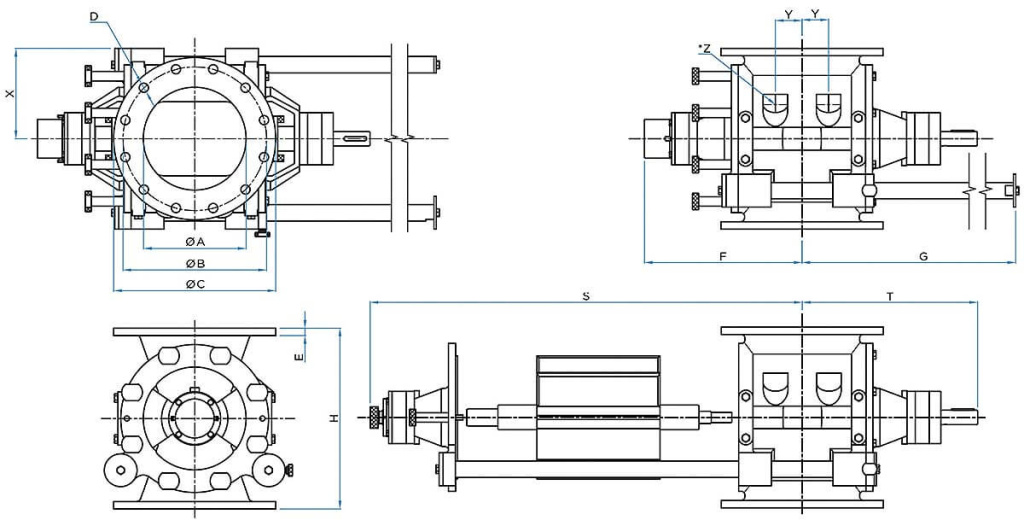

| Модель | Объём, л/об | Вход*/Выход | Прочие размеры | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ØA | ØB (DIN) | ØC (DIN) | D (DIN) | ØB (ANSI) | ØC (ANSI) | D (ANSI) | E | H | F | G | S | T | X | Y | *Z | ||
| RQC 150 | 4 | 150 | 240 | 285 | 8×Ø22 | 241,3 | 279 | 8×Ø22,2 | 15 | 320 | 245 | 265 | 885 | 320 | 152 | 37,5 | 1″ |
| RQC 200 | 10 | 200 | 295 | 340 | 8×Ø22 | 298,4 | 343 | 8×Ø22,2 | 15 | 380 | 275 | 305 | 945 | 350 | 187 | 55 | 1¼″ |
| RQC 250 | 18 | 250 | 350 | 395 | 8×Ø22 | 361,9 | 406 | 8×Ø25,4 | 18 | 440 | 322 | 355 | 1040 | 420 | 220 | 65 | 1¼″ |
| RQC 300 | 30 | 300 | 400 | 445 | 8×Ø22 | 431,8 | 483 | 8×Ø25,4 | 23 | 520 | 365 | 405 | 1180 | 465 | 259 | 85 | 1¼″ |
| *Примечание: возможны технические изменения. Размеры в мм. | |||||||||||||||||
