Модель | Размер приёмного окна, мм | Производительность, м³/ч | Частота вращения ротора, об/мин | Мощность привода, кВт | Мотор-редуктор | Объем, л | Масса без привода, кг | Масса полная, кг | Габариты (Д×Ш×В), мм |
---|---|---|---|---|---|---|---|---|---|
RPL (RPSL) 2/10 | 150×150 | 1,9 | 11 | 0,25 | NMRV 063 | 2,9 | 25 | 40 | 496×458×290 |
RPL (RPSL) 5/10 | 200×200 | 4,3 | 11 | 0,37 | NMRV 075 | 6,3 | 34 | 53 | 543×516×340 |
RPL (RPSL) 10/10 | 250×250 | 8,1 | 11 | 0,37 | NMRV 075 | 12,1 | 45 | 64 | 603×541×390 |
RPL (RPSL) 15/10 | 300×300 | 13,8 | 11 | 0,55 | NMRV 090 | 20,8 | 65 | 92 | 691×618×440 |
RPL (RPSL) 25/10 | 400×400 | 30 | 11 | 0,75 | NMRV 090 | 45,3 | 99 | 128 | 795×668×560 |
RPL (RPSL) 2/20 | 150×150 | 4 | 23,3 | 0,55 | NMRV 063 | 2,9 | 25 | 40 | 496×458×290 |
RPL (RPSL) 5/20 | 200×200 | 9 | 23,3 | 0,75 | NMRV 075 | 6,3 | 34 | 53 | 543×516×340 |
RPL (RPSL) 10/20 | 250×250 | 17 | 23,3 | 0,75 | NMRV 075 | 12,1 | 45 | 64 | 603×541×390 |
RPL (RPSL) 15/20 | 300×300 | 29 | 23,3 | 1,1 | NMRV 090 | 20,8 | 65 | 92 | 691×618×440 |
RPL (RPSL) 25/20 | 400×400 | 63 | 23,3 | 1,5 | NMRV 090 | 45,3 | 99 | 128 | 795×668×560 |
Роторные питатели выполняют задачу транспортирования и порционной отгрузки сыпучих материалов в технологических линиях, в составе систем дозирования предприятий.
Шлюзовой затвор RPL предназначен для установки на бункерах, силосах, пылеулавливающем оборудовании, пневмотранспортных системах в качестве питателя (дозатора) для контролируемой разгрузки сыпучих материалов. Обеспечивает перемещение сырья, исключая подсос воздуха и разгерметизацию системы, между участками с разным уровнем давления.
Лопастной затвор применяется для дозирования выдаваемой продукции, подачи материала в пневмомагистраль или наоборот выгрузки его оттуда.

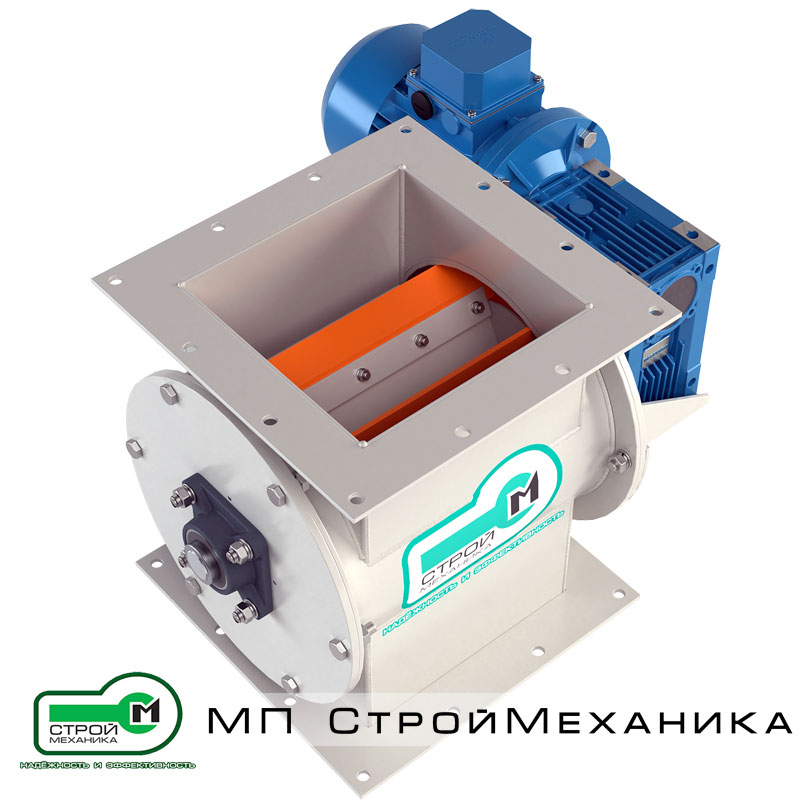

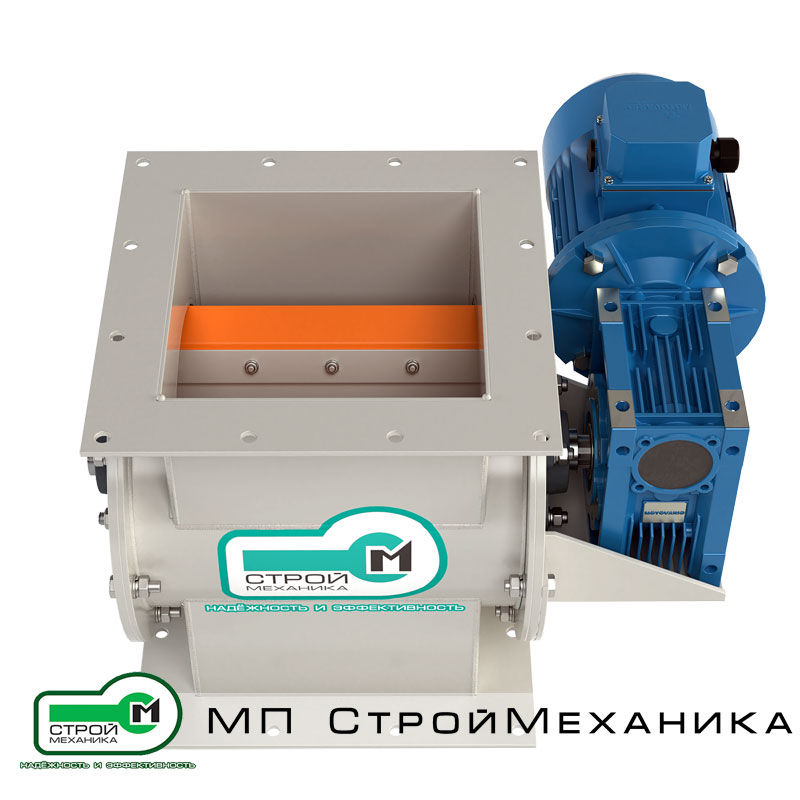

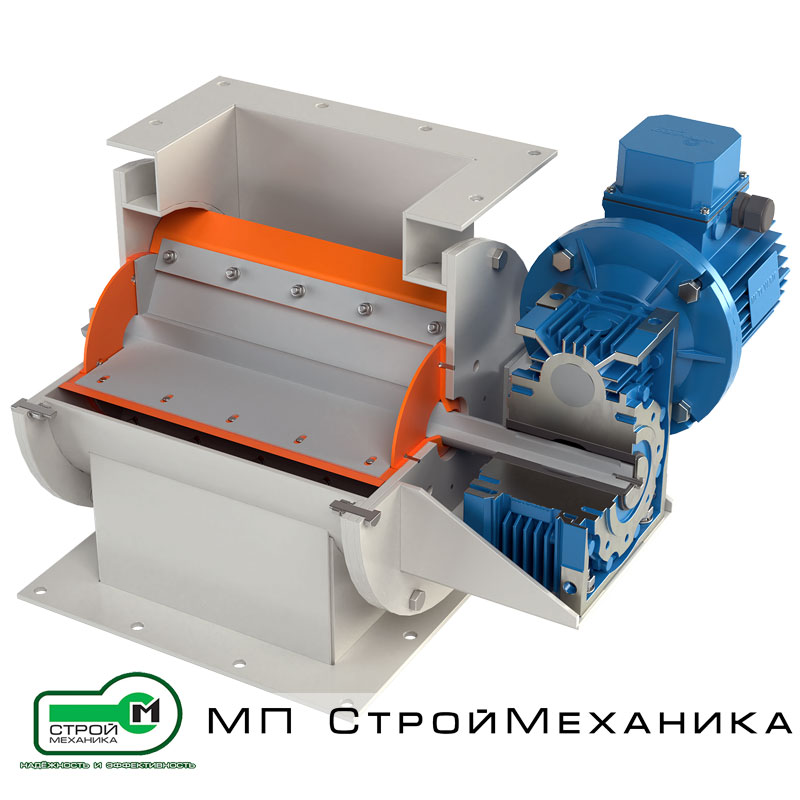

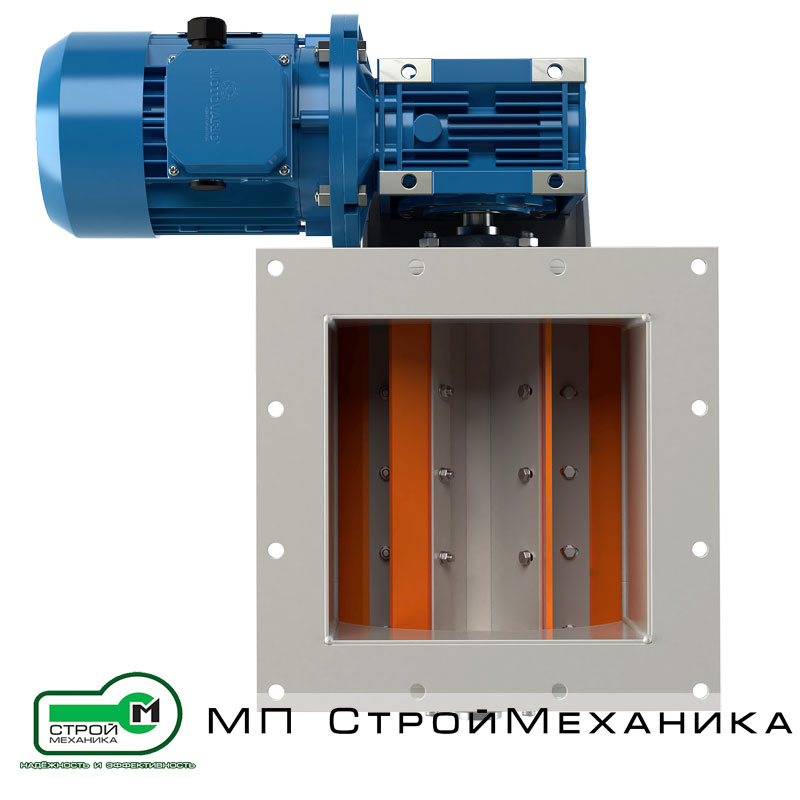

Конструкция роторных питателей RPL представляет собой стальной корпус с двумя фланцами, внутри которого вращается горизонтальный ротор с лопастями. Ротор представляет собой жёстко закрепленный на валу барабан, разделённый на сектора, являющихся «карманами» для подаваемого продукта в питатель. Вращение ротора производится при помощи мотор-редуктора. При вращении ячейки ротора захватывают материал, находящийся в бункере, и выгружают его вниз через разгрузочный патрубок.
Шлюзовые затворы RPL используется в магистральных системах, по которым транспортируют не жидкости или газы, а сыпучие вещества. Это устройство является обязательным узлом для таких конструкций, как пневматический транспортер, силосный бункер, циклон и так далее.
Основная функция, которую выполняет шлюзовой затвор, связана с обеспечением герметичности магистрального канала механической или пневматической системы транспортировки сыпучих веществ. Лопастной затвор (роторный питатель) гарантирует стабильное внутреннее давление в транспортной системе даже в том случае, если магистраль работает в условиях разреженного потока (внутреннее давление в трубе ниже атмосферного). Вторичная функция шлюзового затвора – это дозирование потока сыпучих материалов.
Наличие нижнего фланца позволяет присоединить шлюзовой затвор к пневмотранспорту, укрытию ленточного или скребкового транспортера, мягкому контейнеру, бункеру и т.д.
Роторные питатели RPL изготавливаются из высококачественной углеродистой стали, корпус роторных питателей RPSL выполнен из нержавеющей стали.
Основные преимущества:

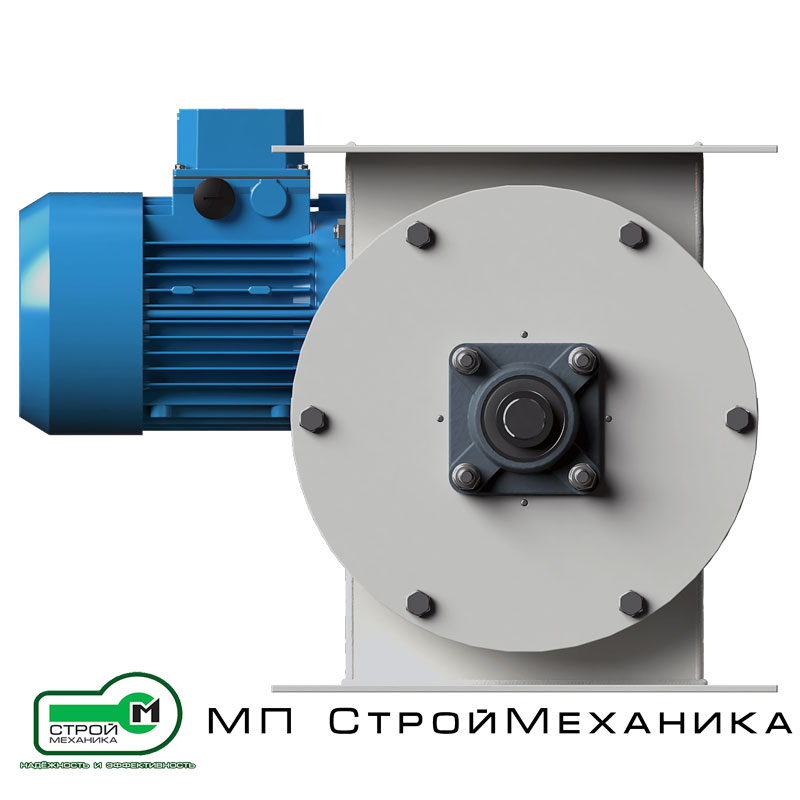

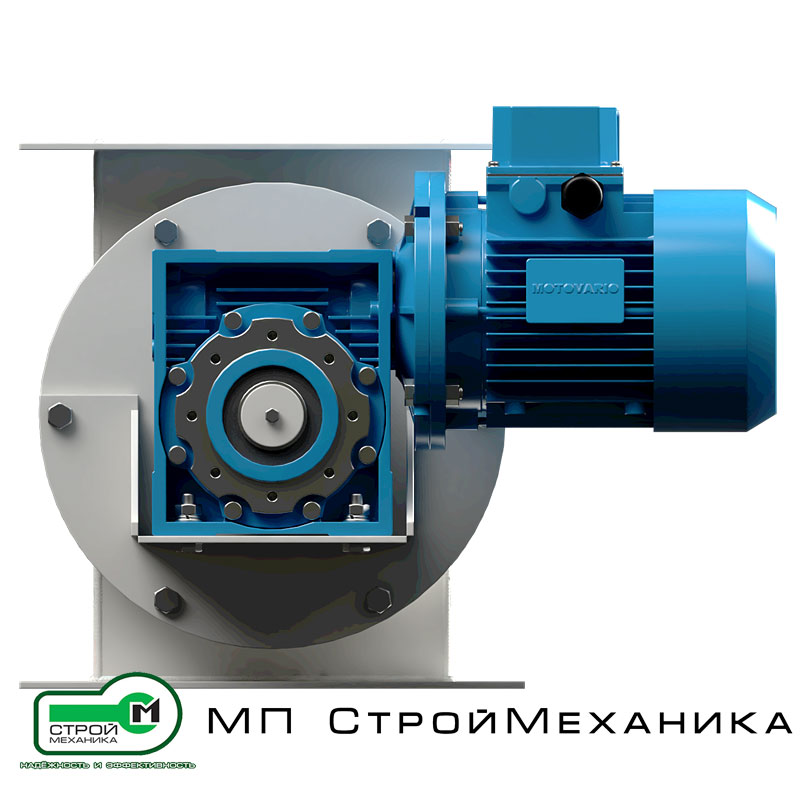

Шлюзовые затворы могут комплектоваться приводом. В качестве привода применяется соосно-цилиндрический мотор редуктор, который расположен на одной раме с затвором. Мотор-редуктор соединен с ротором эластичной муфтой. Так же возможна комплектация привода червячным мотор-редуктором. В данном случае редуктор насаживается на вал ротора и соединяется с корпусом шлюзового затвора с помощью переходного фланца. Такая компоновка привода позволяет сократить габаритные размеры установки.
