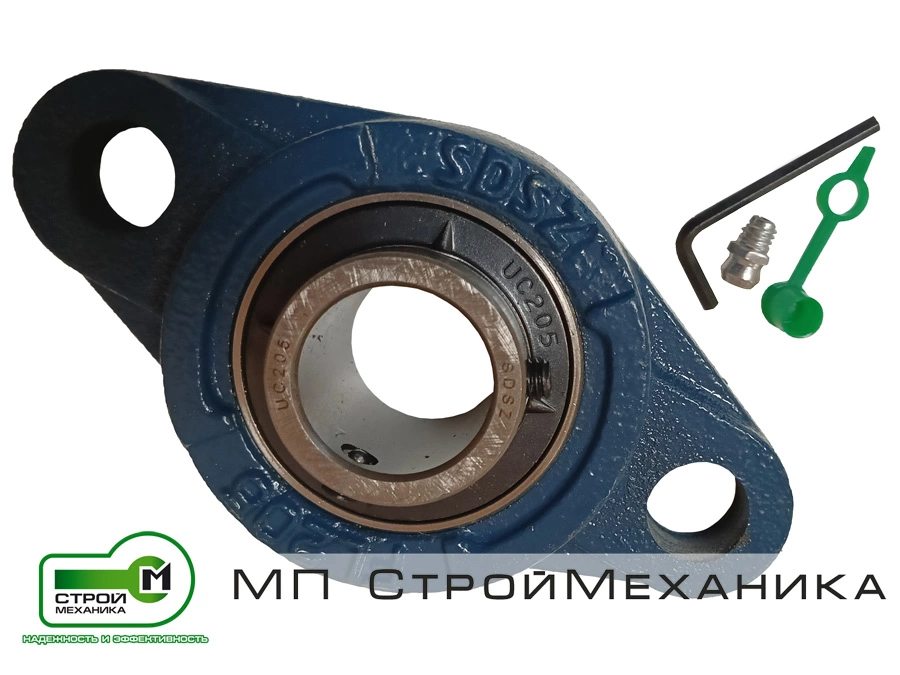

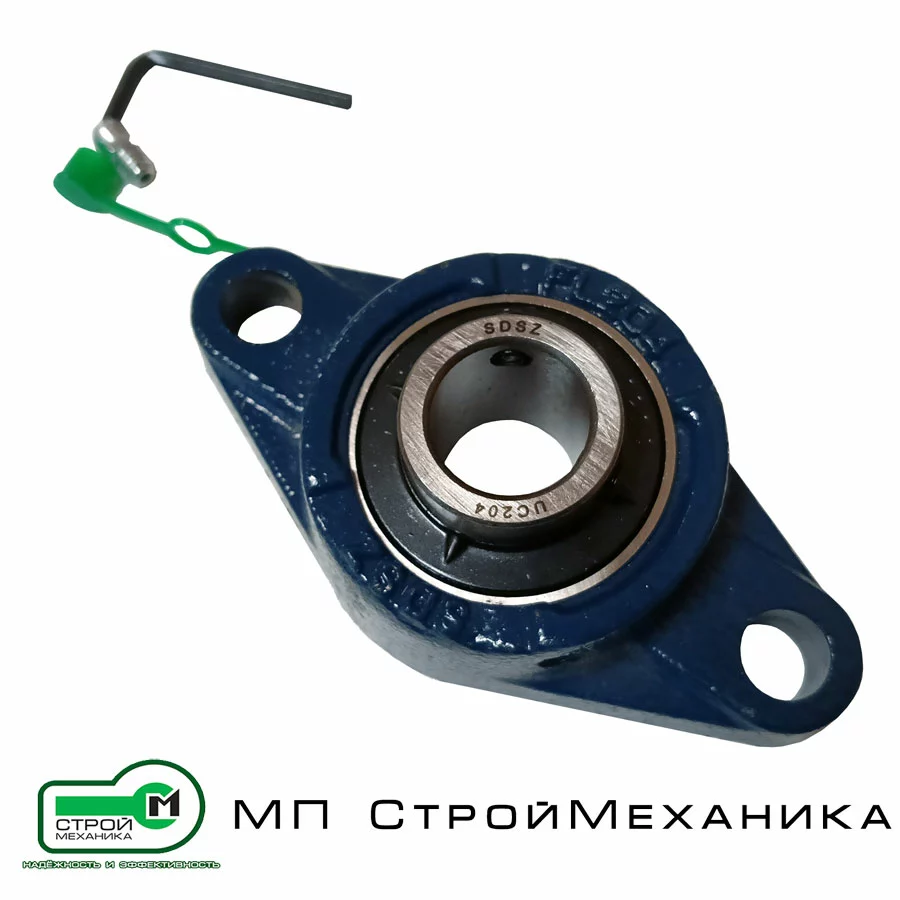

Подшипниковые узлы UCFL состоят из однорядного радиального шарикового подшипника UC и компактного фланцевого корпуса FL с двумя посадочными отверстиями. Корпус FL изготовлен из чугуна, а подшипник UC имеет удлиненное внутреннее кольцо для надежной фиксации на валу и защитные уплотнения. На валу подшипник фиксируется стопорными винтами.
Подшипниковые узлы UCFL поставляются с заводской смазкой. Замена смазки производится через пресс-масленку на корпусе.
Основные преимущества подшипниковых узлов UCFL:

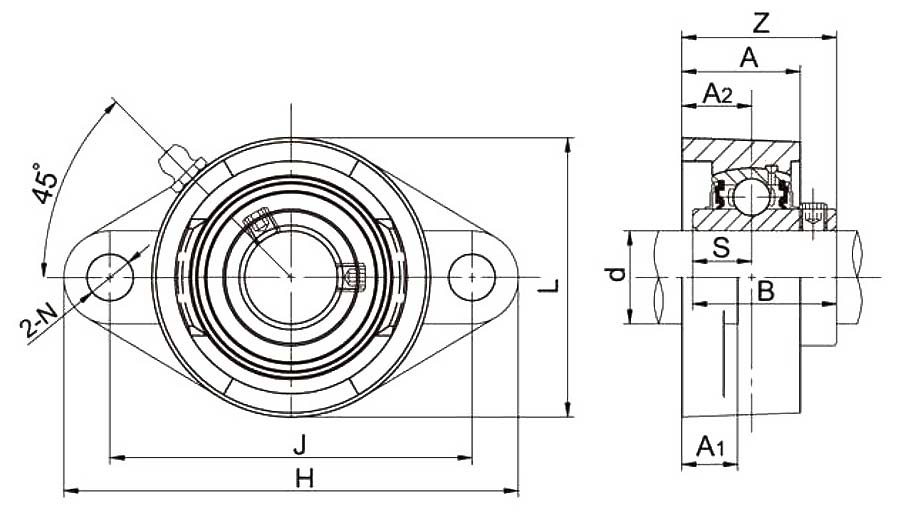

| Характеристика | UCFL 204 | UCFL 205 |
|---|---|---|
| Состав узла | FL204 + UC204 | FL205 + UC205 |
| Диаметр вала d, мм | 20 | 25 |
| Общая длина корпуса H, мм | 113 | 130 |
| Высота/ширина корпуса L, мм | 60 | 68 |
| Межосевое расстояние крепежных отверстий J, мм | 90 | 99 |
| Осевой размер A, мм | 25,5 | 27 |
| Размер Z, мм | 33,0 | 35,8 |
| Размер A1, мм | 11 | 13 |
| Размер A2, мм | 15 | 16 |
| Ширина внутреннего кольца B, мм | 31,0 | 34,1 |
| Диаметр крепежного отверстия N, мм | 12 | 16 |
| Размер S, мм | 12,7 | 14,3 |
| Динамическая грузоподъемность, кН | 12,8 | 14,0 |
| Статическая грузоподъемность, кН | 6,65 | 7,85 |
| Предельная частота вращения, об/мин | 6700 | 5900 |
| Материал корпуса | чугун | чугун |
| Тип фиксации на валу | стопорные винты | стопорные винты |
| Рабочая температура | от -40 до +120 °C | от -40 до +120 °C |
| Масса, кг | ~0,4–0,5 | ~0,58–0,60 |
