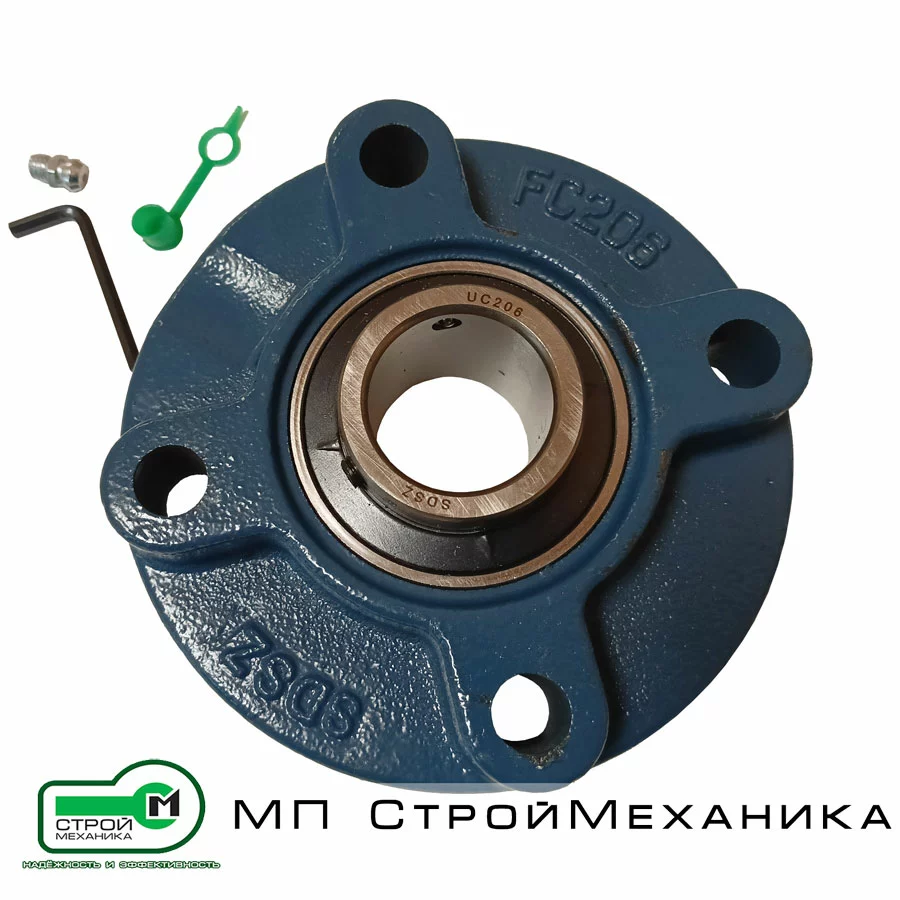

Подшипниковый узел UC в корпусе FC — это компактное фланцевое решение, в котором вставной шариковый подшипник серии UC установлен в круглом корпусе типа FC. Узел предназначен для надежной опоры вращающегося вала, удобен в монтаже и обслуживании, а также обеспечивает стабильную работу при радиальных и умеренных осевых нагрузках.
Узлы UCFC рассчитаны на приводные валы диаметром от 12 до 90 мм. Подшипник фиксируется на валу стопорными винтами, а корпус выполнен из чугуна и отличается прочностью и устойчивостью к эксплуатационным нагрузкам. Узлы UCFC широко применяются в конвейерных системах, сельскохозяйственном, вентиляционном и промышленном оборудовании.
Подшипниковые узлы UCFC поставляются с заводской смазкой. Замена смазки производится через пресс-масленку на корпусе.
Основные преимущества подшипниковых узлов UCFC:

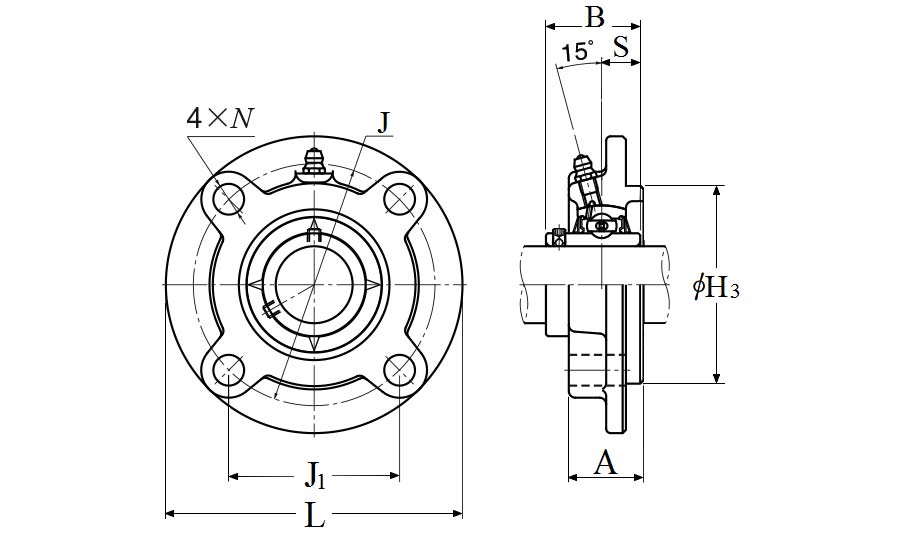

| Характеристика | UCFC 206 | UCFC 208 | UCFC 210 |
|---|---|---|---|
| Состав узла | FC206 + UC206 | FC208 + UC208 | FC210 + UC210 |
| Диаметр вала d, мм | 30 | 40 | 50 |
| Наружный диаметр фланца L, мм | 125 | 145 | 165 |
| Диаметр расположения крепежных отверстий J, мм | 100 | 120 | 138 |
| Межосевое расстояние отверстий J1, мм | 70,7 | 84,8–84,9 | 97,6 |
| Толщина фланца A, мм | 31 | 36 | 40 |
| Ширина внутреннего кольца B, мм | 38,1 | 49,2 | 51,6 |
| Диаметр центрирующего выступа H3, мм | 80 | 100 | 110 |
| Диаметр крепежного отверстия N, мм | 12 | 14 | 16 |
| Размер S, мм | 15,9 | 19 | 19 |
| Динамическая грузоподъемность, кН | 19,5 | 29,1 | 35,0 |
| Статическая грузоподъемность, кН | 11,3 | 17,8 | 23,2 |
| Предельная частота вращения, об/мин | 4900 | 3700 | 3100 |
| Масса, кг | 1,32 | 2,06 | 3,01 |
| Материал корпуса | чугун | чугун | чугун |
| Тип фиксации на валу | стопорные винты | стопорные винты | стопорные винты |
| Рабочая температура | от -40 до +120 °C | от -40 до +120 °C | от -40 до +120 °C |
