| Наименование | Пневмокамерный насос низкого давления ПОСЕЙДОН ПКН-25Н |
| Тип транспортирования | Нагнетательный пневмокамерный насос (монжус), циклическая работа |
| Исполнение | Однокамерное (одна камера загрузки/разгрузки) |
| Масса изделия | 290 кг |
| Объём камеры | 220 л |
| Производительность | до 8 т/ч (при плотности материала 1,5 т/м³) |
| Производительность | до 6 м³/ч (расчётно из 6 т/ч при 1,5 т/м³) |
| Рабочее (избыточное) давление | 3 бар (0,3 МПа) |
| Расход сжатого воздуха | не менее 5 м³/мин |
| Диаметр условного прохода загрузочного патрубка | 250 мм |
| Диаметр условного прохода выгрузного патрубка | 100 мм |
| Электрическое питание шкафа управления | 380/50 В/Гц |
| Управление | Автоматический и ручной режимы; управление исполнительными пневмоорганами и вспомогательными механизмами |
| Контроль заполнения/разгрузки | Датчик(и) уровня |
| Требования к источнику воздуха для пневмоподачи | 0,1–0,3 МПа (до 3 бар) |
| Требования к источнику воздуха для управления пневмоустройствами | 0,4–0,6 МПа |
| Дальность подачи | до 40* м |
| Высота подачи | до 15* м |
| Тип материалов | Порошкообразные и мелкозернистые сыпучие продукты (цемент, гипс, шлак, алебастр, минеральные порошки и др.) |
| Влажность материала | до 6 % |
| Фракция материала | ориентировочно 0,01– 5 мм |
| Плотность материала | до 4500 кг/м³ (в зависимости от продукта и режима) |
| Разгрузочный узел | Нижний горизонтальный вывод под фланцевое подключение к магистрали |

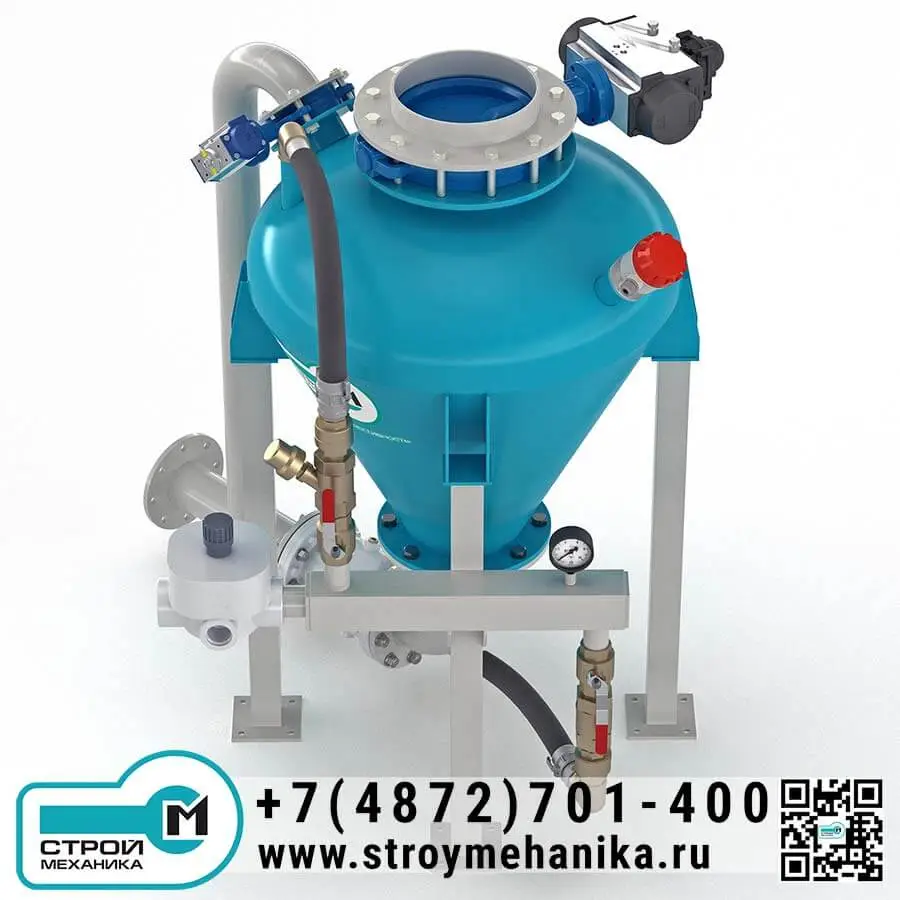

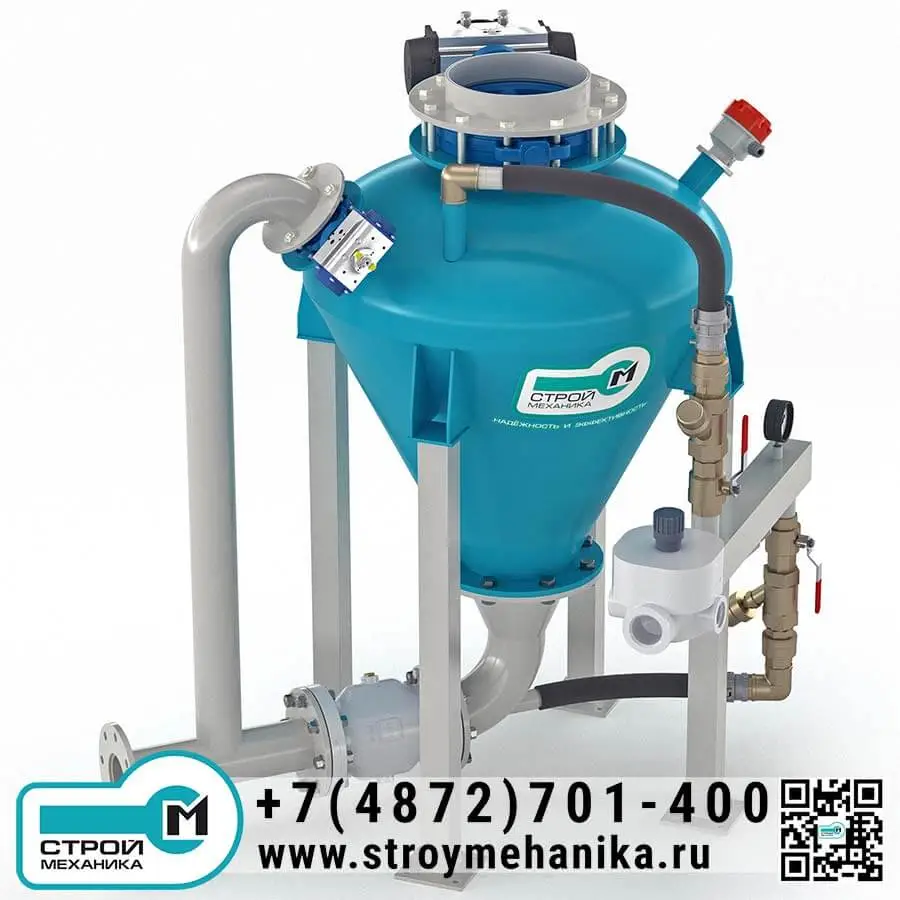

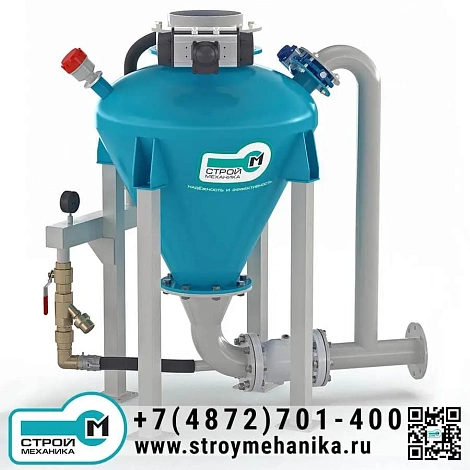

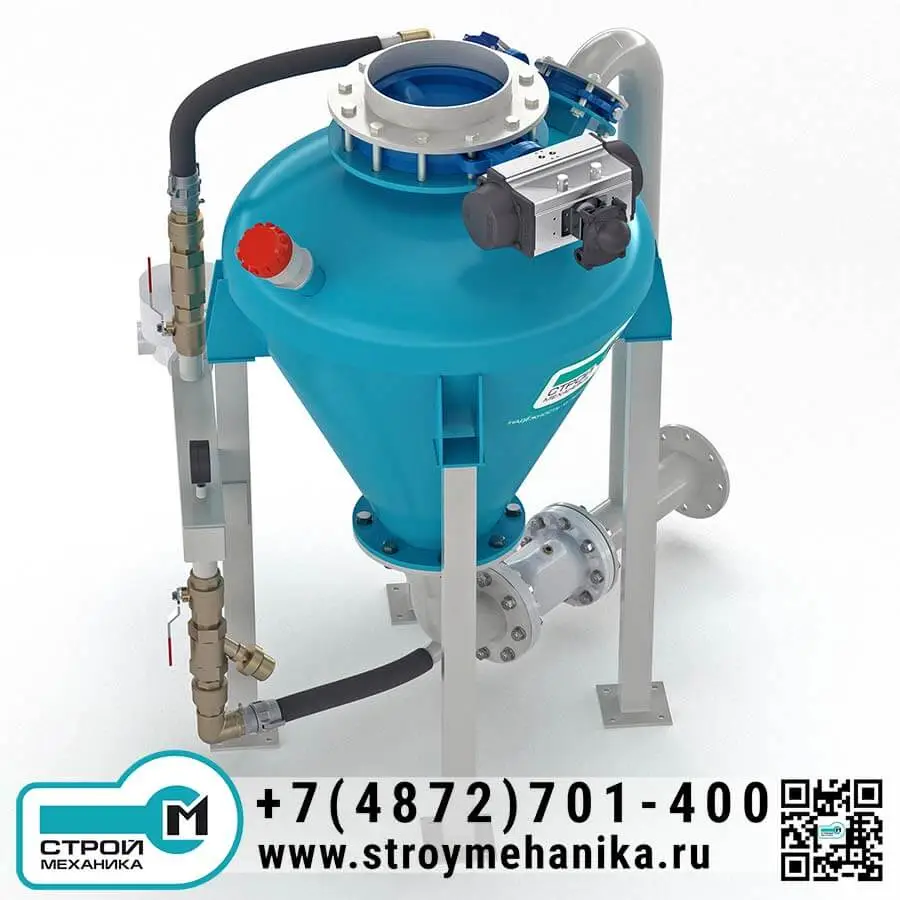

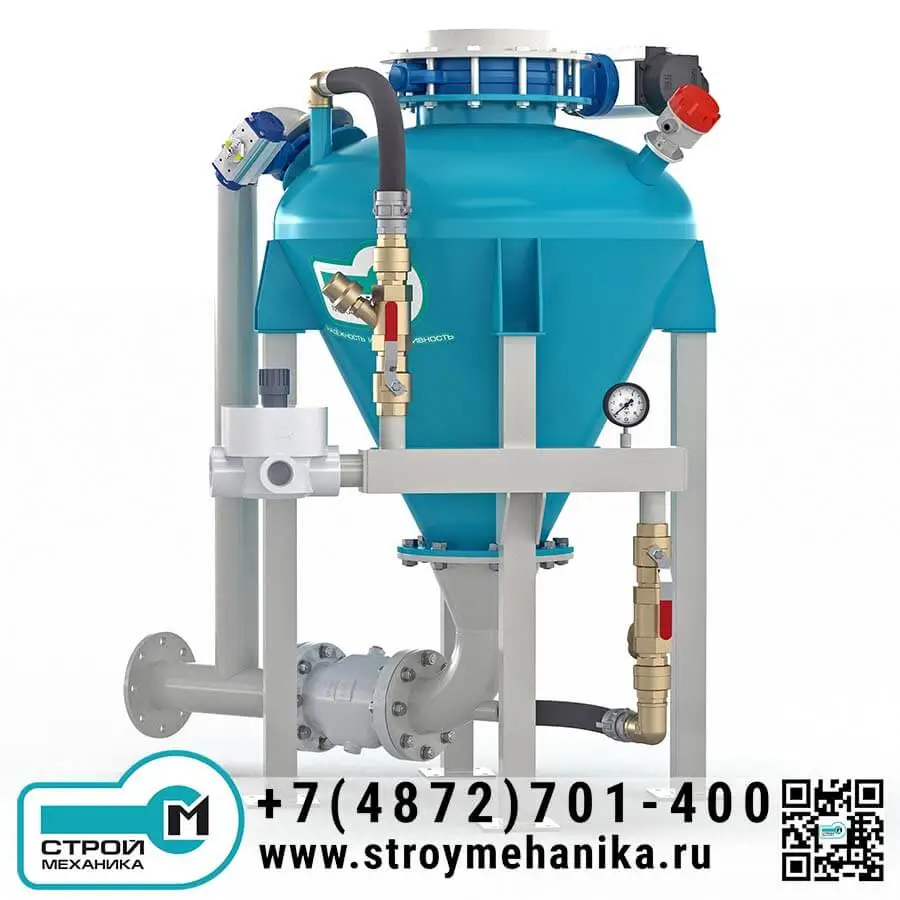

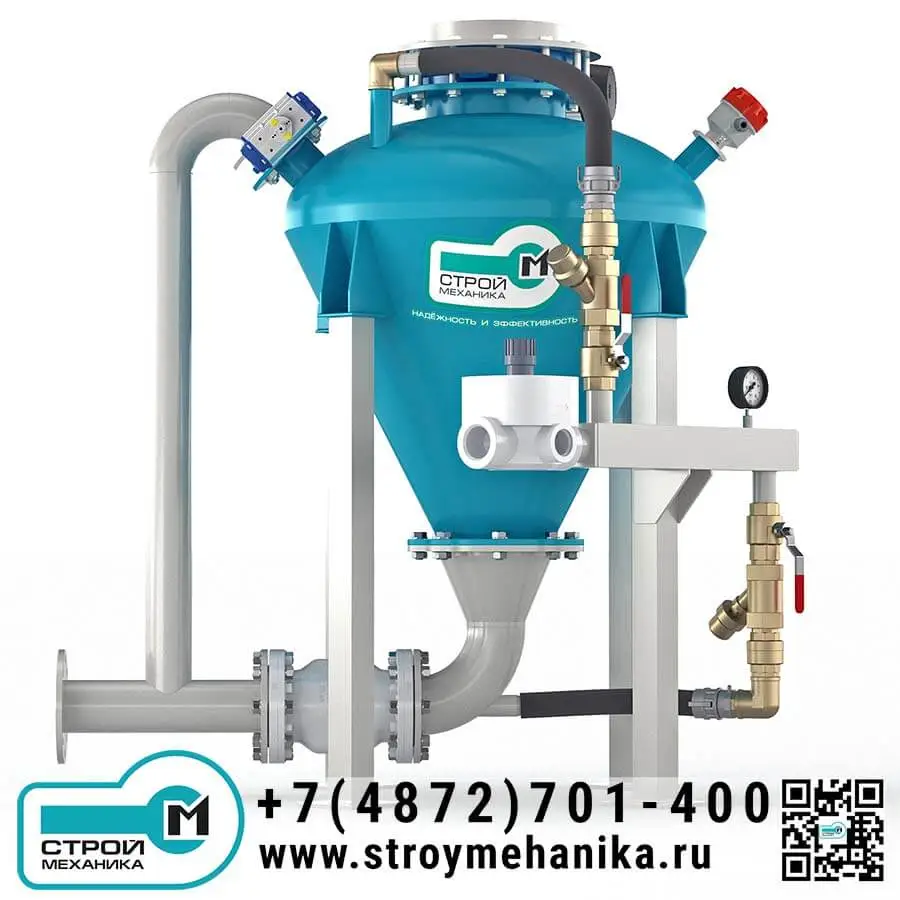

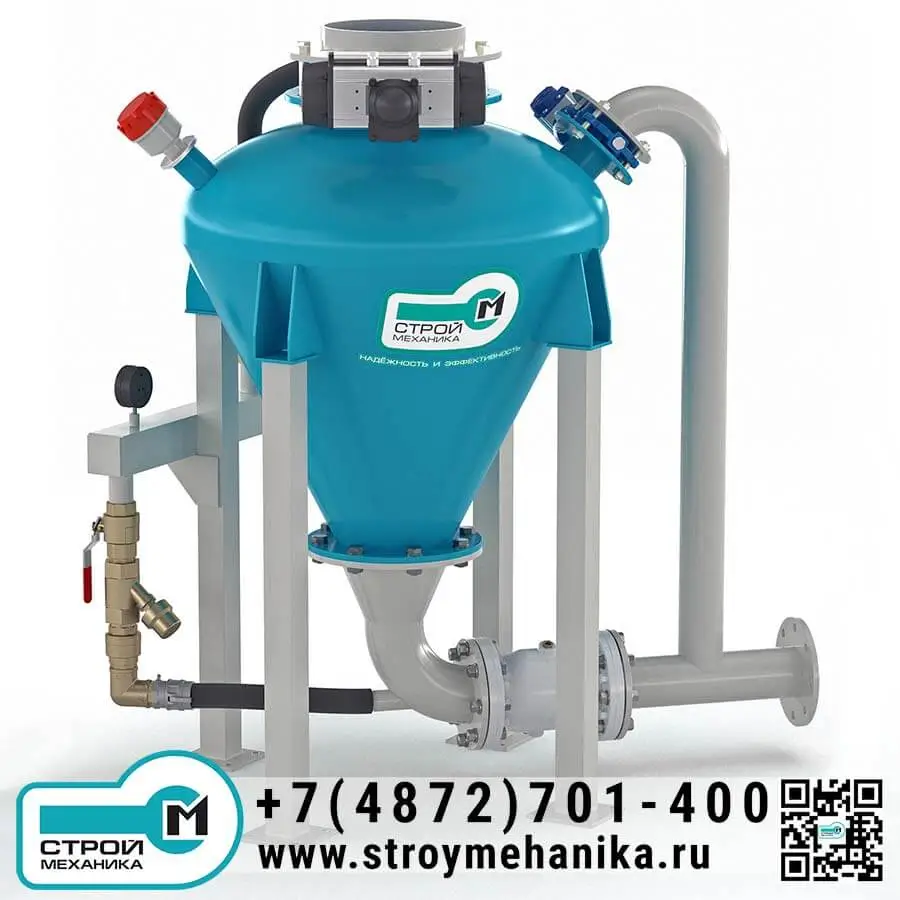

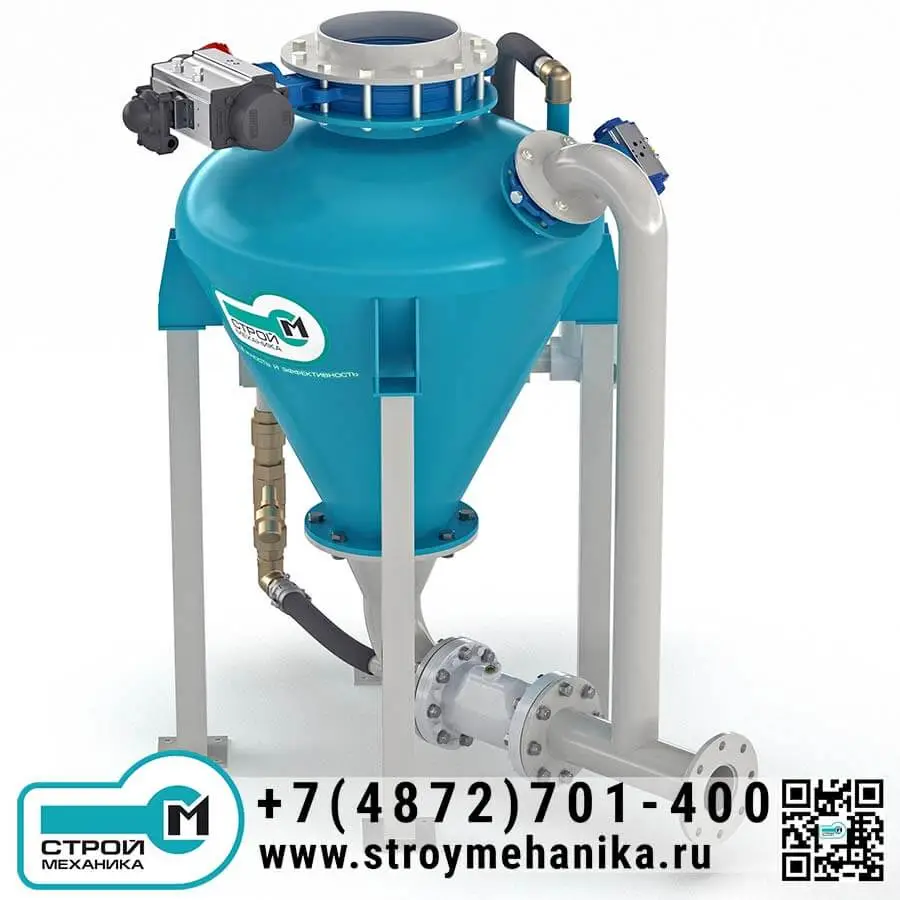

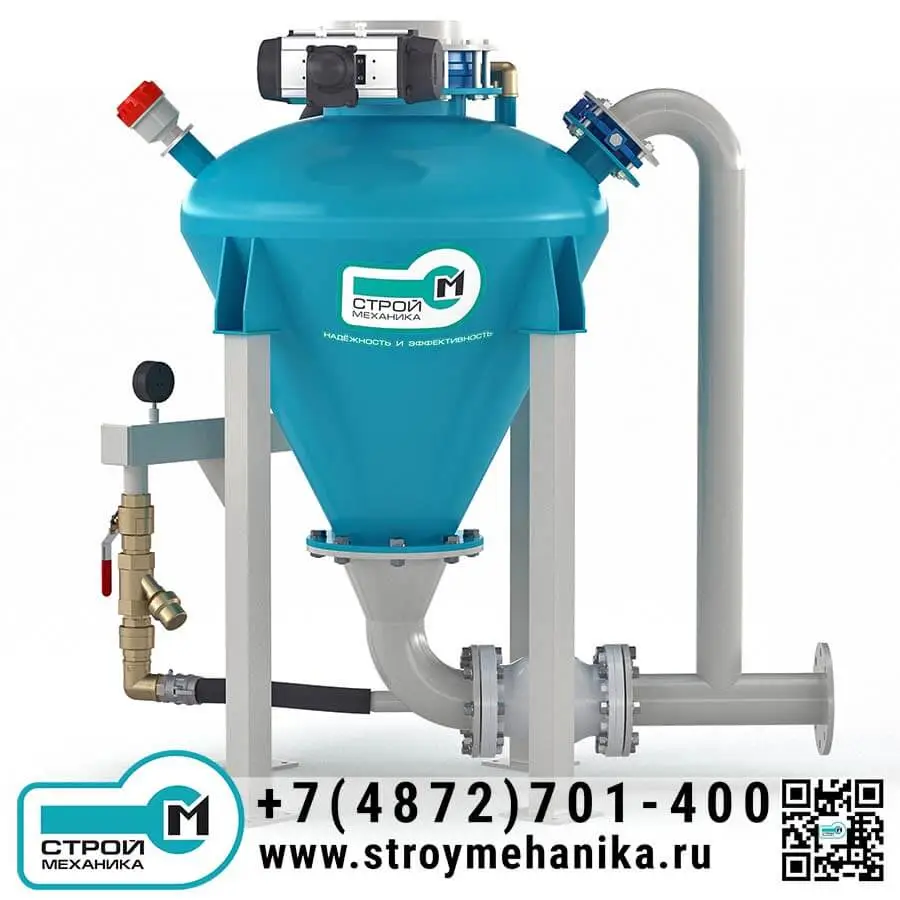

Пневмокамерный насос низкого давления ПОСЕЙДОН ПКН-25Н — это однокамерный пневматический разгрузчик нагнетательного типа (монжус), предназначенный для подачи порошкообразных и мелкозернистых сыпучих материалов по пневмотранспортной магистрали. Принципиально важное отличие таких насосов от «просто» пневмоподачи в том, что транспортирование ведётся импульсно: материал порционно загружается в герметичную камеру, аэрируется и выталкивается в трубопровод сжатым воздухом. Такой подход обеспечивает стабильную подачу, предсказуемую работу с пылящими продуктами и удобную интеграцию в технологические линии.
Модель ПКН-25Н ориентирована на производительность до 6 т/ч (при плотности 1,5 т/м³), при этом рабочая камера увеличенного объёма 220 л позволяет формировать крупную порцию материала на один цикл и снижать количество переключений при той же подаче. Насос рассчитан на работу при давлении до 3 бар (0,3 МПа), с расходом воздуха не менее 5 м³/мин, что соответствует классу «низкого давления» и типовой инфраструктуре цеховых компрессорных систем.
Оборудование применяется для широкого спектра сыпучих продуктов: от цемента и гипса до шлаков, минеральных порошков и других материалов с определённой текучестью. Для пневмокамерных насосов такого класса типичны требования по влажности (до 6%) и фракции (ориентировочно 0,01–4,5 мм), а рабочая плотность материала может быть в широком диапазоне — до 4500 кг/м³. Эти ограничения важны при подборе схемы пневмотранспорта и режимов аэрирования.

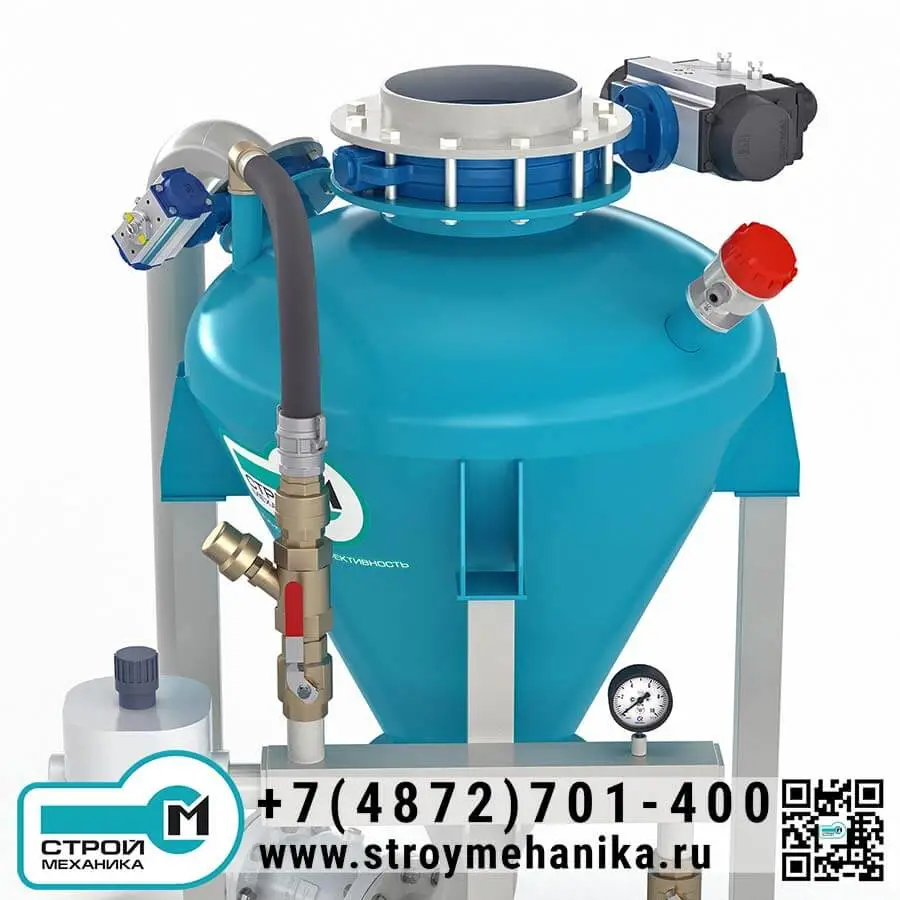

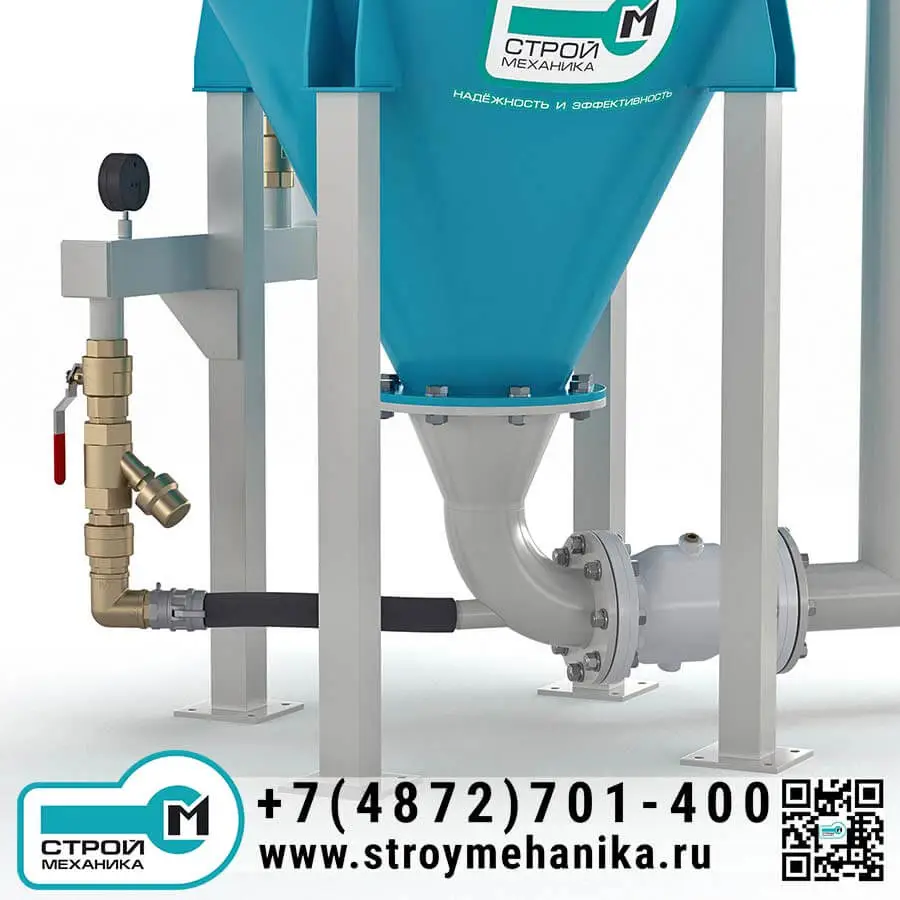

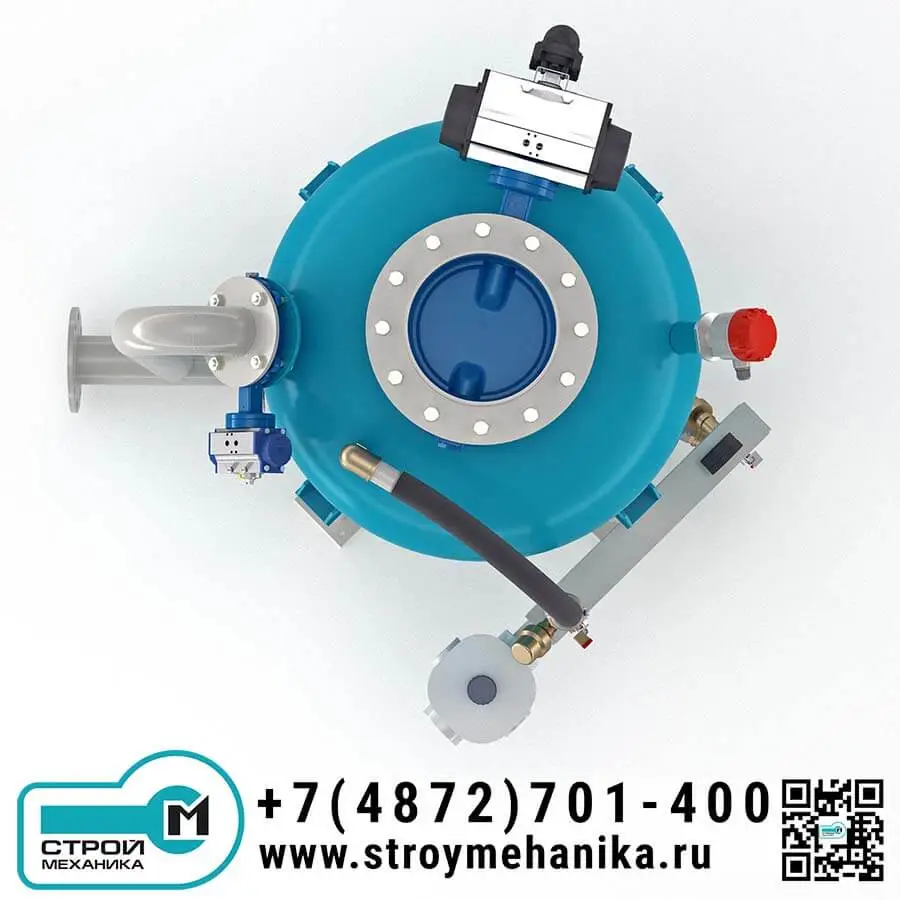

Камера насоса имеет загрузочный люк/патрубок и разгрузочное устройство для ввода материала в трубопровод; разгрузка выполнена через нижний горизонтальный вывод под фланцевое подключение. Такая компоновка практична при работе с трудноаэрируемыми и «тяжёлыми» порошками, поскольку снижает риск зависаний и упрощает формирование плотного потока на входе в магистраль. Управление циклом опирается на контроль заполнения (датчик уровня) и контроль давления в камере.
Что важно для стабильной работы
Производительность и устойчивость транспорта определяются не только насосом, но и трассой: диаметр/длина, количество поворотов, высота подъёма, режим «плотного слоя», качество аэрации.
Нижний горизонтальный вывод в разгрузке помогает работать с продуктами, которые хуже аэрируются и склонны к уплотнению.
