Перекидной клапан (переключатель потока) WZK для пневмотранспорта и гравитационных систем

Цена по запросу

Запросить условия и сроки поставки

Перезвоним в течении 15 минут
Отправим цены и услови поставки
Уточним требования к оборудованию

Выгодный лизинг от 6.9%
Гарантия 2 года
Доставка по РФ и странам СНГ

Заказать сейчас

Получить конкурентный счет

Описание

Максимальное давление	5 бар, система и дифференциальное давление
Рабочая температура	от -20 °C до +100 °C
Материал корпуса	Алюминий
Присоединение	Фланцевое, по DIN PN 10 или ASME 16.5 class 150
Исполнение проточной части	Со вставкой из нержавеющей стали (CR) или с уменьшенным диаметром (CD)

Переключатель потока пневмотранспорта WZK представляет собой специализированное устройство для перенаправления потоков сыпучих продуктов (гранул) и порошков в системах пневмотранспорта. Основное назначение клапана — надежное и быстрое переключение потока материала между двумя или более выходными линиями из одного общего входного патрубка, что является ключевой функцией для автоматизации технологических процессов на производствах, связанных с пищевой, химической, фармацевтической и перерабатывающей промышленностью.

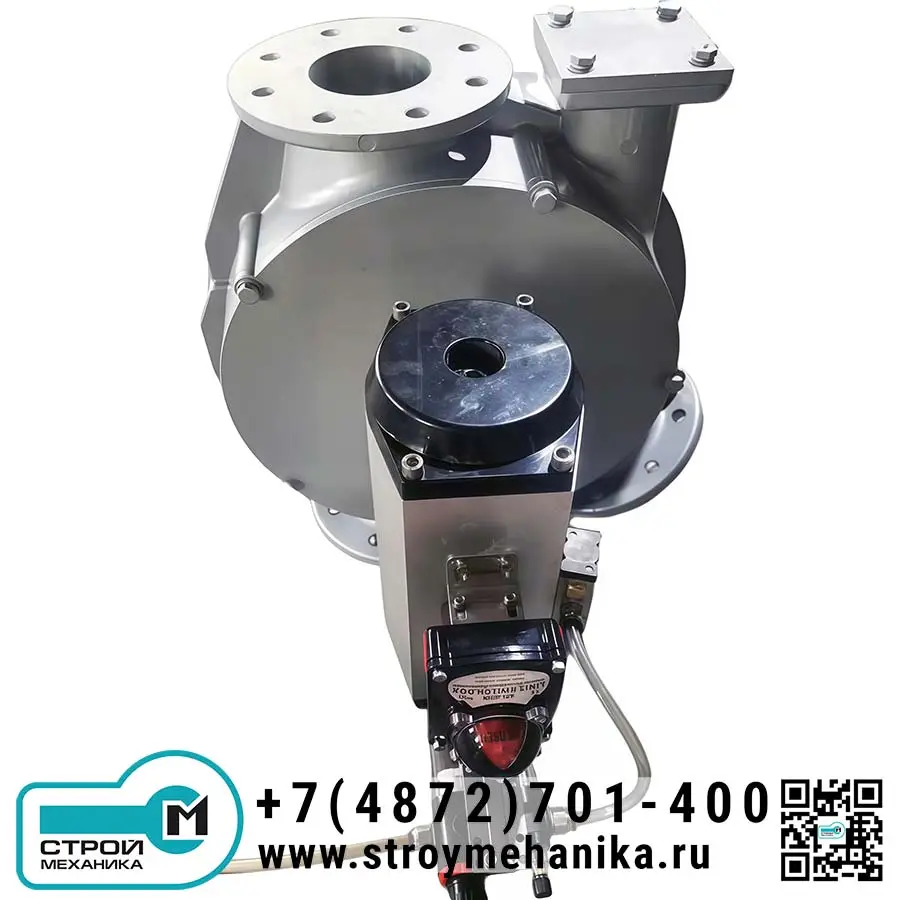

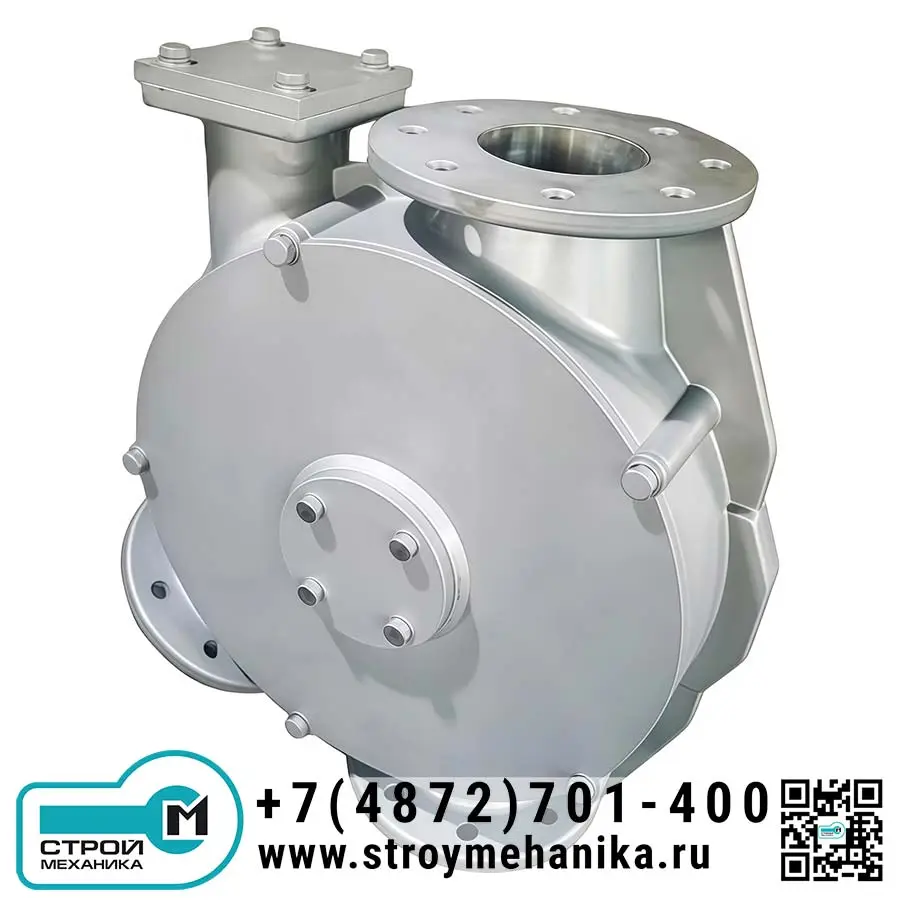

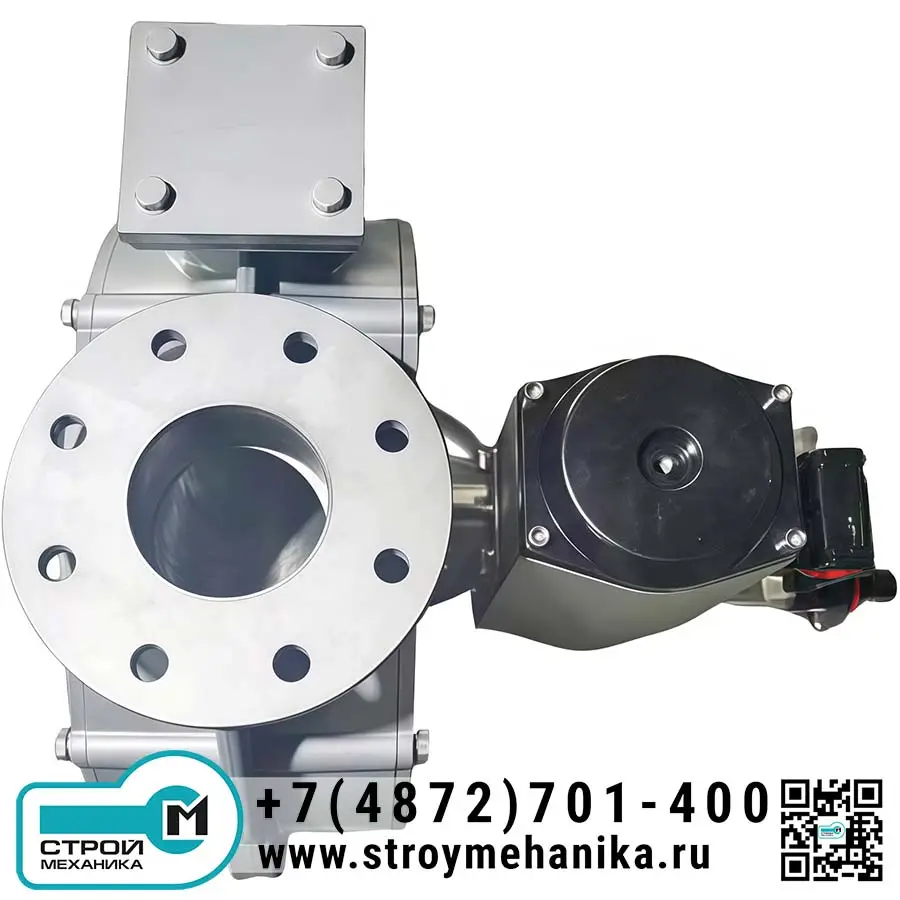

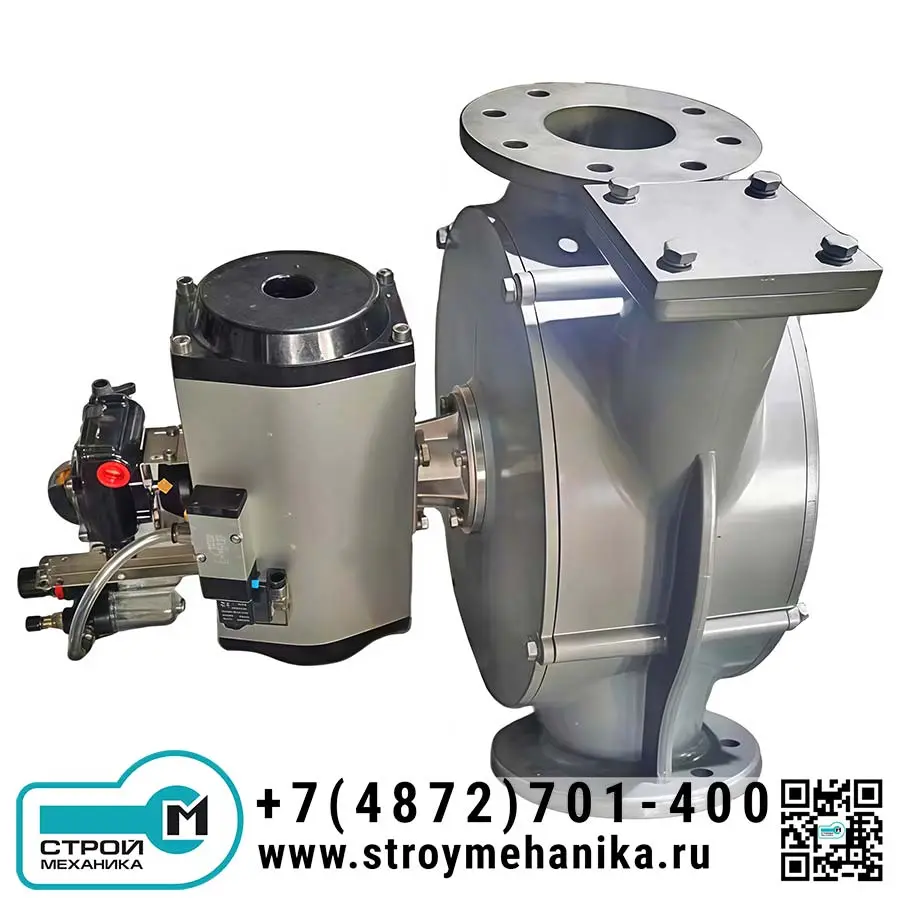

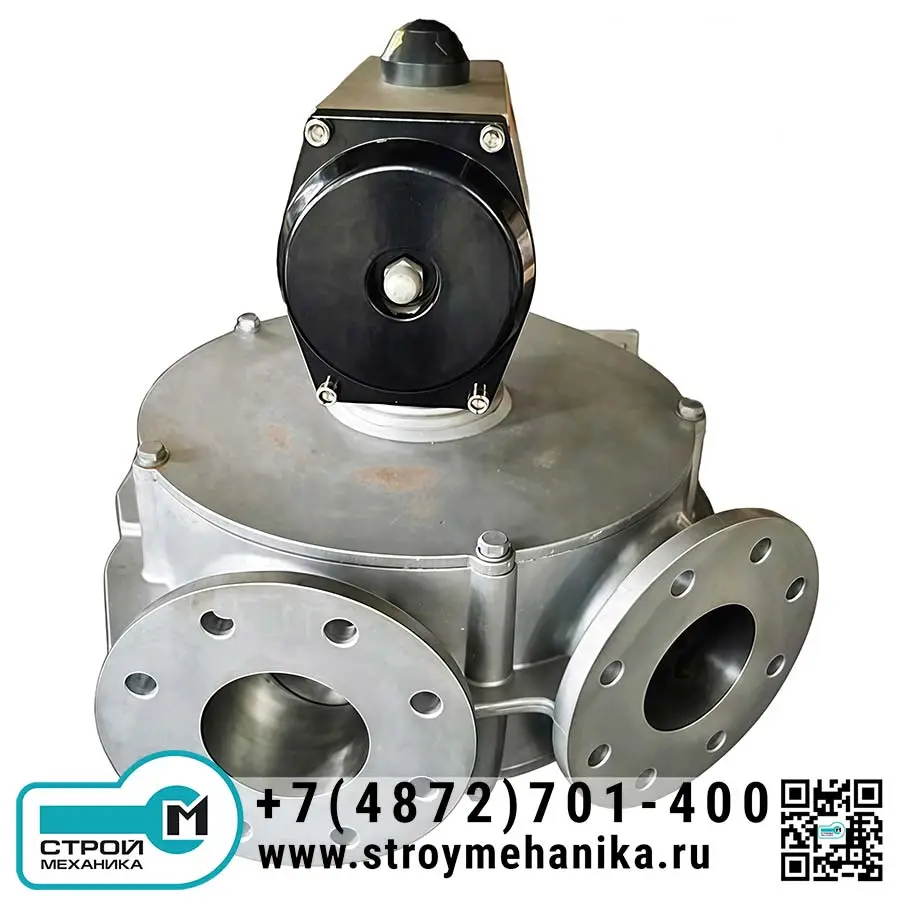

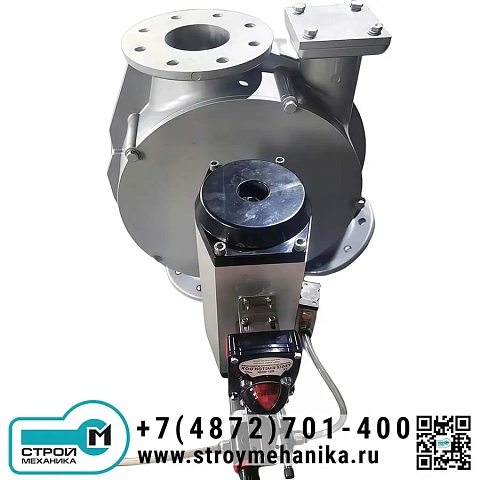

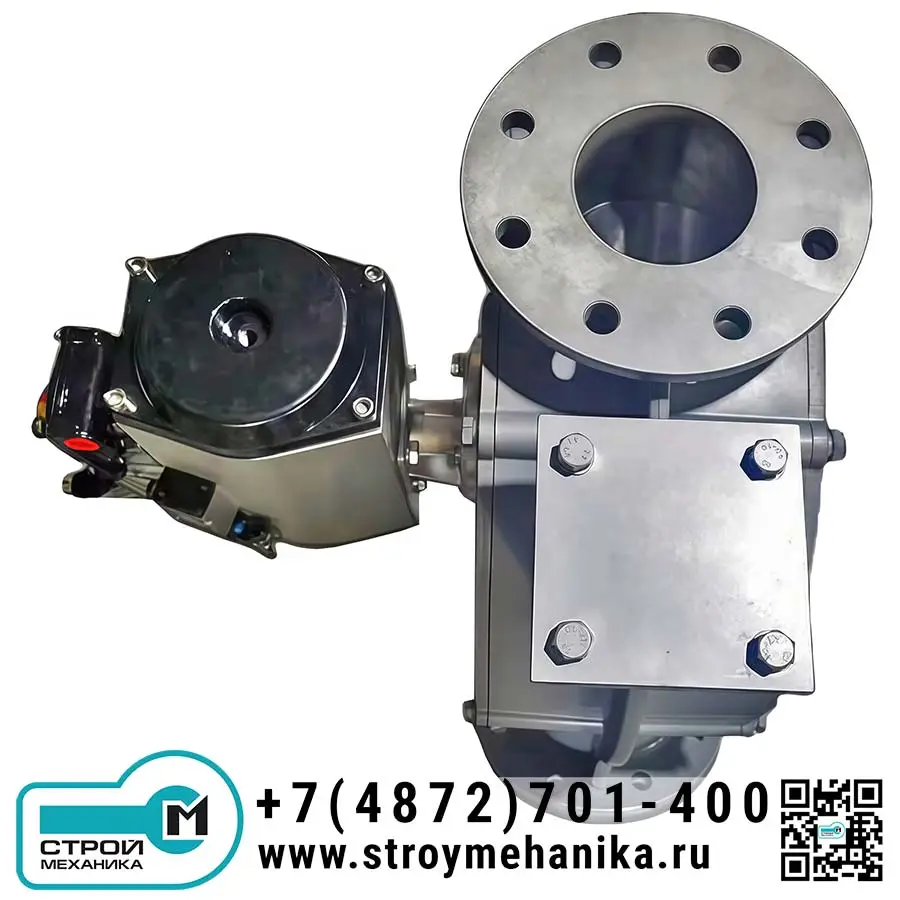

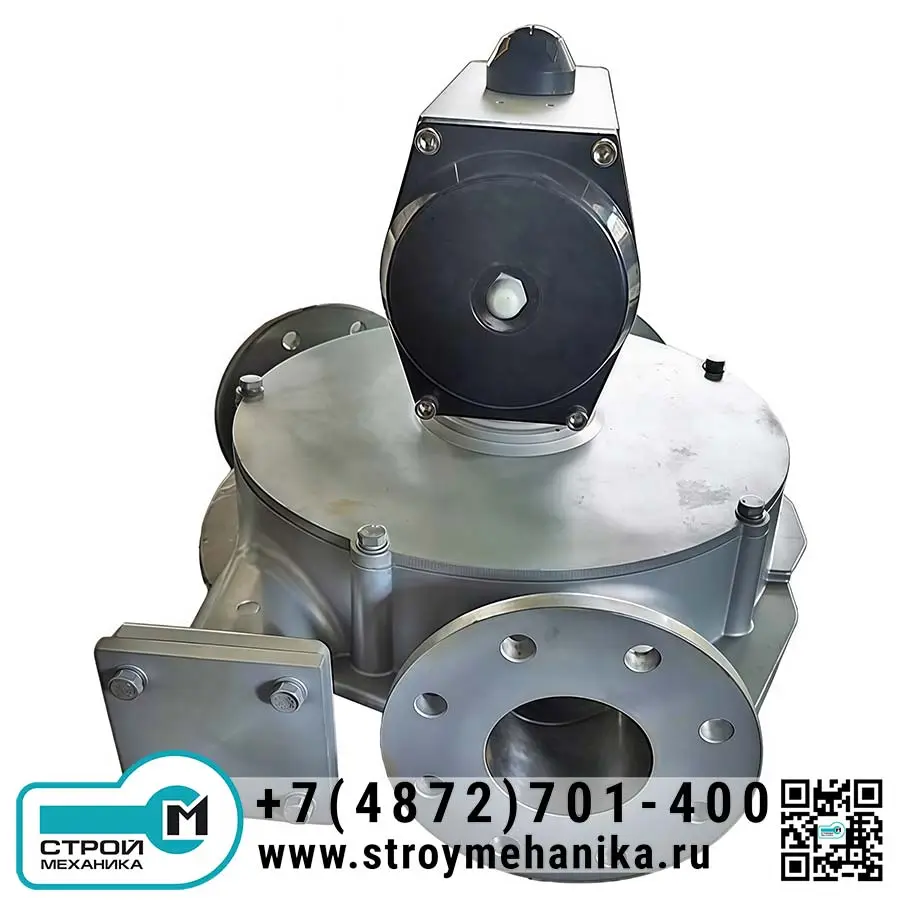

Клапан имеет компактную и прочную конструкцию, основным материалом которой является литой алюминий с вставкой из нержавеющей стали (исполнение CR) или с уменьшенным диаметром прохода (исполнение CD). Это обеспечивает хорошее сочетание легкости, коррозионной стойкости и долговечности при работе с различными типами материалов. Уплотнительная система выполнена по принципу уплотнений с прижимом давлением, что гарантирует высокую герметичность в условиях перепадов давления в системе.

Модельный ряд клапанов WZK охватывает широкий спектр диаметров условного прохода от DN 50 до DN 250, что позволяет интегрировать их в трубопроводные системы как по стандарту DIN PN 10, так и ASME 16.5 Class 150. Предусмотрена возможность установки сигнального бокса (позиционного индикатора) как с правой, так и с левой стороны, что облегчает монтаж и адаптацию к конкретным условиям на объекте.

Клапан спроектирован для эксплуатации в умеренном климатическом диапазоне и предназначен для установки в помещениях или под навесом.

Габаритные и присоединительные размеры

Модель	Вход/Выход* (DIN)	Вход/Выход* (ASME)	ØA (CR), мм	ØA (CD), мм	F, мм	G, мм	H, мм	Угол N, °	O, мм	P, мм	Q, мм	R, мм	S, мм	T, мм	Y, мм	Вес (AL), кг
WZK 50	DN 50	2"	55.1	50.3	103	163	35	33.5	185	232	127.5	69	301	604	166	26
WZK 65	DN 65	2.5"	70.9	68.1	116	176	42.5	36.7	215	276	135	87	343	662	205	34
WZK 80	DN 80	3"	83.7	80.9	122	182	48.5	36.6	240	308	154	93	387	705	231	40
WZK 100	DN 100	4"	109.1	101.7	141	201	60.8	35.4	270	360	199	80	461	782	267	62
WZK 125	DN 125	5"	133.7	125.5	160	220	74	35.5	320	424	235	89	551	906	320	92
WZK 150	DN 150	6"	162.3	154	180	240	88.5	36	360	485	268	88	632	899	372	124
WZK 175	DN 175	7"	187.7	181.7	231	291	102	36	425	576	334	108	742	1172	436	203
WZK 200	DN 200	8"	213.1	207.1	242	302	117	35	500	640	393	129	871	1326	500	282
WZK 250	DN 250	10"	267.0	261	283	397	144	35.5	600	776	457	152	1048	1534	609	450

Преимущества

Надежное переключение потока. Конструкция клапана обеспечивает четкое и герметичное перенаправление сыпучих материалов, минимизируя риски засоров и перекрестного загрязнения линий.
Гибкость применения. Наличие двух типов проточной части (CR и CD), возможность выбора стороны монтажа сигнального бокса, а также опция подбора материалов уплотнений под конкретную среду позволяют адаптировать клапан под уникальные задачи заказчика.
Соответствие стандартам безопасности. Клапан может быть использован во взрывоопасных зонах (Ex-зоны) при установке соответствующих аксессуаров и правильном выборе исполнительного механизма.
Универсальность монтажа. Широкий диапазон присоединительных размеров по DIN и ASME стандартам упрощает интеграцию в существующие трубопроводные системы.
Визуальный и электрический контроль. Блок концевых выключателей предоставляет возможность как визуальной индикации положения затвора, так и передачи электрического сигнала в систему управления (АСУ ТП).

Область применения

Переключатели потока пневмотранспорта серии WZK разработаны специально для удовлетворения требований систем пневматического транспорта на предприятиях различных отраслей:

Пищевая промышленность. Перераспределение потоков муки, сахара, сухого молока, зерна, специй, комбикормов.
Химическая промышленность. Транспортировка и дозирование полимерных гранул, порошковых реагентов, минеральных удобрений.
Фармацевтика. Направление потоков активных фармацевтических субстанций (АФС), различных порошковых компонентов с соблюдением требований к чистоте.
Производство строительных материалов. Распределение цемента, гипса, песка, сухих строительных смесей.
Логистика и портовые терминалы. Загрузка/разгрузка сыпучих продуктов из силосов, переключение между транспортными линиями.

Принцип работы

Переключатели потока пневмотранспорта серии WZK основаны на повороте внутреннего рабочего органа (заслонки или ротора) на определенный угол (как правило, 45° или 60°), который физически перекрывает один из выходных патрубков и открывает другой.

Исходное состояние. Поток сыпучего материала или порошка под действием давления воздуха или силы тяжести поступает во входной патрубок клапана.
Команда на переключение. От системы управления (АСУ ТП) поступает электрический сигнал на привод клапана (пневматический или электрический). Привод создает вращающий момент.
Переключение потока. На вал момент передается на внутренний рабочий орган. Заслонка поворачивается, направляя поток материала в нужный выходной патрубок. Второй патрубок в это время надежно перекрыт.
Фиксация и сигнализация. В конце хода привод фиксирует рабочее положение. Блок концевых выключателей, механически связанный с валом, изменяет положение своих контактов, отправляя в систему управления подтверждение о завершении цикла переключения – «Путь А открыт» или «Путь В открыт».

Таким образом, клапан обеспечивает полностью автоматизированное, быстрое и надежное распределение потоков сыпучих материалов в непрерывных технологических процессах.
