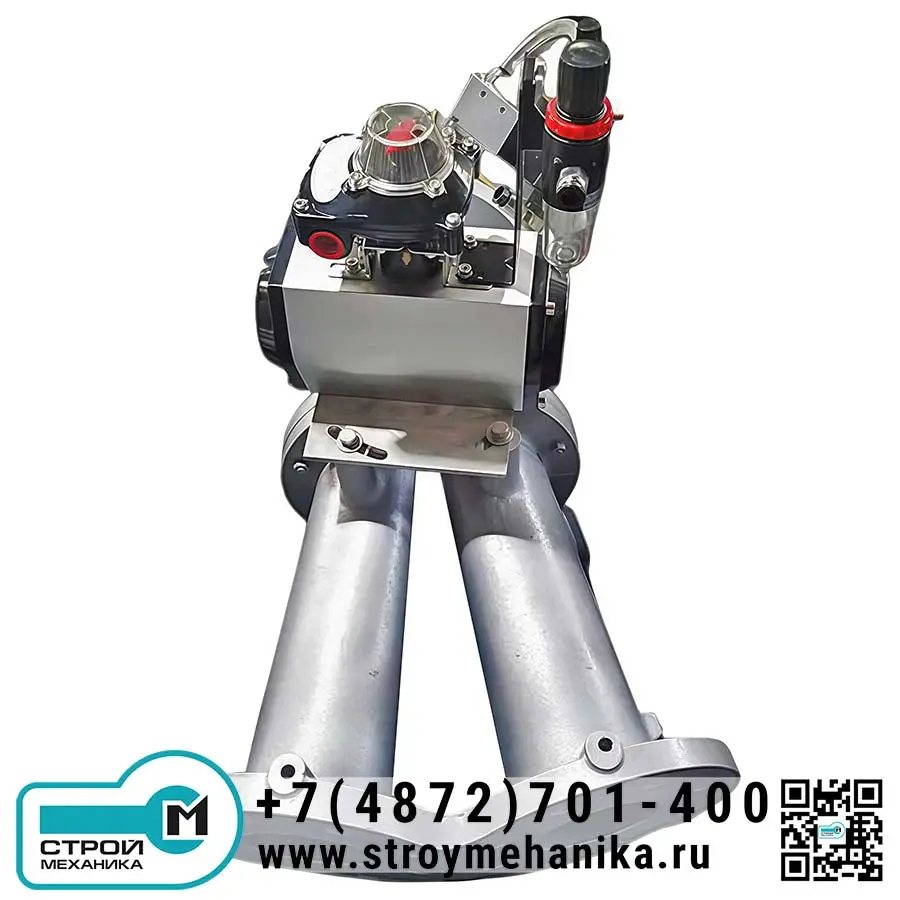

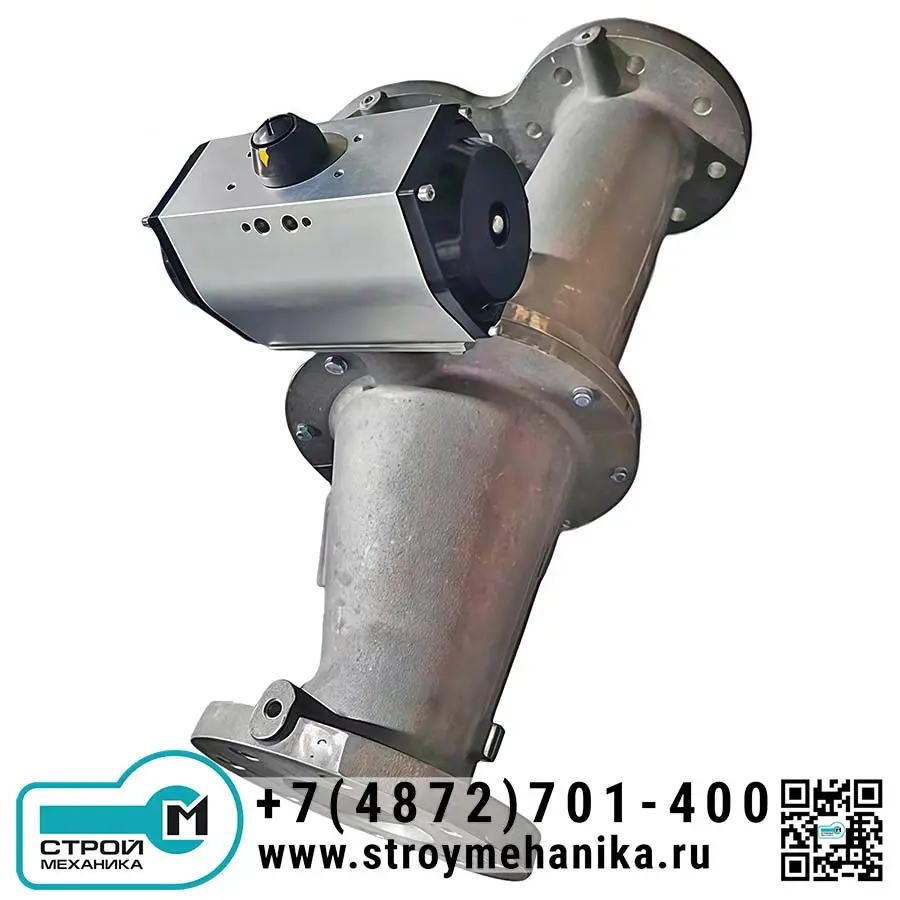

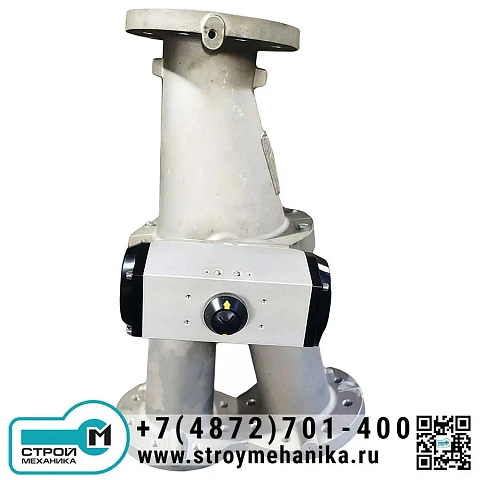

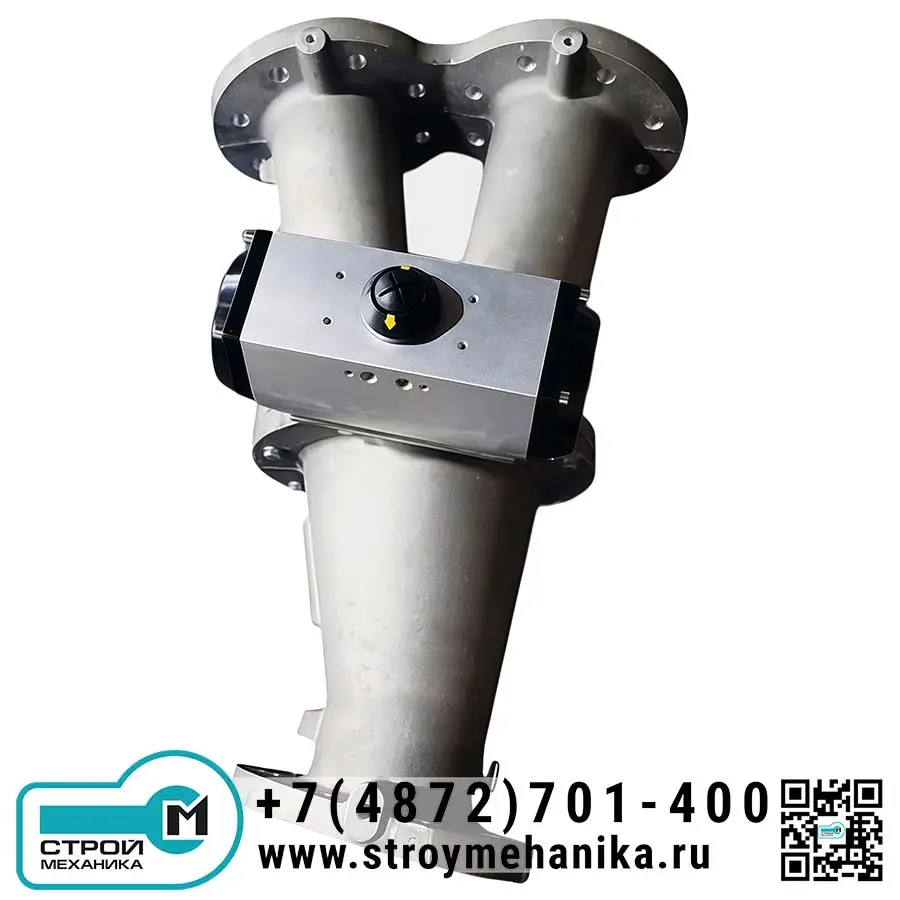

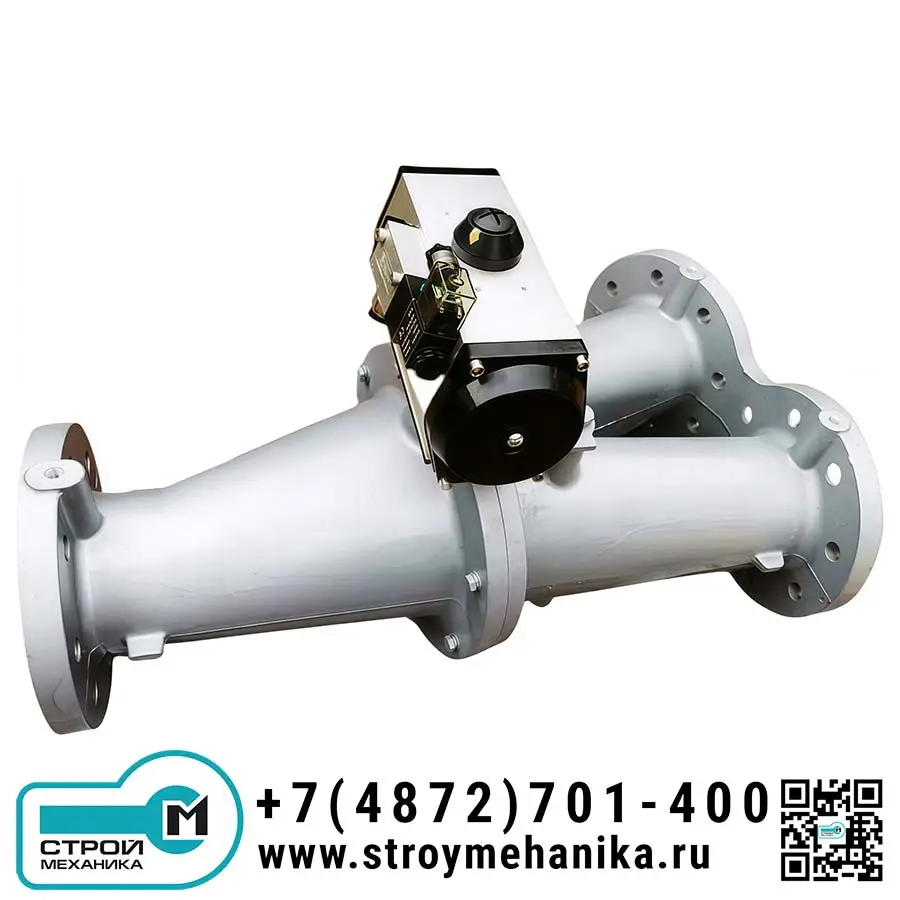

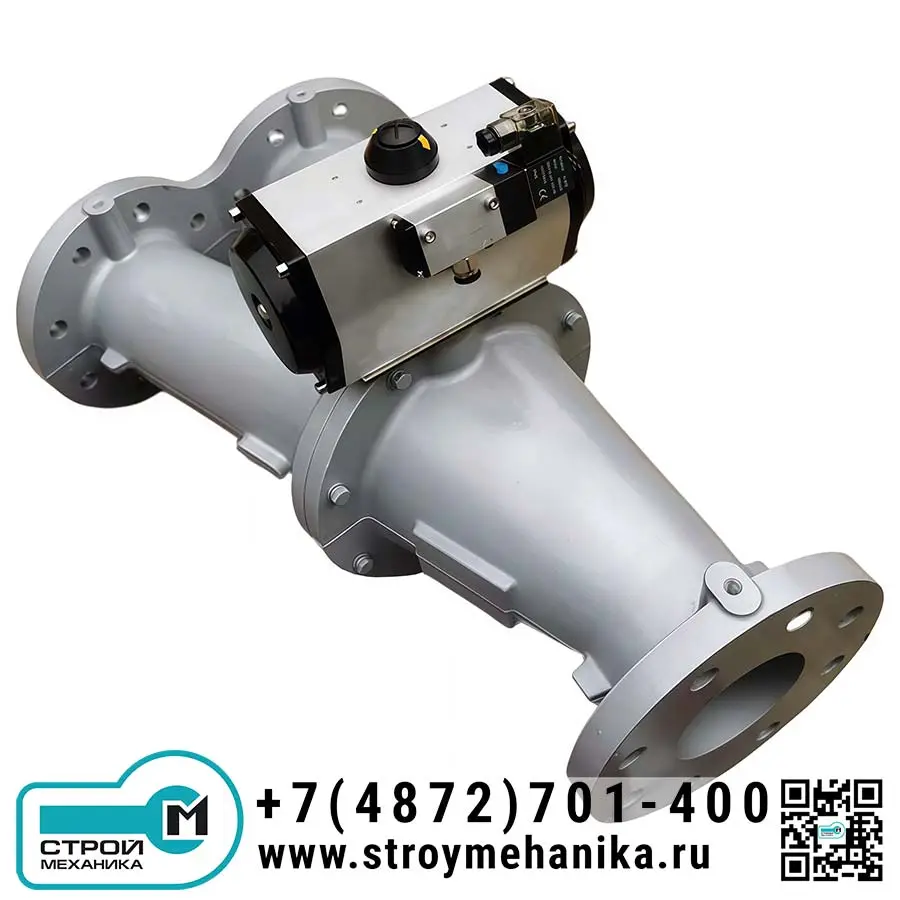

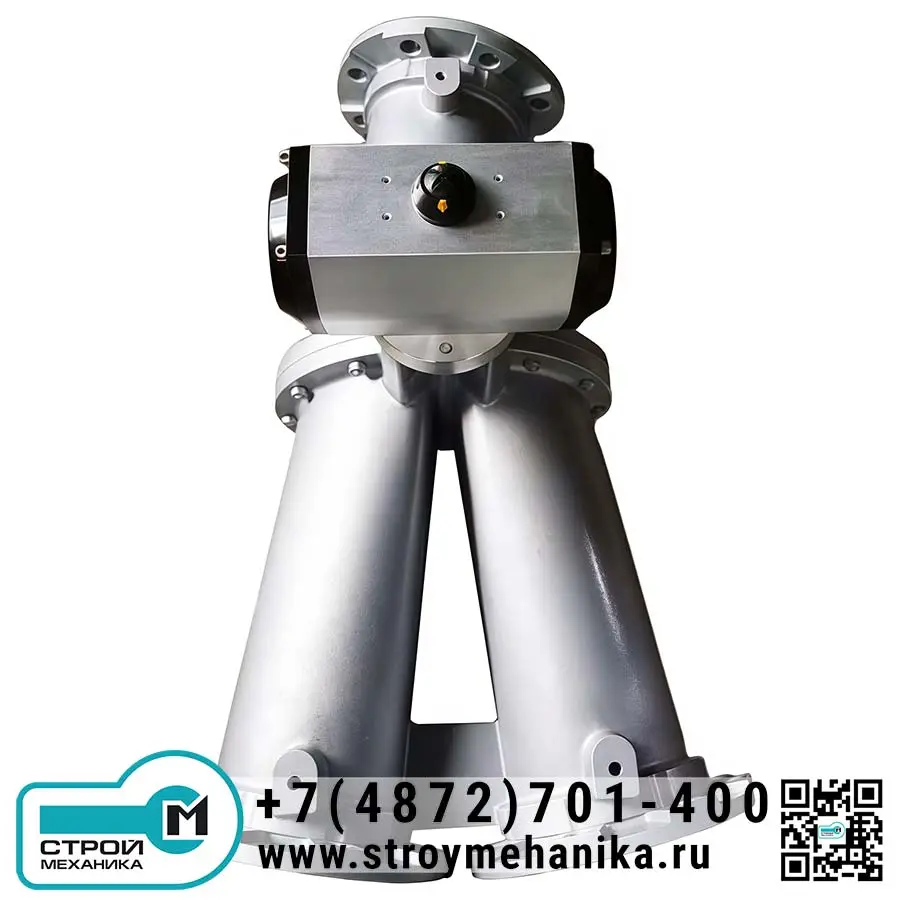

Перекидной клапан (переключатель потока) VAB для пневмотранспорта и гравитационных систем

Переключатель потока пневмотранспорта VAB – это ключевой элемент в системах пневматического транспорта сыпучих материалов, предназначенный для эффективного перенаправления потока порошкообразных, гранулированных или пылевидных продуктов между различными технологическими линиями. Изделие использует принцип поворотной заслонки (лопасти), которая, перемещаясь внутри корпуса, герметично перераспределяет материал из одного входного патрубка в один из двух выходных.

Корпус клапана изготавливается из литого алюминиевого сплава, что обеспечивает оптимальное сочетание прочности и малого веса. Для работы в агрессивных средах или с повышенными требованиями к коррозионной стойкости доступна версия с никелированным покрытием. Уплотнение подвижной заслонки выполнено из пищевого антистатического EPDM-каучука белого цвета, что позволяет использовать клапан в пищевой, фармацевтической и химической промышленности. Сама заслонка изготовлена из нержавеющей стали марки AISI 304, что гарантирует долговечность и устойчивость к абразивному износу.

Клапан серии VAB предлагает широкий диапазон диаметров условного прохода (от 50 до 200 мм) и может оснащаться различными типами приводов: пневматическими, электрическими или ручными, что делает его универсальным решением для автоматизации технологических процессов.

Габаритные и присоединительные размеры (мм)

Характеристики приводов

Преимущества

1. Высокая универсальность и гибкость. Широкий диапазон диаметров и три типа приводов (пневмо, электро, ручной) позволяют интегрировать клапан в любую существующую систему управления.
2. Соответствие строгим стандартам. Использование сертифицированного пищевого EPDM и нержавеющей стали AISI 304 делает клапан идеальным для пищевой и фармацевтической промышленности. Возможность изготовления в ATEX-исполнении для взрывоопасных зон.
3. Надежная герметизация. Конструкция с подвижной заслонкой и эластичным уплотнением обеспечивает отличное перекрытие потока и предотвращает утечки или смешивание продуктов при переключении.
4. Прочная и легкая конструкция. Литой алюминиевый корпус обеспечивает высокую стойкость к механическим нагрузкам при минимальном весе, что упрощает монтаж.
5. Простота обслуживания. Конструкция клапана обеспечивает легкий доступ к внутренним компонентам для осмотра, замены уплотнения или чистки, что сокращает время простоя.

Область применения

Заслонки-переключатели серии VAB находят широкое применение в различных отраслях промышленности, где требуется эффективное и надежное распределение сыпучих материалов:

• Пищевая промышленность: транспортировка муки, сахара, крахмала, сухого молока, специй.
• Химическая промышленность: перераспределение полимерных гранул, порошковых химикатов, минеральных наполнителей.
• Фармацевтика: транспортировка активных фармацевтических ингредиентов (АФИ), вспомогательных веществ.
• Производство строительных материалов: подача цемента, гипса, извести, сухих смесей.
• Энергетика и добыча: транспортировка угольной пыли, биомассы, минеральных продуктов.

Принцип работы

Принцип действия заслонки-переключателя VAB основан на изменении положения поворотной лопасти (заслонки) внутри тройникового корпуса.

1. Исходное состояние. Материал поступает через центральный входной патрубок. Положение заслонки фиксировано и направляет поток к одному из двух выходных патрубков, в то время как второй выход надежно перекрыт.
2. Команда на переключение. От системы управления поступает сигнал на привод (пневматический, электрический или вручную). Привод через систему рычагов поворачивает вал, на котором жестко закреплена заслонка.
3. Перенаправление потока. Заслонка совершает поворот примерно на 45-60 градусов, перекрывая ранее открытый канал и открывая альтернативный. Материальный поток мгновенно перенаправляется в другую ветку технологической линии.
4. Герметизация. Благодаря прижиму эластичного EPDM-уплотнения заслонки к седлу корпуса в закрытом положении достигается высокая степень герметичности, исключающая переток или потерю материала.
5. Фиксация. После завершения хода привод фиксирует заслонку в новом рабочем положении до поступления следующей команды.
