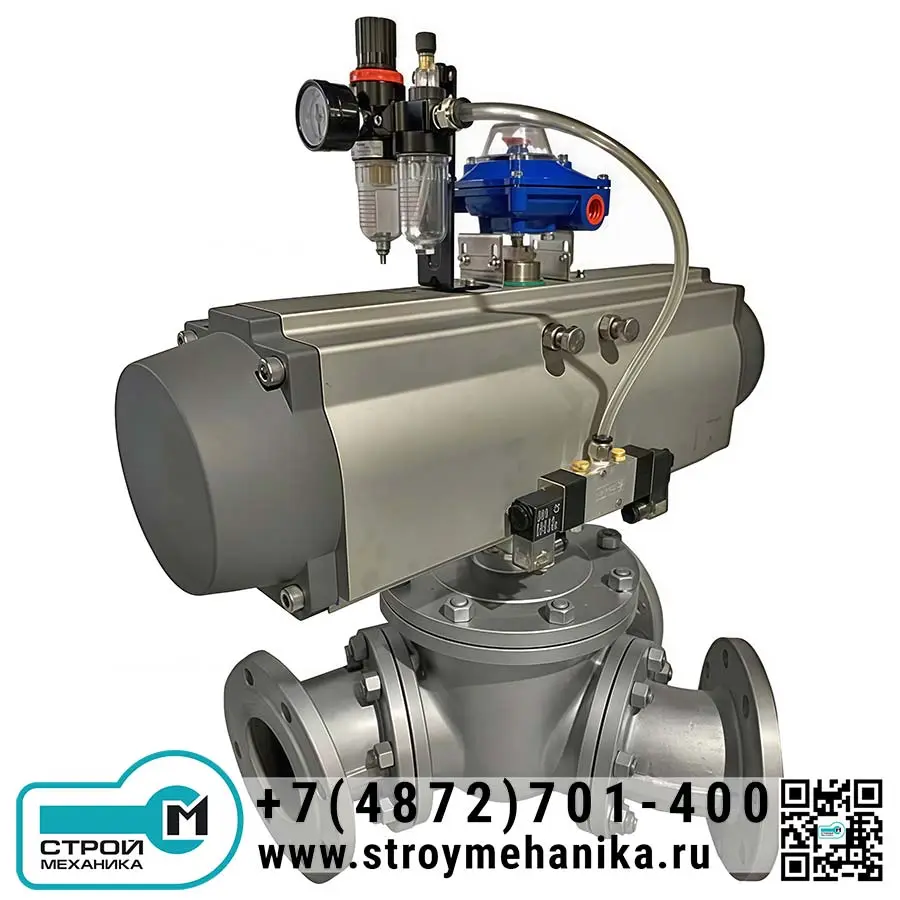

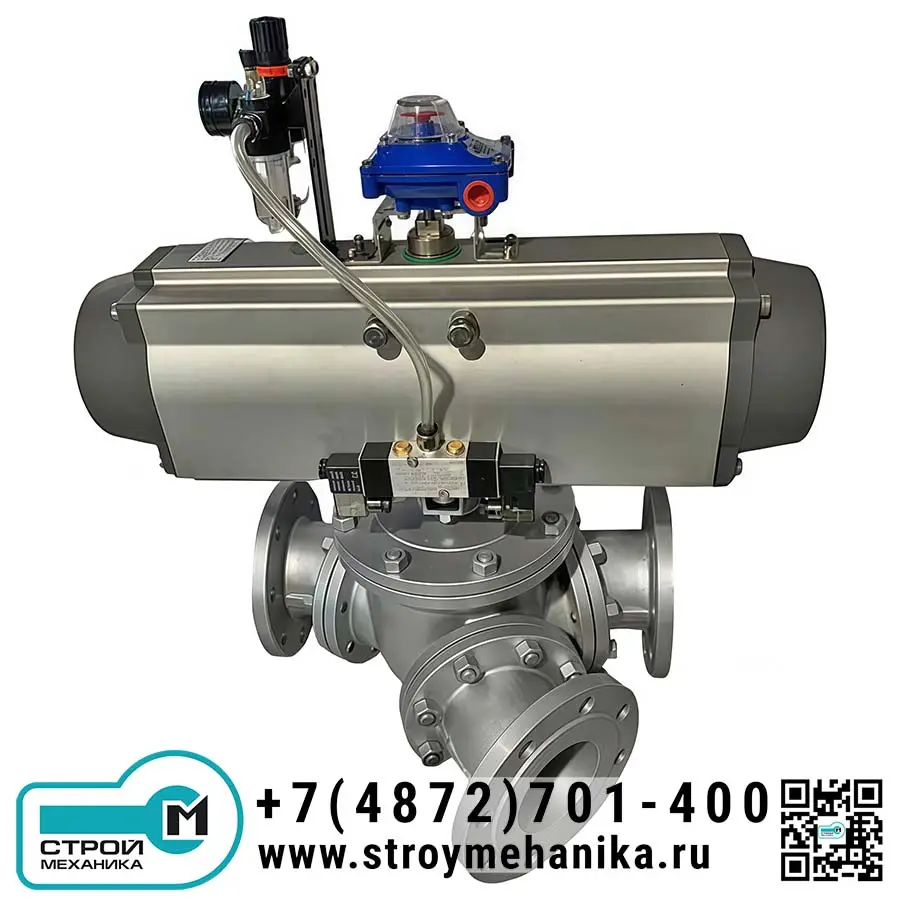

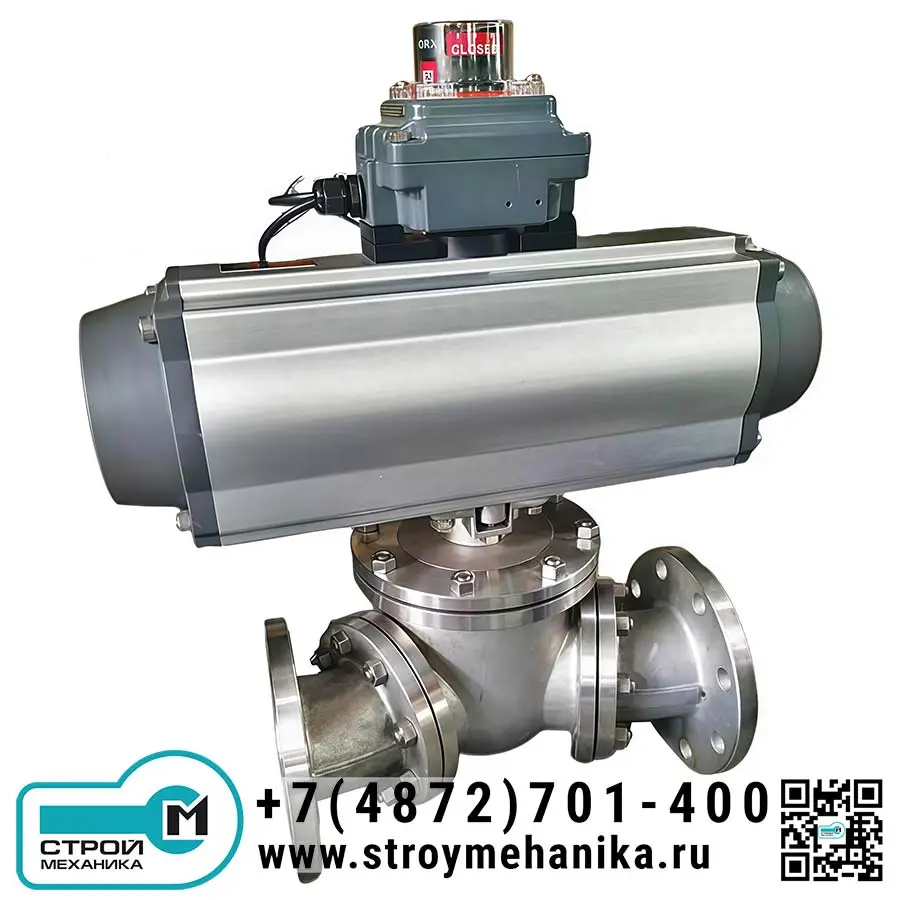

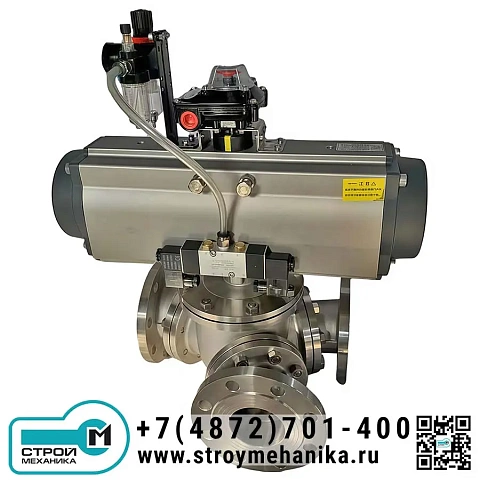

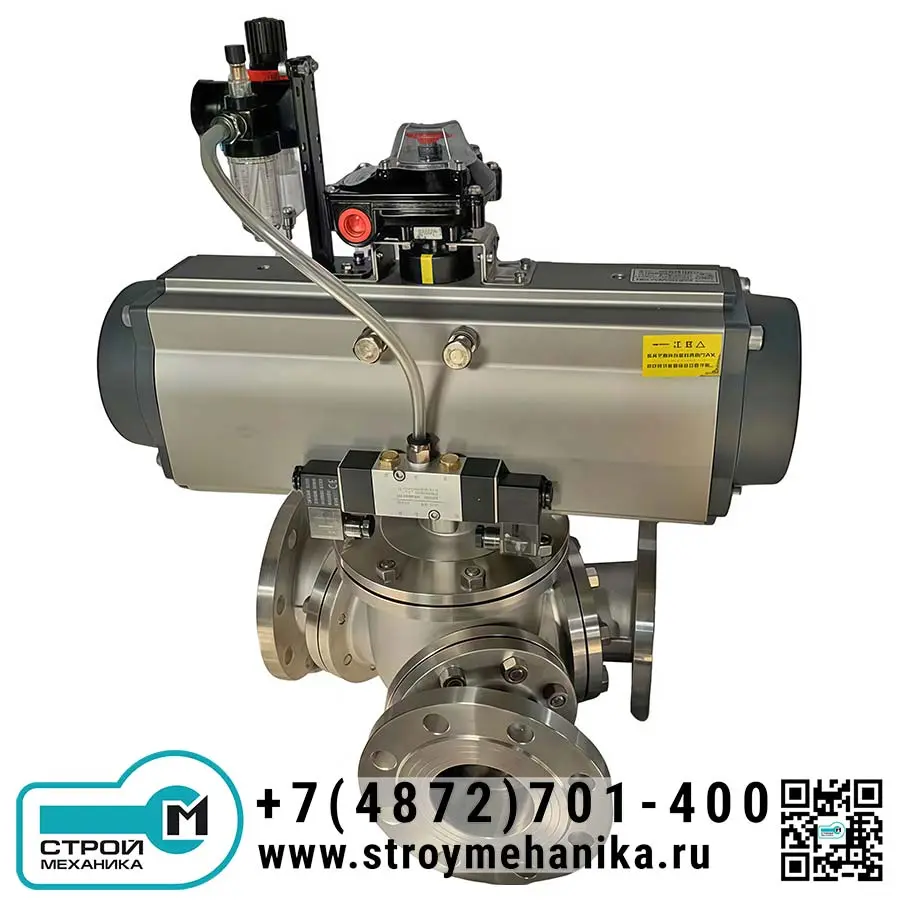

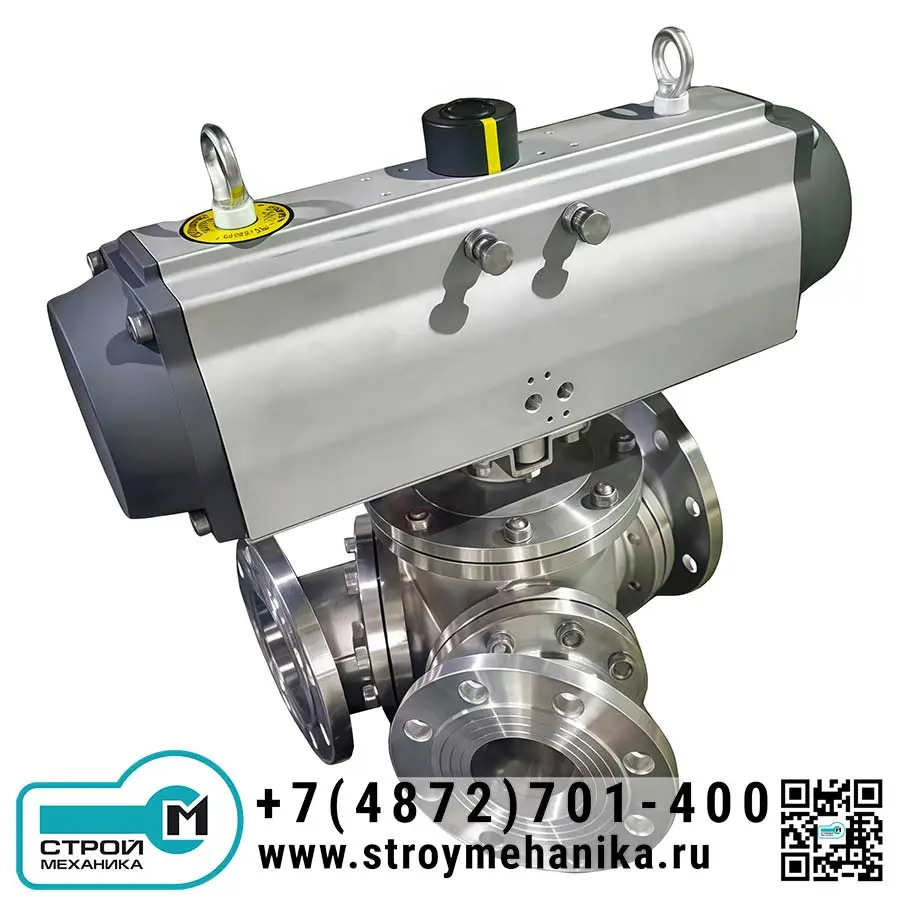

Перекидной клапан (переключатель потока) KFQ для пневмотранспорта и гравитационных систем

Переключатель потока пневмотранспорта KFQ — это специализированное устройство типа, предназначенное для перенаправления потока сыпучих и гранулированных сред в системах пневматического и механического транспорта. Изделие функционирует как многопозиционный запорно-распределительный орган, обеспечивая коммутацию потока материала от одного входного патрубка к одному из двух или более выходных направлений.

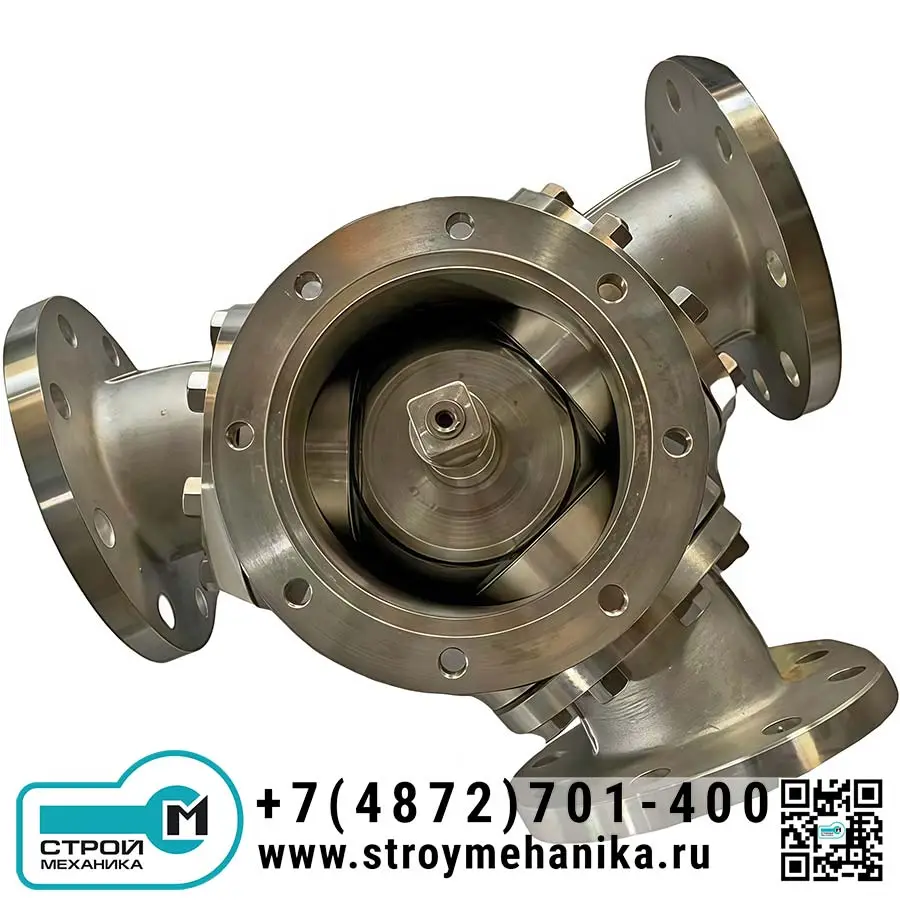

Конструктивно клапан представляет собой герметичный литой корпус с фланцевыми присоединительными патрубками. В зависимости от модели, этот узел выполнен в виде:

• Тарельчатого (пластинчатого) затвора — для сред с высокой абразивностью.
• Шарового (сферического) затвора со сквозным профилированным каналом — обеспечивающего минимальное гидравлическое сопротивление и самоочистку.

Уплотнительная система выполнена по схеме «мягкое уплотнение» с применением износостойких полимерных материалов (PTFE, UHMW-PE, пищевой EPDM), что гарантирует длительную герметичность в условиях циклических переключений и вибраций. Приводной механизм, в зависимости от исполнения, обеспечивает точную механическую или пневматическую индексацию затвора на заданный угол с фиксацией в конечных положениях.

Принцип работы

Принцип действия клапана основан на дискретном изменении конфигурации проточной части за счет поворота запирающего элемента вокруг фиксированной оси, перпендикулярной направлению основного потока.

1. Фаза покоя / транспортировки. Затвор зафиксирован приводом в одном из рабочих положений. Сквозной канал в затворе совмещен с входным и одним из выходных патрубков, образуя непрерывный герметичный путь для потока материала. Уплотнения по периметру затвора и штока исключают утечку в атмосферу или в неподключенный выходной патрубок.
2. Фаза инициации переключения. От системы управления (ПЛК, кнопка) поступает сигнал на перенаправление потока. В случае пневмопривода сжатый воздух подается в соответствующую полость пневмоцилиндра или поворотного пневмопривода. В ручном исполнении оператор воздействует на рычаг.
3. Фаза поворота и индексации. Приводной механизм через редуктор или систему рычагов сообщает затвору вращательное движение. Поворот происходит на строго заданный конструкцией угол (например, 45° или 90°). В конце хода срабатывает механический стопор или система позиционирования привода, обеспечивая точное совмещение канала затвора с другим выходным патрубком. Шток затвора уплотнен сальниковым или торцевым уплотнением, предотвращающим попадание среды в полость привода.
4. Фаза фиксации и возобновления потока. Привод переходит в зафиксированное состояние (за счет давления воздуха в пневмосистеме или механической фиксации в ручном режиме). Поток материала теперь следует по новому маршруту. Обратное переключение происходит по аналогичному циклу.

Ключевым технологическим преимуществом является отсутствие полостей и «мертвых зон» в проточной части, что исключает застой материала, его уплотнение и кросс-контаминацию между разными продуктами.

Преимущества

Надежность и долговечность

• Цельнолитой корпус. Изготовлен методом точного литья с последующей термообработкой, что обеспечивает высокую структурную прочность, устойчивость к ударным нагрузкам и циклическим напряжениям.
• Износостойкие пары трения. Подбор материалов затвора, седел и уплотнений под конкретную среду минимизирует абразивный износ. Возможность изготовления проточной части из твердых сплавов или с покрытиями (карбид вольфрама).
• Защищенный приводной узел. Уплотнение штока вынесено из зоны прямого контакта с абразивной средой, что повышает ресурс сальникового узла и надежность привода.

Герметичность и чистота процесса

• Система двойного уплотнения. Комбинация основного рабочего уплотнения и пылевого барьера гарантирует 100% защиту от утечек и просыпания даже с микропорошками.
• Полированные поверхности. Варианты с электро- или механической полировкой до зеркального блеска (Ra < 0.4 мкм) предотвращают адгезию материала, облегчают очистку (CIP-мойку) и соответствуют стандартам GMP, FDA, 3-A Sanitary Standards.
• Отсутствие застойных зон. Конструкция с полным сквозным проходом и углами, согласованными с углом поворота, обеспечивает самоочистку и полную выгрузку продукта.

Функциональность и адаптивность

• Широкий диапазон индексации. Углы поворота от 30° до 135° позволяют оптимально вписать клапан в сложные схемы трубопроводов с минимальными габаритами.
• Быстрое срабатывание. Пневмопривод обеспечивает время переключения, как правило, не более 2-3 секунд, что критически важно для ритмичных технологических процессов.
• Взрывозащита. Наличие сертифицированных ATEX-исполнений с искробезопасными приводами и заземляющими контактами для работы с взрывоопасной пылью.

Экономическая эффективность

• Минимальное обслуживание. Конструкция с минимумом трущихся пар и легкодоступными сменными уплотнениями сокращает простои и стоимость ТО.
• Энергоэффективность. Пневмоприводы потребляют энергию только в момент переключения, а профиль канала создает низкое сопротивление потоку, снижая нагрузку на систему транспорта.
• Универсальность замены. Стандартные фланцевые присоединения и типоразмеры позволяют легко интегрировать клапан в существующие линии.

Область применения

Клапаны серии KFQ являются критически важным элементом в системах распределения сыпучих материалов в следующих отраслях:

1. Химическая и нефтехимическая промышленность:
   • Распределение полимерных гранул (ПЭ, ПП, ПВХ) между экструдерами, сушилками и бункерами.
   • Переключение потоков катализаторов, адсорбентов, гранулированных реагентов.
   • Дозирование порошковых компонентов в реакторы.
2. Пищевая промышленность и сельское хозяйство:
   • Направление потока муки, сахара, соли, сухого молока, крахмала между силосами, дозаторами и упаковочными линиями.
   • Распределение зерна, комбикормов, гранулированных добавок.
   • Применение в системах CIP (мойки на месте) благодаря высокому классу полировки.
3. Фармацевтическая и косметическая промышленность:
   • Транспортировка активных фармацевтических субстанций (АФС), эксципиентов, порошковых смесей в условиях, соответствующих GMP.
   • Изоляция различных продуктов в рамках одного производства для предотвращения перекрестного загрязнения.
4. Производство строительных материалов:
   • Распределение цемента, летучей золы, гипса, микрокремнезема.
   • Управление потоками сухих строительных смесей и наполнителей.
5. Металлургия и горно-обогатительный комплекс:
   • Переключение потоков рудных концентратов, угольной пыли, бокситов, минеральных порошков между бункерами и транспортерами.
6. Энергетика и защита окружающей среды:
   • Управление потоками сорбентов (активированный уголь, известь) в системах дымоочистки.
   • Распределение золы и шлака в системах золоудаления ТЭЦ.
