Смазочные насосы DFYW / DFLUBE

Смазочные насосы DFYW и DFLUBE предназначены для организации систем масляного тумана на металлорежущих и других промышленных станках. Установка формирует тонкодисперсное облако смазочно-охлаждающей смеси, которое одновременно выполняет функции смазки и охлаждения зоны резания и других узлов оборудования.

Принцип действия:
Сжатый воздух подается на блок подготовки воздуха и далее в специальную распылительную головку. Поток воздуха захватывает из емкости дозированное количество масла и превращает его в масляный туман. Размер частиц тумана находится в диапазоне примерно 1–3 мкм - это очень мелкая дисперсия, обеспечивающая равномерное покрытие смазываемых поверхностей тонкой пленкой масла без переизбытка расхода. Кроме масляного тумана, насос может одновременно подавать жидкое масло по отдельным выходам, поэтому на одном агрегате можно совместить распылительную смазку и точечную подачу масла (например, к механизмам зажима, направляющим, редукторам).

Структура и элементы системы.

На передней панели узла DFYW/DFLUBE размещены:

• блок подготовки воздуха с фильтром и регулятором давления,
• манометр для контроля давления сжатого воздуха,
• соленоидный (электромагнитный) клапан,
• штуцера для подключения линий масляного тумана и жидкого масла.

Смазочная станция состоит из:

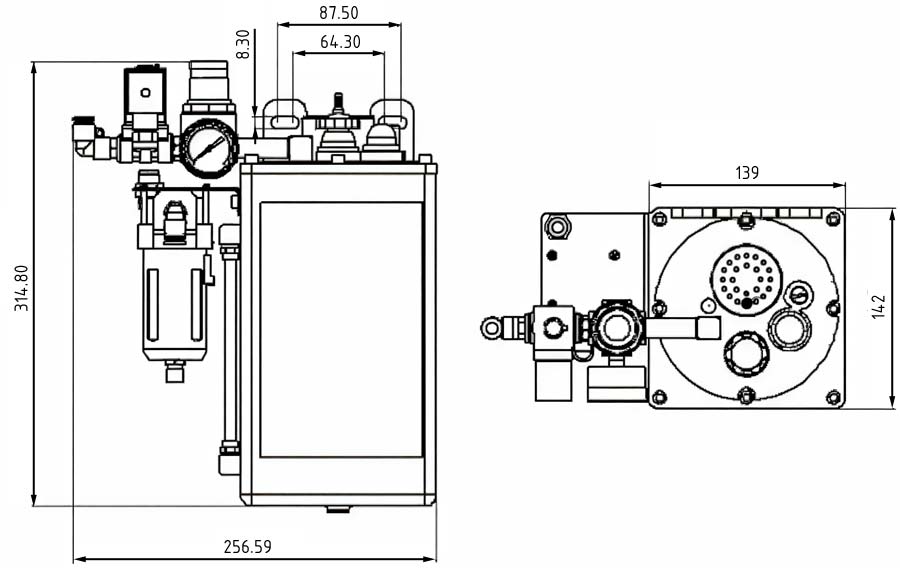

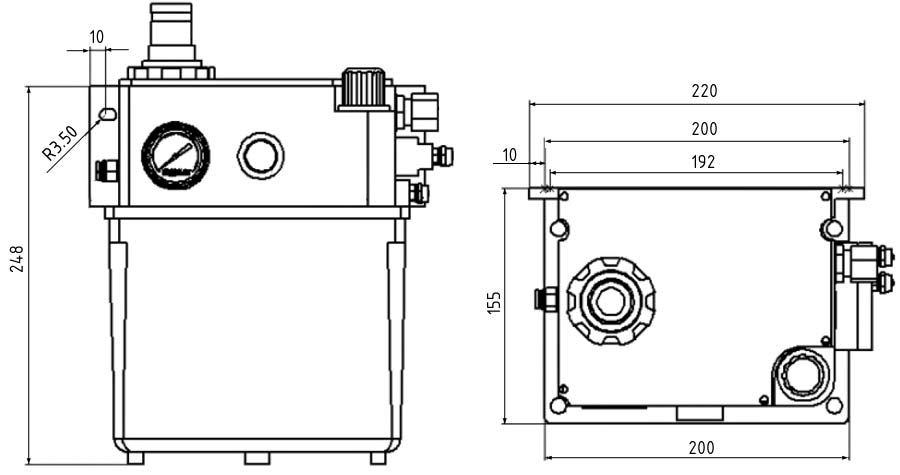

• бака для масла (у DFYW - металлический бак 4,5 л, у DFLUBE - пластиковый бак 3 л, удобный для визуального контроля уровня);
• модуля формирования тумана и дозирования масла;
• блока электропневматического управления.

По сигналам от электронного контроллера станка или ПЛК соленоидный клапан открывает/закрывает подачу воздуха и масла, благодаря чему можно реализовать точное управление временем смазки: включение тумана только на период резания, импульсная подача и т.п. Это позволяет существенно снизить расход смазочных материалов при сохранении высоких защитных и охлаждающих свойств системы.

Согласно спецификации, насосы серии позволяют:

• иметь от 1 до 4 выходов тумана;
• одновременно до 1–4 выходов жидкого масла;
• использовать резьбовые выходы M10×1 и M8×1, что облегчает подключение стандартных шлангов и фитингов.

Тем самым один агрегат может обслуживать несколько независимых точек смазки, комбинации тумана и жидкого масла свободно настраиваются.

Применяемые жидкости и потребление ресурсов.
Рабочая среда - смазочные масла в диапазоне кинематической вязкости 10–68 cSt, подходящие для систем минимального количества смазки и масляного тумана.

Система рассчитана на давление сжатого воздуха 3–5 kg/cm², а по расходу воздуха и масла:

• у модели DFYW расход воздуха составляет 42 л/мин, расход масла - 1–30 г/мин;
• у модели DFLUBE расход воздуха несколько ниже - 32 л/мин при том же диапазоне расхода масла 1–30 г/мин.

Это позволяет подобрать режим, при котором достигается оптимальный баланс между охлаждением, смазкой и экономичностью.

Распылительные смазочные насосы DFYW и DFLUBE широко применяются:

• на металлорежущих станках (фрезерных, токарных, шлифовальных, сверлильных);
• в системах минимального количества смазки для высокоскоростной обработки;
• на оборудовании, где требуется одновременно смазка и охлаждение зоны контакта режущего инструмента и детали;
• в промышленном оборудовании машиностроения, где выгодно заменить традиционную СОЖ на локальный масляный туман.
