Смазочные насосы серии DFH для консистентной смазки

Насос серии DFH предназначен для централизованной смазки густыми смазочными материалами (консистентной смазкой) и используется как источник давления в системах смазки станков, металлообрабатывающего, литейного, прессового и другого промышленного оборудования.

Преимущества:

• обеспечивается повторяемая подача смазочного материала;
• можно точно задавать объём подаваемой смазки за единицу времени;
• снижается перерасход смазки по сравнению с ручной смазкой.

Рабочий расход для всех моделей серии DFH - 20 мл/мин, чего достаточно для питания дозаторов и распределителей.

Насос может работать совместно с прогрессивными распределителями, формируя централизованную систему смазки среднего давления. В такой системе насос создаёт давление и подаёт смазку в общий питающий коллектор. Далее смазка распределяется по точкам потребления через прогрессивный распределитель. Такое решение особенно эффективно на оборудовании с множеством подшипников, направляющих и шарнирных соединений.

В конструкцию насоса включён клапан разгрузки (предохранительный клапан). После остановки насоса он автоматически снимает давление в основной магистрали, что:

• защищает трубопроводы и арматуру от избыточного давления;
• снижает риск вытекания смазки через уплотнения;
• позволяет безопасно обслуживать систему смазки.

Наличие разгрузочного клапана особенно важно в прогрессивных системах, где все точки смазки связаны последовательно.

В насос можно установить датчик уровня смазки (поплавкового типа, NO). При снижении уровня смазки в бачке ниже заданного порога датчик:

• формирует сигнал «недостаток смазки»;
• этот сигнал может быть выведен на контроллер станка, ПЛК, световую или звуковую сигнализацию.

Такой контроль позволяет вовремя пополнять смазку и предотвращает работу оборудования «всухую».

Серия DFH выпускается в двух вариантах управления:

1. Модели S (DFH0.8S, DFH1.5S)
   Оснащаются цифровым контроллером с дисплеем, встроенным непосредственно в блок насоса. Этот контроллер:
   • задаёт рабочий цикл насоса — время работы и время паузы;
   • позволяет гибко регулировать периодичность подач смазки;
   • отображает текущий режим и параметры на цифровом индикаторе.

   Таким образом, насос может функционировать как автономная единица, не требующая внешнего ПЛК.
2. Модели P (DFH0.8P, DFH1.5P)
   В вариантах P управление временем работы и интервалами включения осуществляется главным ПЛК станка. То есть:
   • насос подключается к системе управления оборудования;
   • ПЛК задаёт моменты включения, длительность работы и паузы;
   • легко реализуются режимы, привязанные к циклам машины (например, по количеству циклов пресса или по пробегу транспортёра).

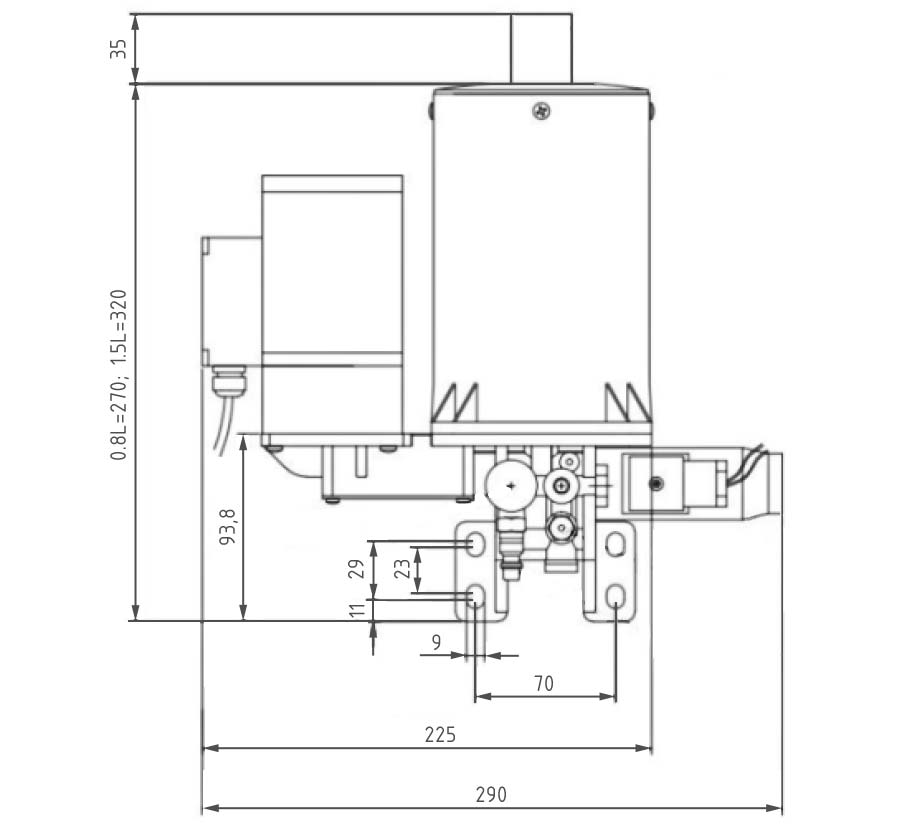

Насосы поставляются с двумя типоразмерами прозрачного бачка:

• 0,8 л (модели DFH0.8P / DFH0.8S);
• 1,5 л (модели DFH1.5P / DFH1.5S).

Прозрачный резервуар позволяет визуально контролировать остаток смазки. Все модели рассчитаны на работу с пластичными смазками классов NLGI 000#–1#, то есть с очень мягкими и средне-мягкими консистентными смазками, хорошо прокачиваемыми при умеренном давлении.

Выходные штуцеры имеют стандартный диаметр Ø6 или Ø8 мм, что обеспечивает совместимость с распространёнными трубопроводами систем смазки.

Область применения:

• металлообрабатывающих станков (ЧПУ и универсальных);
• прессового и штамповочного оборудования;
• литейных машин, ковочных линий, линий формовки;
• транспортных систем, подшипниковых узлов, направляющих, кареток и т.п.;
• любых централизованных систем прогрессивной смазки с давлением до 60–80 кгс/см².

Благодаря сочетанию компактных габаритов, достаточного давления и автоматизированного управления, насос DFH подходит как для новых станков, так и для модернизации существующих систем смазки.
