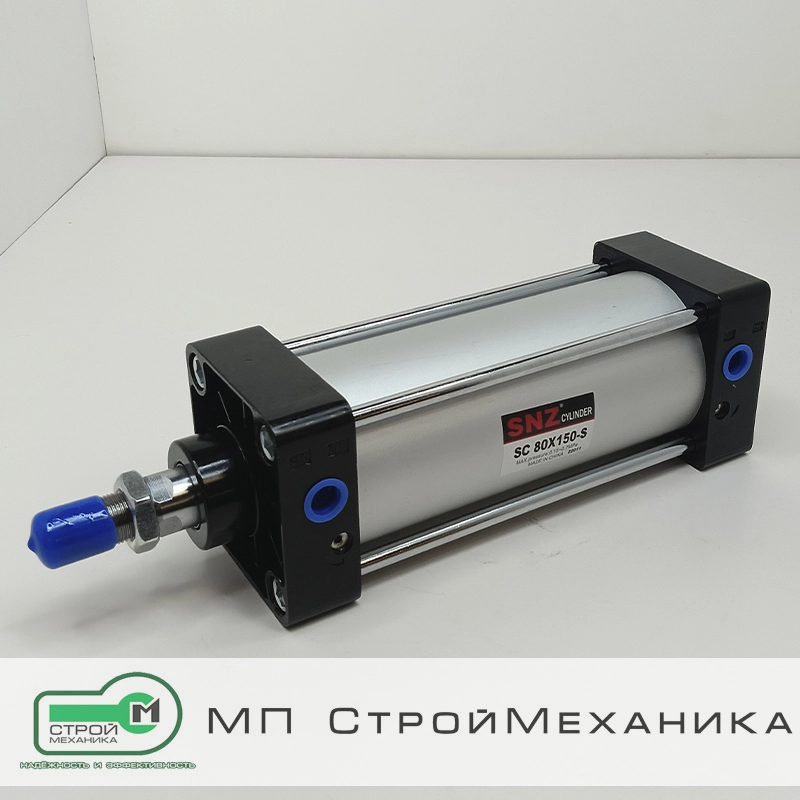

Пневмоцилиндры серии SC - это цилиндры эконом серии. Цилиндры серии SC поставляются в трех основных исполнениях: двустороннего действия с односторонни штоком, двустороннего действия с проходным штоком и регулировкой хода.
Основные технические характеристики
Диаметр | 80 |
---|---|
Тип действия | Двустороннее |
Рабочая среда | Воздух (после фильтрации 40 мкм) |
Диапазон рабочего давления | 1-9 Бар |
Максимальное входное давление | 12 Бар |
Присоединительная резьба | G3/8" |
Диапазон рабочих температур | -10 ~ 70°С (при сухом воздухе без влаги) |
Демпфирование, мм | 26 |
Максимальная длина хода, мм | 1500 |
Тип магнитного датчика | CS1-F, CS1-U |
Крепление для датчика | PM-80 |
Диаметр | A | A1 | B | C | D | E | F | G | H | I | J |
---|---|---|---|---|---|---|---|---|---|---|---|
80 | 184 | 258 | 76 | 108 | 47 | 55 | 21 | 33 | 40 | 30 | 10 |
K | L | M | N | O | P | Q | R | S | T | V | W |
M20x1.5 | M10x1.5 | 10,4 | 16,5 | G3/8” | 10,5 | 6,9 | 10 | 93,8 | 68,4 | 25 | 22 |
