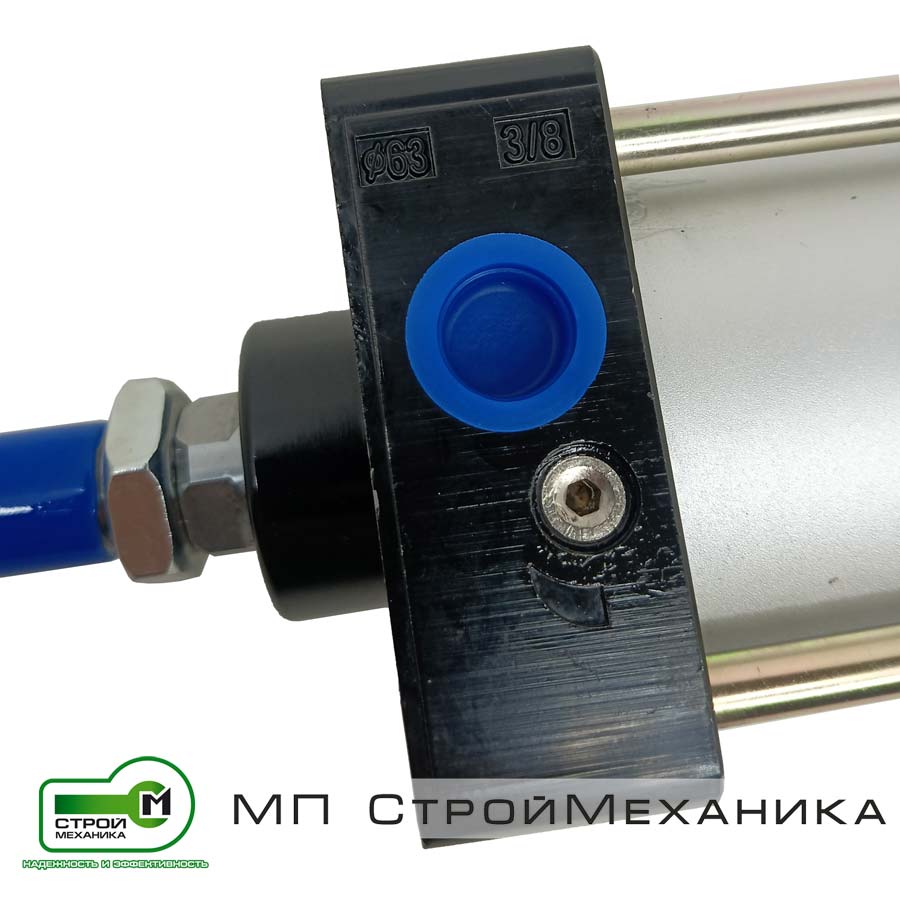

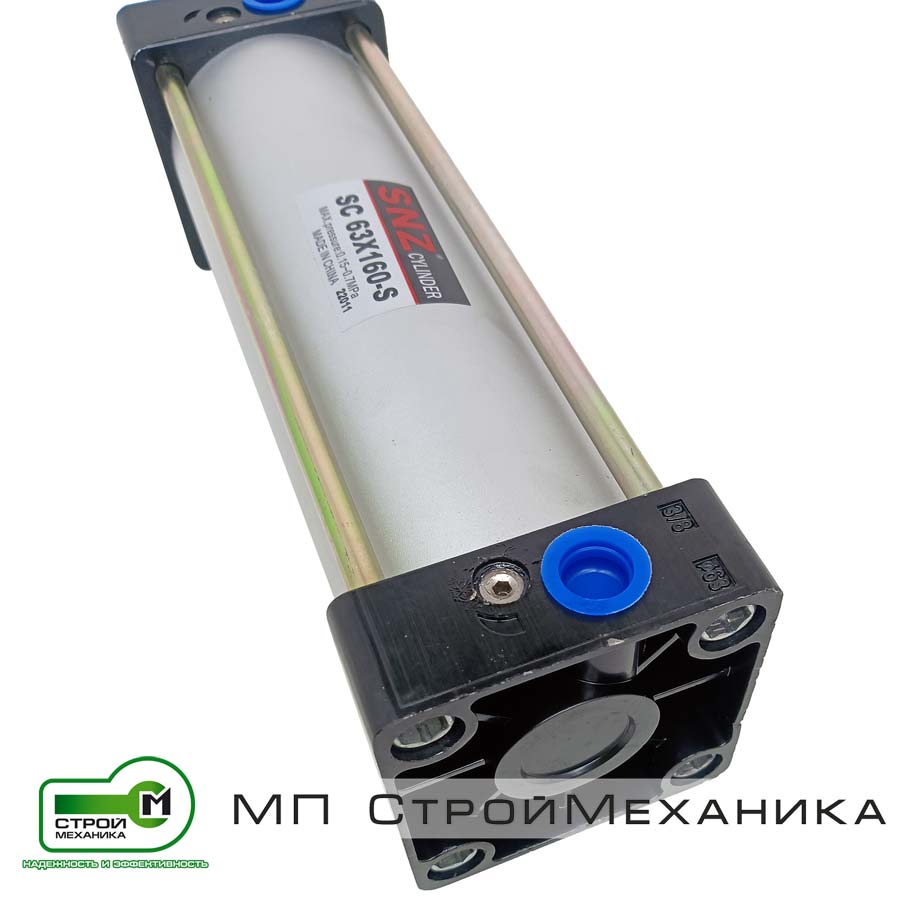

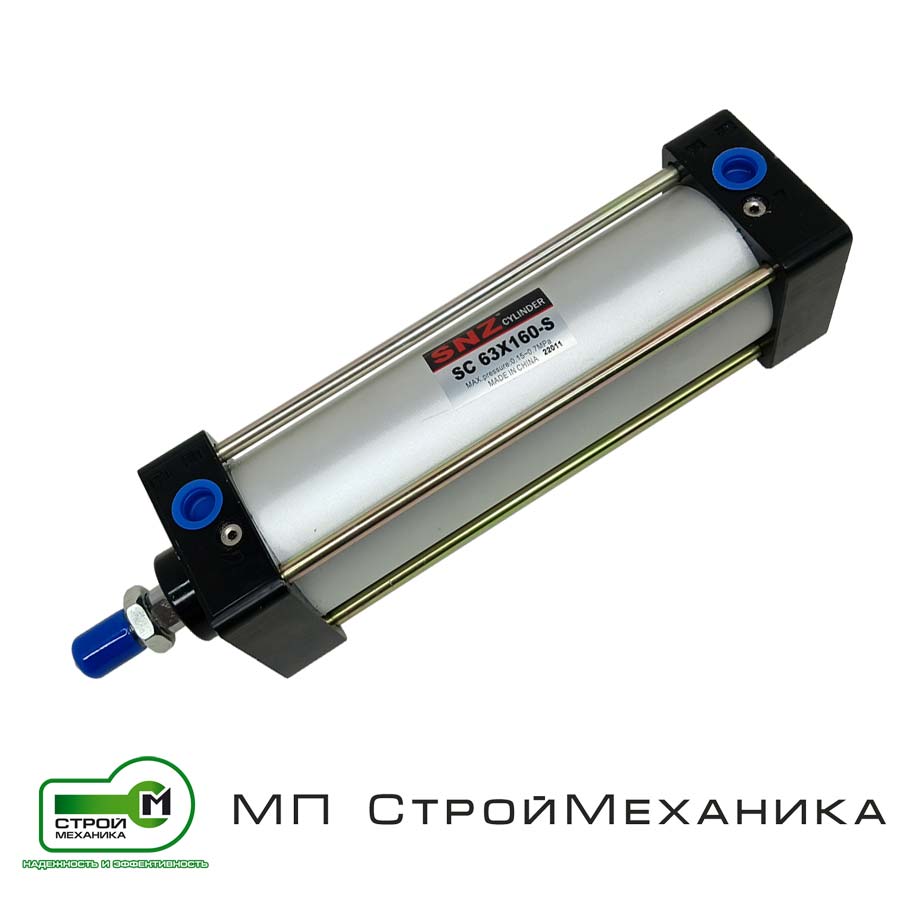

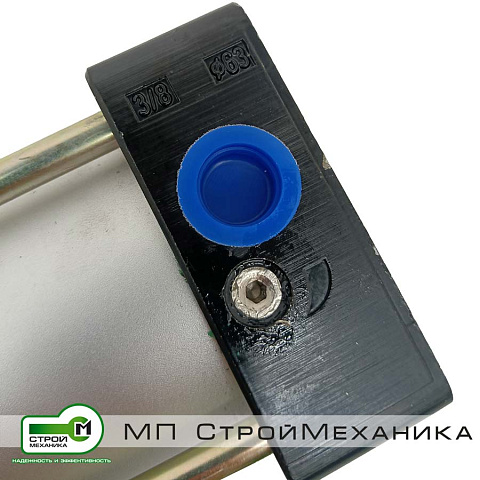

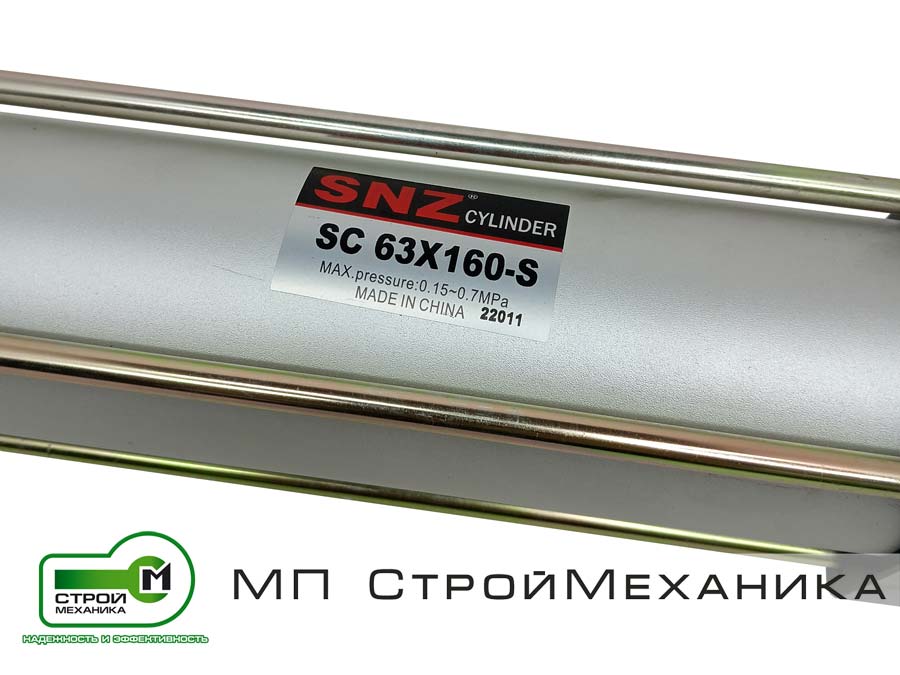

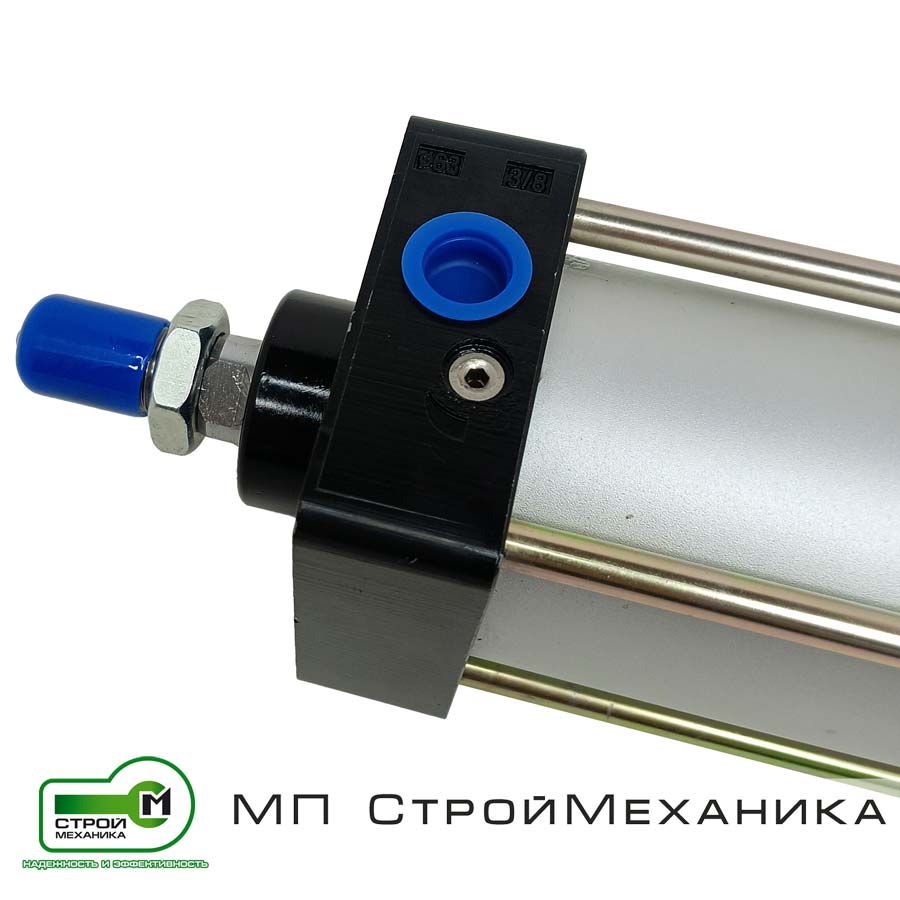

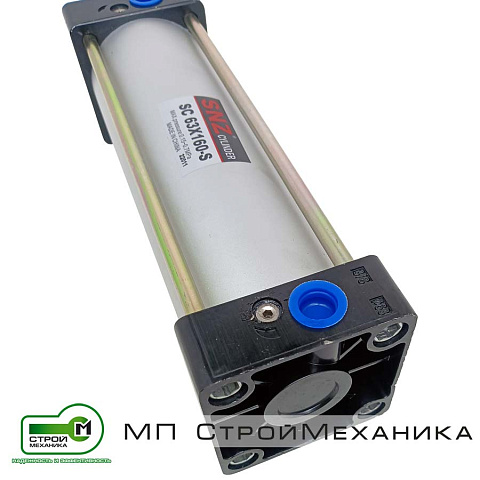

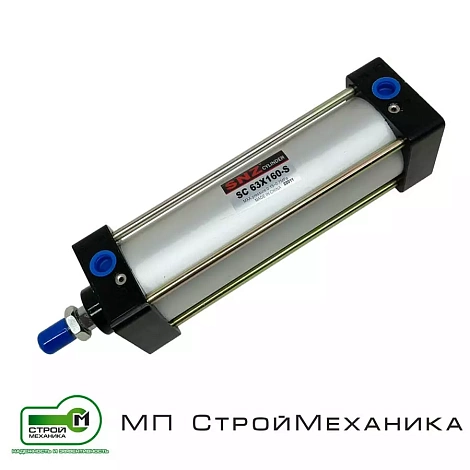

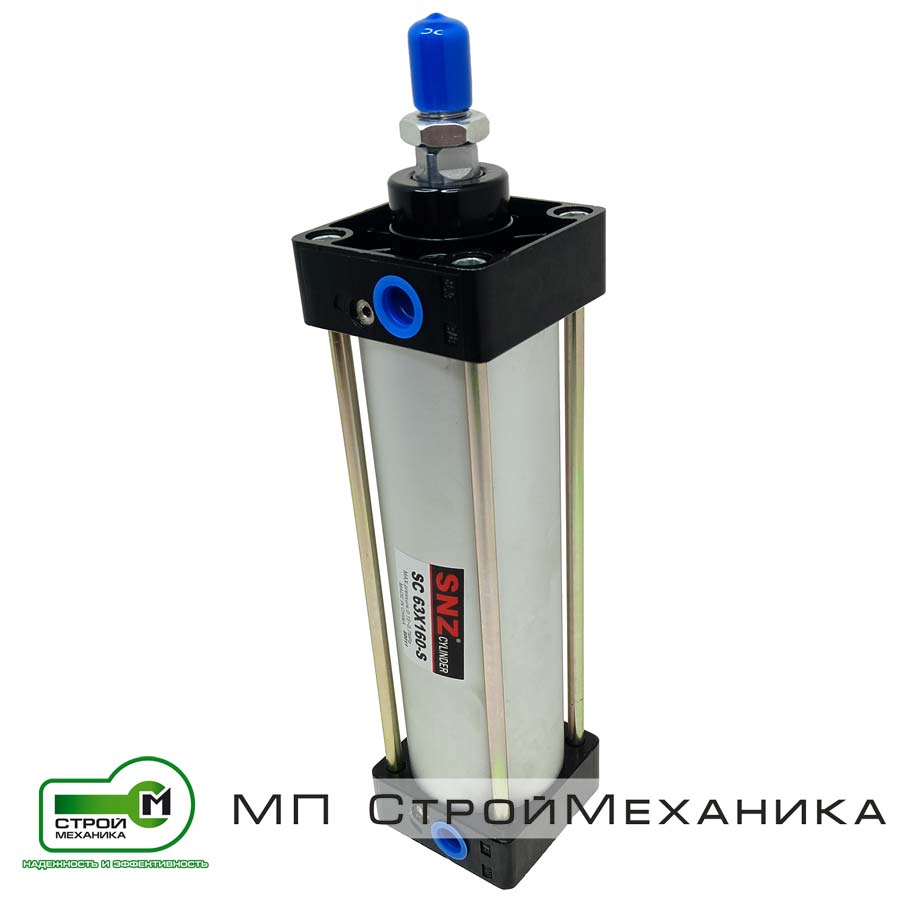

Пневмоцилиндры серии SC - это цилиндры эконом серии. Цилиндры серии SC поставляются в трех основных исполнениях: двустороннего действия с односторонни штоком, двустороннего действия с проходным штоком и регулировкой хода.
Основные технические характеристики
| Диаметр | 63 |
|---|---|
| Тип действия | Двустороннее |
| Рабочая среда | Воздух (после фильтрации 40 мкм) |
| Диапазон рабочего давления | 1-9 Бар |
| Максимальное входное давление | 12 Бар |

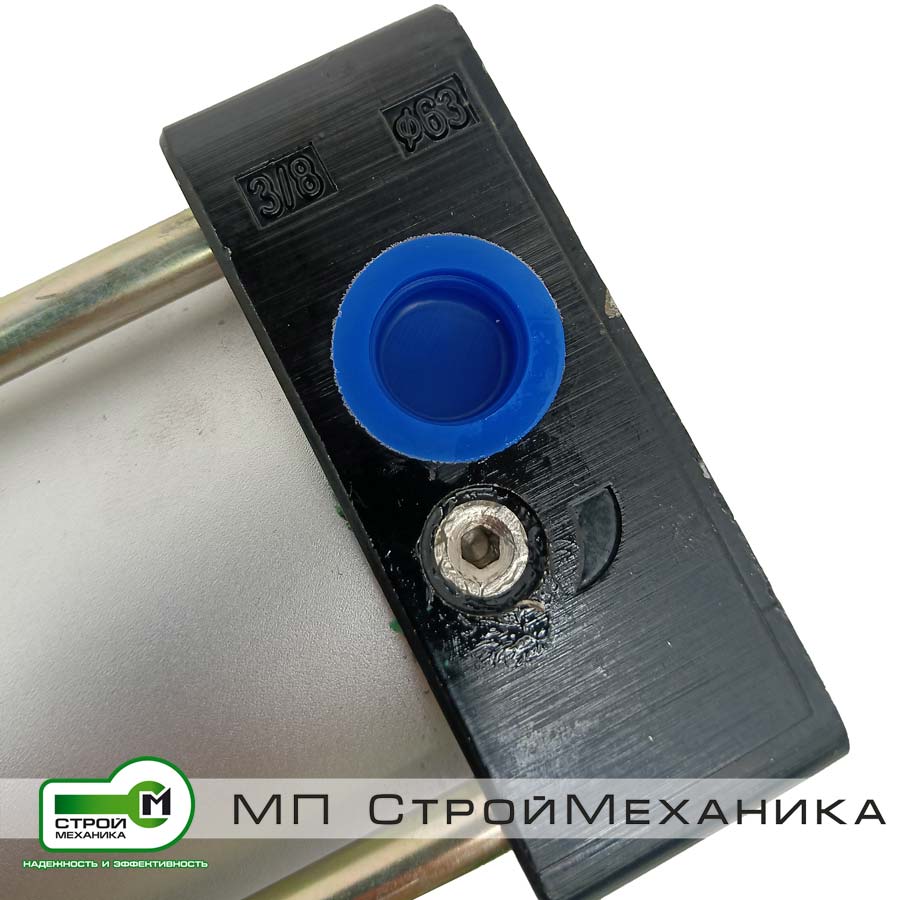

| Присоединительная резьба | G3/8" |
| Диапазон рабочих температур | -10 ~ 70°С (при сухом воздухе без влаги) |
| Демпфирование, мм | 26 |
| Максимальная длина хода, мм | 1500 |
| Тип магнитного датчика | CS1-F, CS1-U |
| Крепление для датчика | PM-63 |
| Диаметр | A | A1 | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 151 | 210 | 57 | 94 | 38 | 42 | 15 | 27,5 | 32 | 24 | 8 |
| K | L | M | N | O | P | Q | R | S | T | V | W |
| M16x1.5 | M8x1.25 | 9 | 13,5 | G3/8” | 7,5 | 5,8 | 7,5 | 75 | 56 | 20 | 17 |
