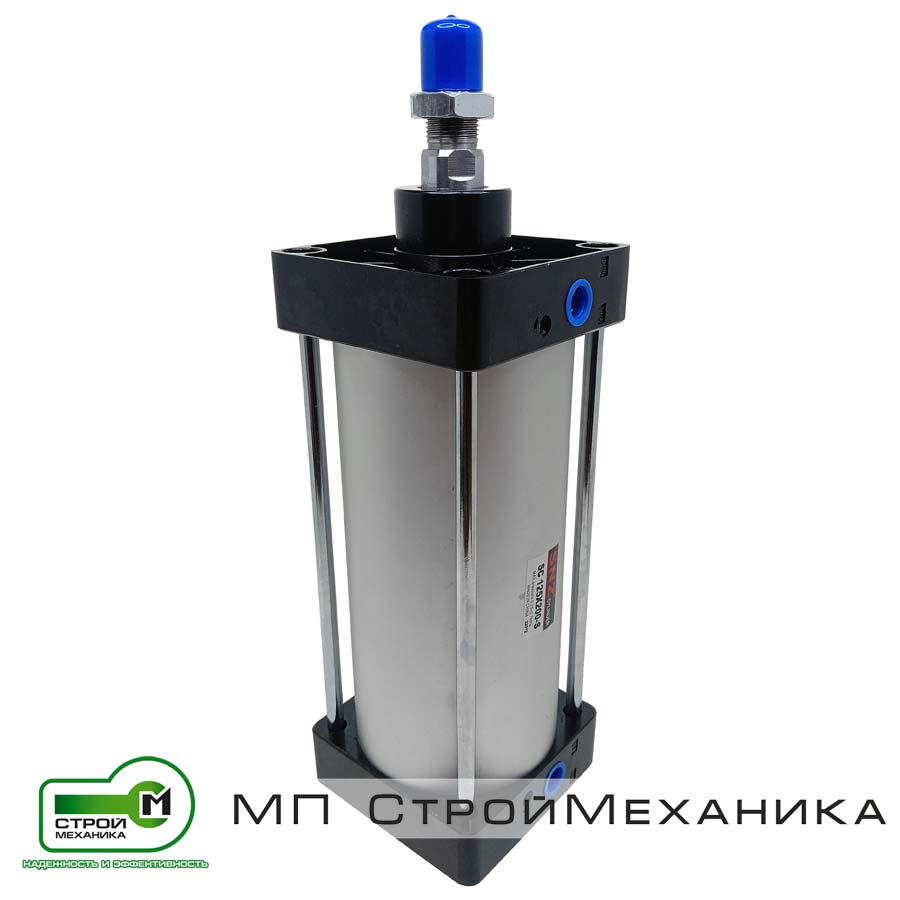

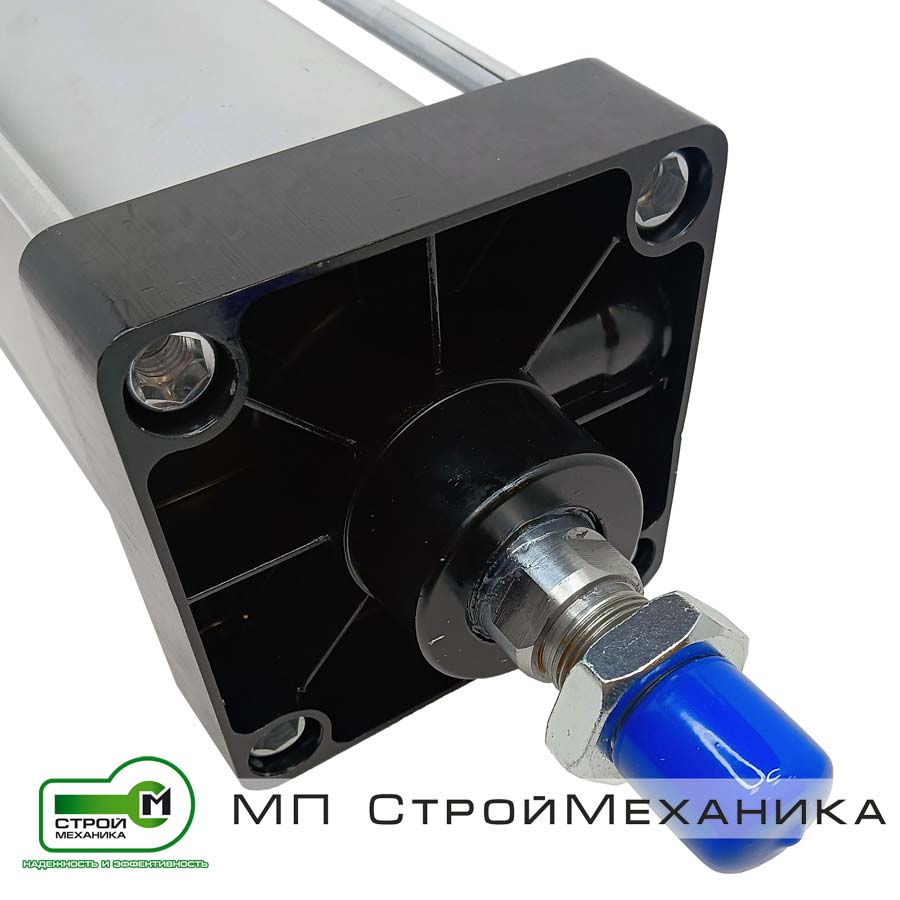

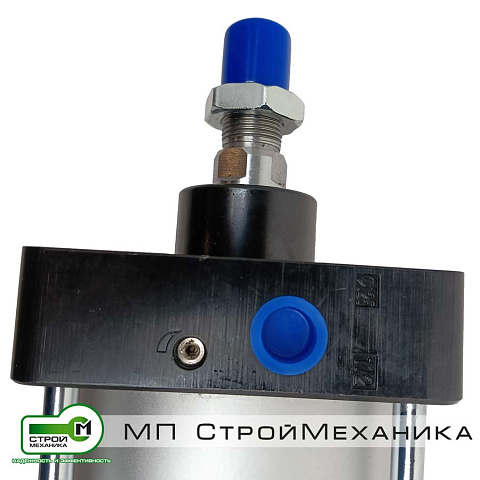

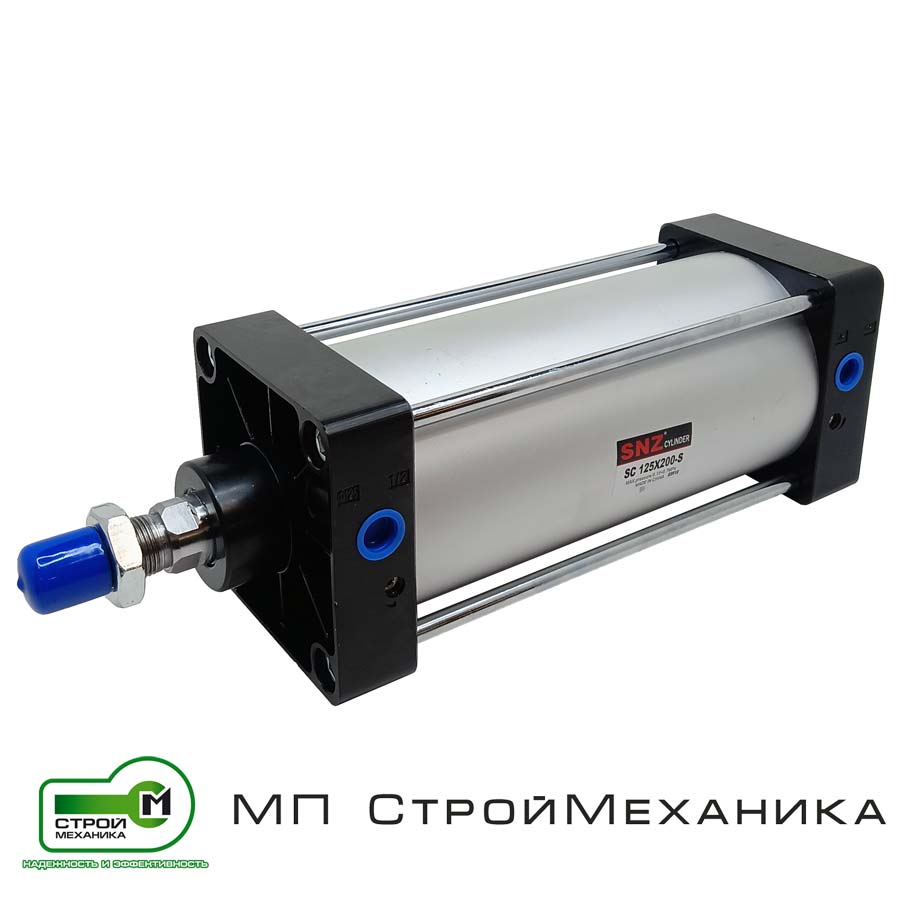

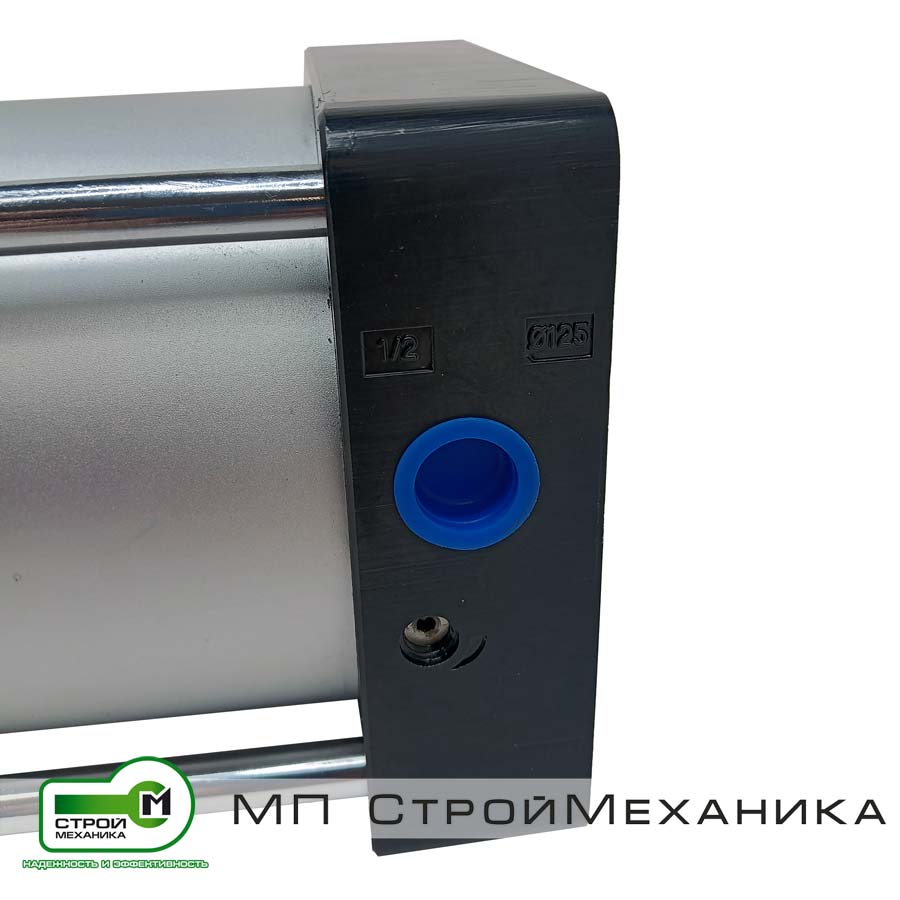

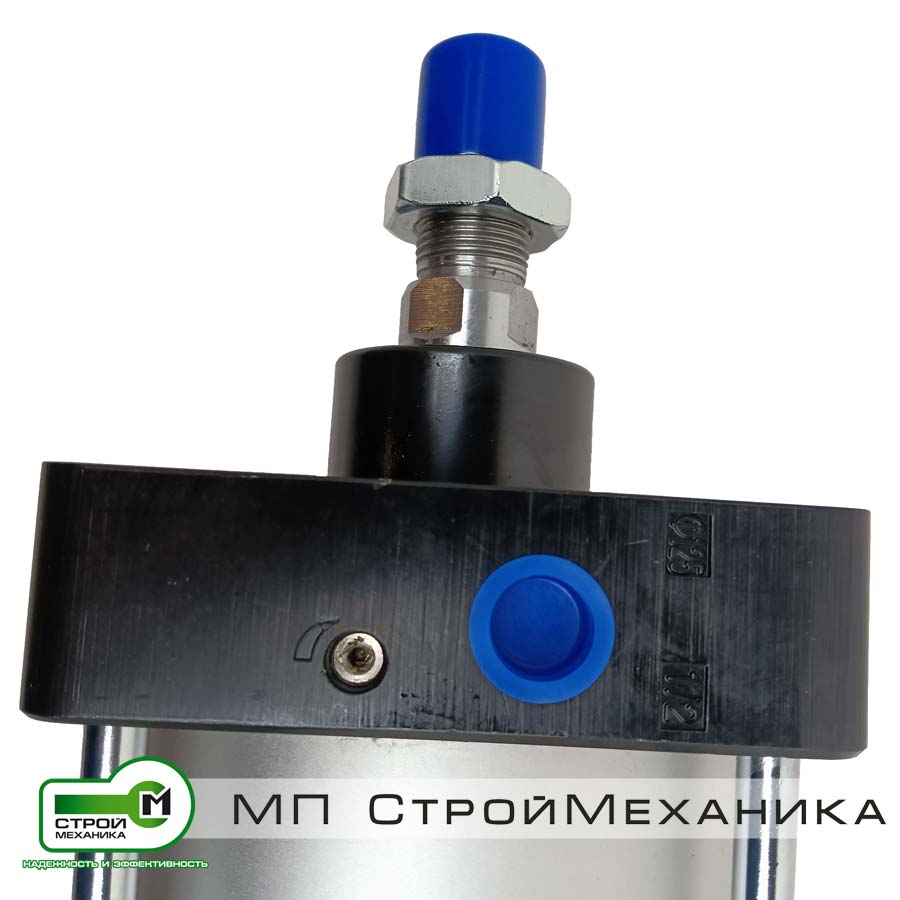

Пневмоцилиндры серии SC - это цилиндры эконом серии. Цилиндры серии SC поставляются в трех основных исполнениях: двустороннего действия с односторонни штоком, двустороннего действия с проходным штоком и регулировкой хода.
Основные технические характеристики
| Диаметр | 125 |
|---|---|
| Тип действия | Двустороннее |
| Рабочая среда | Воздух (после фильтрации 40 мкм) |
| Диапазон рабочего давления | 1-9 Бар |
| Максимальное входное давление | 12 Бар |
| Присоединительная резьба | G1/2" |
| Диапазон рабочих температур | -10 ~ 70°С (при сухом воздухе без влаги) |
| Демпфирование, мм | 26 |
| Максимальная длина хода, мм | 1500 |
| Тип магнитного датчика | CS1-F, CS1-U |
| Крепление для датчика | PM-125 |
| Диаметр | A | A1 | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 239 | 104 | 136 | 55 | 70 | 32 | 40 | 54 | 36 | 10 | |
| K | L | M | N | O | P | Q | R | S | T | V | W |
| M27x2 | M12x1.75 | 21 | 16,5 | G1/2” | 140 | 110 | 32 | 27 |
