Станция разгрузки биг-бэгов с дозированием и герметичной выгрузкой в цепной конвейер RKF

Станция разгрузки биг-бэгов предназначена для чистого, контролируемого и максимально полного опорожнения мягких контейнеров (FIBC/Big Bag) с дальнейшей подачей материала в закрытую транспортную линию. В типовом исполнении комплекс включает несущую раму/портал для подвеса биг-бэга, приемный бункер (воронку) с узлом стыковки горловины, а также узел дозированной выдачи (шлюзовой питатель/роторный клапан) и цепной конвейер серии RKF для транспортирования к следующему потребителю или к узлу погрузки.

Ключевая задача таких систем - обеспечить подачу материала из биг-бэга в процесс без просыпей, вторичного загрязнения и пыли при присоединении/отсоединении мешка. Для этого применяются узлы стыковки горловины (докинг), уплотнения и элементы «гигиеничной» конструкции; в мобильных/погрузочных вариантах также используется воронка с дополнительной мембраной и разные системы стыковки, обеспечивающие практически полное опорожнение биг-бэга.

Для нестабильно сыпучих материалов (склонных к сводообразованию и зависанию) станция может оснащаться аэромеханическими и вибрационными устройствами выгрузки. В «погрузочных» исполнениях такие опции прямо предусмотрены как модульные и допускающие дооснащение/демонтаж. Дополнительно, как распространенная инженерная практика для подобных станций, применяются герметичные зажимы на горловине и регулируемые по высоте присоединительные узлы под разные длины/исполнения рукава, что упрощает работу оператора и снижает риск пылевыделения.

После узла разгрузки материал через шлюзовой питатель поступает в цепной конвейер, который обеспечивает закрытую транспортировку к месту приема/погрузки. Такой подход позволяет разделить функции: станция биг-бэга отвечает за безопасную и чистую разгрузку, шлюзовой затвор — за дозирование/изоляцию, а цепной транспортер — за надежную подачу по трассе.

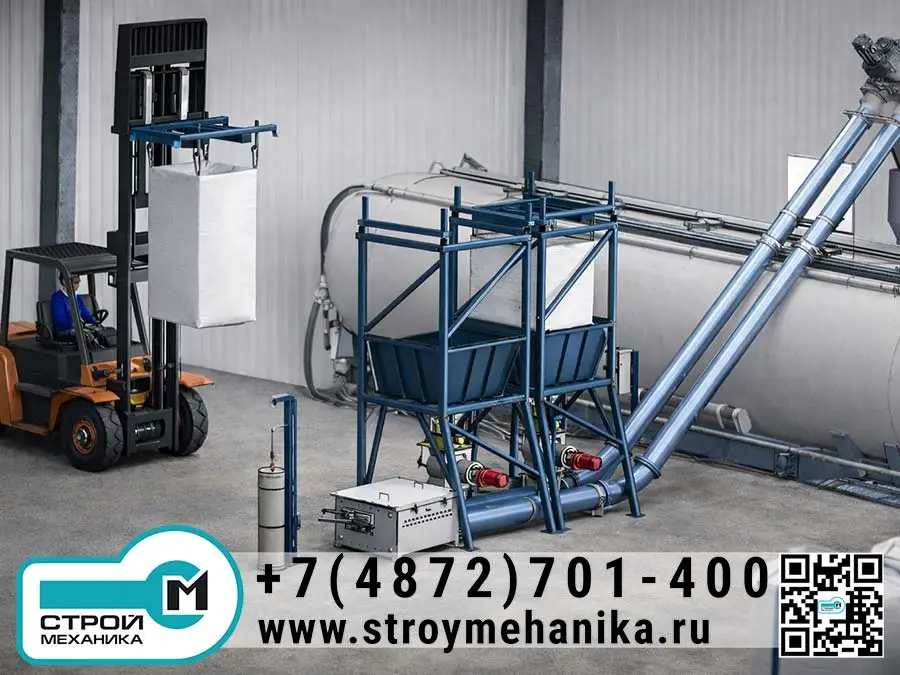

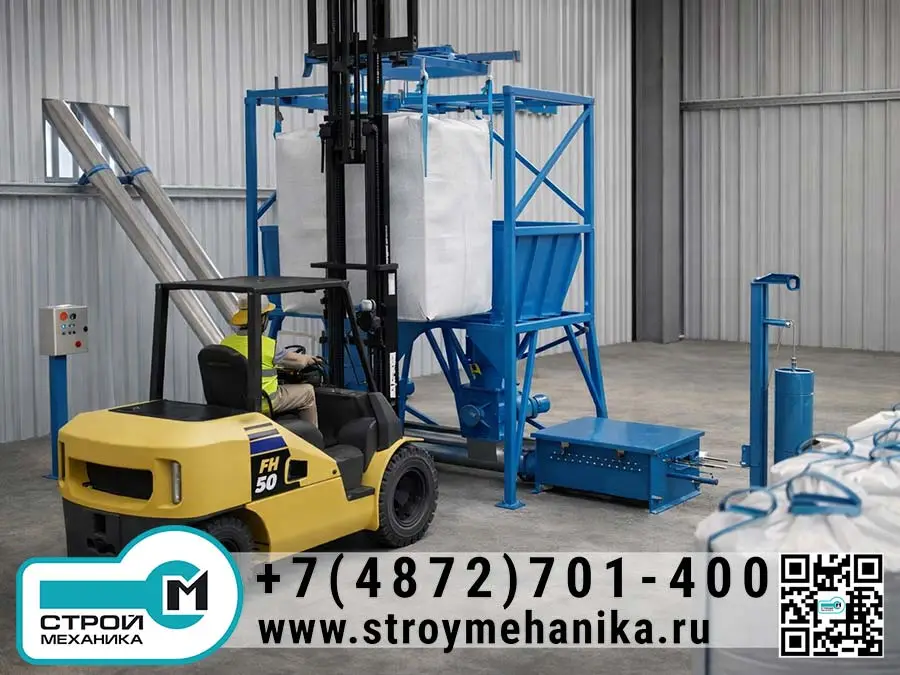

Примерные конфигурации комплекса

Преимущества

• Контролируемое и почти полное опорожнение биг-бэга за счет правильной геометрии воронки, докинга горловины и вспомогательных элементов разгрузки.
• Минимизация пыли и просыпей: герметичные узлы стыковки, регулируемые уплотнения и решения по «закрытой» передаче в технологию.
• Работа со «сложными» материалами: вибро устройства помогают разрушать своды и обеспечивать стабильный сход продукта.
• Дозирование и развязка процессов: шлюзовой питатель обеспечивает управляемую выдачу и изоляцию зон аспирации/давления перед подачей в конвейер.
• Модульность и масштабируемость: подбор типоразмера RKF под требуемую подачу и возможность дооснащения опциями.
• Варианты для специальных требований: ATEX-исполнение и расширенные функции безопасности/контроля.

Принцип работы

1. Подвес и подготовка биг-бэга. Биг-бэг размещается на станции, после чего его разгрузочная горловина подключается к докинговому узлу с уплотнением. Это создает контролируемый, пылегерметичный переход «биг-бэг → приемный бункер».
2. Запуск разгрузки. Открывается горловина (или выполняется вскрытие одноразового биг-бэга с помощью опционального крестового ножа), и материал начинает поступать в приемную часть. Для проблемных продуктов включаются вибрационные устройства, стабилизирующие сход.
3. Дозированная выдача. Из приемной зоны материал поступает в шлюзовой питатель (роторный клапан), который обеспечивает равномерную подачу, предотвращает подсос воздуха и позволяет корректно работать аспирации/герметизации.
4. Закрытая транспортировка и погрузка. Далее материал подается в трубоцепной конвейер RKF и транспортируется к месту потребления или к узлу погрузки. На практике реализованы примеры: RKF 200 (20 м³/ч) и RKF 250 (30 м³/ч).

Область применения

• Разгрузка биг-бэгов с порошками, гранулятами и пылящими продуктами с передачей в закрытую технологию.
• Производства, где критичны чистота, снижение запыленности и потерь продукта, а также стабильная подача на конвейер/в дозатор/в смеситель.

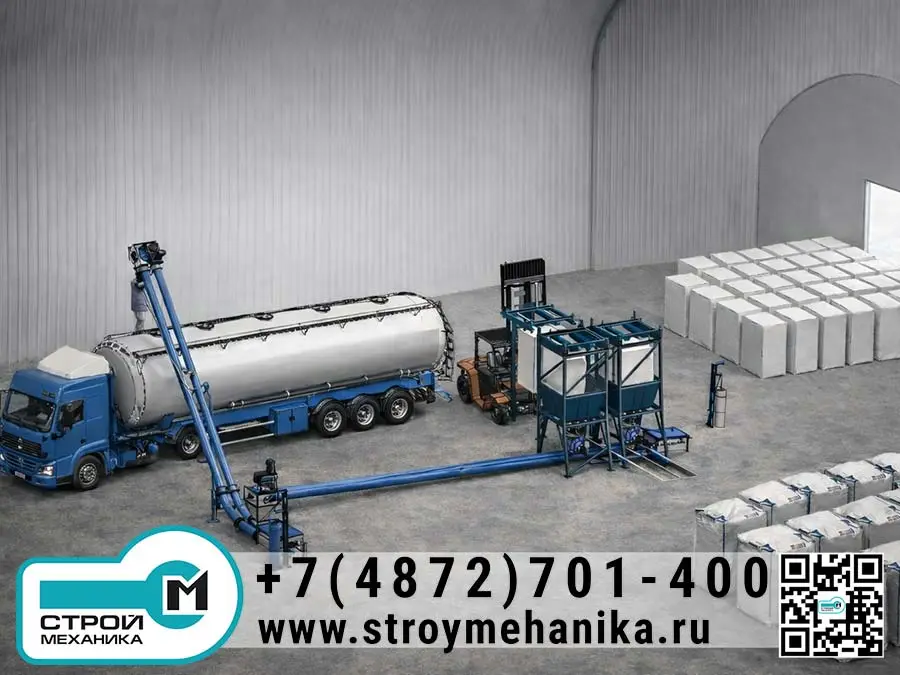

• Участки фасовки/погрузки и внутрицеховой логистики, включая решения с погрузочным узлом (подача в автотранспорт/приемные емкости) в составе комплекса.
