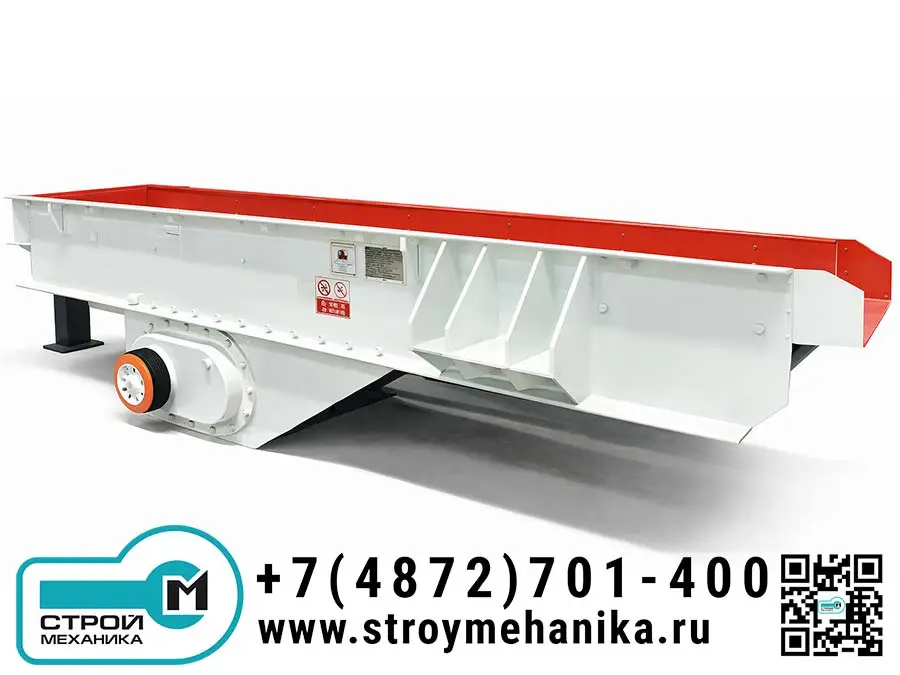

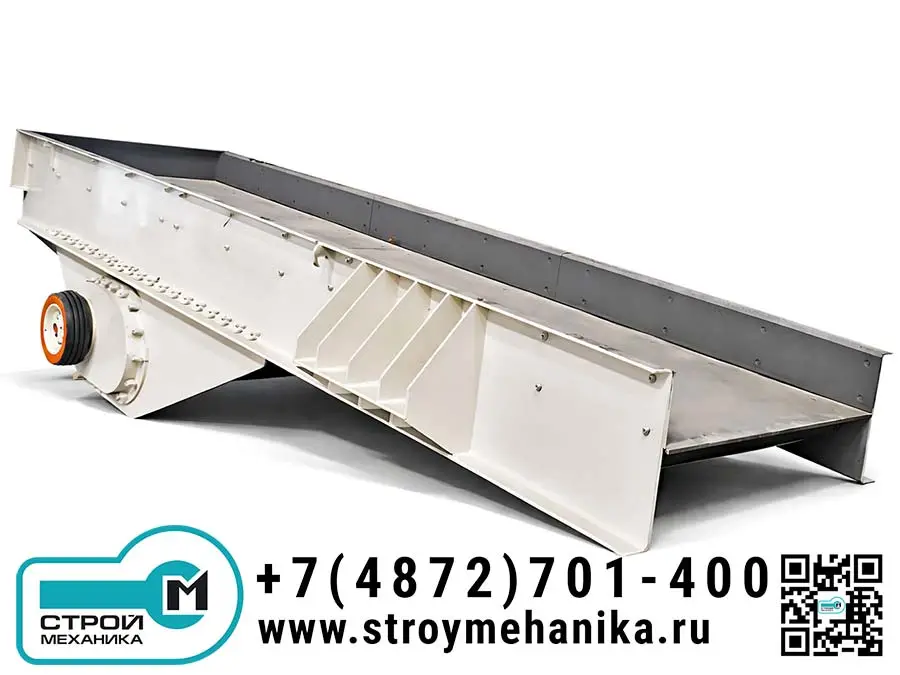

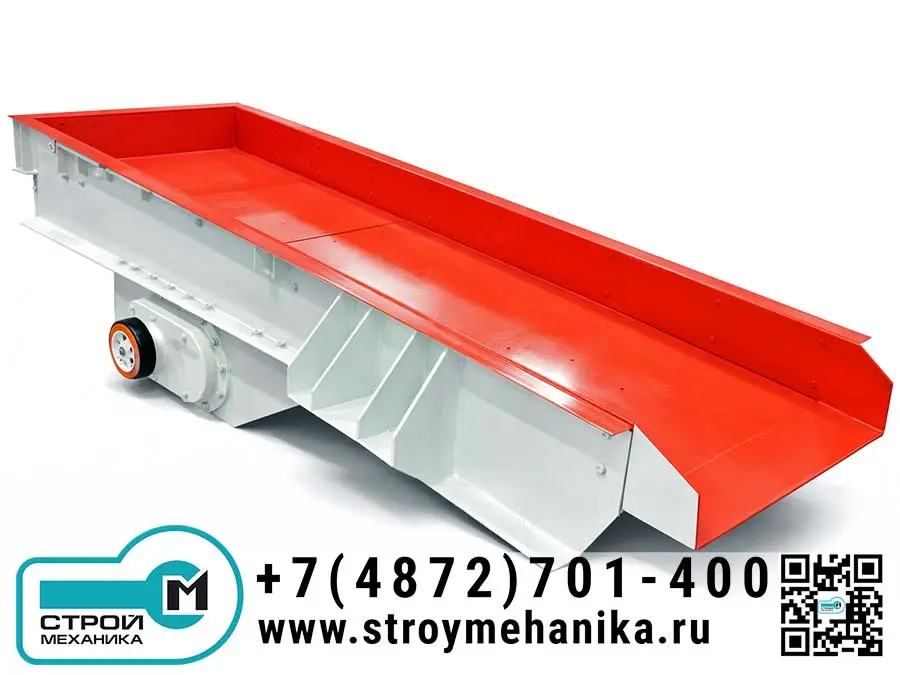

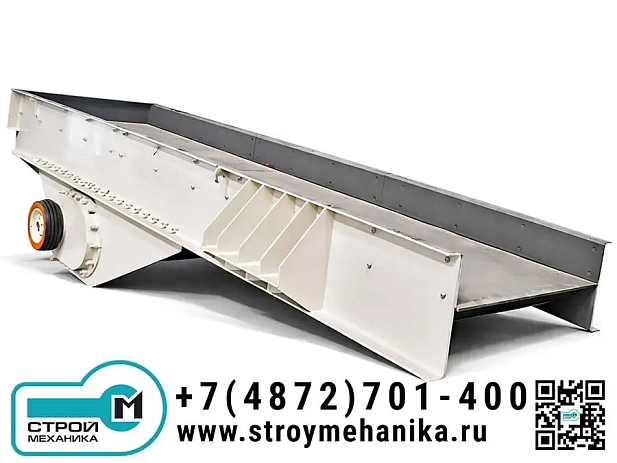

Вибрационный питатель с двухмоторным приводом серии ZSW (питатель-грохот предварительного отсева)

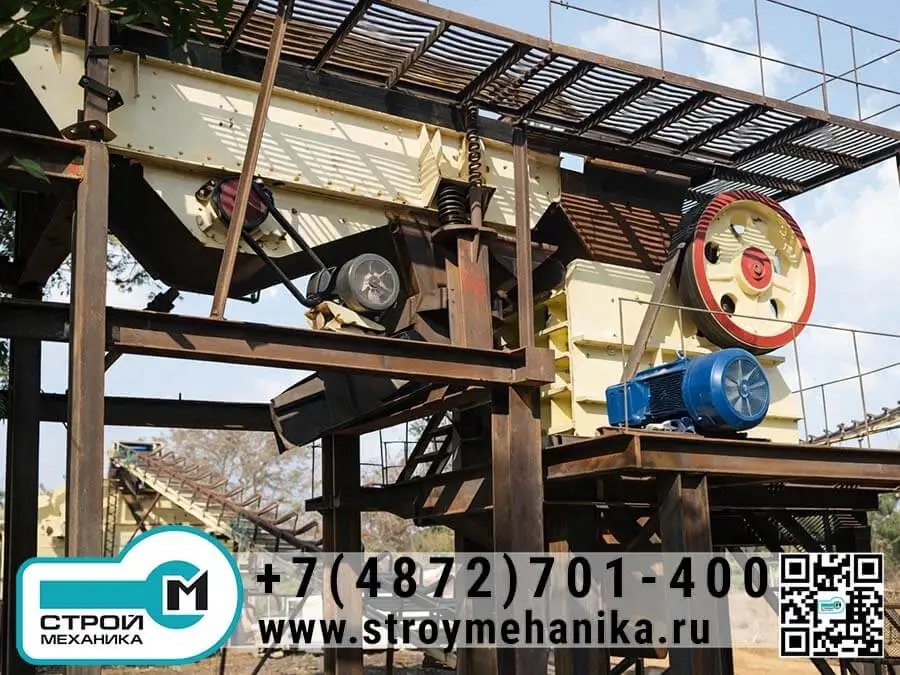

Вибрационный питатель серии ZSW — это ключевое оборудование дробильно-сортировочного комплекса, которое обеспечивает стабильный поток материала на первичную дробилку или на узел сортировки. В отличие от «периодической» подачи ковшом, питатель формирует равномерный расход, благодаря чему дробилка работает без провалов по загрузке и без перегрузок, а линия выдаёт более предсказуемую производительность и грансостав. По применению такие питатели широко используются в производстве щебня и песка, в горнорудной переработке и в строительных материалах.

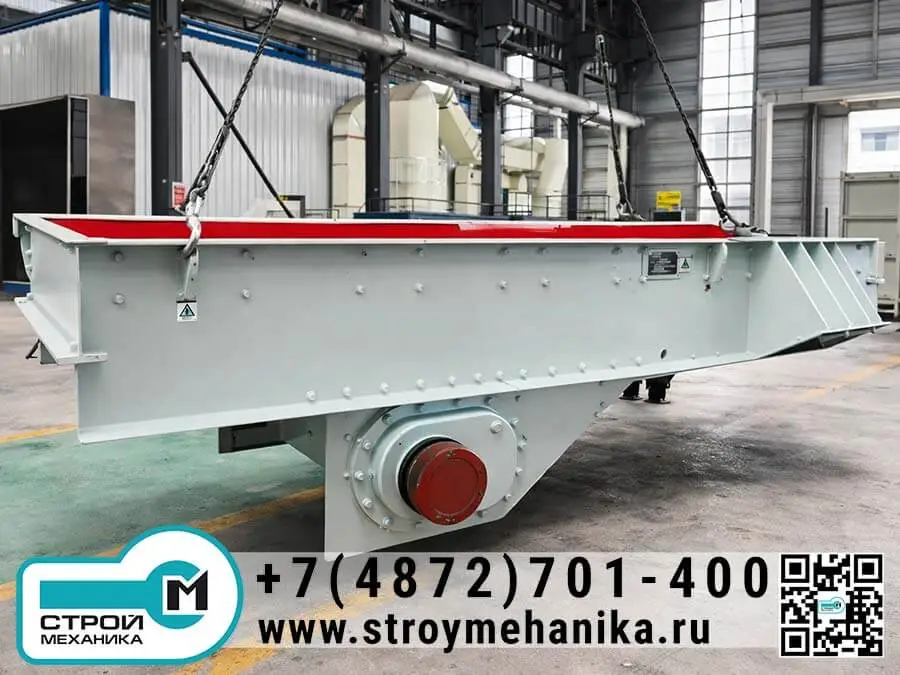

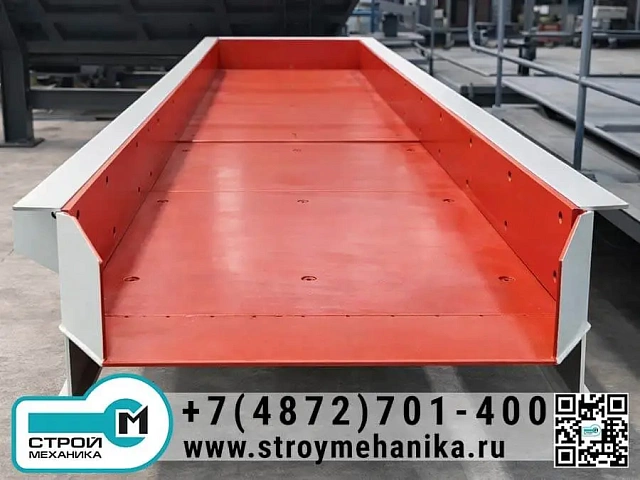

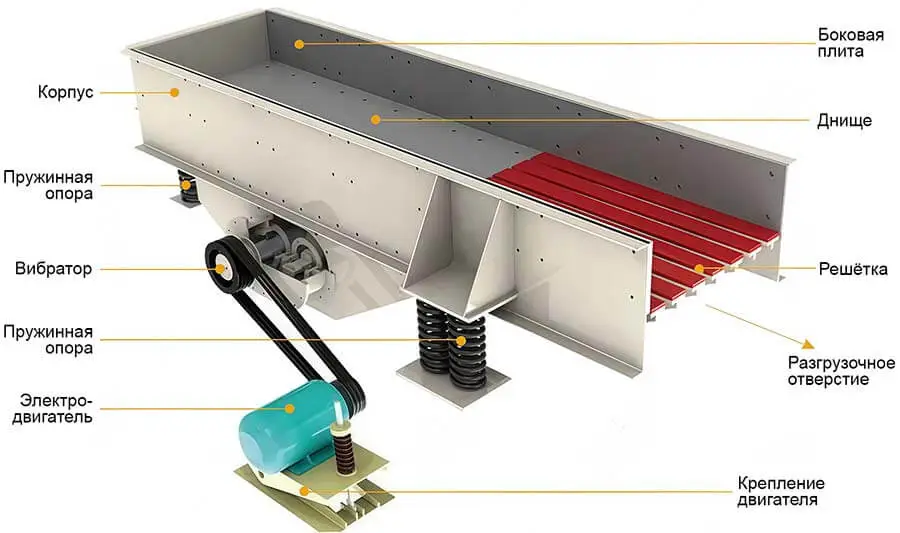

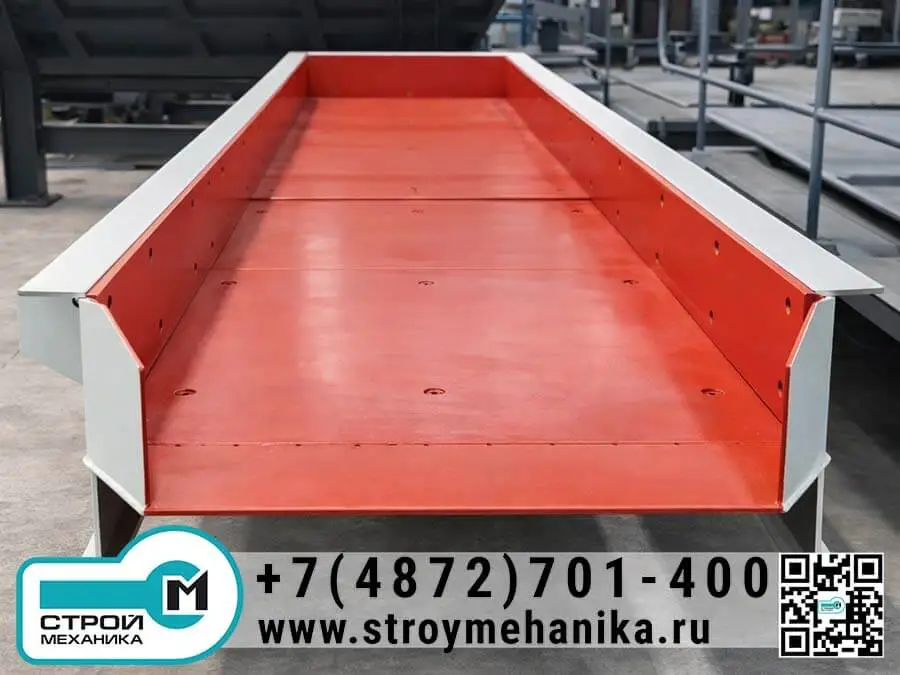

Конструктивно питатель состоит из питающего лотка (желоба) из износостойкой стали, опорной рамы и пружинных элементов, которые гасят динамические нагрузки и уменьшают передачу вибрации на фундамент. Возбуждение колебаний выполняется двумя вибродвигателями, вращающимися синхронно в противоположных направлениях — это формирует направленную вибросилу и устойчивую «линию перемещения» материала. По необходимости лоток может оснащаться колосниковой секцией (решёткой), которая отделяет мелкую фракцию до подачи в дробилку, снижая бесполезную нагрузку на камеру дробления.

Серия рассчитана на тяжёлые условия «карьерного» питания: крупные куски, ударные нагрузки при загрузке из самосвалов и погрузчиков, пыль, работа на открытом воздухе. Для адаптации под технологию предусмотрена регулировка подачи — либо изменением параметров возбуждения (настройка вибродвигателей), либо частотным преобразователем (опция) для плавного управления производительностью и дистанционного контроля.

Принцип работы

Два вибродвигателя создают направленные возбуждающие силы, заставляя лоток выполнять периодические линейные возвратно-поступательные колебания по наклонной траектории. В процессе вибрации материал в лотке начинает двигаться вперёд прыжковым (инерционным) режимом: когда вертикальная составляющая ускорения лотка превышает ускорение свободного падения, частицы «подбрасываются», затем приземляются немного дальше по ходу движения — так формируется равномерная транспортировка.

Скорость подачи и производительность управляются:

• настройкой/изменением возбуждающей силы вибродвигателей;
• либо установкой частотного преобразователя (опция) для бесступенчатой регулировки расхода без частых пусков/остановов двигателя.

Преимущества

• Стабильная подача без «провалов» и «залпов»
  Равномерный поток снижает риск зависаний/забиваний приёмной камеры и помогает держать устойчивую загрузку дробилки.
• Двухмоторная схема возбуждения — устойчивое направление перемещения
  Встречное синхронное вращение вибродвигателей формирует направленную вибросилу и повторяемый режим перемещения материала по лотку.
• Снижение динамических нагрузок на основание
  Пружинные элементы работают как демпферы: гасят вибрации и уменьшают передачу ударных нагрузок на фундамент/металлоконструкции.
• Регулируемая производительность под фактическую загрузку линии
  Подача настраивается по возбуждению вибродвигателей; при необходимости устанавливается частотный преобразователь для плавной регулировки.
• Предварительный отсев мелочи (при исполнении с решёткой)
  Отделение мелкой фракции до дробилки разгружает первичное дробление и повышает общую эффективность схемы питания.

Область применения

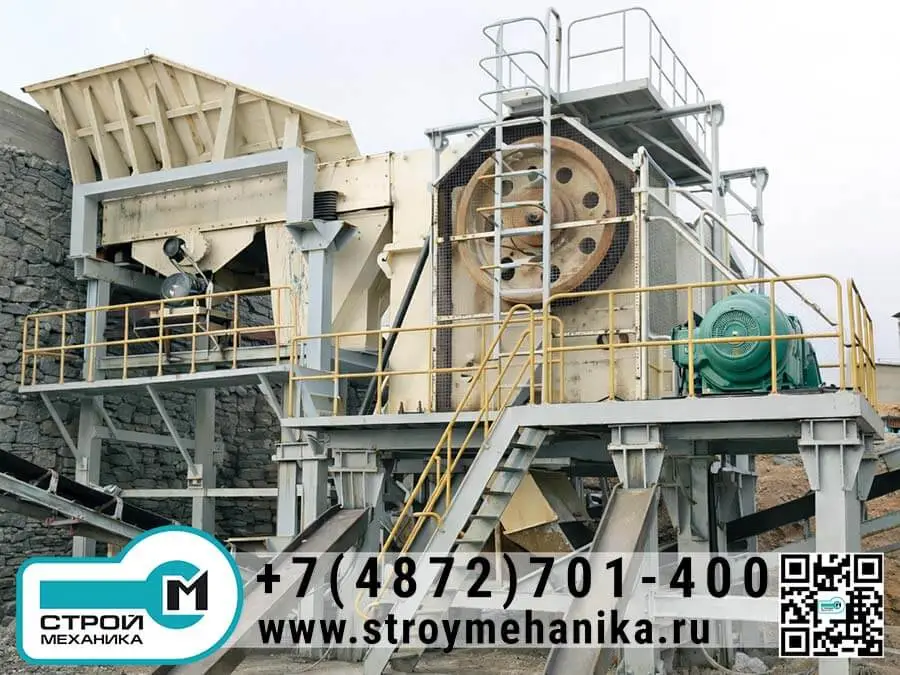

• Дробильно-сортировочные комплексы по щебню и песку: питание щёковых/конусных/роторных дробилок.
• Горнорудная переработка и обогащение: равномерная подача на дробление и предварительное грохочение.
• Строительные материалы: подготовка сырья, дозированная подача на технологические линии.
• Мобильные и полустационарные линии (по компоновке проекта): питатель как «буфер» между бункером и дробилкой/грохотом.
