Вибрационный питатель серии ZGC предназначен для равномерной, непрерывной либо дозированной подачи сыпучих материалов (кусковых, гранулированных и порошкообразных) из бункера/приёмного устройства на дробилку или другое технологическое оборудование.
Ключевая особенность ZGC - совмещение функций подачи и предварительного грохочения. При использовании колосниковой решётки мелкие и пылевидные фракции могут самопроизвольно уходить через зазоры, разгружая камеру дробилки от «мелочи» и улучшая стабильность всей линии. Подход «питатель + предварительное отделение мелких фракций» широко применяется в горной промышленности и переработке нерудных материалов, поскольку помогает снижать нагрузку и износ последующего оборудования.
Конструктивно питатель относится к классу вибрационных устройств с виброприводом на базе дебалансных вибродвигателей. Управление производительностью и интенсивностью транспортирования достигается за счёт регулирования вибровозбуждения (изменением взаимного угла дебалансов/эксцентриков), что позволяет подстроить подачу под фактическую влажность, грансостав и «сыпучесть» материала без перестройки всей линии.
Серия ZGC ориентирована на производственные условия, где важны большая пропускная способность, устойчивость к неравномерной загрузке и простота обслуживания. Концепция применения включает разные исполнения под задачу: «без просыпи», «с просыпью», «полная просыпь», двухцелевые варианты, подвесное исполнение, варианты для установки под бункером или для внешней установки — это позволяет подобрать питатель под компоновку ДСУ/ДСК и требования к предварительному отделению мелких фракций.
| Модель | Размер лотка подачи, мм | Максимальная крупность питания, мм | Производительность, т/ч | Тип вибродвигателя | Мощность, кВт |
|---|---|---|---|---|---|
| ZGCX0938 | 900*3800 | ≤500 | 150-200 | YZU-40-6 | 3.7*2 |
| ZGCX1038 | 1000*3800 | ≤700 | 160-210 | YZU-40-6 | 3.7*2 |
| ZGCX1238 | 1200*3800 | ≤750 | 250-380 | YZU-65-6 | 4.2*2 |
| ZGCX1250 | 1200*5000 | ≤750 | 250-380 | YZU-100-6 | 7.5*2 |
| ZGCX1538 | 1500*3800 | ≤1000 | 400-500 | YZU-85-6 | 5.5*2 |
| ZGCX1550 | 1500*5000 | ≤1000 | 400-600 | YZU-120-6 | 10*2 |
| ZGCX2038 | 2000*3800 | ≤1200 | 500-800 | YZU-120-6 | 10*2 |
| ZGCX2050 | 2000*5000 | ≤1200 | 800-1200 | Y180L-6 | 15*2 |
| ZGCW0928 | 850*2800 | ≤500 | 80-120 | YZU-40-6 | 3*2 |
| ZGCW1028 | 1000*2800 | ≤600 | 150-200 | YZU-40-6 | 3*2 |
| ZGCW1228 | 1200*2800 | ≤700 | 220-300 | YZU-50-6 | 3.7*2 |
| ZGCW1328 | 1255*2800 | ≤750 | 250-300 | YZU-50-6 | 3.7*2 |
| ZGCW1428 | 1350*2800 | ≤800 | 260-320 | YZU-75-6 | 5.5*2 |
| ZGCW1528 | 1500*2800 | ≤1000 | 300-400 | YZU-75-6 | 5.5*2 |
| ZGCW2028 | 2000*2800 | ≤1200 | 500-800 | YZU-100-6 | 7.5*2 |

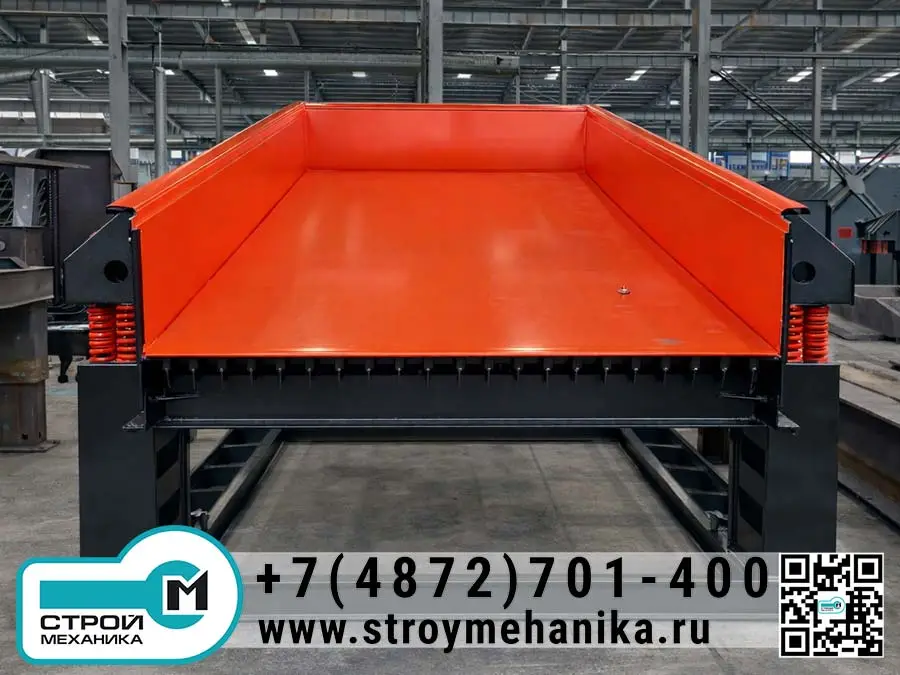

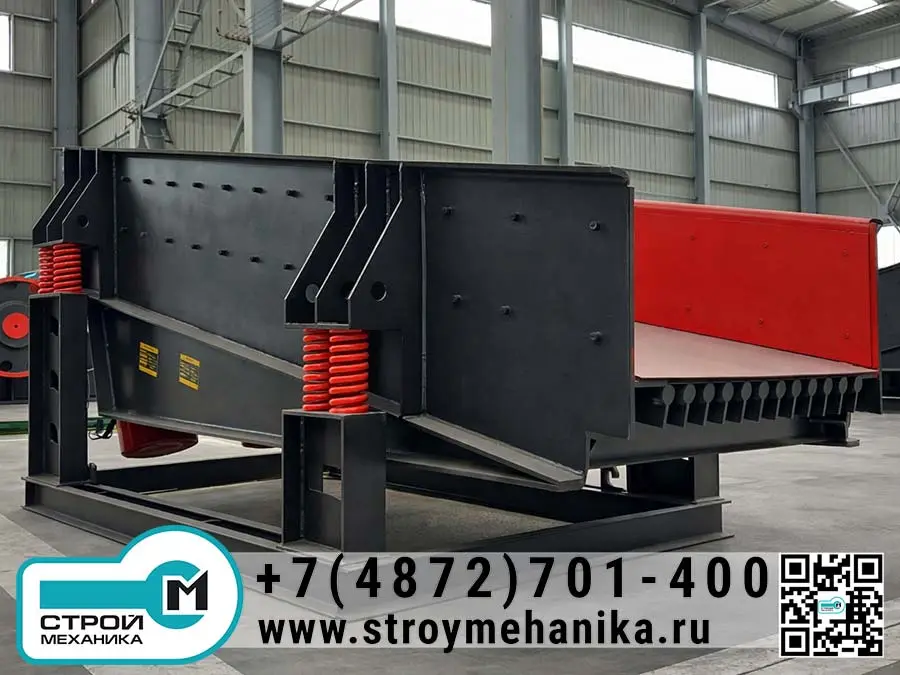

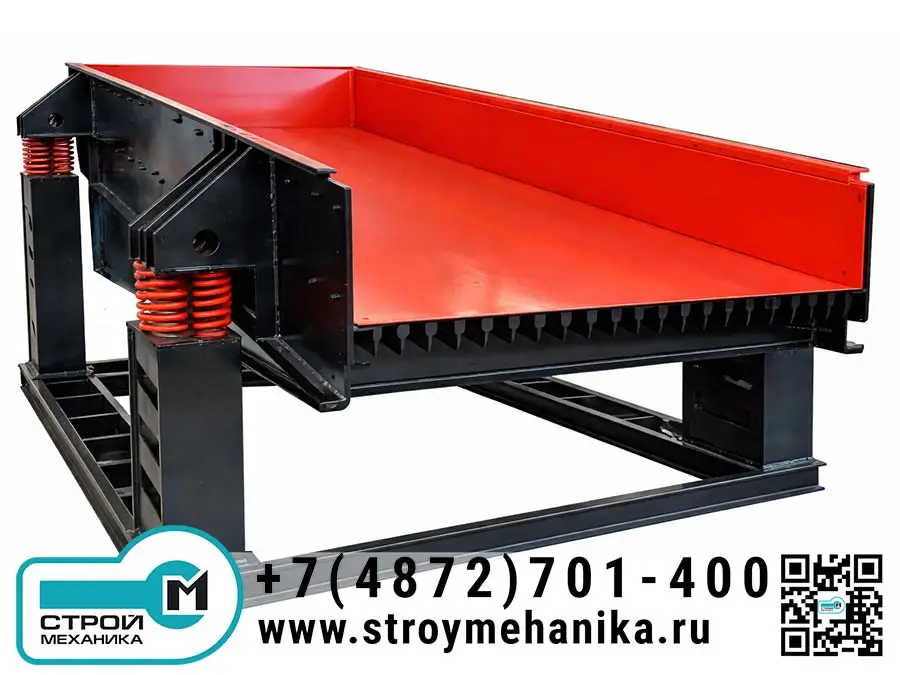

Питатель представляет собой лоток (желоб), установленный на упругих опорах (пружинных элементах). Два вибродвигателя с дебалансами создают направленную вибрацию, из-за которой материал совершает подбрасывание и поступательное перемещение по лотку к разгрузке. При увеличении виброускорения вертикальная составляющая движения заставляет частицы «подскакивать» и двигаться вперёд по траектории, близкой к параболической, что обеспечивает стабильную подачу даже при изменении влажности и трения.

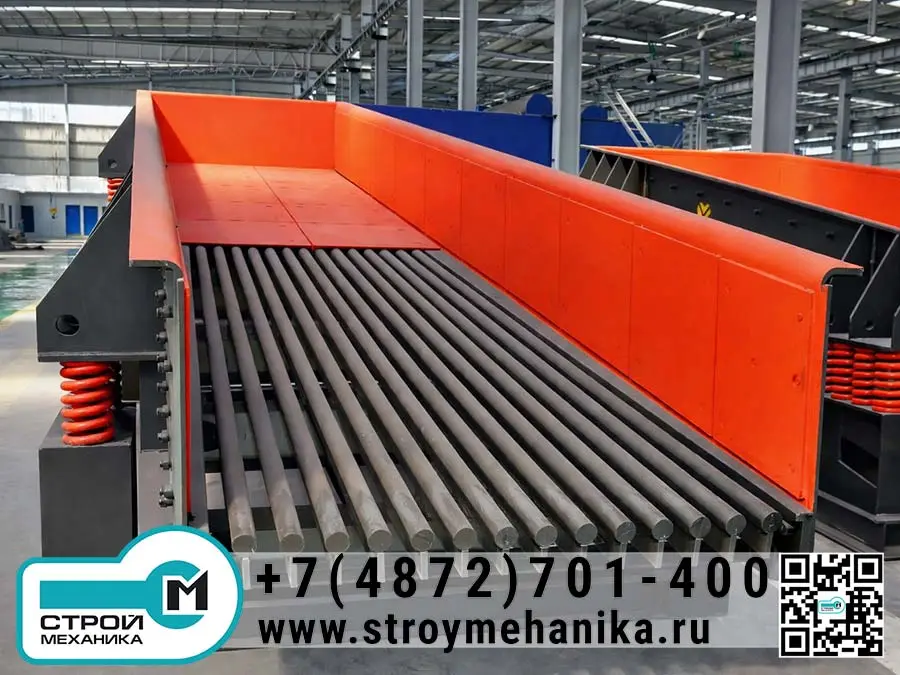

Если установлена колосниковая решётка, то мелкие фракции и пыль проваливаются через зазоры ещё до попадания в дробилку (предварительное грохочение), а крупные куски направляются дальше по потоку на основное дробление.
