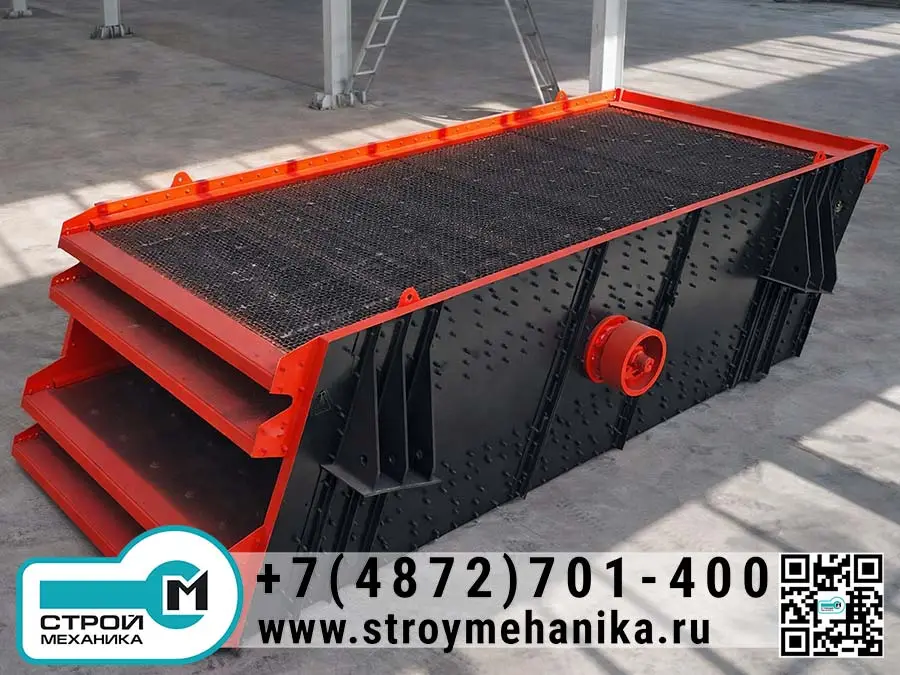

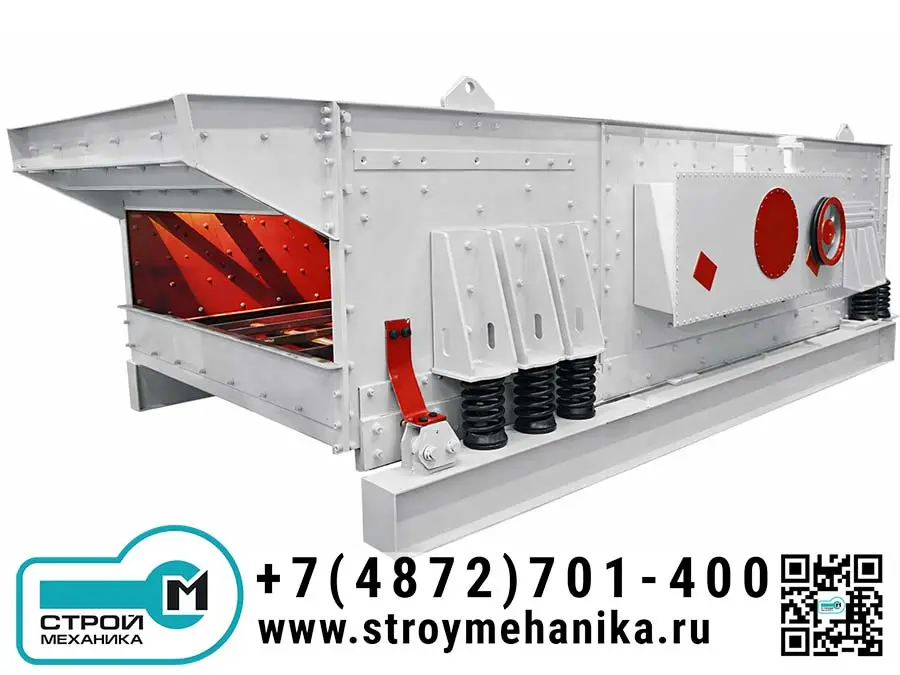

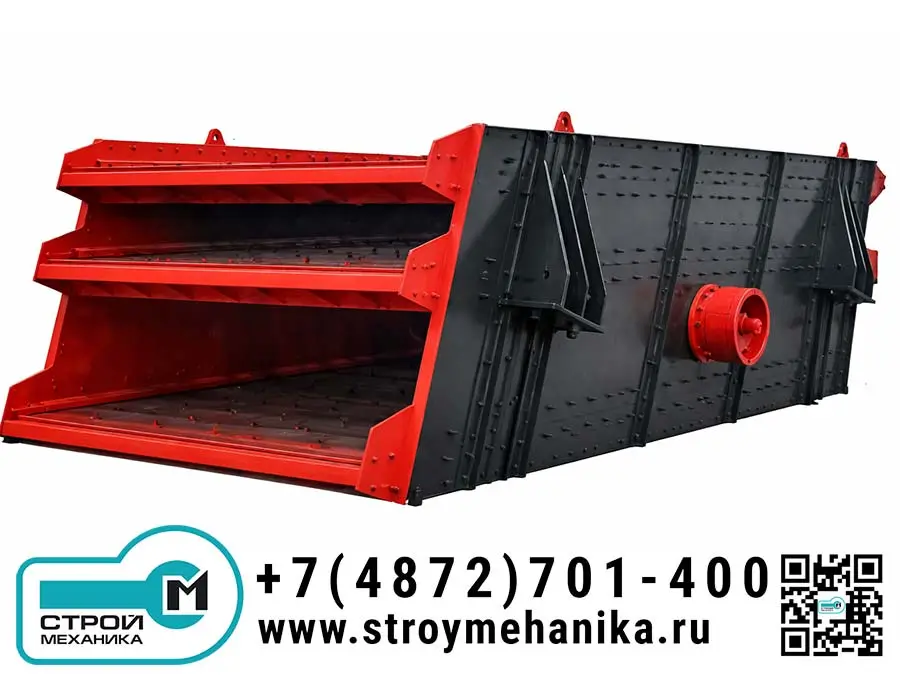

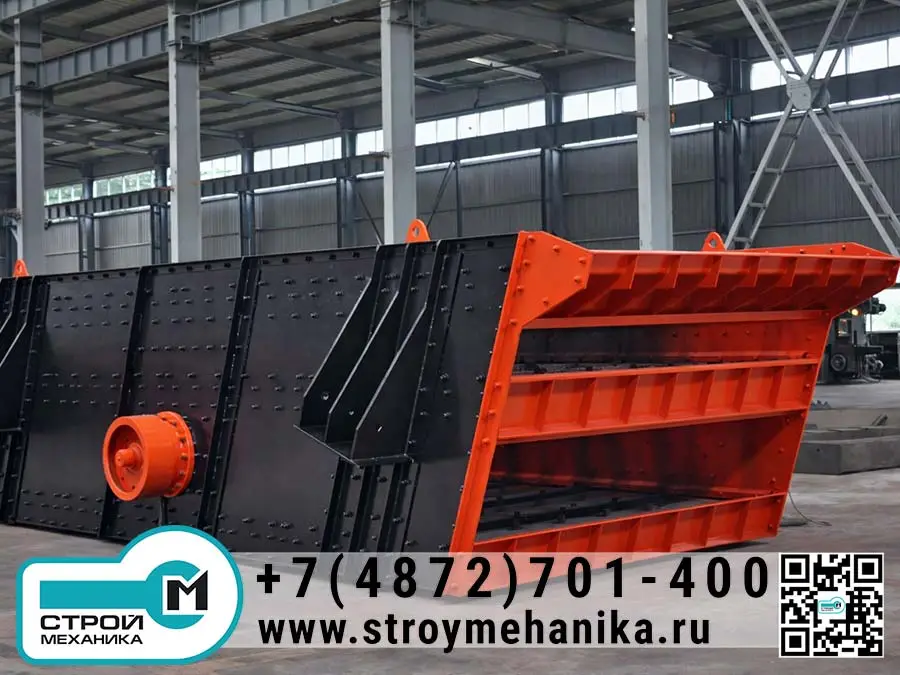

Круговой вибрационный грохот серии YK — это промышленное оборудование для многофракционного рассева сыпучих материалов на 1–4 деках. Грохот формирует стабильный колебательный режим и обеспечивает разделение материала по крупности в широком диапазоне сит — от 3 до 70 мм при подаче материала крупностью до 200 мм. Такая компоновка особенно востребована в ДСУ/ДСК, где требуется одновременно получать несколько товарных фракций щебня и песка, а также в горной промышленности (руда), угольной отрасли, энергетике и химических производствах.
С технологической точки зрения YK решает две основные задачи: классификация материала по крупности (получение заданных фракций) и стабилизация последующего потока (снижение «перегруза» конвейеров и дробилок, выравнивание подачи по фракционному составу). Многоярусная схема позволяет вести сортировку последовательно: верхние деки отсекают крупные фракции, нижние деки — средние и мелкие, а проход последней деки формирует «нулевую» или песчаную составляющую в зависимости от заданной сетки.
Серия YK относится к круговым виброгрохотам с возбудителем и регулируемой амплитудой: в линейке применена внешняя эксцентриковая (дебалансная) схема, которая позволяет изменять амплитуду возбуждения под материал и требуемую эффективность разделения. Для снижения эксплуатационных потерь по обслуживанию используется система масляной смазки узла возбуждения, а каркас/короб грохота выполнен с упором на жёсткость и ремонтопригодность, включая компоновку, удобную для замены сит на деках.
| Модель | Количество слоёв (дек) | Площадь сит, м² | Двойная амплитуда, мм | Частота вибрации, об/мин | Мощность двигателя, кВт | Производительность, т/ч |
|---|---|---|---|---|---|---|
| 1YKZ2460 | 1 | 14.4 | 6-9 | 970 | 22 | 300-350 |
| 2YKZ2060 | 2 | 12 | 6-9 | 980 | 30 | 180-280 |
| 2YKZ2460 | 2 | 14.4 | 6-9 | 980 | 30 | 240-300 |
| 2YKZ2670 | 2 | 18.2 | 6-9 | 980 | 37 | 280-400 |
| 2YKZ3070 | 2 | 21 | 6-9 | 980 | 37 | 450-550 |
| 3YKZ2060 | 3 | 12 | 6-9 | 980 | 30 | 180-280 |
| 3YKZ2460 | 3 | 14.4 | 6-9 | 980 | 30 | 240-300 |
| 3YKZ2270 | 3 | 15.4 | 6-9 | 980 | 45 | 240-320 |
| 3YKZ2670 | 3 | 18.2 | 6-9 | 980 | 45 | 280-400 |
| 3YKZ3070 | 3 | 21 | 6-9 | 980 | 45 | 400-500 |
| 4YKZ2060 | 4 | 12 | 6-9 | 980 | 45 | 240-300 |
| 4YKZ2270 | 4 | 15.4 | 6-9 | 980 | 45 | 200-260 |
| 4YKZ2460 | 4 | 14.4 | 6-9 | 980 | 45 | 240-300 |
| 4YKZ2670 | 4 | 18.2 | 6-9 | 990 | 75 | 280-400 |
| 4YKZ3070 | 4 | 21 | 6-9 | 990 | 75 | 450-550 |
| 2ZXS3280 | 2 | 25.6 | 6-9 | 970 | 45*2 | 600-800 |
| 3ZXS3280 | 3 | 25.6 | 6-9 | 970 | 55*2 | 600-800 |
| 2ZXS3680 | 2 | 28.8 | 6-9 | 970 | 55*2 | 600-800 |
| 3ZXS3680 | 3 | 28.8 | 6-9 | 970 | 75*2 | 600-800 |
| 2ZXS40100 | 2 | 40 | 6-9 | 980 | 75*2 | 800-1000 |
| 3ZXS40100 | 2 | 40 | 6-9 | 960 | 90*2 | 800-1000 |
| 2YKQ1545 | 2 | 6.75 | 5-9 | 980 | 11 | 100-200 |
| 3YKQ1545 | 3 | 6.75 | 5-9 | 980 | 15 | 100-200 |
| 2YKQ1860 | 2 | 10.8 | 5-9 | 980 | 15 | 160-220 |
| 3YKQ1860 | 3 | 10.8 | 5-9 | 980 | 22 | 160-220 |
| 4YKQ1860 | 4 | 10.8 | 5-9 | 980 | 22 | 160-220 |
| 2YKQ2060 | 2 | 12 | 5-9 | 980 | 22 | 150-250 |
| 3YKQ2060 | 3 | 12 | 5-9 | 980 | 22 | 150-250 |
| 4YKQ2060 | 4 | 12 | 5-9 | 980 | 30 | 150-250 |
| 2YKQ2460 | 2 | 14.4 | 5-9 | 980 | 22 | 150-280 |
| 3YKQ2460 | 3 | 14.4 | 5-9 | 980 | 30 | 150-280 |
| 4YKQ2460 | 4 | 14.4 | 5-9 | 980 | 37 | 150-280 |
| 2YKQ2470 | 2 | 16.8 | 5-9 | 980 | 22 | 240-300 |
| 3YKQ2470 | 3 | 16.8 | 5-9 | 980 | 37 | 240-300 |
| 4YKQ2470 | 4 | 16.8 | 5-9 | 980 | 37 | 240-300 |
| 2YKQ3070 | 2 | 21 | 5-9 | 980 | 30 | 400-500 |
| 3YKQ3070 | 3 | 21 | 5-9 | 980 | 37 | 400-500 |
| 4YKQ3070 | 4 | 21 | 5-9 | 980 | 55 | 400-500 |
Грохот работает за счёт того, что привод вращает возбудитель (эксцентриковый механизм/дебалансные грузы), который создаёт периодическую вынуждающую силу. Под действием этой силы короб грохота совершает круговые колебания на упругих опорах, а материал на наклонной поверхности сит проходит стадии: раслоение → перемещение → просев. Более мелкие частицы проходят через ячейки сетки, более крупные сходят по поверхности и уходят в разгрузочный лоток своей деки.
Практически важный момент для эксплуатации: регулировка амплитуды и подбор сеток позволяют управлять компромиссом между производительностью и чистотой разделения (снижение «перемешивания фракций»). При корректной настройке режим обеспечивает устойчивую классификацию даже на материалах со смешанной гранулометрией, что критично для получения товарных фракций щебня и песка на ДСУ/ДСК.
