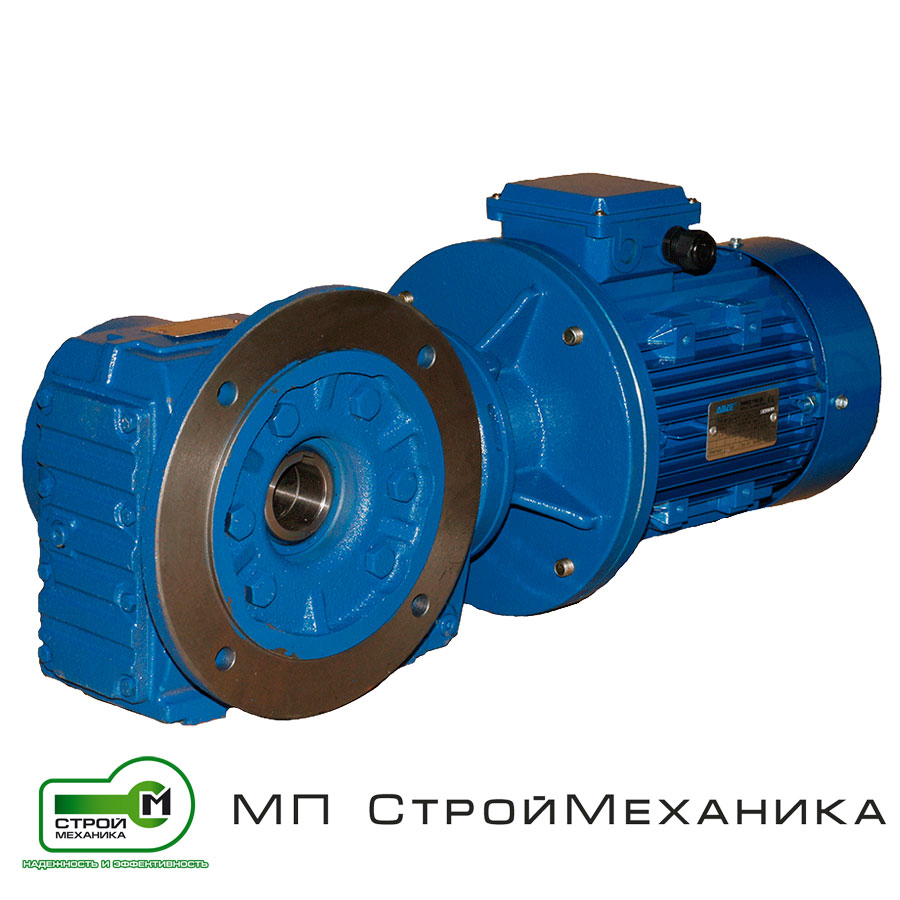

| Серия | KA |
| Тип | коническо-цилиндрический мотор-редуктор |
| Исполнение серии KA | на лапах, с полым валом |
| Конструкция | модульная, на базе коническо-цилиндрической передачи; удобна для компоновки в разных плоскостях |
| Диапазон типоразмеров семейства | 37, 47, 57, 67, 77, 87, 97, 107, 127, 157, 167, 187 |
| Диапазон мощности | 0,12–200 кВт |
| Диапазон передаточных чисел | 5,36–179,86 |
| Диапазон выходной скорости | ориентировочно 2–560 об/мин в зависимости от исполнения, передаточного числа и двигателя |
| Максимальный выходной крутящий момент | до 50 000 Н·м |
| Диапазон крутящего момента по типоразмерам | от 200 Н·м до 50 000 Н·м |
| Допустимая радиальная нагрузка на вал | до 190 000 Н |
| Материал корпуса | серый чугун / чугун |
| Материал зубчатых колес | сталь, с термической и финишной обработкой; твердость зуба около HRC 60, толщина прочного слоя более 0,5 мм |
| Смазка | поставляются заполненными смазкой для монтажного положения M1 |
| Материал уплотнений | NBR или аналогичный материал |
| Температурный диапазон уплотнений | от -20 °C до +125 °C |
| Монтажные позиции | M1, M2, M3, M4, M5, M6 |

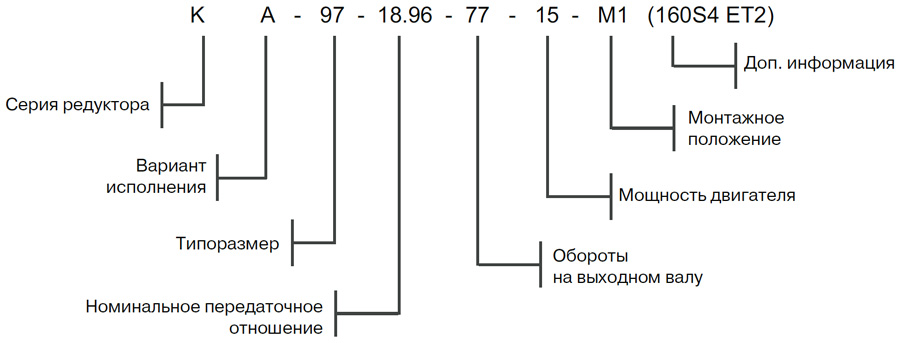

Условное обозначение мотор-редуктора КА
Коническо-цилиндрические мотор-редукторы КА представляют собой электромеханические приводные агрегаты, объединяющие электродвигатель и многоступенчатый редуктор в едином конструктивном исполнении. Данный тип мотор-редукторов применяется для передачи вращения с одновременным снижением частоты вращения выходного вала и увеличением крутящего момента. Конструкция коническо-цилиндрической схемы сочетает преимущества конической и цилиндрической зубчатых передач, что позволяет получить высокий КПД, компактную компоновку и возможность работы при ортогональном расположении входного и выходного валов. Такие решения широко применяются в приводах транспортных, подъемных и технологических механизмов.
Основные преимущества коническо-цилиндрических мотор-редукторов КА заключаются в высокой нагрузочной способности, плавности работы и универсальности монтажа. За счет зубчатой передачи данный тип оборудования обеспечивает стабильную передачу мощности, длительный срок службы, надежность, сравнительно низкий уровень шума и удобство технического обслуживания. Дополнительным преимуществом является компактность при передаче значительных моментов, а также удобство применения в приводах, где требуется изменение направления передачи движения на угол 90°. Для коническо-цилиндрических исполнений типичны различные варианты присоединения — на лапах, фланцевое или насадное исполнение, что упрощает интеграцию в промышленное оборудование.
Принцип действия мотор-редукторов КА основан на преобразовании высокоскоростного вращения электродвигателя в пониженные обороты выходного вала с одновременным увеличением вращающего момента. После запуска электродвигателя вращение передается на входную ступень редуктора. На первой ступени, как правило, используется коническая зубчатая пара, изменяющая направление вращения и передающая момент на последующие цилиндрические ступени. Далее цилиндрические передачи поэтапно уменьшают частоту вращения до требуемого значения на выходе. Такая схема позволяет получить эффективное преобразование параметров вращения и обеспечить устойчивую работу привода при длительной эксплуатации. В типовых коническо-цилиндрических мотор-редукторах используются двух- или трехступенчатые схемы; например, для ряда подобных серий указывается трехступенчатое исполнение с перпендикулярным расположением валов.
Сферы применения мотор-редукторов КА охватывают практически все отрасли общепромышленного машиностроения. Они применяются в конвейерных и транспортных системах, подъемно-транспортном оборудовании, упаковочных и сортировочных линиях, смесителях, дозаторах, приводах шнеков, вентиляционных и насосных установках, а также в механизмах непрерывного и циклического действия. Особенно востребованы такие мотор-редукторы в тех случаях, когда требуется компактный привод с высоким крутящим моментом и угловой схемой передачи движения. Коническо-цилиндрические исполнения прямо рекомендуются для транспортных и конвейерных систем, где важны высокий КПД и ортогональная компоновка валов.

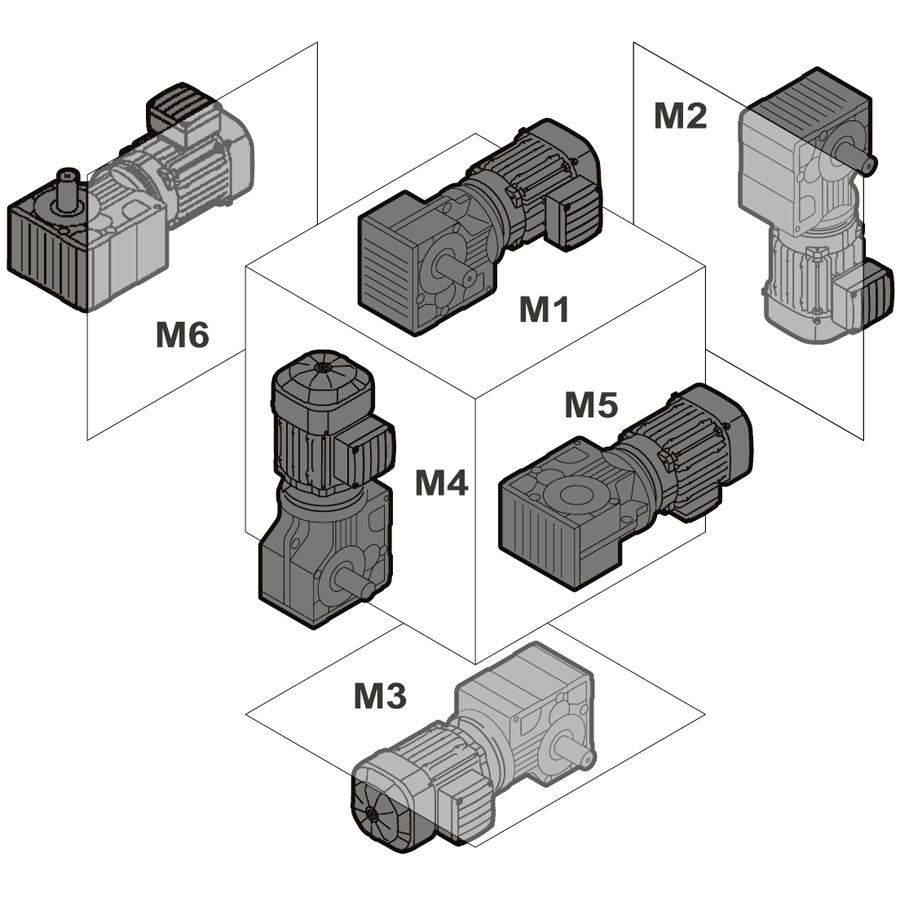

Монтажное положение

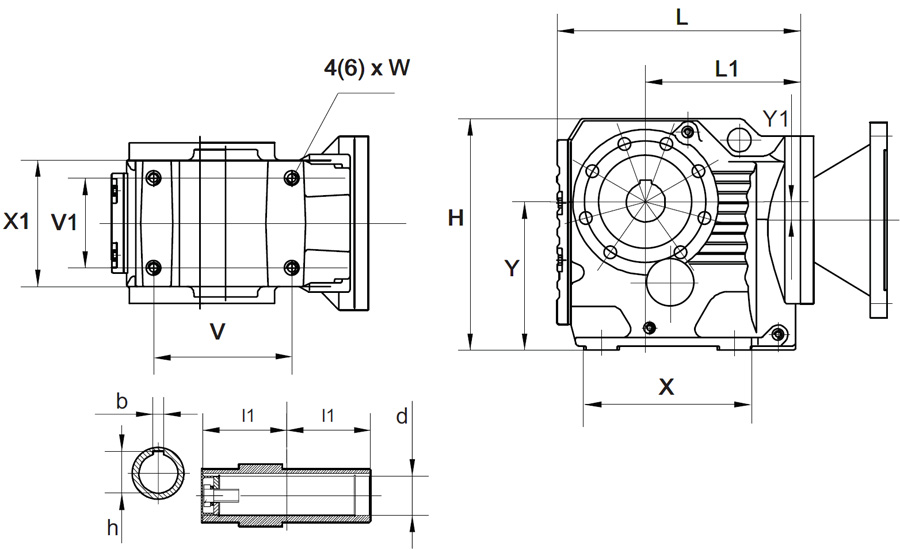

Габаритно-присоединительные размеры конических редукторов KA
