Электродвигатели серии ESQ SDN стандарта DIN

Цена от 9 534 руб. до 74 244 руб.

Наименование	Цена
ESQ 90S4-SDN-1.1/1500 IM B35	9 534 руб.	Заказать сейчас
ESQ 90LA4-SDN-1.5/1500 IM B35	10 980 руб.	Заказать сейчас
ESQ 90LB4-SDN-2.2/1500 IM B35	12 516 руб.	Заказать сейчас
ESQ 100LA2-SDN-3/3000 IM B35	15 264 руб.	Заказать сейчас
ESQ 100LA4-SDN-2.2/1500 IM B35	14 160 руб.	Заказать сейчас
ESQ 112MB6-SDN-3/1000 IM B35	22 092 руб.	Заказать сейчас
ESQ 112N4-SDN-5.5/1500 IM B34	24 348 руб.	Заказать сейчас
ESQ 112N4-SDN-5.5/1500 IM B35	24 348 руб.	Заказать сейчас
ESQ 132M4-SDN-7.6/1500 IM B35	31 788 руб.	Заказать сейчас
ESQ 132MA6-SDN-4/1000 IM B35	27 828 руб.	Заказать сейчас
ESQ 132MB2-SDN-11/3000 IM B35	32 064 руб.	Заказать сейчас
ESQ 132MC4-SDN-11/1500 IM B35	40 968 руб.	Заказать сейчас
ESQ 132S4-SDN-5.5/1500 IM B35	27 156 руб.	Заказать сейчас
ESQ 132SB2-SDN-7.6/3000 IM B35	29 256 руб.	Заказать сейчас
ESQ 160L4-SDN-15/1500 IM B35	57 120 руб.	Заказать сейчас
ESQ 160L4-SDN-15/1500 IM B5	57 120 руб.	Заказать сейчас
ESQ 160M4-SDN-11/1500 IM B35	47 436 руб.	Заказать сейчас
ESQ 160MB2-SDN-15/3000 IM B35	51 768 руб.	Заказать сейчас
ESQ 180L4-SDN-22/1500 IM B35	74 244 руб.	Заказать сейчас

Получить конкурентный счет

Описание

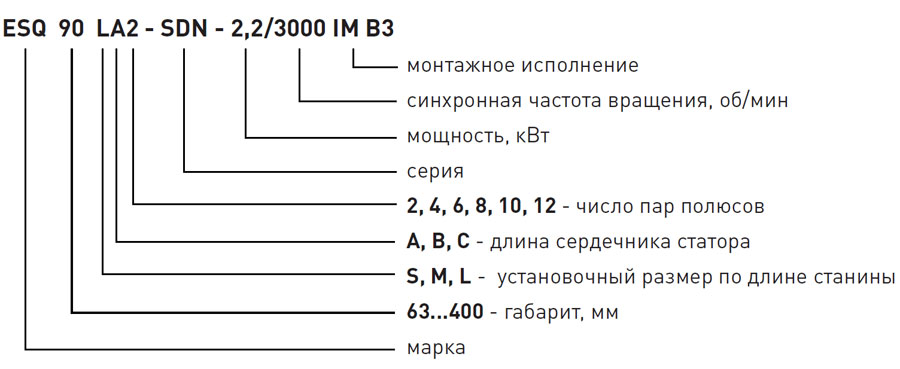

Структура условного обозначения:

Основные технические характеристики:

Модель	Мощность, кВт	Частота вращения, об/мин	Напряжение, В	Ток, А при 220/380/660В	Коэф. мощности	КПД, %	Мп/Мн	Iп/Iн	Ммакс/Мн	Масса, кг
ESQ 90S4-SDN-1.1/1500	1,1	1500	220/380	4,93/2,85/-	0,77	76,2	2,3	6	2,3	13
ESQ 90LA4-SDN-1.5/1500	1,5	1500	220/380	6,36/3,68/-	0,79	78,5	2,3	6	2,3	14
ESQ 90LB4-SDN-2.2/1500	2,2	1500	220/380	9,24/5,34/-	0,79	78,5	2,3	6	2,3	15
ESQ 100LA2-SDN-3/3000	3	3000	220/380	10,9/6,31/-	0,87	83	2,2	7,5	2,3	14,5
ESQ 100LA4-SDN-2.2/1500	2,2	1500	220/380	8,81/5,09/-	0,81	81	2,3	7	2,3	21
ESQ 112MB6-SDN-3/1000	3	1000	220/380	12,8/7,4/-	0,76	81	2,2	7	2,3	31
ESQ 112N4-SDN-5.5/1500	5,5	1500	220/380	20,5/11,86/-	0,83	84,7	2,3	7	2,3	28,5
ESQ 132M4-SDN-7.6/1500	7,6	1500	220/380	26,96/15,6/-	0,84	87	2,3	7	2,3	55
ESQ 132MA6-SDN-4/1000	4	1000	220/380	16,66/9,63/-	0,76	83	2,1	6,5	2,1	59
ESQ 132MB2-SDN-11/3000	11	3000	220/380	12,8/7,4/-	0,77	84,6	2,1	6,5	2,1	70
ESQ 132MC4-SDN-11/1500	11	1500	220/380	39,57/22,9/-	0,83	88	2,2	7,5	2,3	82
ESQ 132S4-SDN-5.5/1500	5,5	1500	220/380	20,32/11,7/-	0,83	85,7	2,3	7	2,3	45
ESQ 132SB2-SDN-7.6/3000	7,6	3000	220/380	25,71/14,9/-	0,88	87	2,2	7,5	2,3	45
ESQ 160L4-SDN-15/1500	15	1500	380/660	-/30/17,27	0,85	89,4	2,2	7,5	2,3	132
ESQ 160M4-SDN-11/1500	11	1500	380/660	-/22,2/12,81	0,85	88,4	2,2	7	2,3	118
ESQ 160MB2-SDN-15/3000	15	3000	380/660	-/28,6/16,49	0,89	89,4	2,2	7,5	2,3	120
ESQ 180L4-SDN-22/1500	22	1500	380/660	-/42,9/24,73	0,86	90,5	2,2	7,5	2,3	182

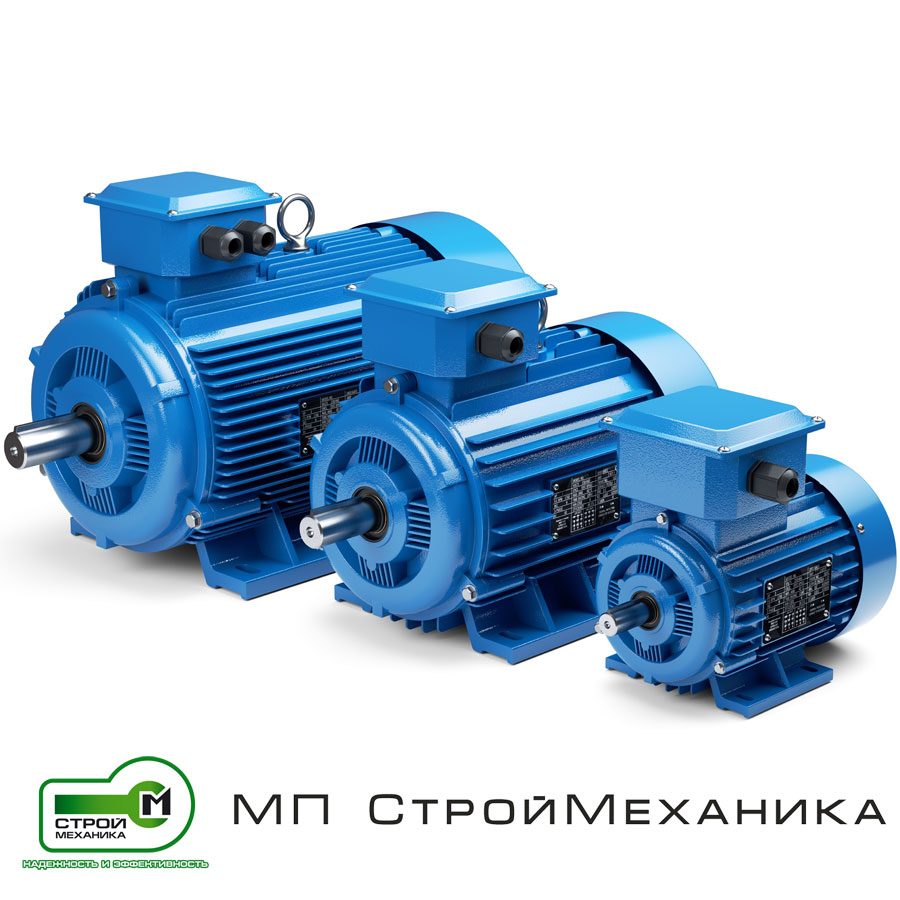

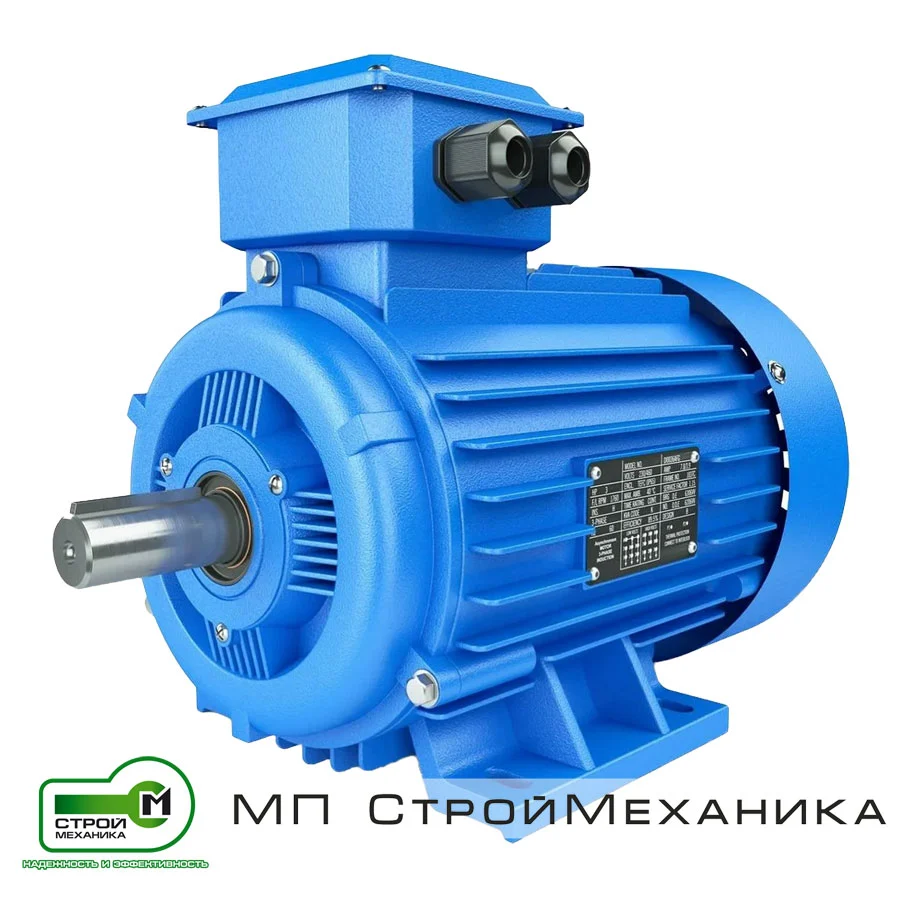

Электродвигатели серии ESQ SDN представляют собой асинхронные общепромышленные двигатели закрытого исполнения. Данная серия двигателей имеет широкий спектр применения на химических и нефтехимических предприятиях, металлургических комбинатах, водоканалах и тепловых сетях, бетонных заводах, в судопроизводстве, предприятиях пищевой промышленности и не только. Двигатели ESQ предназначены для работы насосов, вентиляторов, компрессоров, редукторов, конвейеров, экструдеров и прочего промышленного оборудования.

Основные преимущества двигателей серии ESQ SDN:

повышенная степень защиты IP 55;
закрытое обдуваемое исполнение;
резьбовое отверстие в торце вала;
класс нагревостойкости F.

Электродвигатели основного исполнения предназначены для работы от сети переменного тока частоты 50 Гц и изготавливаются на следующие номинальные напряжения:
- на 50-160 габарит - 220/380 В;
- на 160-355 габарит - 380/660 В.

В зависимости от способа монтажа двигатели ESQ выпускаются в следующих исполнениях:
IM B3 - на лапах
IM 35 - лапы + фланец
IM B5 - фланец
IM B14 - малый фланец
IM 34 - лапы + малый фланец

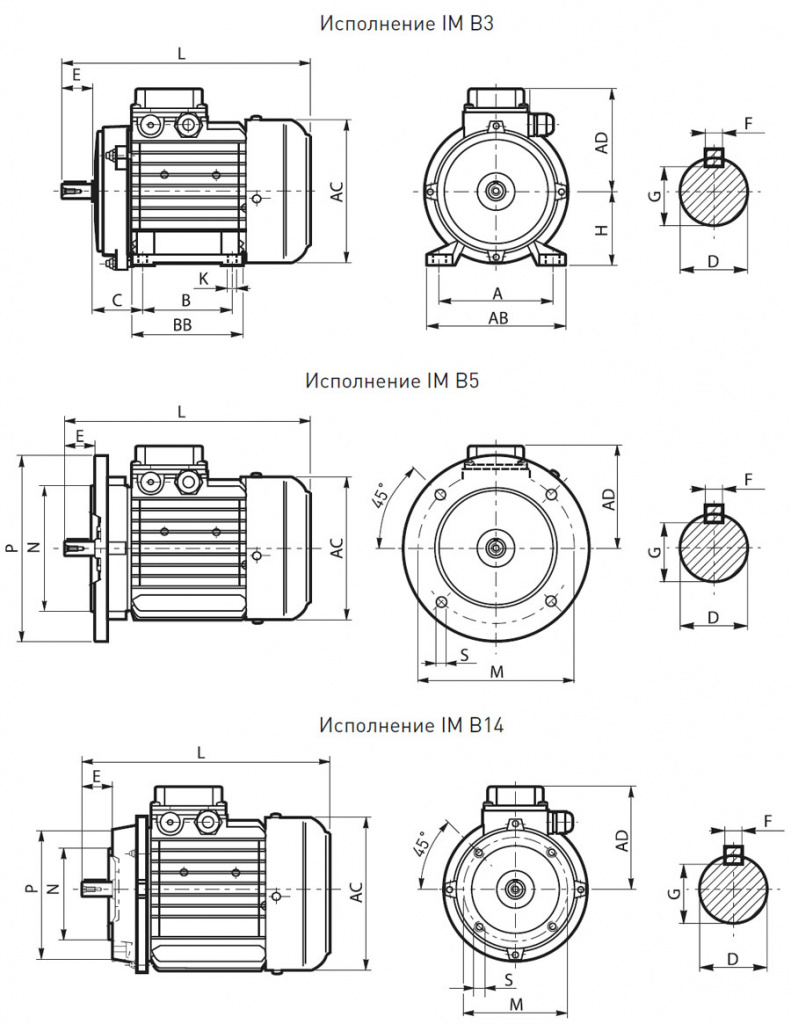

Габаритные, установочные и присоединительные размеры

Габарит	Число полюсов	A	B	C	D	E	F	G	H	K	M	N	P	S	T	AB	AC	AD	L
Габарит	Число полюсов	A	B	C	D	E	F	G	H	K	B5/B14				T	AB	AC	AD	L
90S	2-8	140	100	56	24	50	8	20	90	10	165/115	130/95	200/140	12/M8	3,5/3	180	195	155	324
90L	2-8	140	125	56	24	50	8	20	90	10	165/115	130/95	200/140	12/M8	3,5/3	180	195	155	346
100L	2-8	160	140	63	28	60	8	24	100	12	215/130	180/110	250/160	15/M8	4/3,5	205	215	180	375
112M, N	2-8	190	140	70	28	60	8	24	112	12	215/130	180/110	250/160	15/M8	4/3,5	230	240	190	403
132S	2-8	216	140	89	38	80	10	33	132	12	265/165	230/130	300/200	15/M10	4/3,5	270	275	210	504
132M	2-8	216	178	89	38	80	10	33	132	12	265/165	230/130	300/200	15/M10	4/3,5	270	275	216	508
160M	2-8	254	210	108	42	110	12	37	160	15	300/215	250/180	350/250	19/M12	5/4	320	330	255	613
160L	2-8	254	254	108	42	110	12	37	160	15	300/215	250/180	350/250	19/M12	5/4	320	330	255	658
180L	2-10	279	279	121	48	110	14	42,5	180	15	300/-	250/-	350/-	19	5	355	380	280	734
