Электродвигатели серии 5АИ стандарта ГОСТ

Наименование	Цена
5АИ 63 А4 0.25/1500 IM 2081	4 500 руб.	- +	В корзину
5АИ 63 B4 0.37/1500 IM 2081	4 704 руб.	- +	В корзину
5АИ 63 B6 0.25/1000 IM 2081	5 592 руб.	- +	В корзину
5АИ 71 А4 0.55/1500 IM 2081	5 820 руб.	- +	В корзину
5АИ 71 А6 0.37/1000 IM 2081	6 300 руб.	- +	В корзину
5АИ 71 B4 0.75/1500 IM 2081	6 450 руб.	- +	В корзину
5АИ 71 B6 0.55/1000 IM 2081	6 840 руб.	- +	В корзину
5АИ 80 А4 1.1/1500 IM 2081	8 064 руб.	- +	В корзину
5АИ 80 А6 0.75/1000 IM 2081	8 220 руб.	- +	В корзину
5АИ 80 B4 1.5/1500 IM 2081	8 292 руб.	- +	В корзину
5АИ 80 B6 1.1/1000 IM 2081	9 421 руб.	- +	В корзину
5АИ 90 L4 2.2/1500 IM 2081	11 496 руб.	- +	В корзину
5АИ 100 L2 5.5/3000 IM 2081	15 468 руб.	- +	В корзину
5АИ 100 L4 4/1500 IM 2081	15 696 руб.	- +	В корзину
5АИ 100 L6 2.2/1000 IM 2081	14 232 руб.	- +	В корзину
5АИ 100 S2 4/3000 IM 2081	13 668 руб.	- +	В корзину
5АИ 100 S4 3/1500 IM 2081	13 788 руб.	- +	В корзину
5АИ 100 S4 ET 3/1500 IM 2081	25 104 руб.	- +	В корзину
5АИ 132 S4 7.6/1500 IM 2081	24 960 руб.	- +	В корзину
5АИ 132 М4 11/1500 IM 2081	28 968 руб.	- +	В корзину
5АИ 160 S4 15/1500 IM 2001	41 568 руб.	- +	В корзину
5АИ 160 М4 18.5/1500 IM 2001	47 364 руб.	- +	В корзину
5АИ 200 L4 45/1500 IM 2001	100 740 руб.	- +	В корзину

Выгодный лизинг от 6.9%
Гарантия 2 года
Доставка по РФ и странам СНГ

Получить конкурентный счет

Каталог
Мотор-редукторы, редукторы, двигатели

Описание

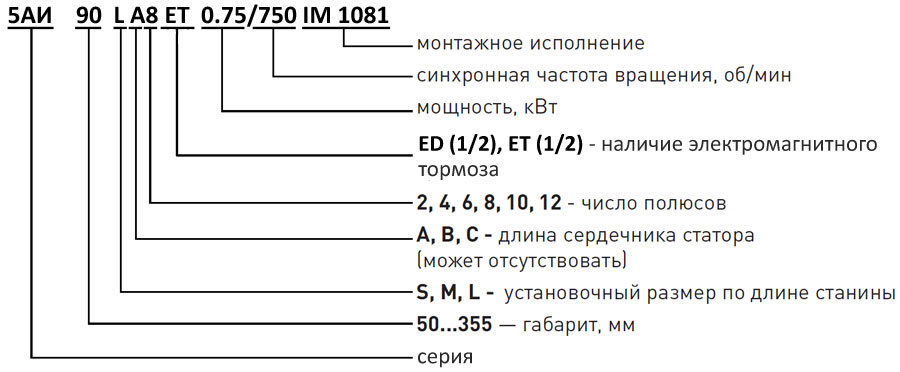

Структура условного обозначения:


Основные технические характеристики:

Модель	Мощность, кВт	Частота вращения, об/мин	КПД, %	Коэф. мощности	Ток статора при 220/380/660 В, А	Iп/Iн	Мп/Мн	Ммакс/Мн	Масса, кг
5АИ 63 А4	0,25	1500	68	0,67	1,44/0,83/-	5	2,1	2,2	4,7
5АИ 63 В4	0,37	1500	68	0,7	2,04/1,18/-	5	2,1	2,2	5,6
5АИ 63 В6	0,25	1000	60,5	0,66	1,65/0,95/-	5	2,1	2,2	10
5АИ 71 А4	0,55	1500	71	0,78	2,61/1,51/-	5	2,1	2,2	8,1
5АИ 71 А6	0,37	1000	66,2	0,61	2,41/1,39/-	4,6	1,9	2	8,4
5АИ 71 В4	0,75	1500	72,2	0,78	3,5/2,03/-	5	2,1	2,2	9,4
5АИ 71 В6	0,55	1000	69,7	0,68	3,05/1,77/-	4,6	1,9	2	9,9
5АИ 80 А4	1,1	1500	77	0,81	4,63/2,68/-	5,5	2,3	2,3	11,9
5АИ 80 А6	0,75	1000	71	0,72	3,85/2,23/-	4,5	1,9	2	12,6
5АИ 80 В4	1,5	1500	78,5	0,83	6,05/3,5/-	5,5	2,3	2,3	15
5АИ 80 В6	1,1	1000	74	0,74	5,28/3,06/-	4,5	1,9	2	15
5АИ 90 L4	2,2	1500	79,3	0,83	8,78/5,08/-	6,5	2,3	2,3	20
5АИ 100 L2	5,5	3000	88	0,88	18,66/10,8/-	7,5	2,2	2,3	31,5
5АИ 100 L4	4	1500	85	0,84	14,72/8,52/-	7	2,3	2,3	31
5АИ 100 L6	2,2	1000	81	0,74	9,64/5,58/-	6	2	2,1	27,1
5АИ 100 S2	4	3000	88	0,87	13,73/7,95/-	7,5	2,2	2,3	26
5АИ 100 S4	3	1500	82	0,83	11,58/6,71/-	7	2,3	2,3	25
5АИ 100 S4 ET	3	1500	82	0,82	/6,8/-	7	2,3	2,3	39,8
5АИ 132 S4	7,5	1500	88	0,84	26,66/15,43/-	7,5	2,3	2,3	72
5АИ 132 М4	11	1500	88,5	0,84	38,88/22,51/-	7,5	2,3	2,3	81
5АИ 160 S4	15	1500	87,6	0,87	-/29,94/17,24	7	2,2	2,3	102
5АИ 160 М4	18,5	1500	90	0,89	-/35,13/20,23	7	2,2	2,3	132
5АИ 200 L4	45	1500	92,5	0,89	-/83,15/47,87	7,5	2,2	2,3	260

Электродвигатели серии 5АИ — унифицированная серия асинхронных электродвигателей, охватывающих диапазон мощностей от 0,06 до 315 кВт. Электродвигатели основного исполнения предназначены для работы от сети переменного тока частоты 50 Гц и изготавливаются на следующие номинальные напряжения:
- на 50-160 габарит - 220/380 В;
- на 160-355 габарит - 380/660 В.

Двигатели серии 5АИ применяются в качестве привода механизмов, которые не предъявляют жестких требований к пуску, скольжению и энергетическим показателям. Например, в строительной технике, конвейерных системах, насосном оборудовании, системах промышленной вентиляции и т.п..

Основные преимущества двигателей серии 5АИ:

повышенная степень защиты IP 55;
резьбовое отверстие в торце вала;
ударопрочная клеммная коробка;
масленки для смазки подшипников.

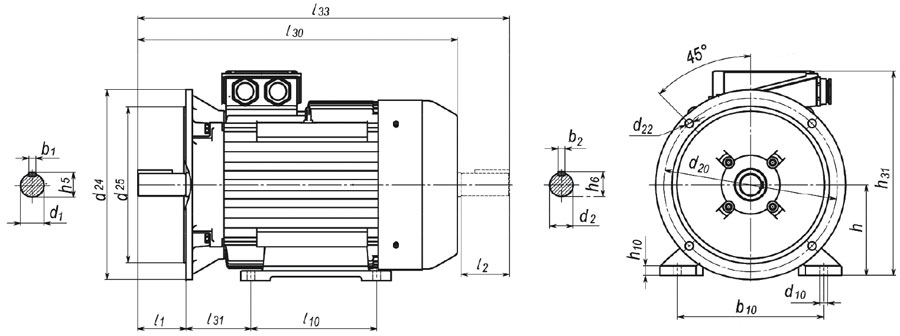

Габаритные, установочные и присоединительные размеры
исполнение IM 2001/2081

Примечание: до 180 габарита включительно количество отверстий d22 n=4 и α=45°, начиная с 200-го габарита количество отверстий d22 n = 8 и α=22,5°.

Модель	Число полюсов	Габаритные размеры, мм				Установочные и присоединительные размеры, мм
Модель	Число полюсов	l30	l33	h31	d24	l1	l2	l10	l31	d1	d2	d10	d20	d22	d25	b1	b2	b10	h1	h2	h5	h6	h10	h
5АИ 63	2;4;6	231		180	160	30		80	40	14		5,8	130	10	110	5		100	5				8	63
5АИ 71	2;4;6;8	281		190	200	40		90	45	19		7	165	12	130	6		112	6				8	71
5АИ 80 А, B	2;4;6;8	310		204	200	50		100	50	22		10	165	12	130	6		125	6				9	80
5АИ 90 L	2;4;6;8	360		250	250	50		125	56	24		10	215	14	180	8		140	7				10	90
5АИ 100 S	2;4	385		270	250	60		112	63	28		12	215	14	180	8		160	7				14	100
5АИ 100 L	2;4;6;8	385		265	250	60		140	63	28		12	215	14	180	8		160	7				13	100
5АИ 132 S	4;6;8	470		345	350	80		140	89	38		12	300	19	250	10		216	8				15	132
5АИ 132 M	2;4;6;8	501	584	316	350	80	80	178	89	38	38	12	300	19	250	10	10	216	8	8	41	41	16	132
5АИ 160 S	4;6;8	615		420	350	110		178	108	48		15	300	19	250	14		254	9		51,5		20	160
5АИ 160 M	4;6;8	660		420	350	110		210	108	48		15	300	19	250	14		254	9				20	160
5АИ 200 L	4;6;8	838		510	450	140		305	133	60		19	400	19	350	18		318	11		64		25	200
