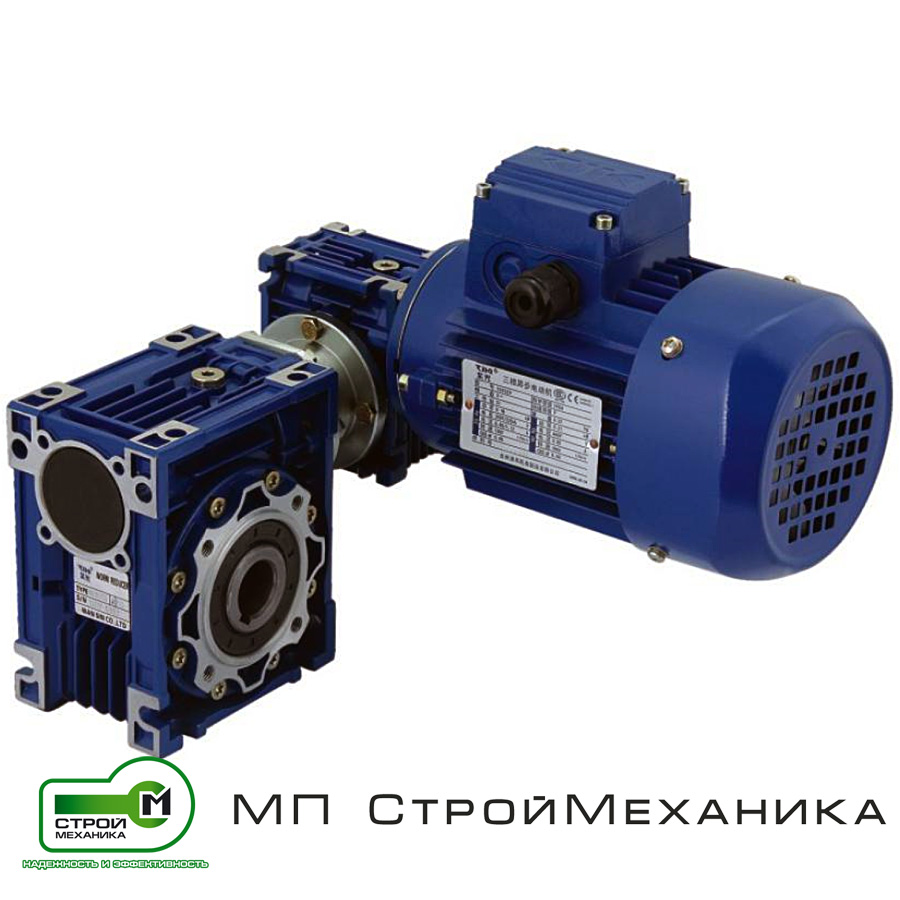

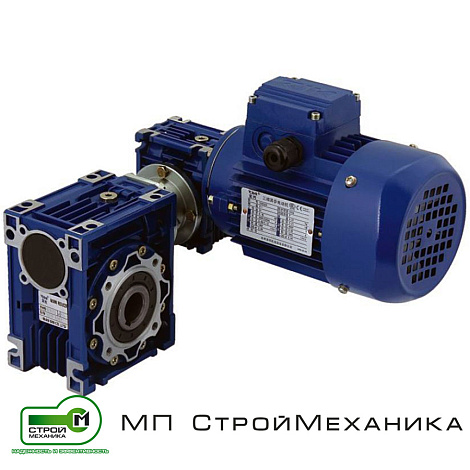

Червячные двухступенчатые мотор-редукторы DRW

Червячные двухступенчатые мотор-редукторы DRW представляют собой компактные электромеханические приводные агрегаты, предназначенные для передачи вращательного движения с одновременным существенным снижением частоты вращения выходного вала и увеличением крутящего момента. Конструктивно такие изделия объединяют электродвигатель и двухступенчатый редуктор в одном узле, что упрощает монтаж, сокращает занимаемое пространство и повышает удобство эксплуатации. Для двухступенчатых червячных мотор-редукторов типичен расширенный диапазон передаточных чисел, позволяющий получать очень низкие выходные обороты без применения дополнительных промежуточных передач.

Основные преимущества мотор-редукторов DRW заключаются в компактности, плавности хода, низком уровне шума и способности обеспечивать большие передаточные числа в относительно небольшом габарите. За счет червячной схемы передачи такие мотор-редукторы работают мягко, без резких динамических нагрузок, и хорошо подходят для механизмов, где важны стабильность движения и равномерность вращения. Дополнительными достоинствами являются удобство монтажа, разнообразие присоединительных исполнений, длительный срок службы при правильном подборе и обслуживании, а также наличие исполнений с долговечной смазкой, рассчитанной на продолжительную эксплуатацию.

Принцип действия двухступенчатого червячного мотор-редуктора DRW основан на последовательной передаче вращения от электродвигателя через две редукторные ступени. После запуска электродвигателя вращение поступает на входной вал первой ступени, где червяк передает движение червячному колесу, снижая скорость и увеличивая крутящий момент. Затем энергия передается на вторую ступень, где происходит дополнительное понижение оборотов до требуемого значения на выходном валу. Такая схема позволяет получить значительное суммарное передаточное число в одном компактном приводе. По сути, двухступенчатое исполнение формируется за счет комбинации двух редукторных ступеней, что и обеспечивает широкий диапазон выходных скоростей и высокую гибкость подбора под конкретную задачу.

Сферы применения мотор-редукторов DRW охватывают различные отрасли общепромышленного оборудования, где требуется компактный привод с высокими передаточными числами и плавной работой. Они применяются в конвейерах, транспортерах, упаковочном оборудовании, приводах шнеков, дозаторов, смесителей, воротных и подъемных механизмах, линиях подачи, а также в других машинах и установках, где необходимо надежно снизить скорость вращения и повысить выходной момент. Особенно востребованы такие мотор-редукторы в системах с ограниченным монтажным пространством и в приводах, где важны бесшумность, стабильность работы и экономичность конструкции.

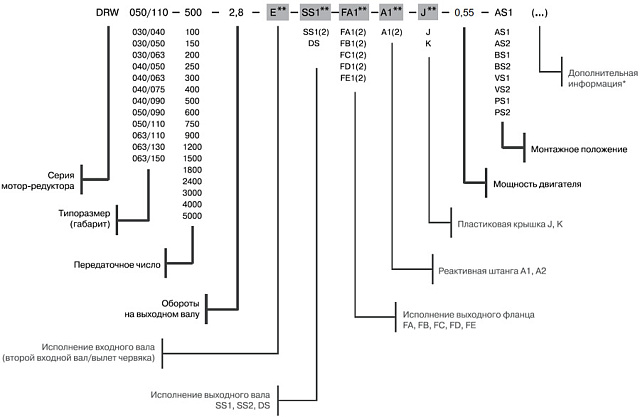

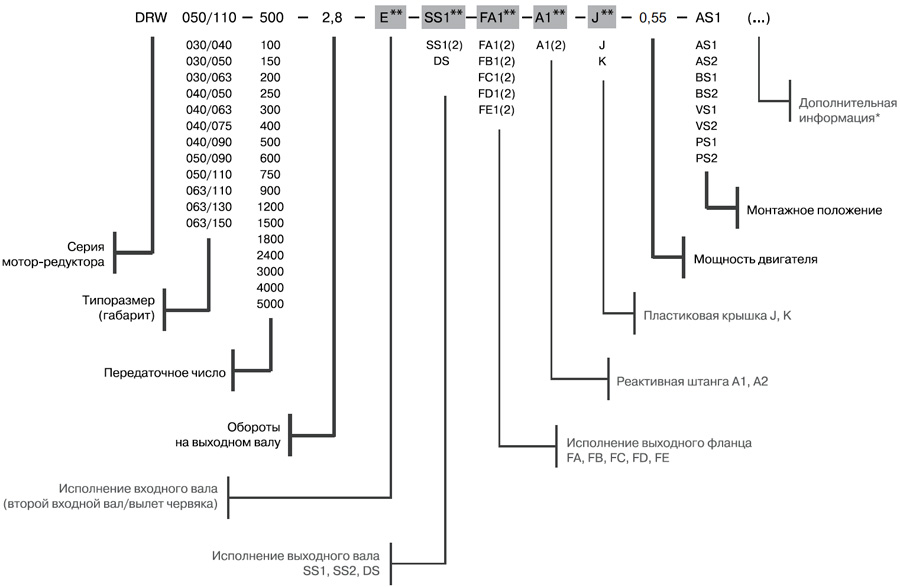

Условное обозначение двухступенчатого червячного мотор-редуктора DRW

* Дополнительной информацией является нестандартное исполнение двигателя и фланца:
- двигатель с одним и двумя тормозами (ET, ET2ET2)
- двигатель с двойными малошумными тормозами (ET2ET2 М)
- соединение редуктора с двигателем через малый фланец (B14)
- двигатель во взрывозащищенном исполнении (ВЗИ)
- нестандартное положение клеммной коробки (КК..)
- низкий сервис-фактор мотор-редуктора (f.s.=0.1-0.8)

** При отсутствии данного модуля или детали в условном обозначении ничего не указывается.

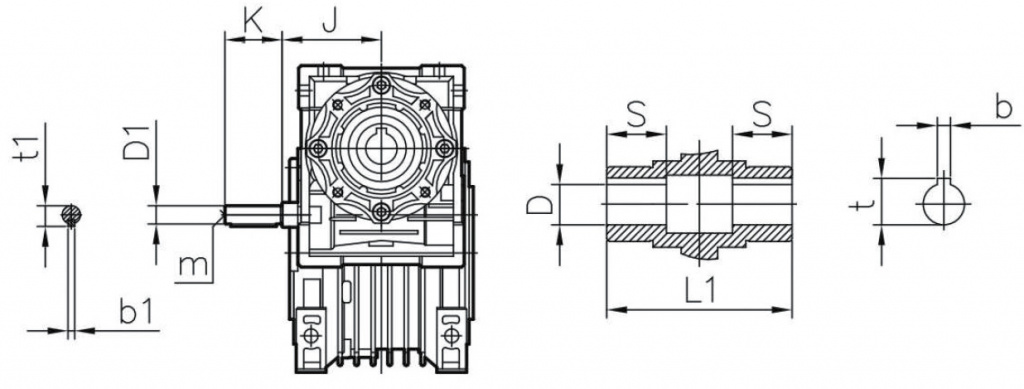

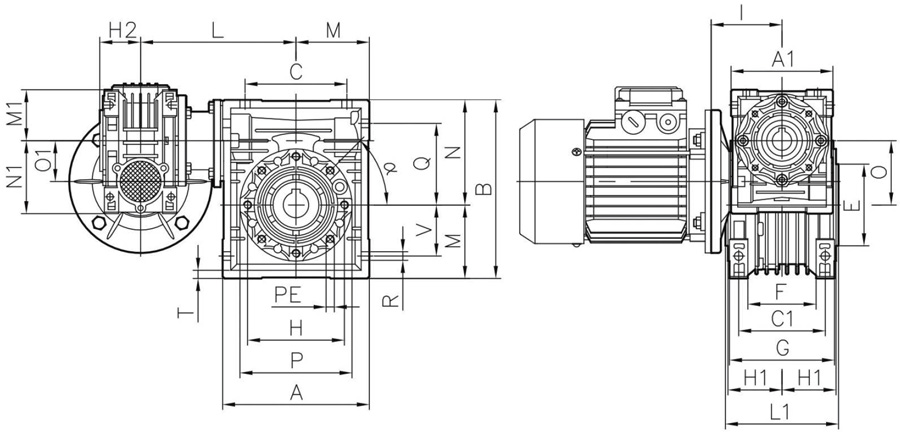

Габаритно-присоединительные размеры DRW
